МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ ____569______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «29» февраля 2024 г. № 569

Лист № 1 Регистрационный № 74744-19                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8

Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8 (далее - автоматы) предназначены для измерений электрического сопротивления изоляции в цепях постоянного и переменного тока.

Описание средства измерений

Принцип действия автоматов заключается в преобразовании входного аналогового сигнала (тока утечки) в цифровой сигнал с помощью аналого-цифрового преобразователя (далее по тексту - АЦП) с последующей математической обработкой и передачей рассчитанного значения измеряемого параметра на персональный компьютер по последовательному интерфейсу RS-485.

Автоматы применяются в системах диспетчерского контроля и системах технического диагностирования на объектах промышленности и железнодорожном транспорте в качестве устройств, осуществляющих многоканальное циклическое измерение значения электрического сопротивления изоляции пар кабельных жил контролируемых линий относительно земли и между собой в различных комбинациях, а также электрического сопротивления изоляции между жилами различных линий (только АКСИ-КЛ), с целью выявления неисправностей кабельных сетей.

Основные узлы автоматов: модуль цифровой обработки и измерительный модуль.

Модуль цифровой обработки обеспечивает фильтрацию и вычисление результатов измерений, прием команд от ведущего контроллера и выдачу результатов измерений в линию связи. Для связи с ведущим контроллером на физическом уровне используется гальванически развязанный интерфейс стандарта RS-485.

Автоматы АКСИ-24, АКСИ-КЛ и МКСИ-8 отличаются друг от друга техническими характеристиками, а также количеством измерительных каналов.

Измерительный модуль состоит из восьми (для автоматов МКСИ-8), двенадцати (для автоматов АКСИ-КЛ) или двадцати четырёх (для автоматов АКСИ-24) гальванически развязанных измерительных каналов и одного (для автоматов МКСИ-8 и АКСИ-КЛ) или двух (для автоматов АКСИ-24) источников питания. Источники питания обеспечивают изолированное напряжение питания измерительных каналов, а также обеспечивают питание цепей измерения электрического сопротивления изоляции. Каждый измерительный канал состоит из узла гальванической развязки, измерителя тока утечки между входными линиями и выходными линиями и землей. Результаты измерений тока утечки используются модулем цифровой обработки для вычисления электрического сопротивления изоляции.

Управление режимами работы, как измерительных каналов, так и автоматов в целом, задаётся посредством подачи управляющей команды от ведущего контроллера (концентратора информации). Команды АКСИ-КЛ также подаются посредством встроенной клавиатуры, а результаты измерения отображаются на встроенном индикаторном устройстве.

Конструктивно автоматы АКСИ-24 и МКСИ-8 выполнены в металлических корпусах. На задней панели установлены коммутационные разъемы, с помощью которых производится подключение автоматов к источнику питания, входным сигнальным линиям, шине заземления и последовательному каналу передачи данных. Часть контактов коммутационных разъемов задействованы для задания сетевого адреса автоматов и установки перемычек терминирующих резисторов. С боковых сторон корпус закрывается двумя одинаковыми крышками. Автоматы АКСИ-КЛ представляют собой функционально законченное устройство, выполненное в корпусе из ударопрочной пластмассы.

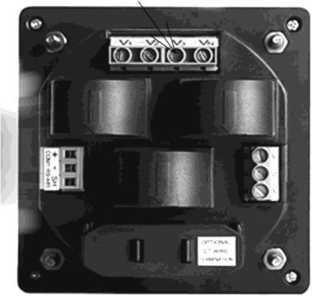

Общий вид автоматов с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.

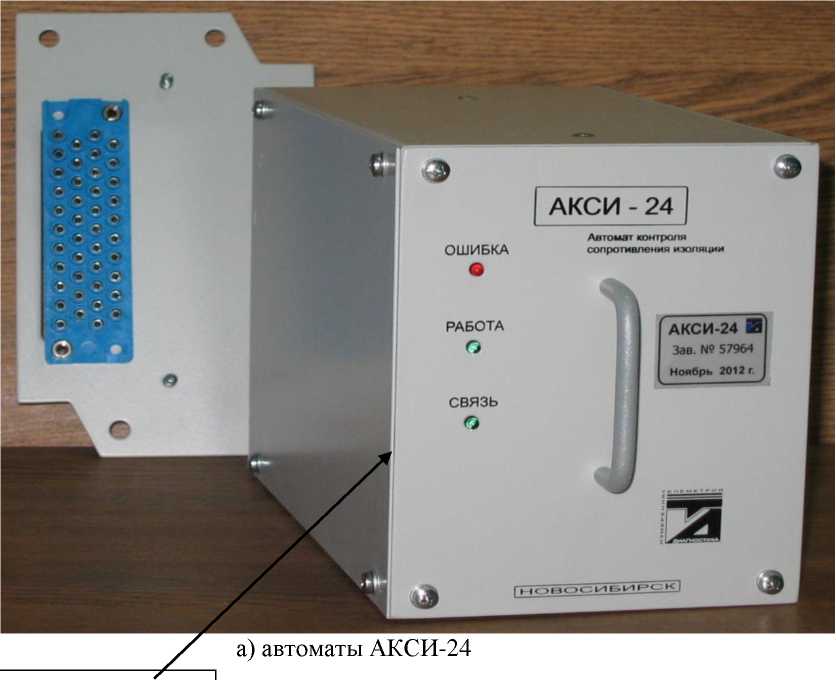

а) автоматы АКСИ-24

АКСИ - 24

связь

©

РАБОТА О

ОШИБКА е

Автомат контроля сопротивления изоляции

Ноябрь 2012Г-

АКСИ-24 Я

Зав. N9 57964

Место пломбирования от несанкционированного доступа

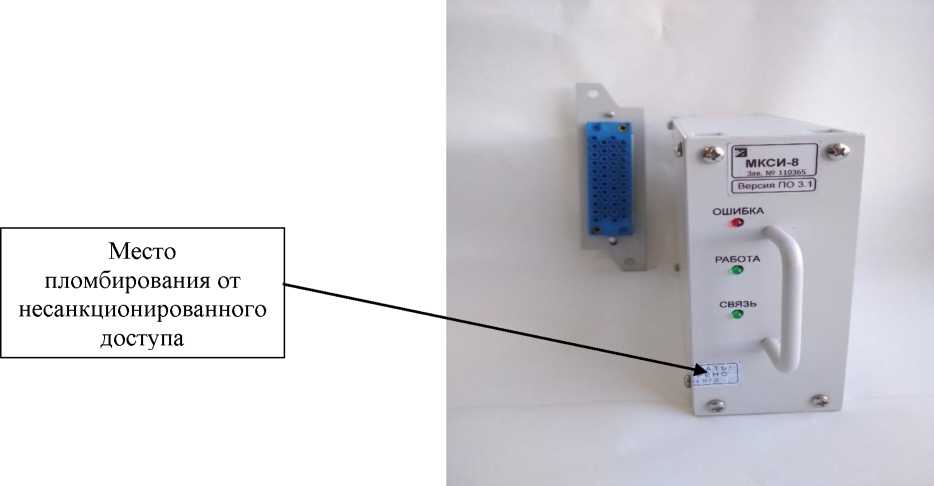

в) автоматы МКСИ-8

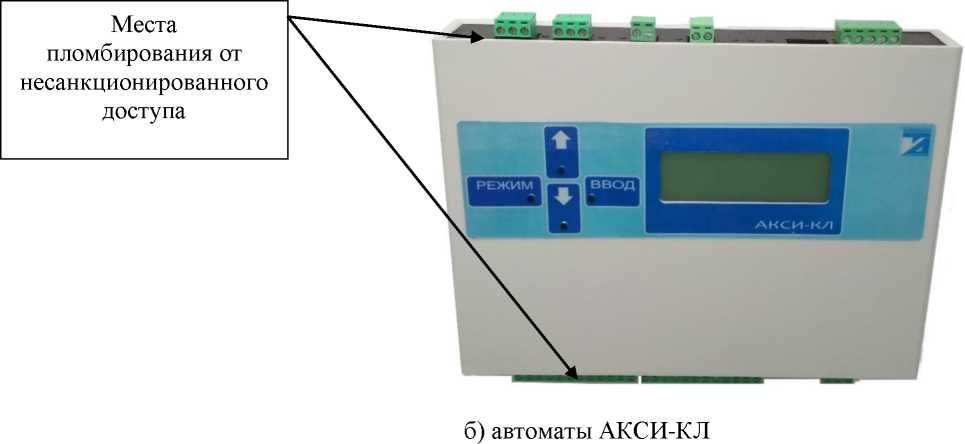

Рисунок 1 - Общий вид автоматов с указанием мест пломбирования от несанкционированного доступа

Программное обеспечение (далее по тексту - ПО) автоматов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные программного обеспечения автоматов представлены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики автоматов

Таблица 3 - Технические характеристики автоматов

наносится на шильду, находящуюся на лицевой панели автоматов, и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность автоматов

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к автоматам контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Минздравсоцразвития России от 9 сентября 2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;

ТУ 3185-041-23572762-17 Автоматы контроля сопротивления изоляции АКСИ-24, АКСИ-КЛ, МКСИ-8. Технические условия.

Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия

Диагностика» (ООО «Фирма «ИТД»)

ИНН 5404126086

Адрес места осуществления деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1 «Б», оф. 202

Телефон: +7 (383) 243-12-01

Факс: +7 (383) 200-12-51

Web-сайт: http://radiomagazin-itd.narod.ru

Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 569

Лист № 1 Регистрационный № 56617-14                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аспираторы цифровые АЦ модификаций АЦ-2А, АС-2С, АС-4С

Аспираторы цифровые АЦ модификаций АЦ-2А, АЦ-2С, АЦ-4С предназначены для отбора и измерения объема проб атмосферного воздуха, воздуха рабочей зоны с заданным объемным расходом для последующего анализа.

Описание средства измерений

Принцип действия аспираторов основан на создании постоянного по величине отрицательного давления (разрежение) на входе канала, за счет которого просасывается отбираемая на анализ проба воздуха.

Аспираторы цифровые АЦ модификаций АЦ-2А, АЦ-2С, АЦ-4С (далее - аспираторы) представляют собой переносные, многоканальные приборы с прямым измерением объема пробы воздуха. Аспираторы АЦ являются электрическими приборами по виду используемой энергии, по объемному расходу - малорасходными и среднерасходными; аспираторы используются для отбора разовых и среднесуточных проб анализируемого воздуха.

Конструктивно аспираторы выполнены в виде одного блока, установленного на шасси в сумке-футляре.

В состав аспираторов входят: насос для создания разрежения на входе канала; датчик давления для измерения разницы давления до и после измерительного диффузора и его преобразования в электрический сигнал; блок управления, преобразующий сигнал от датчика в величину расхода отбираемой пробы; регулятор расхода с блоком управления (БУРР) для регулировки расхода отбираемой пробы; блок питания (для всех элементов системы); реле, обеспечивающее работу насосов от переменного тока напряжением (230⁺²³-23) В, частотой (50+1) Гц.

На лицевой панели корпуса аспираторов всех модификаций размещены входные штуцеры каналов со световыми индикаторами, выходной штуцер, сетевой разъем (230 В, 50 Гц) или сетевой разъем для зарядки встроенного аккумулятора (модификация АЦ-2А), дисплей, четыре кнопки управления, клавиша включения, предохранитель.

В аспираторах предусмотрены два режима работы: автоматический и ручной. В автоматическом режиме происходит автоматическое отключение насоса по окончании отбора заданного объема пробы или автоматическое включение насоса в заданное время, предварительно установленное в меню по режиму “Таймер”.

На дисплее аспираторов отображаются режим работы, текущее время, объем отобранной пробы, заданный по режиму “Аспиратор”, расход - по режиму “Ротаметр”, время отбора пробы.

Аспираторы в зависимости от количества каналов, от задаваемого объема расходов имеют модификации, приведенные в таблице 1

Таблица 1

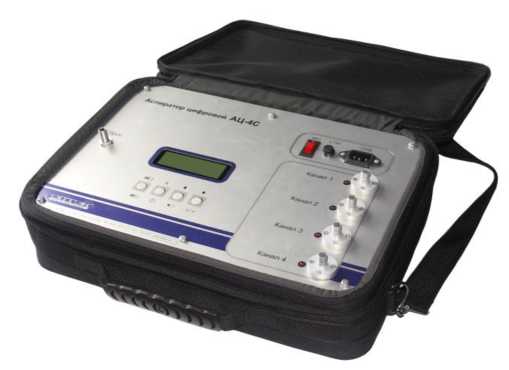

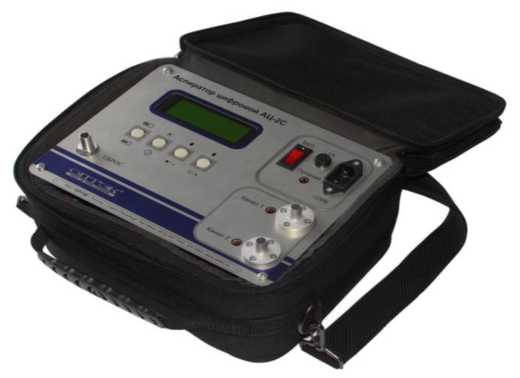

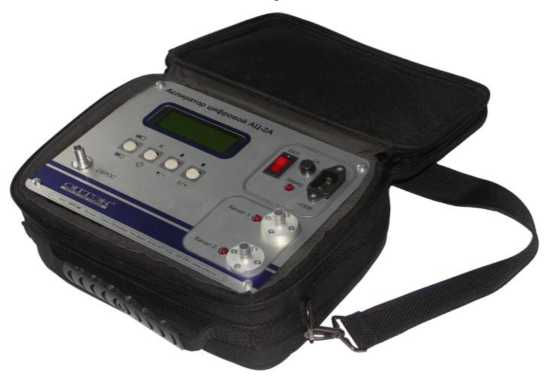

Внешний вид лицевой панели аспираторов представлен на рисунке 1.

Рисунок 1 - Внешний вид лицевой панели аспираторов

По защищенности от воздействия окружающей среды аспиратор имеет обыкновенное исполнение, по устойчивости к механическим воздействиям аспиратор имеет виброустойчивое исполнение по ГОСТ 52931-2008.

По степени защиты, обеспечиваемой оболочкой - код IP 20 по ГОСТ 14254-96.

Аспираторы предназначены для работы во взрывобезопасных помещениях.

Аспираторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение осуществляет функции:

- расчет объема воздуха и коэффициента приведения к нормальным условиям;

- отображение результатов измерений на дисплее аспиратора;

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль внутренних параметров аспиратора (заряд встроенного аккумулятора для модификации АЦ-2А).

Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения аспираторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

• 1. Характеристики аспираторов приведены в таблице 3.

Таблица 3 - Характеристики аспираторов АЦ модификаций АЦ-2А, АЦ-2С, АЦ-4С.

• 2. Допускаемое значение перепада давлений на поглотителе, кПа (кгс/см²): 10 (0,10).

• 3. Номинальная цена единицы наименьшего разряда 0,01 дм³.

• 4. Пределы допускаемой дополнительной погрешности аспиратора при изменении температуры окружающей среды на каждые 10 °С в пределах рабочих условий, в долях от основной погрешности: 0,5.

• 5. Пределы допускаемой дополнительной погрешности не превышают 0,2 доли от основной погрешности от влияния следующих параметров:

• - при изменении атмосферного давления (от 84 до 106,7 кПа);

• - при изменении относительной влажности до 98 % (при 25 °С, без конденсации влаги);

• - при наличии вибрации частотой (5 - 25) Гц, амплитудой до 0,1 мм

• 6. Герметичность газовых линий аспиратора при разрежении 7840 - 9810 Па (0,08 - 0,1 кгс/см²) определяется изменением давления, которое не должно превышать 980 Па (0,01 кгс/см²) в течение 10 мин.

• 7. Напряжение питания:

• - для аспираторов модификаций АЦ-2С и АЦ-4С переменным током (230⁺²³-2з) В, частотой (50+1) Гц;

• - для аспираторов модификации АЦ-2А - (12⁺²-3) В от встроенных аккумуляторных батарей.

• 8. Время непрерывной работы аспираторов модификации АЦ-2А от полностью заряженного встроенного аккумулятора составляет не менее 5 часов.

• 9. Аспираторы модификации АЦ-2С и АЦ-4С обеспечивают возможность отбора проб атмосферного воздуха 4 - 8 раз в течение 24 часов.

• 10. Средняя наработка на отказ: 6000 часов (при доверительной вероятности Р=0,95).

• 11. Срок службы аспиратора не менее 6 лет.

• 12. Габаритные размеры, масса, потребляемая мощность аспираторов не более указанных в таблице 4.

Таблица 4 - Габаритные размеры, масса, потребляемая мощность аспираторов АЦ

• 13. Условия эксплуатации:

• - температура окружающего воздуха от минус 10° С до 40,° С;

• - атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт.ст.);

• - относительная влажность 15 - 98 % (при 25 °С, без конденсации влаги).

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на табличке, расположенной на панели аспираторов.

Комплектность средства измерений

Комплект поставки аспираторов представлен в таблице 5.

Таблица 5

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к аспираторам цифровым АЦ модификаций АЦ-2А, АС-2С, АС-4С

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-018-23136558-2013 Аспираторы цифровые АЦ. Технические условия.

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726

Адрес места осуществления деятельности: 199178, г. Санкт-Петербург, Малый пр-кт, В.О., д.58, лит. А, помещ. 20Н

Тел/факс: (812) 325 5567, (812) 327 7222

Е-mail: info@optec.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский   научно-исследовательский   институт

метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 569

Лист № 1 Регистрационный № 74721-19                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «ПОТОК ПМ»

Назначение средства измерений

Системы измерительные «ПОТОК ПМ» (далее - системы) предназначены для измерений массы, объема и температуры жидких продуктов в том числе при приемке или отгрузке в транспортную тару, а также при организации межцехового учета и на линиях розлива.

Описание средства измерений

Принцип действия систем основан на измерении массы и/или объема и температуры жидких продуктов с использованием массового, электромагнитного или вихревого расходомеров с последующей обработкой и передачей результатов измерений на устройство отображения или в канал передачи данных для архивации.

Системы состоят из:

• - одного или нескольких расходомеров массовых Promass (регистрационный

№ 15201-11), Promass 100, 200 (регистрационный № 57484-14), Promass 300, 500 (регистрационный № 68358-17), расходомеров электромагнитных Promag (регистрационный № 14589-14), Promag 100, 200, 400, 800, Promag 300, 500 (регистрационный № 68358-17), Симаг 11 (регистрационный № 50225-12) и

• - (или) расходомеров вихревых Prowirl (регистрационный № 15202-14), Prowirl 200 (регистрационный № 58533-14) - по одному на каждый измерительный канал;

• - одного или нескольких датчиков температуры Pt100;

• - перекачивающего насоса (при необходимости);

• - модуля измерительного (устройство сбора и передачи данных, один на систему, далее МИ);

• - рабочего места оператора.

В зависимости от применения системы могут иметь следующие исполнения:

А - для измерений объема и температуры жидких продуктов с использованием электромагнитных и/или вихревых расходомеров и отдельного датчика температуры;

Б - для измерений массы и температуры жидких продуктов;

В - для измерения массы и/или объема и температуры жидких продуктов.

В системах А объем вычисляется с применением электромагнитных и/или вихревых расходомеров, а температура с применением дополнительного датчика температуры;

В системах Б масса вычисляется с применением массовых расходомеров, использующих эффект Кориолиса, а температура с применением встроенного в расходомер датчика температуры.

В системах В для измерений массы применяются массовые расходомеры, температуры

- встроенный в массовый расходомер датчик температуры, для измерений объема - электромагнитные и/или вихревые расходомеры, а для измерений температуры отдельный датчик температуры.

Для всех видов систем выбор типа расходомера определяется свойствами измеряемой жидкости и необходимостью контроля ее температуры. Данные с расходомеров передаются в модуль измерительный по протоколам Modbus, Profibus, Ethernet или аналоговым сигналам.

Для всех видов систем дополнительно для исключения влияния газовой составляющей может устанавливаться воздухоотделитель.

Для всех видов систем к МИ возможно подключение дополнительных устройств контроля технологических параметров (температуры, давления, проводимости, рН и др.).

Система обеспечивает выполнение следующих функций с индикацией:

- текущего времени и текущей даты, времени наработки системы с момента первого включения системы по каждой точке измерений;

- суммарной массы (для систем типа Б и В с применением массовых расходомеров) или объема (для систем типа А и В с применением электромагнитных или вихревых расходомеров) измеряемой среды;

- суммарного объема измеряемой среды, приведенного к плюс 20 °С для систем типа А и В с применением электромагнитных или вихревых расходомеров;

- плотности измеряемой среды (при применении расходомеров массовых Promass);

- текущего массового или объемного расхода на ПЭВМ и/или дисплее расходомера;

- температуры измеряемой среды;

- режимов работы системы;

- сообщений об ошибках;

- сохранение ранее измеренных значений массы и объема и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);

- создание архива в системе и возможность вывода из архива на дисплей информации о суммарных массах и объемах, температуре, неисправностях и ошибках по отношению к текущей дате;

- хранение данных не менее 5 лет;

- вывод на экран ПЭВМ информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой МИ);

- защиту от несанкционированных действий оператора.

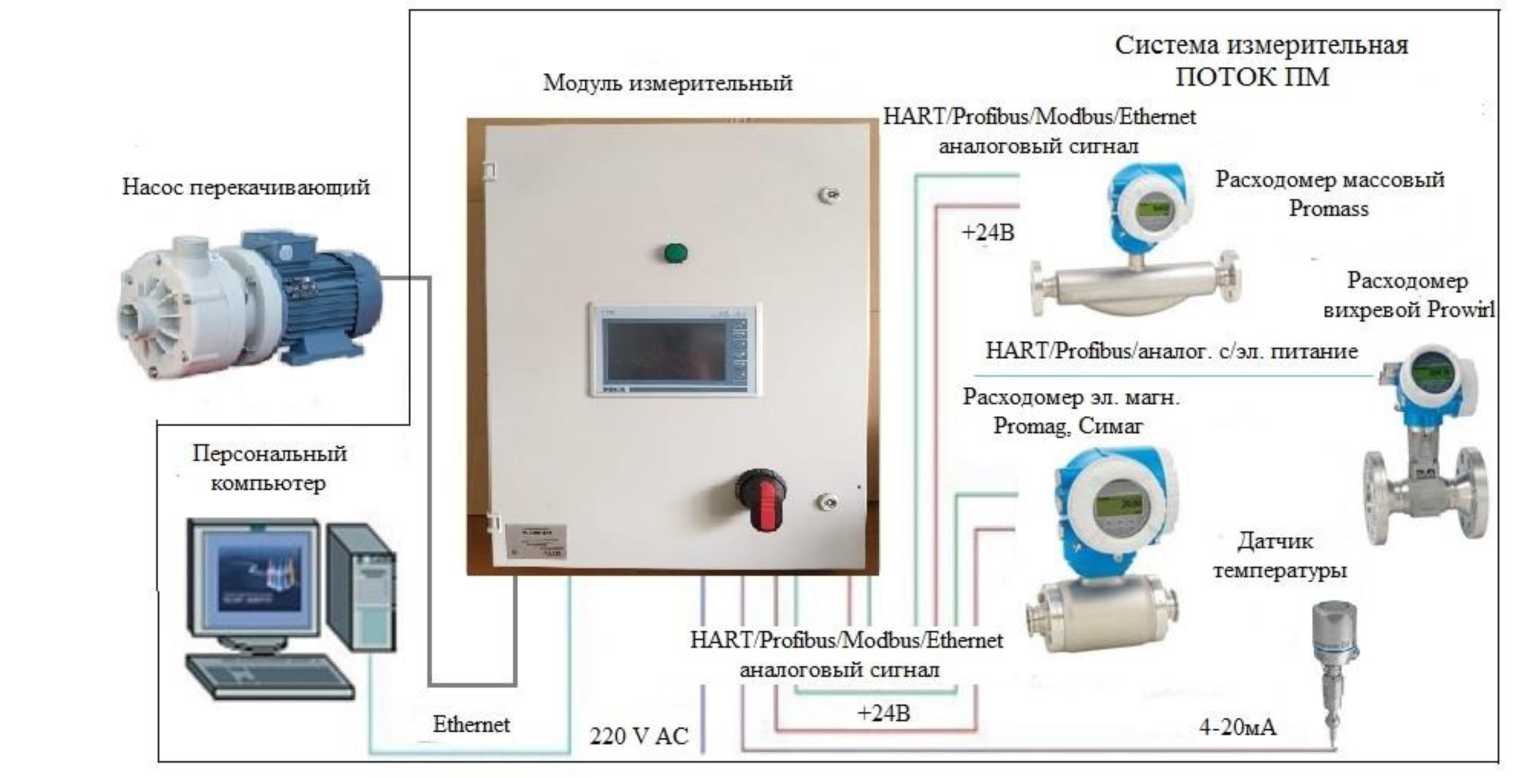

Общая схема системы приведена на рисунке 1.

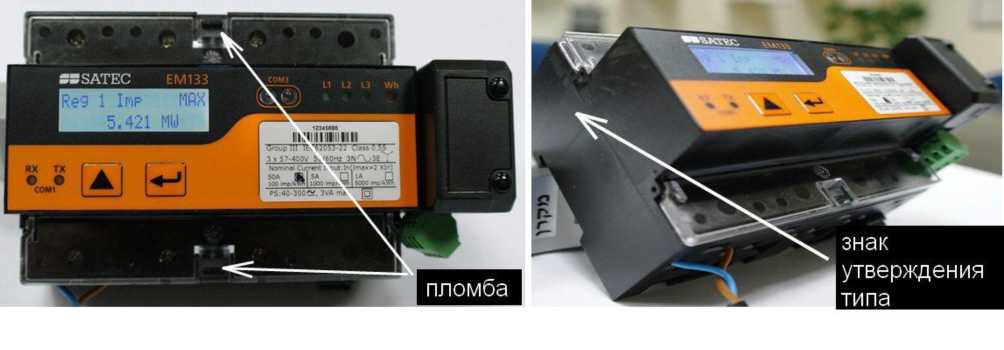

Места пломбирования контроллера МИ приведены на рисунке 2.

Модуль измерительный

Насос перекачивающий

V”

+24В

HART Profibus аналог, с/эл. питание

+24В

Ethernet

220 VAC

Персональный компьютер

Расходомер вихревой Prowirl

Датчик температуры

Расходомер эл. магн Promag, Симаг

HART Profibus Modbus Ethernet аналоговый сигнал

Система измерительная ПОТОК ПМ

HART Profibus Modbus Ethernet аналоговый сигнал

Расходомер массовый Promass

Рисунок 1 - Общая схема системы измерительной "ПОТОК ПМ".

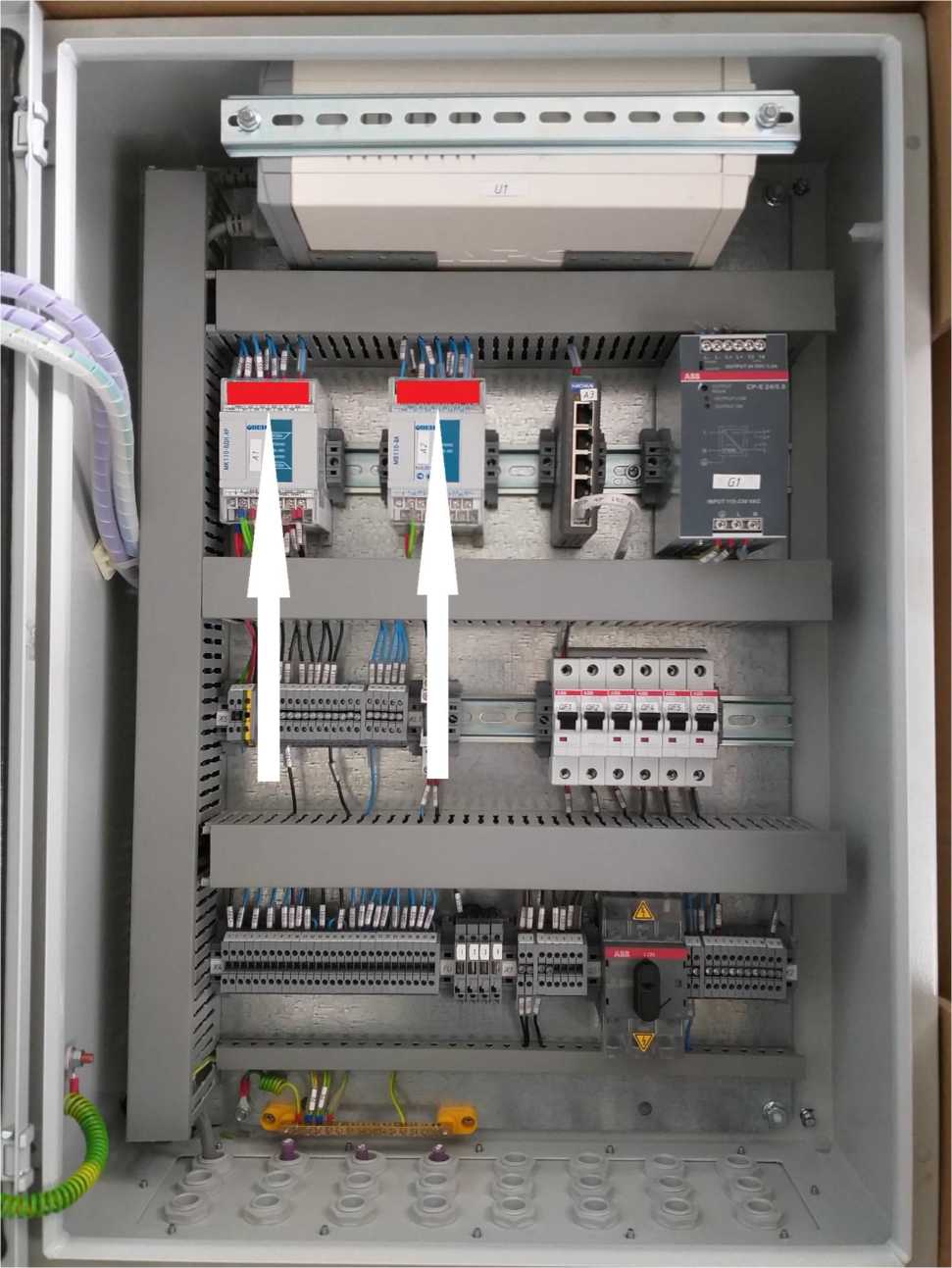

Рисунок 2 - Места пломбирования контроллера модуля измерительного.

Программное обеспечение состоит из двух частей:

- программное обеспечение нижнего уровня МИ;

- программное обеспечение верхнего уровня автоматизированного рабочего места (АРМ) оператора.

Обработка результатов измерений и вычислений (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО), исключающих возможность несанкционированных модификаций, загрузки, считывания памяти из CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с Р 50.2.077-2014.

Таблица 2

наносится на титульный лист паспорта и на модуль измерительный типографским способом.

Комплектность средства измерений

Таблица 3

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам измерительным «ПОТОК ПМ»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

МШНА.407301.001 ТУ. Система измерительная «ПОТОК ПМ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Профессиональная метрология» (ООО «ПМ»)

ИНН 9701100634

Адрес места осуществления деятельности: 127411, г. Москва, Дмитровское ш., д. 157, стр. 9, эт. 2, оф. 9234

Тел.: +7 (926) 900-93-19

E-mail: info@prometrolog.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Лист № 9 Всего листов 9 Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 569

Регистрационный № 58209-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики многофункциональные для измерения показателей качества и учета электрической энергии EM133, EM132, ЕМ131

Счётчики многофункциональные для измерения показателей качества и учета электрической энергии EM133, EM132, EM131 (далее счётчики) предназначены для измерения и учета основных параметров электрической энергии, включая базовые показатели качества электроэнергии.

Счётчики, внешний вид которых показан на рисунке 1, осуществляют измерения и регистрацию основных показателей энергопотребления в однофазных и трехфазных сетях. Счётчики имеют три входа напряжения, три гальванически изолированных входа тока и используются для подключения к сети как через трансформаторы тока и напряжения, так и без трансформаторов. Питание счётчиков осуществляется от источника переменного или постоянного тока либо от измеряемых цепей напряжения.

знак утверждения типа

пломба

SSSATEC FM133

Рисунок 1. Внешний вид счётчика, стрелками показано место нанесения знака утверждения типа и место для пломбирования.

Измерения различных величин обеспечивает контроллер, выполняющий аналогоцифровое преобразование мгновенных значений токов и напряжений в каждой из фаз сети с последующим вычислением различных параметров электроэнергии. Измеренные значения сохраняются в виде архивов во внутренней энергонезависимой памяти счетчика, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Время хранения архивов во внутренней энергонезависимой памяти счетчика при выключении питания не ограничено. Счётчики обеспечивают возможность осциллографирования измеряемых величин в реальном времени. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно через цифровой интерфейс, а также с помощью кнопок управления. Измерители имеют стандартный порт связи RS-485 с поддержкой протоколов Modbus RTU, МЭК61870-5-101, DNP3.0, ASCII. Возможна установка дополнительного модуля со вторым портом связи.

Модель ЕМ132 является базовой. Счетчик модели ЕМ132 выполняет измерения значений активной, реактивной и полной мощности и энергии, тока, напряжения, частоты, коэффициента мощности.

В модели ЕМ131 отсутствует возможность питания от измеряемых цепей напряжения. Модель ЕМ133 по сравнению с ЕМ132 дополнительно оснащена оптическим портом, двумя дискретными входами и реле. Модель Е133 обеспечивает ведение многотарифного учёта электроэнергии (восемь тарифов, четыре времени года, четыре типа дня, восемь изменений тарифов за день), измерения коэффициента искажения синусоидальности кривой напряжения (тока) относительно основной гармоники, коэффициента искажения синусоидальности кривой тока относительно номинального тока и индивидуальных гармоник.

Счетчик модели ЕМ132, которая является базовой, выполняет измерения значений активной, реактивной и полной мощности и энергии, тока, напряжения, частоты, коэффициента мощности.

В модели ЕМ131 отсутствует возможность питания от измеряемых цепей напряжения. Модель ЕМ133 по сравнению с ЕМ132 дополнительно оснащена оптическим портом, двумя дискретными входами и реле. Модель Е133 обеспечивает ведение многотарифного учёта электроэнергии (восемь тарифов, четыре времени года, четыре типа дня, восемь изменений тарифов за день), измерения коэффициента искажения синусоидальности кривой напряжения (тока) относительно основной гармоники, коэффициента искажения синусоидальности кривой тока относительно номинального тока и индивидуальных гармоник.

Все модели могут быть оснащены одним из дополнительных модулей:

• 1. Модуль порта Ethernet (протоколы Modbus/TCP, DNP3/TCP, МЭК 60870-5-104).

• 2. Модуль порта RS-232/422/485 (протоколы Modbus RTU, МЭК 61870-5-101, DNP3, ASCII).

• 3. Модуль аналоговых выходов: 4 оптически изолированных аналоговых выхода с внутренним источником питания.

• 4. Модуль 4 дискретных входов и 2 релейных выходов.

• 5. Модуль 12 дискретных входов, 4 релейных выходов и порта связи Ethernet или RS232/422/485.

Счётчики обеспечивают защиту от несанкционированного доступа к информации и управлению на программном (многоуровневые пароли) и аппаратном (пломбирование) уровнях.

Счетчики выпускаются под торговой маркой фирмы SATEC, Израиль.

Программное обеспечение

Идентификационные данные программного обеспечения измерителей представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню «С».

Основные метрологические и технические характеристики измерителей приведены в таблице 2 - 3.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа наносится в виде наклейки на корпус счётчиков в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.

В комплект поставки входят:

счетчик

руководство по эксплуатации (на CD-диске)

CD-диск с программным обеспечением

паспорт

протокол заводских испытаний

методика поверки (на CD-диске)

дополнительные модули (опционально, тип указывается в заказе)

Счётчики многофункциональные для измерения показателей качества и учета электрической энергии EM133, EM132, ЕМ131. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к счётчикам многофункциональным для измерения показателей качества и учета электрической энергии EM133, EM132, EM131

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики реактивной энергии»;

ТУ 4220-001-09789851-2012 (Счетчики многофункциональные для измерения показателей качества и учета электрической энергии EM133, EM132, EM131).

Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»)

ИНН 7723837259

Адрес места осуществления деятельности: 160022, г. Вологда, ул. Сергея Преминина, д. 10, помещ. 3-9

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 569

Регистрационный № 58210-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135

Приборы для измерений показателей качества и учета электрической энергии серий РМ130 Plus (модификаций РМ130Р Plus, РМ130Е Plus, РМ130ЕН Plus) и серий PM135 (модификаций РМ135Е, РМ135ЕН), (далее - измерители) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц (специальные версии для частоты 25 и 400 Гц).

Конструктивно измерители выполнены в ударопрочном пылезащитном корпусе и представляют собой цифровые приборы, внешний вид которых представлен на рисунке 1.

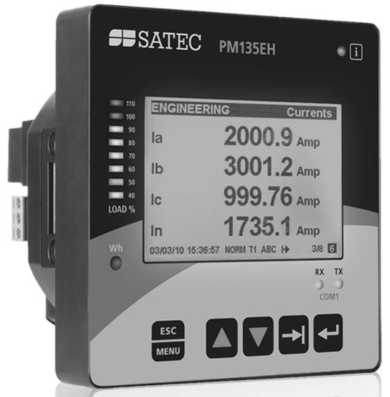

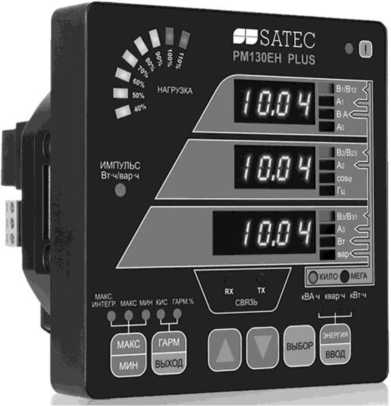

Рисунок 1 - Внешний вид измерителей модификаций РМ130ЕН Plus и РМ135ЕН

engineering

SSSATEC РМ135ЕН

S □DDES

Currents

In

ОЗЮЗ/1О 15:36:57 NORM 71 А8С *

1735.1 Amp

за □

Измерители подключаются к сети через трансформаторы тока, подключение цепей напряжения может быть как прямым, так и через трансформаторы.

Принцип действия измерителей основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 32 или 64 раза превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются различные параметры электроэнергии.

Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой интерфейс, а также с помощью кнопок управления. Измерители имеют порты коммуникации RS-485, протоколы ASCII, Modbus и DNP3.0, МЭК60870-5-101. Возможна установка дополнительного коммутационного порта Ethernet; протоколы Modbus TCP и DNP3 TCP, МЭК60870-5-101.

Измерители серии PM130 Plus (модификации PM130P Plus, PM130E Plus, PM130EH Plus) оснащены 3-х оконным светодиодным индикатором (дисплеем). Измерители серии PM135 (модификации PM135E, PM135EH) имеют жидкокристаллический дисплей. Визуальное различие двух вариантов дисплея показано на рисунке 1. Измерительные возможности различных модификаций обеих серий представлены в таблице 1.

Таблица 1 - Измерительные возможности различных модификаций

Все модификации могут быть оснащены одним из дополнительных модулей:

• 1. Модуль порта Ethernet (протоколы Modbus/TCP, DNP3/TCP, МЭК 60870-5-104).

• 2. Модуль порта RS-232/422/485 (протоколы Modbus RTU, МЭК 61870-5-101, DNP3, ASCII).

• 3. Модуль аналоговых выходов: 4 оптически изолированных аналоговых выхода с внутренним источником питания.

• 4. Модуль 4 дискретных входов и 2 релейных выходов.

• 5. Модуль 12 дискретных входов, 4 релейных выходов и порта связи Ethernet или RS232/422/485

• 6. Модуль многотарифного учета электроэнергии с 4 дискретными входами и батареей, обеспечивающей автономное питание часов при перерывах в электропитании.

Схема пломбирования измерителя от несанкционированного доступа приведена на рисунке 2.

Измерители выпускаются под торговой маркой фирмы SATEC, Израиль.

Рисунок 2 - Место пломбирования от несанкционированного доступа (показано стрелкой)

Программное обеспечение измерителей записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С».

Метрологические и технические характеристики Основные метрологические и технические характеристики измерителей приведены в таблицах 3 и 4.

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.

В комплект поставки входят:

измеритель

руководство по эксплуатации (на CD-диске)

CD-диск с программным обеспечением

паспорт

протокол заводских испытаний

методика поверки (на CD-диске)

дополнительные модули (опционально, тип указывается в заказе)

Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ТУ 4220-002-09789851-2012 (Приборы для измерений показателей качества и учета электрической энергии серий PM130 Plus и PM135).

Изготовитель

Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»)

ИНН 7723837259

Адрес места осуществления деятельности: 160022, г. Вологда, ул. Сергея Преминина, д. 10, помещ. 3-9

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
