№2787 от 09.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 289864
О внесении изменений в сведения об утвержденном типе средств измерений 76995-19
Приказы по основной деятельности по агентству Вн. Приказ № 2787 от 09.12.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 декабря 2021 г.
2787
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств
измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской '
-
5. Контроль за испол! за
метрологии
собой.
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54M06F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «09» декабря 2021 г. № 2787
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Анализаторы комбинированные универсальные |
М3хх |
1200517264 |
76995-19 |
Фирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай |
МП 209070-2019 |
МП 24500009-2021 |
31.05.2021 |
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»), г. Москва |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт- Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» декабря 2021 г. № 2787
Лист № 1 Регистрационный № 76995-19 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы комбинированные универсальные M3xx
Назначение средства измеренийАнализаторы комбинированные универсальные M3xx (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (далее -ОВП), удельной электрической проводимости (далее - УЭП) жидкостей, массовых концентраций растворенного в воде кислорода, озона, общего органического углерода и температуры жидкости.
Описание средства измеренийПринцип действия канала измерения pH и ОВП основан на потенциометрическом методе.
Принцип действия канала измерения УЭП жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия измерительного канала массовой концентрации растворенного кислорода, озона основан на измерении тока в первичном преобразователе (амперометрическом датчике) и преобразования его в соответствующее значение массовой концентрации растворенного кислорода, озона.
Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.
Анализаторы, имеющие в составе соответствующие первичные преобразователи (далее - датчики), позволяют проводить отдельное или одновременное измерение рН, ОВП, УЭП, концентрации растворенного кислорода, температуры, концентрации растворенного озона и общего органического углерода в любой комбинации. Максимально возможное количество одновременно измеряемых параметров два. К прибору можно подключать как аналоговые, так и цифровые датчики.
Анализаторы выполнены в виде микропроцессорного блока с черно-белым сенсорным дисплеем. Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходных сигнала от (0) 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до семи программируемых релейных контакта: максимум, минимум, аварийная сигнализация, промывка; 2 порта USB для подключения принтера, регистрации данных, сохранения и загрузки параметров конфигурации; ПИД-регулятор.
Анализаторы поставляются с различными вариантами исполнения % DIN панельное исполнение и исполнение DIN для настенного монтажа либо монтаж на трубу. Анализаторы выпускаются в 4 модификациях (M3xx Process, M3xx Water, M3xx Water Cond/Res, МЗхх ТОС), отличающихся измеряемыми параметрами. Заводские номера анализаторов наносятся методом лазерной гравировки на заднюю панель анализатора, и имеют цифровое обозначение. Общий вид анализаторов представлен на рисунках 1а и 1б. Общий вид первичных преобразователей представлен на рисунках 2 - 7 (цвет и форма первичного преобразователя может отличаться от представленного на рисунке).
Заводской номер анализатора в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель анализатора,. Знак поверки наносится на лицевую панель анализатора.
Пломбирование анализаторов не предусмотрено.

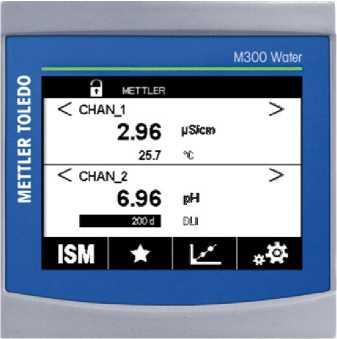

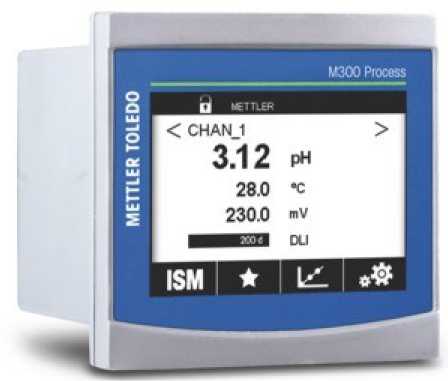

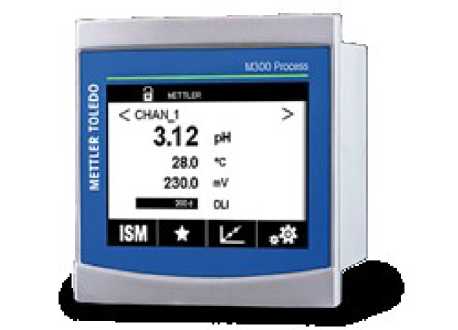

Рисунок 1a - Общий вид анализаторов исполнения % DIN

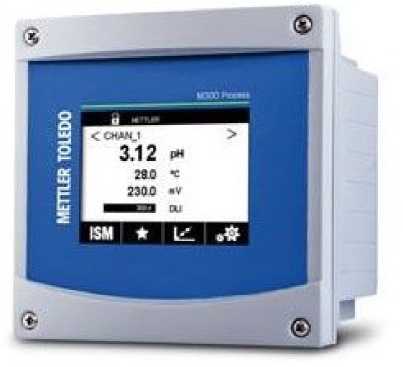

Рисунок 1б - Общий вид анализаторов исполнения DIN

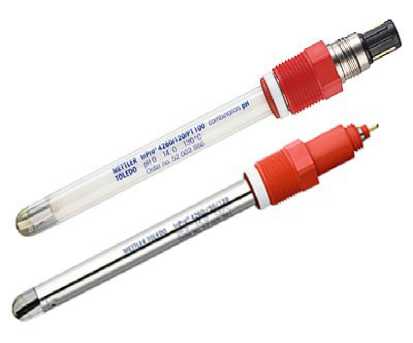

Рисунок 2 Общий вид первичных преобразователей для измерений рН/ОВП
InPro325xi/426xi/480xi/310xi/200xi/pHUre

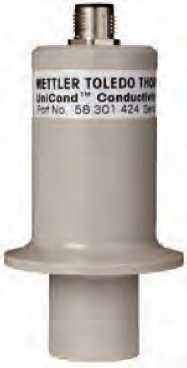

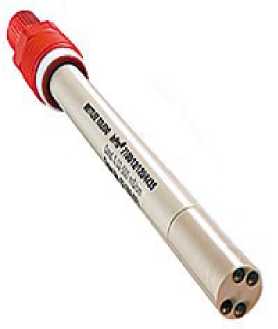

Рисунок 3 Общий вид первичных преобразователей для измерений УЭП UniCond2e
Рисунок 4 Общий вид первичных преобразователей для измерений УЭП
Cond4e (InPro 7100i)

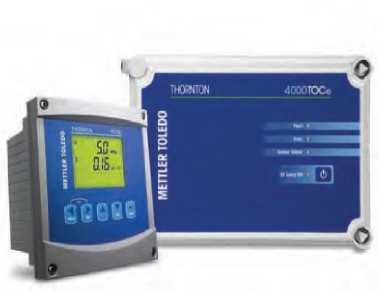

Рисунок 5 Общий вид первичных преобразователей для измерений массовой концентрации общего органического
углерода 4000TOCe

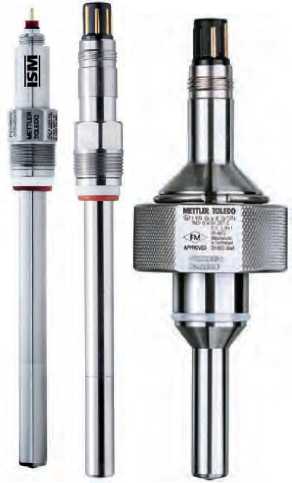

Рисунок 6 Общий вид первичных преобразователей для измерений растворенного кислорода InPro 6xxx(i)

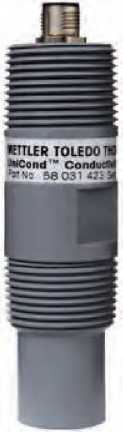

Рисунок 7 Общий вид первичных преобразователей для измерений УЭП
UniCond 4e
Анализаторы комбинированные универсальные M3xx имеют встроенное программное обеспечение:
-
- «SR», разработанное для выполнения измерений, просмотра и хранения результатов измерений в реальном времени на дисплее измерительного блока:
-
- «InLab ISM» для датчиков типа ISM для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти (в остальные датчиках подобного ПО не предусмотрено).
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
|
Таблица 1 - Идентификационные данные (признаки) |
| метрологически значимой части ПО. | |
|
Идентификационные данные (признаки) |
Значение | |
|
SR |
InLab ISM | |
|
Идентификационное наименование ПО |
SR.bin |
ISM.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 3.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
МЗхх Process |
МЗхх Water |
M3xx Water Cond Res |
М3хх TOC | |
|
Диапазон измерений pH |
от 1 до 14 |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
- |
- | |
|
Диапазон измерений ОВП, мВ |
от -1500 до +1500 |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
- |
- | |
|
Диапазон измерений УЭП, См/м
|
от 0,0240-4 до 0,2 от 40Ч0-4 до 65 от 0,01 •IO-4 до 5 от 1040-4 до 100 |
- | ||
|
Пределы допускаемой относительной погрешности измерений УЭП, %
|
±3 ±5 ±3 ±4 |
- | ||
|
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0 до 20 |
- |
- | |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации растворенного в воде кислорода, % |
±0,5 |
- |
- | |
|
Диапазон измерений массовой концентрации растворённого в воде озона, мг/дм3 |
- |
от V10-3 до 5 |
- |
- |
|
Пределы приведенной (к диапазону) погрешности измерений массовой концентрации растворённого в воде озона, % |
- |
±15 |
- |
- |
|
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3 |
- |
- |
- |
от 0,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
- |
- |
- |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
МЗхх Process |
МЗхх Water |
МЗхх Water Cond Res |
МЗхх TOC | |
|
Диапазон измерений температуры, °C |
от 0 до +50 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 | |||
|
Таблица 3 - Основные технические харакге |
эистики | |||
|
Значение | ||||
|
Наименование характеристики |
МЗхх |
МЗхх |
МЗхх Water Cond |
М3хх |
|
Process |
Water |
Res |
TOC | |
|
Электропитание: | ||||
|
- напряжение, В |
от 20 до 240 | |||
|
- частота, Гц |
от 50 до 60 | |||
|
- потребляемая мощность, В^А, не более |
10 | |||
|
Габаритные размеры преобразователя, мм, не более: в корпусе Ц DIN: - длина |
136 |
144 | ||
|
- ширина |
136 |
144 | ||
|
- высота |
116 |
116 | ||
|
в корпусе % DIN: | ||||
|
- длина |
91 |
96 | ||
|
- ширина |
91 |
96 | ||
|
- высота |
122 |
140 | ||
|
Масса преобразователя, кг: - в корпусе Ц DIN |
0,95 | |||
|
- в корпусе % DIN |
0,6 | |||
|
Условия эксплуатации: - температура окружающей среды, °С |
от - |
10 до +50 | ||
|
- относительная влажность % |
до 95 | |||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
|
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,95 | |||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
8000 | |||
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Лист № 6 Всего листов 8 Комплектность средства измерений
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор комбинированный универсальный M3xx |
- |
1 шт. |
|
Комплект датчиков |
- |
1 компл.* |
|
Монтажные приспособления |
- |
1 компл. |
|
Устройства для тестирования анализатора и датчиков |
- |
1 компл.* |
|
Комплект ЗИП |
- |
1 компл.* |
|
Комплект градуировочных растворов |
- |
1 компл.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 2450-00092021 |
1 экз. |
|
* Поставляется по требованию заказчика из нижеперечисленных:
| ||
приведены в разделе 8 Руководства по эксплуатации "Анализаторы комбинированные универсальные M3xx".
Нормативные и технические документы, устанавливающие требования к анализаторам комбинированным универсальным M3xxГосударственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утверждена Приказом Росстандарта № 2771 от 27.12.2018 г
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Постановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ИзготовительФирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
Адрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China Телефон: 862164850435
E-mail: ad@mt.com
Web-сайт: www.mt.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311541
