МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

23 января 2025 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 16 октября 2024 г. № 2463 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 3 приложения к   приказу

от 16 октября 2024 г. № 2463 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» января 2025 г. № 141

Регистрационный № 60577-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы учёта газа ЭМИС-ЭСКО 2230

Комплексы учёта газа ЭМИС-ЭСКО 2230 (далее - комплекс или ЭМИС-ЭСКО 2230) предназначены для измерения объёмного расхода и объёма, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее - газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.

Принцип действия комплекса основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям расхода (объема) газа, приведенного к стандартным условиям (Pc = 0,101325 МПа, Тс = 20 °С), с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях приводят к стандартным условиям по ГОСТ 2939-63, в соответствии с требованиями ГОСТ Р 8.740-2023.

Комплексы выпускаются в исполнениях, различающихся уровнем точности измерений объёмного расхода и объёма газа (далее - уровень точности комплекса), приведенного к стандартным условиям (см. таблицу 4).

В измерительных каналах расхода и объёма используются расходомеры (или счётчики) объёмного расхода, в том числе турбинные, ротационные и вихревые, соответствующие требованиям ГОСТ Р 8.740-2023.

Комплексы, в зависимости от расходомеров, счётчиков или блоков коррекции, входящих в их состав, выпускаются в четырех модификациях:

• - «ЭМИС-ЭСКО 2230-В» - комплекс учёта газа на базе вихревых расходомеров;

• - «ЭМИС-ЭСКО 2230-Р» - комплекс учёта газа на базе ротационных счётчиков;

• - «ЭМИС-ЭСКО 2230-Т» - комплекс учёта газа на базе турбинных счётчиков;

• - «ЭМИС-ЭСКО 2230-Ф» - комплекс учёта газа с блоком коррекции «Флоугаз».

В зависимости от применяемых средств обработки результатов измерений, входящих в состав ЭМИС-ЭСКО 2230, комплексы выпускаются в трёх модификациях.

Комплекс учёта газа ЭМИС-ЭСКО 2230-Х (где X- это модификация «В», «Р» или «Т»), состоящий из следующих компонентов (средств измерений, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ по ОЕИ):

• -   преобразователей расчётно-измерительных (контроллеров/вычислителей), в соответствии с таблицей 1;

• - расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;

- измерительных преобразователей абсолютного или избыточного давления с унифицированным токовым выходом, в соответствии с таблицей 1 и 5;

- измерительных преобразователей температуры классов допуска AA, А, В, С по ГОСТ 6651-2009 или термометров сопротивления с унифицированным токовым выходным сигналом и основной приведенной погрешностью, в соответствии с таблицами 1 и 5.

Комплекс учёта газа ЭМИС-ЭСКО 2230-Х-БК (где X- это модификация «В», «Р» или «Т»), состоящий из следующих компонентов (средств измерений, зарегистрированных в ФИФ по ОЕИ):

• - расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;

• - блоков коррекции газа, в состав которых входят датчики давления и температуры, с относительной погрешностью приведения объёмного расхода к стандартным условиям, с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, в соответствии с таблицами 1 и 5.

Комплекс учёта газа ЭМИС-ЭСКО 2230-Ф, состоящий из следующих компонентов (средств измерений, зарегистрированных в ФИФ по ОЕИ):

• - счётчиков газа ротационных «ЭМИС-РГС 245» с регистрационным номером в ФИФ по ОЕИ 58089-14 изготовитель ЗАО «ЭМИС» с импульсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;

• - блоков коррекции газа «Флоугаз», в состав которых входят датчики давления и температуры, с относительной погрешностью приведения объёмного расхода к стандартным условиям, с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, в соответствии с таблицами 1 и 5.

Типы преобразователей расчётно-измерительных (контроллеров/вычислителей) и блоков коррекции применяемых в составе комплексов представлены в таблице 1.

Объёмный расход и объём, приведённые к стандартным условиям, фактор сжимаемости газов и газовых смесей, в том числе природного и влажного нефтяного газа, диоксида углерода, азота, аргона, ацетилена, аммиака, измеряются и вычисляются в соответствии с ГОСТ 30319.2, ГОСТ Р 8.733, ГСССД МР 113-2003, ГСССД МР 118-2005, ГСССД МР 134-2007, ГОСТ 30319.1, ГОСТ 30319.3, ГОСТ 8.662-2009, ISO 20765, ГОСТ 31369-2021, ISO 6976:2016, ГОСТ 8.769-2011, МИ 3557-2016, МИ 3558-2016, ГСССД 8-79, ГСССД МР 136-2007, ГСССД МР 107-98, ГСССД МР 135-2007, ГСССД МР 220-2014, ГСССД МР 224-2014, ГСССД МР 242-2015, ГСССД МР 277-2019, ГСССД МР 273-2018, ФР.1.29.2016.25113, ГСССД МР 112-2003, ГСССД МР 232-2014.

Таблица 1 - Измерительные преобразователи температуры и давления и средства обработки результатов измерений, входящие в состав комплекса

Продолжение таблицы 1

Продолжение таблицы 1

Во время работы комплекса контроллеры / блоки коррекции газа проводят измерение текущего времени исправной и неисправной работы, суммирование нарастающим итогом расхода среды, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.

Комплексы обеспечивают обмен данными с ПК для конфигурирования и передачи данных об измеренных значениях по цифровым (RS485, RS-232, Ethernet, HART) или оптическим интерфейсам, а также через GSM/GPRS модем, встроенный в интерфейс контроллера или подключенный через соответствующие адаптеры и коммуникационное оборудование информационных каналов связи.

Внешний вид комплексов представлен на рисунках 1-3.

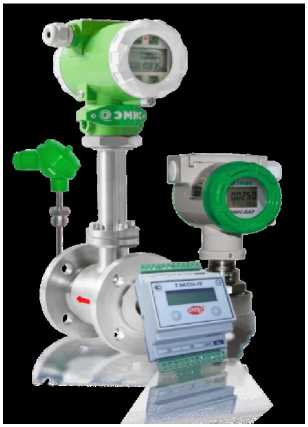

Рисунок 1 - Комплекс на базе вихревого расходомера ЭМИС-ЭСКО 2230-В

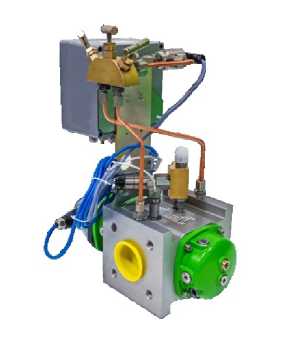

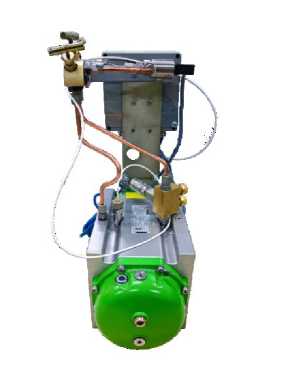

Рисунок 2 - Комплексы на базе ротационного или турбинного расходомеров ЭМИС-ЭСКО 2230-Р, ЭМИС-ЭСКО 2230-Т

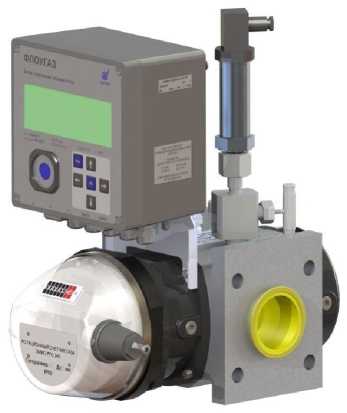

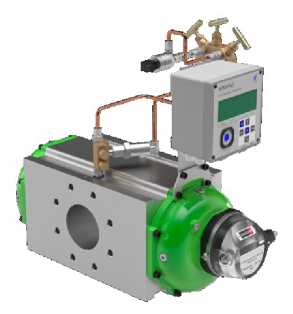

Рисунок 3 - Комплексы на базе ротационного расходомера с блоком коррекции

ЭМИС-ЭСКО 2230-Ф

из

полихлорвиниловой пленки методом струйной печати, расположенную на корпусе комплекса. Образец наклейки и места расположения знака утверждения типа и заводского номера показаны на рисунке 4.

Место нанесения

знака утверждения типа

Место нанесения

заводского номера

IP65

Рисунок 4 - Пример наклейки и места расположения заводского номера и знака утверждения типа комплекса

КОМПЛЕКС УЧЕТА ГАЗА

ЭМИС-ЭСКО 2230-Р-БК-Ех1-Флоугаз

1МПа-С160-80-ДПД(4кПа)ЖМЧ-БП-КМЧ-2,5%-ГГ

Нанесение знака поверки на комплексы модификаций «В», «Р», «Т» не предусмотрено.

Пломбировка СИ, входящих в состав комплексов, с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, производится в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.

Для исполнения ЭМИС-ЭСКО 2230-Ф места нанесения пломб показаны на рисунке 5.

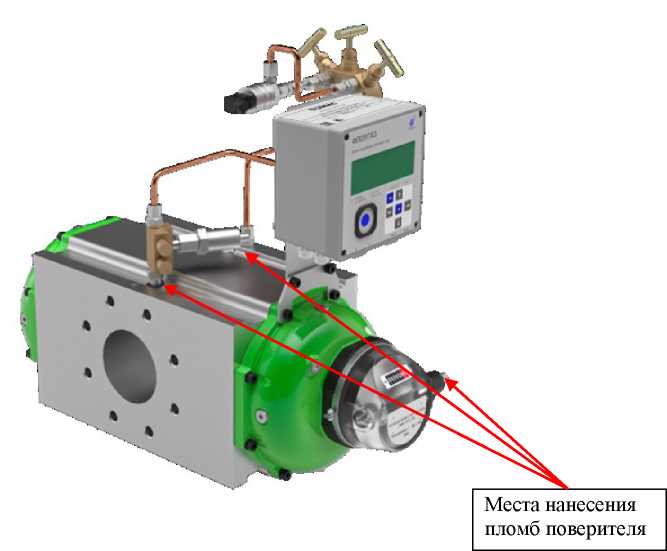

Рисунок 5 - Схема пломбировки ЭМИС-ЭСКО 2230-Ф

Взрывозащищенность комплекса обеспечивается за счёт применения в составе ЭМИС- ЭСКО 2230 взрывозащищенных измерительных преобразователей.

В качестве программного обеспечения (далее - ПО) комплексов принимается ПО средств обработки результатов измерений (блоки коррекции, корректоры газа, вычислители и преобразователи расчетно-измерительные) утвержденных типов и входящих в состав комплексов.

ПО средств обработки результатов измерений, используемых в составе комплекса имеет идентификационные данные, приведенные в соответствующих описаниях типа СИ, указанных в таблице 1.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Пределы допускаемой относительной погрешности измерений комплексом объёмного расхода и объёма газа, приведенного к стандартным условиям, при разных уровнях точности комплекса

Таблица 5 - Пределы допускаемой относительной погрешности каналов измерения расхода, термодинамической температуры, давления измеряемой среды в зависимости от уровня точности измерений комплекса

Продолжение таблицы 5

наносится на титульные листы эксплуатационной документации (руководство по эксплуатации комплекса) типографским способом.

Таблица 6 - Комплектность комплексов учета газа ЭМИС-ЭСКО 2230

приведены в разделе 1.6 документа «Руководство по эксплуатации. Комплексы учёта газа ЭМИС-ЭСКО 2230».

ГОСТ Р 8.740-2023 ГСИ. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;

ТУ 4218-050-14145564-2014. Комплексы учета газа ЭМИС-ЭСКО 2230. Технические условия.

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

Юридический адрес:

вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
