№360 от 25.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 75767
О переоформлении свидетельства об утверждении типа средства измерений № 59971 "Контроллеры логические программируемые ПЛК3000" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 360 от 25.02.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 февраля 2019 г. № 360
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59971 «Контроллеры логические программируемые ПЛК3000» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «НПФ «Вымпел» от 10 октября 2018 г. № 18/1422-КН и № 18/1423-КН приказываю:
-
1. Внести изменения в описание типа на контроллеры логические программируемые ПЛК3000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61765-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу КРАУЗ.03 5.004 МП «Контроллеры логические программируемые ПЛК3000. Методика поверки с Изменением № 1», утвержденному ФГУП «ВНИИМС» 27 августа 2018 г., и распространить действие документа на контроллеры логические программируемые ПЛК3000, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59971 «Контроллеры логические программируемые ПЛК3000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61765-15, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(----------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11,2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «25» февраля 2019 г. № 360
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры логические программируемые ПЛК3000
Назначение средства измеренийКонтроллеры логические программируемые ПЛК3000 (далее по тексту контроллеры) предназначены для измерения выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, воспроизведения сигналов постоянного тока, отсчётов интервалов времени, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени сложными технологическими процессами и объектами для построения управляющих и информационных систем автоматизации технологических процессов различного уровня сложности, включающих в себя системы блокировок и противоаварийной защиты.
Описание средства измеренийКонтроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации модулей. В состав контроллера входят: базовые модули (процессорный и интерфейсный), модули расширения (модули ввода-вывода сигналов, коммуникационные модули).
Контроллер имеет два исполнения - крейтовое и компактное. Исполнения отличаются механической конструкцией контроллера и принципом масштабирования.
Конструктивно модули контроллеров крейтового исполнения выполняются в виде печатных плат с закрепленной на них лицевой панелью, устанавливаемых в крейт и подключаемых к жестко закрепленной печатной кросс-плате. Конструкция контроллера построена на основе стандарта Евромеханика 19”. В состав одного контроллера крейтового исполненияможет входить до 36 модулей расширения.
В состав контроллера компактного исполнения входят модули, расположенные на единой системной шине. Модули соединяются между собой в сборку с помощью шинных соединителей. Конструкция разъема модуля исключает непреднамеренное рассоединение. На одной системной шине может быть расположено до 250 модулей расширения.
Фотография общего вида контроллера ПЛК3000 в исполнении с крейтом CR-2012 с установленными модулями расширения приведена на рисунке 1.
Фотография общего вида контроллера ПЛК3000 в компактном исполнении с установленными модулями расширения приведена на рисунке 2.
Для защиты от несанкционированного доступа к измерительным компонентам контроллера в крейтовом исполнении опечатывают пломбами крейт и нижнюю часть передней панели каждого модуля. Фотография контроллера в крейтовом исполнении с указанием места нанесения пломб представлена на рисунке 3.
Для защиты от несанкционированного доступа к измерительным компонентам контроллера в компактном исполнении опечатывают пломбами корпус каждого модуля. Фотография контроллера в компактном исполнении с указанием места нанесения пломб представлена на рисунке 4.

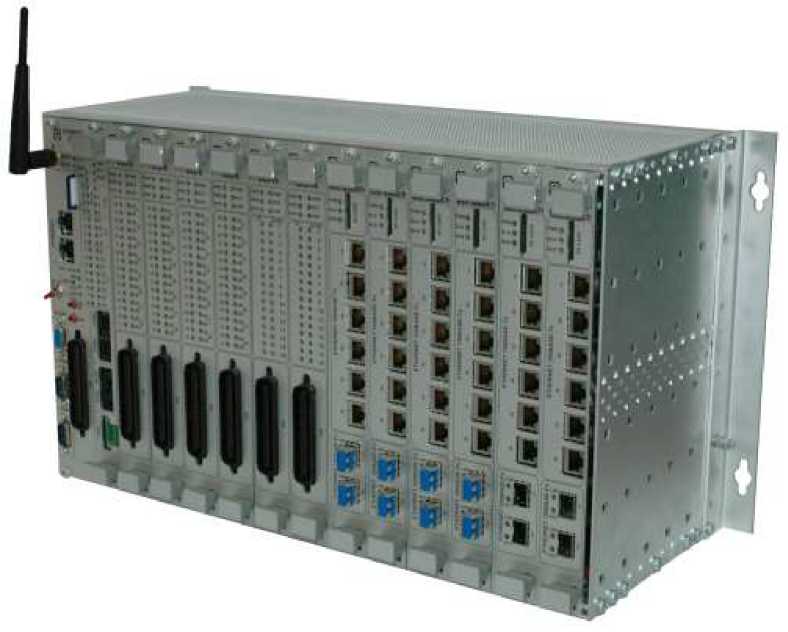

Рисунок 1 - Фотография общего вида контроллера ПЛК3000 в крейтовом исполнении

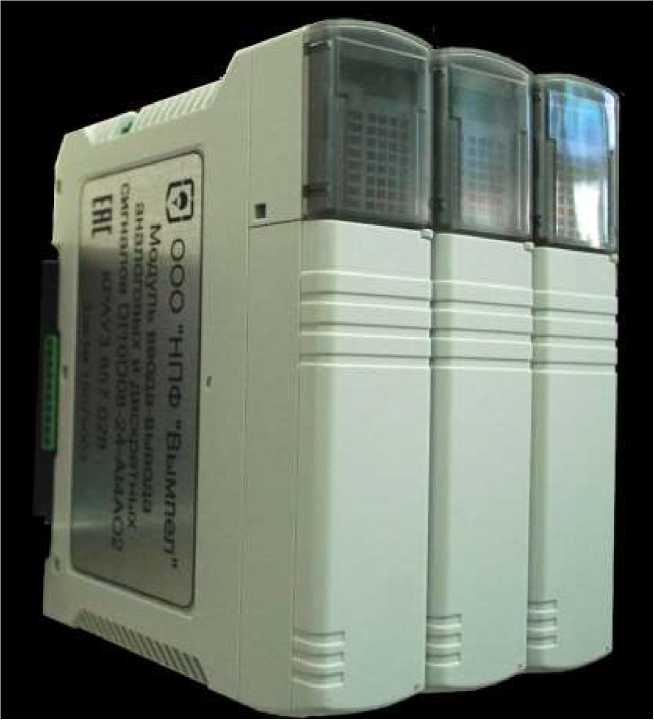

Рисунок 2 - Фотография общего вида контроллера ПЛК3000
в компактном исполнении

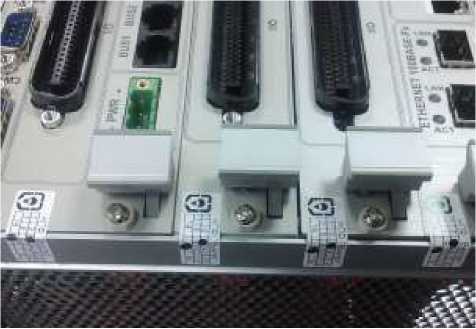

Рисунок 3 - Фотография контроллера в крейтовом исполнении с указанием места нанесения пломб

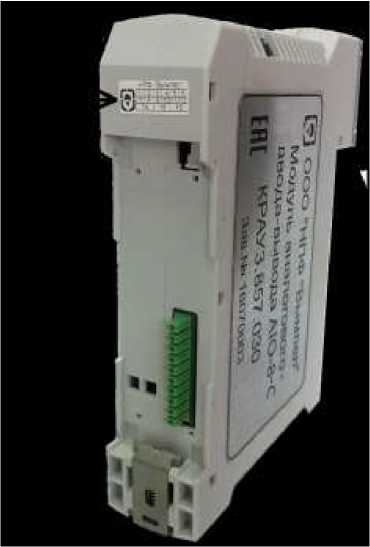

Рисунок 4 - Фотография контроллера в компактном исполнении с указанием места нанесения пломб
Программное обеспечениеПрограммное обеспечение (далее ПО) измерительных модулей контроллеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash). Запись рабочего ПО в память измерительных модулей производится на этапе изготовления модулей с использованием специальных средств программирования. Программная среда постоянна. Пользовательская оболочка (сервисная программа) не содержит функций влияющих на изменение ПО модулей. Доступ к изменению пользовательских параметров модулей (диапазон измерений, пороги инструментальной ошибки) через сервисную программу защищен паролем. Пароль и применение специальных средств программирования в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычислительных) данных. Уровень защиты от непреднамеренных и преднамеренных изменений ПО контроллеров - «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные ПО измерительных модулей контроллеров представлены в таблицах 1-3.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | ||||||
|
Условное обозначение модуля |
AIO-8 |
DI32-24 |
DI12-24-F |
AI32-24 |
AIT-12 |
DIO-16 |
AI16-IU |
|
Идентификационное наименование ПО |
AIO-8 |
DI32-24 |
DI12-24-F |
AI32-24 |
AIT-12 |
DIO-16 |
AI16-IU |
|
Номер версии (идентификационный номер ПО), |
не ниже 5 |
не ниже 1 |
не ниже 3 |
не ниже 1 | |||
|
Цифровой идентификатор ПО |
0x9A18 |
0x88E2 |
0x1660 |
0x5D81 |
0x1F85 |
0xE5B4 |
OxADFA |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 | ||||||
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | ||||||
|
Условное обозначение модуля |
AI6O6-IU-Hart |
AI6-SOU |
AO12-IU |
DI48-24 |
AIO-8-С |
DA-IOK |
AI-16K |
|
Идентификационное наименование ПО |
AI6O6-IU-Hart |
AI6-SOU |
AO12-IU |
DI48-24 |
AIO-8-С |
DA-IOK |
AI-16K |
|
Номер версии (идентификационный номер ПО), |
не ниже 1 | ||||||
|
Цифровой идентификатор ПО |
0xB163 |
0xF5D8 |
0x4CD4 |
0xD14E |
0x86C4 |
0x6023 |
0x1542 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 | ||||||
Таблица 3 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Условное обозначение модуля |
AI32-Hart |
AI-16II-С |
AI8AO8II-(' |
DAH-Ю2-С |
|
Идентификационное наименование ПО |
AI32-Hart |
AI-16I I-С |
AI8AO8II-(' |
DAH-Ю2-С |
|
Номер версии (идентификационный номер ПО), |
не ниже 1 | |||
|
Цифровой идентификатор ПО |
0xD0D9 |
0x9A02 |
0x46CE |
0x24CC |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 | |||
Метрологические характеристики измерительных каналов контроллеров определяются применяемыми модулями ввода/вывода аналоговых и дискретных сигналов и функциональными модулями с каналами ввода/вывода аналоговых и дискретных сигналов.
Метрологические характеристики контроллеров приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики контроллеров
|
Условное обозначение модуля |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой основной приведенной1 погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, %/°С, |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Модули ввода аналоговых сигналов | |||||
|
AI32-24 |
от 0 до 5 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА |
±0,05 |
±0,000625 | |||
|
AI16-IU |
от 0 до 5 мА |
16 бит |
±0,1 |
±0,00125 |
RBX = 250 Ом |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
от 0 до 5 В |
±0,05 |
±0,000625 |
Rex > 100 КОм | ||
|
от 0 до 10 В | |||||
|
от -5 до +5 В | |||||
|
от -10 до +10 В | |||||
|
AIT-12 |
от 0 до 5 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
|
от 0 до 10 мВ |
16 бит |
±0,1 |
±0,00125 |
- | |
|
от 0 до 50 мВ | |||||
|
от 0 до 100 мВ | |||||
|
от 0 до 500 мВ | |||||
|
от -10 до +10 мВ |
16 бит |
±0,1 |
±0,00125 |
- | |
|
от - 50 до +50 мВ | |||||
|
от - 100 до +100 мВ | |||||
|
от -500 до +500 мВ | |||||
|
от 0 до 5 В |
16 бит |
±0,1 |
±0,00125 |
- | |
|
от 0 до 10 В | |||||
|
от -5 до +5 В | |||||
|
от -10 до +10 В | |||||
|
Сигналы от ТС по ГОСТ 66512 от 7,96 до 214,21 Ом |
16 бит |
Д= ±0,5 ОС |
Ддоп = ±0,00625 ОС/°С |
- | |
|
Сигналы от термопар по ГОСТ Р 8.585-20013 |
16 бит |
±0,2 |
±0,00125 |
- | |
|
AI6-SOU |
от 4 до 20 мА |
24 бит |
±0,1 |
±0,00125 |
- |
|
AI-16I-C AI32-Hart |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
AI-16H-C |
от 0 до 5 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
от 0 до 20 мА | |||||
|
от 4 до 20 мА | |||||
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Модули вывода аналоговых сигналов | |||||
|
AO12-IU |
16 бит |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 25 мА |
±0,1 |
±0,00125 |
- |
|
от -5 до +5 В от -10 до +10 В |
±0,05 |
±0,000625 |
- | ||
|
Модули ввода-вывода аналоговых сигналов | |||||
|
AIO-8 AIO-8-С AI8AO8H-C |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
16 бит |
от 4 до 20 мА |
- | |||
|
AI6O6-IU- Hart |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 25 мА |
16 бит |
±0,1 |
±0,00125 |
Rbx = 250 Ом |
|
от -5 до +5 В от -10 до +10 В |
±0,05 |
±0,000625 |
Не менее 100 кОм | ||
|
16 бит |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 25 мА |
±0,1 |
±0,00125 |
- | |
|
от -5 до +5 В от -10 до +10 В |
±0,05 |
±0,000625 |
- | ||
|
Модули ввода-вывода аналоговых и дискретных сигналов | |||||
|
DA-IO1-C DAH-IO2-C |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,00125 |
- |
|
16 бит |
от 4 до 20 мА |
- | |||
|
Модули ввода дискретных сигналов в режиме измерения частоты | |||||
|
DI12-24-F |
Дискретный сигнал от 0,5 Гц до 100 кГц в режиме измерения частоты |
32 бит |
±0,005 |
±0,0000625 |
- |
|
Дискретный сигнал от 0 до 100 кГц в режиме счетчика импульсов |
32 бит |
±1 имп. на 10000 имп |
- |
- | |
|
DIO-16 DI32-24 |
Дискретный сигнал от 0 до 12,5 кГц в режиме счетчика импульсов |
32 бит |
±1 имп. на 10000 имп. |
- |
Минимальная длительность импульса 40 мкс |
|
Примечание:
ГОСТ 6651): ТСМ50М, W100=1,4260; ТСМ50М, W100=1,4280; ТСМ100М, W100=1,4260; ТСМ100М, W100=1,4280; ТСП50П, W100=1,3910; ТСП50П, W100=1,3850; ТСП100П, W100=1,3910; ТСП100П, W100=1,3850; ТСН 100Н, W=1,6170, ТСП46П, W100=1,3910; ТСМ53М, W100=1,4260.
| |||||
Таблица 5 - Метрологические характеристики контроллеров при измерении длительности интер-
валов времени
|
Наименование характеристики |
Значение |
|
Диапазон измерения длительности интервалов времени, с |
1 до 105 |
|
Переделы допускаемой относительной погрешности измерения длительности интервалов времени, % |
±0,1 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия:
|
от +20 до +30 от 5 до 95 от 84,0 до 106,7 |
|
Рабочие условия:
|
от -40 до +60 (опционально от - 61 до +60) от 5 до 95 от 84,0 до 106,7 |
|
Температура транспортирования и хранения, °С |
от -61 до +60 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±3 |
Габаритные размеры контроллера и его масса зависят от комплектации - исполнения контроллера, типа крейта и наполнения его модулями. Габаритные и массовые характеристики контроллеров крейтового исполнения для различных типов крейтов приведены в таблице 7. Габаритные и массовые характеристики модулей контроллеров компактного исполнения приведены в таблице 8.
Таблица 7 - Габаритные размеры и массы контроллеров в крейтовом исполнении
|
Наименование исполнения крейта |
Альтернативное наименование крейта (латинскими буквами) |
Габаритные размеры крейта, мм, не более |
Масса полностью укомплектованного модулями крейта, кг, не более | ||
|
высота |
глубина |
ширина | |||
|
КР-2012 |
CR-2012 |
485 |
266 |
200 |
16 |
|
КР-2009 |
CR-2009 |
395 |
14,5 | ||
|
КР-2007 |
CR-2007 |
335 |
13,5 | ||
|
КР-2005 |
CR-2005 |
275 |
12,5 | ||
|
КР-2003 |
CR-2003 |
215 |
11,5 | ||
Таблица 8 - Габаритные размеры и массы контроллеров в компактном исполнении
|
Наименование характеристики |
Значение |
|
Габаритные размеры одного типового модуля контроллера в компактном исполнении мм, не более | |
|
- высота |
180 |
|
- глубина |
150 |
|
- ширина |
40 |
|
Масса одного модуля контроллера в компактном исполнении, кг, не более |
0,5 |
наносится на шильдик контроллера методом лазерной печати и типографским способом в центре страницы на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер логический программируемый ПЛК3000 |
Состав комплектуемых модулей определяется заказом. Условное обозначение измерительных модулей приведено в таблице 10. |
1 шт. |
|
Руководство по эксплуатации «Контроллер логический программируемый ПЛК3000. Руководство по эксплуатации» |
КРАУ3.035.004 РЭ |
1 экз. |
|
Паспорт «Контроллер логический программируемый ПЛК3000. Паспорт» |
КРАУ3.035.004 ПС |
1 экз. |
|
Методика поверки |
КРАУ3.035.004 МП «Контроллер логический программируемый ПЛК3000. Методика поверки» |
1 экз. |
Таблица 10 - Условные обозначения измерительных модулей контроллера
|
Наименование устройства |
Условное обозначение |
Обозначение устройства |
|
Модуль центрального процессора МЦП (CPU) |
CPU |
КРАУ5.103.052-ХХ |
|
Модуль процессора |
CPU-С |
КРАУ3.857.029-ХХ |
|
Модуль процессора CPU-C2 |
CPU-C2 |
КРАУ3.857.043-ХХ |
|
Модуль центрального процессора систем безопасности CPU-S |
CPU-S |
КРАУ5.103.064-ХХ |
|
Модуль центрального процессора систем безопасности CPU-CS |
CPU-CS |
КРАУ3.857.042-XX |
|
Модуль дискретного ввода-вывода МДВВ-16 (DIO-16) |
DIO-16 |
КРАУ4.883.310-ХХ |
|
Модуль аналогового ввода-вывода МАВВ-8 (AIO-8) |
AIO-8 |
КРАУ4.883.311-ХХ |
|
Модуль ввода аналоговых сигналов AI32-24 |
AI32-24 |
КРАУ4.883.364-ХХ |
|
Модуль ввода частотных сигналов DI12-24-F |
DI12-24-F |
КРАУ4.883.368-ХХ |
|
Модуль ввода дискретных сигналов DI32-24 |
DI32-24 |
КРАУ4.883.375-ХХ |
|
Модуль ввода аналоговых сигналов AI16-IU |
AI16-IU |
КРАУ4.883.392-ХХ |
|
Модуль вывода аналоговых сигналов AO12-IU |
AO12-IU |
КРАУ4.883.393-ХХ |
|
Модуль ввода/вывода аналоговых сигналов AI6O6-IU-Hart |
AI6O6-IU-Hart |
КРАУ4.883.394-ХХ |
|
Контроллер системы обнаружения утечек, модель СОУ |
AI6-SOU |
КРАУ4.883.436-ХХ |
|
Модуль ввода аналоговых сигналов AIT-12 |
AIT-12 |
КРАУ5.103.060-ХХ |
|
Модуль ввода аналоговых сигналов AI-32-Hart |
AI32-Hart |
КРАУ4.883.459-XX |
|
Модуль ввода-вывода аналоговых и дискретных сигналов |
DA-IO1-C |
КРАУ3.857.028-ХХ |
|
Модуль аналогового ввода-вывода AIO-8 |
AIO-8-С |
КРАУ3.857.030-ХХ |
|
Модуль ввода аналоговых сигналов AI-161-С |
AI-16I-C |
КРАУ3.857.031-ХХ |
|
Модуль ввода аналоговых сигналов А1-16Н-С |
AI-16H-C |
КРАУ3.857.032-ХХ |
|
Модуль ввода-вывода аналоговых сигналов AI8AO8H-C |
AI8AO8H-C |
КРАУ3.857.033-ХХ |
|
Модуль ввода-вывода аналоговых и дискретных сигналов DAH-102-С |
DAH-IO2-C |
КРАУ3.857.040-ХХ |
|
*ХХ - идентификатор исполнения устройства. В основном исполнении устройства идентификатор отсутствует. | ||
осуществляется по документу КРАУ3.035.004 МП «Контроллер логический программируемый ПЛК3000. Методика поверки с Изменением №1», утвержденному ФГУП «ВНИИМС» 27 августа 2018 г.
Основные средства поверки:
- калибратор промышленных процессов универсальный АКИП-7301 , регистрационный номер в Федеральном информационном фонде (Госреестр) № 36814-08;
- магазин сопротивлений Р4831, Госреестр № 6332-77;
- вольтметр универсальный В7-78/1, Госреестр № 31773-06;
- частотомер электронно-счетный Ч3-85/3, Госреестр № 32359-06;
- генератор импульсов Г5-63, Госреестр № 5634-76;
- генератор импульсов точной амплитуды Г5-75, Госреестр № 7767-80;
- счетчик программный реверсивный Ф5007, Госреестр № 4754-75;
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»,. Госреестр № 56318-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам логическим программируемым ПЛК3000ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
КРАУ3.035.004 ТУ «Контроллер логический программируемый ПЛК3000. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел»)
ИНН 6452003946
Адрес: 410002, г. Саратов, ул. Московская, д. 66
Телефон: (8452) 740-383
Web-сайт: www.npovympel.ru
E-mail: npfvympel@npovympel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва , ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
