ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-7

Комплексы контрольно-проверочные КПК-7 (далее - комплексы) предназначены для воспроизведения: частоты вращения, угла поворота, напряжения постоянного и переменного тока, сопротивления постоянному и переменному току, избыточного давления жидкости, частоты следования импульсов, температуры, электрической емкости, измерений: напряжения переменного тока, сопротивления постоянному и переменному току, температуры, усиления напряжения переменного тока, электрической емкости и применяются для отображения результатов измерений и расчётных величин.

Конструктивно, комплекс представляет собой шкаф системный (в котором расположены: промышленный компьютер, источник бесперебойного питания), монитор, блок МПТ, два блока МПК, два блока МПДТ, блок МПЧ, блок МПР, блок КТХ, термостат металлоблочный Fast Cal Low, измеритель иммитанса Е7-20, два пульта проверочных МПДТ, пульт проверочный МПТ, два пульта проверочных МПК, пульт проверочный МПР, блок проверки приемников температуры, блок проверки термоприемников , комплект жгутов, переходников и сменных частей, два рукава, две стойки манометра, бак, подставка стационарная ПС-1, подставка, блок ПСИ переключателя, рабочий стол, тумба подкатная, принтер, клавиатура, шнур RS-232, кабель сетевой PC 220В, шнур USB 2.0 (п-п).

Шкаф системный предназначен для управления процессами проверки ОК, отображения и хранения результатов проверки объектов контроля (ОК). Процесс проверки осуществляется путём выдачи управляющих команд и получения измерительной информации с блоков, подключаемых по интерфейсу RS-232C.

Компьютер (ПК) предназначен для управления режимами работы комплекса и работает под управлением операционной системы (ОС) и программного обеспечения (ПО).

Источник бесперебойного питания предназначен для бесперебойного питания ПК.

Пульт проверочный предназначен для коммутации комплекса со средствами поверки при проведении первичной и периодических поверок.

Комплект жгутов предназначен для коммутации ОК с комплексом.

Функционально блоки включают в себя измерительные каналы (ИК):

Блок МПТ СПАН.402221.001

ИК воспроизведения частоты вращения;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК напряжения постоянного тока;

ИК воспроизведения частоты следования импульсов;

ИК напряжения переменного тока.

Блок МПК СПАН.407629.001

ИК воспроизведения угла поворота;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения напряжения постоянного тока;

ИК сопротивления постоянному току.

Блок МПК СПАН.407629.003

ИК воспроизведения угла поворота;

ИК усиления напряжения переменного тока;

ИК-воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК сопротивления постоянному току.

Блок МПДТ СПАН.441542.001

ИК воспроизведения избыточного давления жидкости;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения сопротивления переменному току;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПДТ СПАН.441542.002

ИК воспроизведения избыточного давления жидкости;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения сопротивления переменному току;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПЧ СПАН.403 531.001

ИК воспроизведения частоты следования импульсов;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПР СПАН.403 531.003

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения частоты напряжения переменного тока;

ИК воспроизведения электрической емкости;

Измеритель иммитанса Е7-20

ИК электрической емкости.

Термостат металлоблочный Fast Cal Low

ИК воспроизведения температуры.

Блок МПТ СПАН 402221.001

ИК воспроизведения частоты вращения

Принцип действия ИК основан на воспроизведении механического вращения путём подачи команд на сервоусилитель для установки частоты вращения и использования оптической обратной связи для стабилизации частоты вращения.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях постоянного тока прямым методом расчета среднеквадратичного значения из массива мгновенных отсчетов АЦП

ИК воспроизведения частоты следования импульсов

Принцип действия ИК основан на формировании частоты с помощью управляемого генератора с кварцевой стабилизацией на принципе DDS (прямой цифровой синтез частоты)

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях переменного тока прямым методом расчета среднеквадратичного значения из массива мгновенных отсчетов АЦП.

Блок МПК СПАН 407629.001

ИК воспроизведения угла поворота

Принцип действия ИК основан на формировании угла поворота сервоприводом в составе двигателя, блока управления, датчика положения. Сигналы с датчика положения поступают в блок управления. На основании полученных сигналов блок управления рассчитывает текущее положение ротора двигателя и при необходимости производит коррекцию сигналов, подаваемых на двигатель для поддержания заданного угла с необходимой точностью.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью полевого транзистора (ПТ). Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

Блок МПК СПАН.407629.003

ИК воспроизведения угла поворота

Принцип действия ИК основан на формировании угла поворота сервоприводом в составе двигателя, блока управления, датчика положения. Сигналы с датчика положения поступают в блок управления. На основании полученных сигналов блок управления рассчитывает текущее положение ротора двигателя и при необходимости производит коррекцию сигналов, подаваемых на двигатель для под держания заданного угла с необходимой точностью'

ИК ослабления напряжения переменного тока

Принцип действия ИК основан на подачи входного напряжения на вход перемножающего ЦАП. Блок управления формирует цифровой код соразмерно требуемому ослаблению и так же передает его в ЦАП для формирования выходного напряжения.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

Блок МПДТ СПАН.441542.001

ИК воспроизведения избыточного давления жидкости

Принцип действия ИК основан на измерении давления, которое создаётся в рабочих полостях проверяемых приборов с помощью нагнетания жидкости гидроцилиндром. Перемещение гидроцилиндра создаёт избыточное давление в рабочих полостях ОК. Гидроцилиндр соединён с приводом, который управляется блоком управления. Давление в рабочих полостях ОК контролируется с помощью датчиков давления. Сигналы с датчиков давления так же поступают в блок управления. На основе сигналов с датчиков давления, блок управления формирует управляющие сигналы для привода, который обеспечивает установку или поддержание требуемого давления.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока. Производится с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью полевого транзистора (ПТ). Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно производится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК воспроизведения сопротивления переменному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью ПТ. Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на прямом измерении температуры с помощью платинового термометра сопротивления (ПТС). При изменении температуры чувствительного элемента ПТС происходит изменение его сопротивления и по известным градуировочным характеристикам проводится пересчет полученного значения сопротивления в температуру чувствительного элемента.

Блок МПДТСПАН.441542.002

ИК воспроизведения избыточного давления жидкости

Принцип действия ИК основан на измерении давления, которое создаётся в рабочих полостях проверяемых приборов с помощью нагнетания жидкости гидроцилиндром. Перемещение гидроцилиндра создаёт избыточное давление в рабочих полостях ОК. Гидроцилиндр соединён с приводом, который управляется блоком управления. Давление в рабочих полостях ОК контролируется с помощью датчиков давления. Сигналы с датчиков давления так же поступают в блок управления. На основе сигналов с датчиков давления, блок управления формирует управляющие сигналы для привода, который обеспечивает установку и поддержание требуемого давления.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью ПТ. Изменение'напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется. Данный процесс проводится непрерывно.

ИК воспроизведения сопротивления переменному току

Принцип действия ИК основан на формировании сопротивления переменному току с помощью ПТ. Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на прямом измерении температуры с помощью платинового термометра сопротивления (ПТС). При изменении температуры чувствительного элемента ПТС происходит изменение его сопротивления и по известным градуировочным характеристикам проводится пересчет полученного значения сопротивления в температуру чувствительного элемента.

Блок МПЧ СПАН.403531.001

ИК воспроизведения частоты следования импульсов

Принцип действия ИК основан на формировании частоты следования импульсов с помощью специализированной микросхемы генератора импульсов.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на воспроизведении температуры с помощью элемента Пельтье. В качестве датчика обратной связи, для под держания температуры применяется ПТС.

Блок МПР СПАН.403531.003

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения частоты напряжения переменного тока

Принцип действия ИК основан на формировании частоты с помощью управляемого генератора с кварцевой стабилизацией на принципе DDS (прямой цифровой синтез частоты)

ИК воспроизведения электрической емкости

Принцип действия ИК основан на формировании электрической емкости с помощью механически управляемого конденсатора переменной емкости (КПЕ) с контролем положения ротора КПЕ.

Измеритель иммитанса Е7-20

ИК электрической емкости

Принцип ИК основан на преобразовании иммитансных параметров измеряемого объекта в два напряжения, одно из которых пропорционально току, протекающему через исследуемый объект, другое напряжению на нем. Отношение этих напряжение равно комплексной проводимости или комплексному сопротивлению объекта.

Термостат металл о блочный Fast Cal Low

ИК воспроизведения температуры

Принцип действия ИК основан на воспроизведении температуры программно управляемым калибратором температуры Fast Cal Low.

По условиям эксплуатации’комплексы относятся к группе 1.1 по ГОСТ РВ 20.39.309-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °C и относительной влажности воздуха до 80 % при температуре 25 °C, без предъявления требований к механическим воздействиям.

Общий вид комплекса представлен рисунках 1 и 2.

Для защиты от несанкционированного доступа выполнено опломбирование. Схема опломбирования представлена на рисунках 3-6.

Блок МПТ, блоки МПК (2 шт), блоки МПДТ (2 шт), блок МПЧ и блок МПР пломбируются поверх винта крепления передней и задней панели (рисунок 3, для примера представлен блок МПТ)

Пульт проверочный ПП МПТ, пульты проверочные МПК, пульты проверочные МПДТ, пульт проверочный МПР пломбируются поверх винтов передней панели (рисунок 4, для примера представлен пульт МПДТ).

Блок КХЛ пломбируется поверх винта крепления сверху (рисунок 5).

Блок проверки приемников температур, блок проверки термоприемников пломбируются поверх винта крепления сверху (рисунок 6, для примера представлен блок проверки приемников температур).

• 1 - Стойка;

• 2 - Подставка стационарная ПС-1;

• 3 - Пульт проверочный МПК;

• 4 - Пульт проверочный МПК;

• 5 - Пульт проверочный МПТ;

• 6 - Принтер Laser Jet Pro Pl 102;

• 7 - Подставка;

• 8 - Пульт проверочный МПДТ;

• 9 - Пульт проверочный МПР;

• 10 - Блок проверки термоприемников;

• 11 - Бак;

  • 12- Блок КТХ;

  • 13- БлокМПР;

  • 14- Блок МПДТ;

  • 15- БлокМПЧ;

  • 16 - Стойка манометра;

  • 17 -Блок МПТ;

  • 18- Блок МПК;

  • 19- Блок МПК;

  • 20 - Шкаф системный;

  • 21 - Монитор.

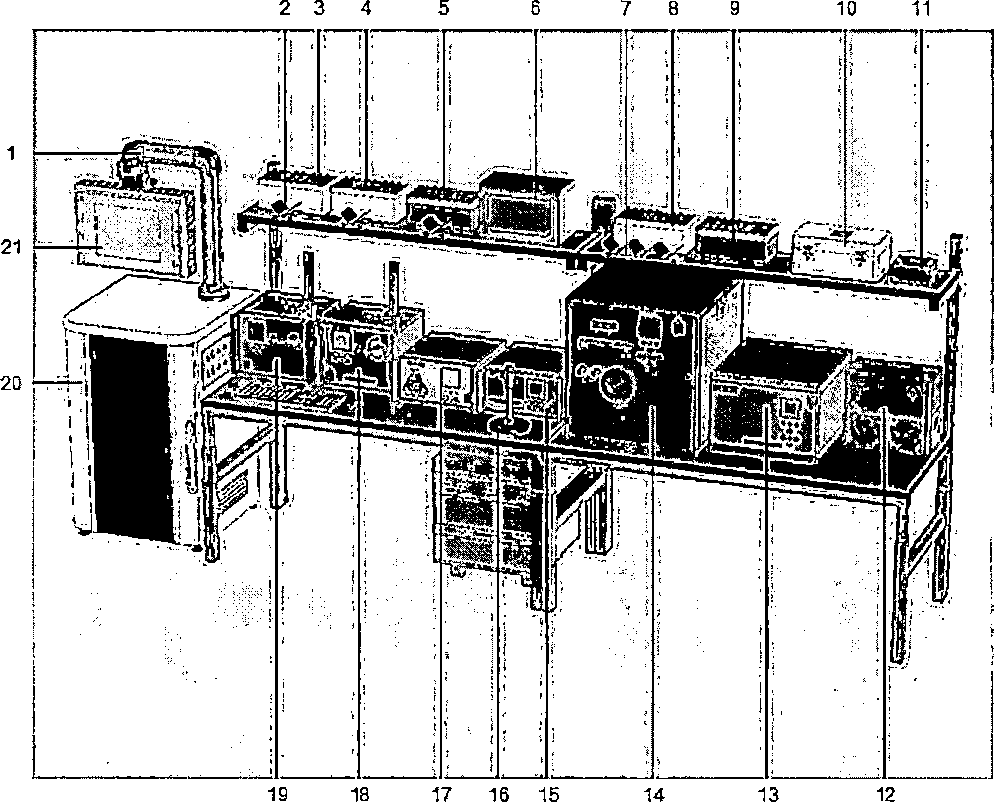

Рисунок 1 - Общий вид комплекса

Место нанесения ззнака утверждения типа

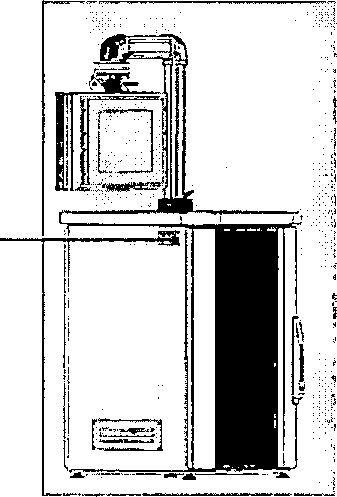

Рисунок 2 - Общий вид шкафа системного

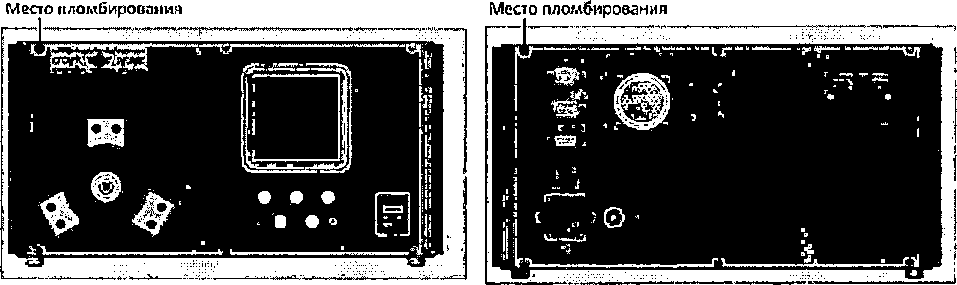

Рисунок 3 - Схема опломбирования блока МПТ (передняя панель и задняя панель)

Men cTnTi йАлбйравания

1

Рисунок 4 - Схема опломбирования пульта проверочного МПТ

.Место пломбирования

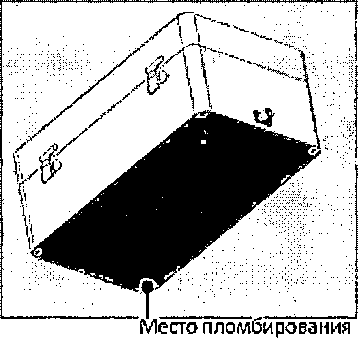

Рисунок 5 - Схема опломбирования блока КТХ (снизу)

Рисунок 6 - Схема опломбирования блока проверки термоприемников

Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой библиотеку подключения к измерительным платам и устройствам.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на идентификационный шильд на боковой стороне шкафа системного комплекса металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплект поставки комплекса

Примечание - * оборудование, поставляемое по отдельному заказу.

осуществляется по документу СПАН.441460.107 МП1 «Комплексы контрольно-проверочные КПК-7. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.09.2016 г. и ФГБУ «ГНМЦ» Минобороны России 22.08.2017 г.

Основные средства поверки:

• -     вольтметр универсальный В7-78/1 (per. № 52147-12): верхний предел измерений напряжения постоянного тока до 100 В, пределы допускаемой абсолютной погрешности ±(0,0045 % от измеряемой величины + 0,6 мВ); верхний предел измерений напряжения переменного тока до 750 В, пределы допускаемой основной погрешности ±(0,06 % от измеряемой величины + 0,3 В) в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений частоты от 40 Гц до 300 кГц, пределы допускаемой основной погрешности ±(0,0001 % от измеряемой величины + 0,001 Гц); верхний предел измерений силы постоянного тока до 1 А, пределы допускаемой абсолютной погрешности ±(0,12 % от измеряемой величины +10 мкА); верхний предел измерений силы переменного тока до 1 А, пределы допускаемой абсолютной погрешности ±(0,1 % от измеряемой величины + 400 мкА) в диапазоне частот от 20 до 1000 Гц;

• -     прибор для измерений частоты вращения Testo 465 (per. № 48431-11): диапазон измерений частоты вращения от 20 до 9999 об/мин, пределы допускаемой относительной погрешности измерений частоты вращения ±0,05 %;

магазин сопротивлений Р4831 (per. № 38510-08): диапазон воспроизведения сопротивления постоянному току от 0,021 до 111111,10 Ом, класс точности 0,02/2Т0'⁶;

• -     термостат металлоблочный Fast Cal Low: диапазон воспроизведения температуры от минус 35 до 140 °C, пределы допускаемой абсолютной погрешности воспроизведения температуры ±0,15 °C;

цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 4 кгс/см²; класс точности 0,1;

• -    цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 6 кгс/см²; класс точности 0,1;

цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 16 кгс/см²; класс точности 0,1;

цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 40 кгс/см²; класс точности 0,1;

• -    цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 160 кгс/см; класс точности 0,1;

• -    цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 400 кгс/см²; класс точности 0,1;

• -    цифровой манометр ДМ-5002 (per. № 49867-12): диапазон измерений избыточного давления от 0 до 600 кгс/см²; класс точности 0,1;

измеритель нелинейных искажений С6-12 (per. № 9081-83): диапазон измерений коэффициента гармоник до 10 %, пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ±0,55 %;

• -    уровень электронный CLINOTRONIC PLUS (per. № 57059-14): диапазон измерений угла от минус 45 до 45°, пределы допускаемой абсолютной погрешности измерений угла ±3';

• -     частотомер электронно - счетный 43-85/3 (per. № 32359-06): диапазон измеряемых частот сигнала синусоидальной формы от 0,001 Гц до 150 МГц, основная относительная погрешность измерений частоты синусоидальных сигналов ±(8о + 7-10‘⁹/tc4 + 5зап), где 8о -относительная погрешность по частоте внутреннего кварцевого генератора (не более ±1-10⁷ за год), Ззап-относительная погрешность, обусловленная системой запуска, ten - установленное время счета.

• -     измеритель иммитанса Е7-20 (рег.№ 27904-12): диапазон измерений электрической емкости от 160 пФ до 600 пФ, относительная погрешность 6С = 3Z, где 5Z - относительная погрешность измерений модуля комплексного сопротивления и составляет ±0,2 % (предел измерений |Z| - 1МОм, частота 1 кГц, напряжение 1 В).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ РВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.107 ТУ Комплекс контрольно-проверочный КПК-7. Технические условия

Акционерное общество «Научно-производственное объединение «СПАРК»

(АО «НПО «СПАРК»)

ИНН 7810481471

Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12

Почтовый адрес: 190000, Санкт-Петербург, BOX № 6003

Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru

E-mail: info@sparc-npo.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
