ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тягомеры ДТ-С2, ДТ-СН, ДТ-СВ, напоромеры ДН-С2, ДН-СН, ДН-СВ, тягонапоромеры ДГ-С2, ДГ-СН, ДГ-СВ показывающие сигнализирующие

Тягомеры ДТ-С2, ДТ-СН, ДТ-СВ, напоромеры ДН-С2, ДН-СН, ДН-СВ, тягонапоромеры ДГ-С2, ДГ-СН, ДГ-СВ показывающие сигнализирующие (в дальнейшем -приборы) предназначены для измерения вакуумметрического и избыточного давления воздуха, природных газов, неагрессивных к контактируемым материалам и для коммутации внешних электрических цепей в системах общепромышленной (в том числе котельной) автоматики при достижении порогового значения измеряемого давления.

Приборы не предназначены для применения во взрывоопасных зонах.

Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

Конструктивно приборы состоят из следующих основных узлов: мембранной коробки, множительного механизма, отсчетного устройства и сигнального устройства.

Формирование электрического сигнала при достижении предельного значения измеряемого давления производится бесконтактным методом: путем перекрытия экраном, расположенным на стрелке прибора, инфракрасного потока, идущего от светодиода. Формирование и обработка сигналов выполнены на базе элементов электроники.

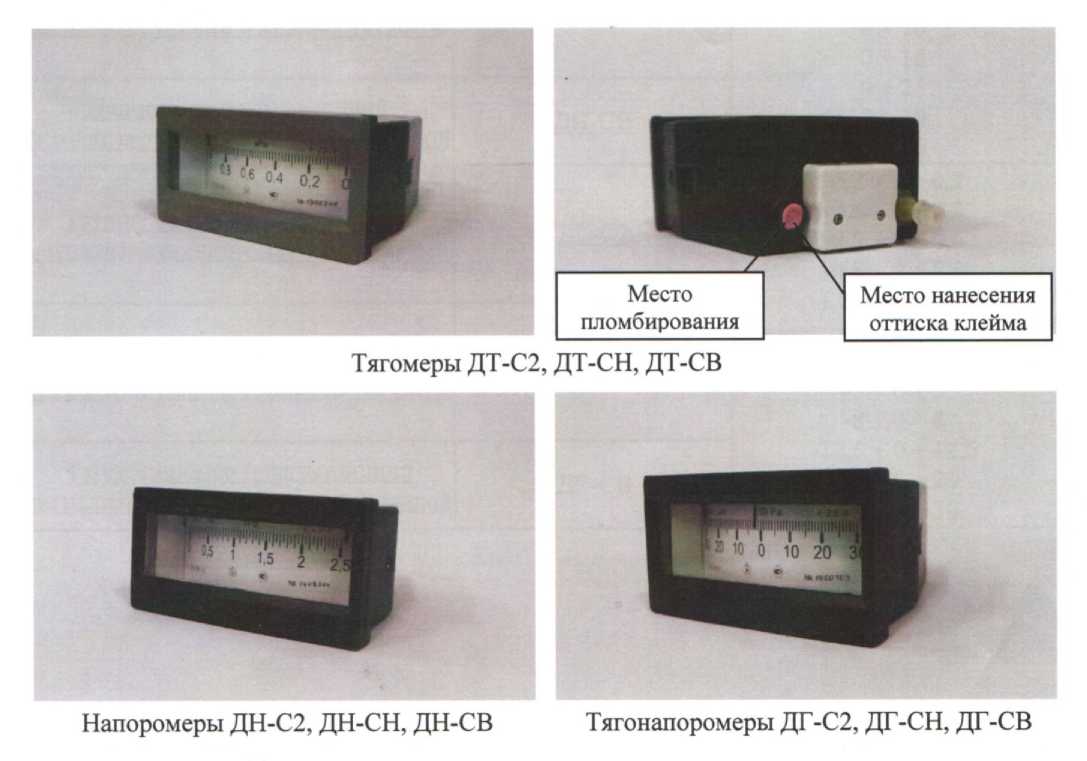

Напоромеры ДН-С2, ДН-СН, ДН-СВ

Тягонапоромеры ДГ-С2, ДГ-СН, ДГ-СВ

Тягомеры ДТ-

Место

пломбирования

С2, ДТ-СН, ДТ-СВ

Место нанесения оттиска клейма

Программное обеспечение отсутствует.

Наименование, условное обозначение, диапазон показаний приборов указан в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Пределы допускаемой основной погрешности показаний и срабатывания сигнализации приборов, выраженные в процентах от диапазона показаний, должны соответствовать указанным в таблице 2.

Таблица 2 - Пределы допускаемой погрешности

Приборы по устойчивости к климатическим воздействиям соответствуют исполнению У и Т категории размещения 3, но для работы при температуре от минус 5 до плюс 50°С.

Приборы устойчивы к воздействию относительной влажности окружающего воздуха:

• - до 98% при 25°С и более низких температурах для исполнения УЗ;

• - до 98% при 35°С и более низких температурах для исполнения ТЗ.

По защищенности от попадания внутрь твердых тел приборы соответствуют степени защиты IP40.

Питание приборов - постоянный ток, напряжением (24_-⁺²_3,^,4₆)В.

Средняя наработка на отказ не менее 66000 ч.

Габаритные размеры не более 72х144х175 мм. Масса не более 0,7 кг.

наносится на циферблат и эксплуатационную документацию.

Комплектность средства измерений

Таблица 3

Поверка приборов производится по методике поверки, приведенной в приложении А руководства по эксплуатации ЦТКА.406123.004 РЭ следующими эталонами:

- микроманометр жидкостный компенсационный МКВ 2500-0,02 ТУ 14-13-015-79, верхний предел измерения 2500 Па, класс точности 0,02;

- мановакууметр образцовый МВО, верхний предел измерения ±20 кПа, класс точности 0,15;

- манометр образцовый МО, верхний предел измерений 100 кПа, класс точности 0,15;

- комплекс для измерения давления цифровой модернизированный ИПДЦ-М, пределы измерения 16, 25, 40, класс точности 0,06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методы измерений приведены в руководстве по эксплуатации ЦТКА.406123.004 РЭ

Нормативные и технические документы, устанавливающие требования к тягомерам ДТ-С2, ДТ-СН, ДТ-СВ, напоромерам ДН-С2, ДН-СН, ДН-СВ, тягонапоромерам ДГ-С2, ДГ-СН, ДГ-СВ показывающим сигнализирующим.

• 1. ГОСТ 2405-88 «Манометры, вакууметры, мановакууметры, напоромеры, тягомеры и тягонапоромеры. Общие Технические условия».

• 2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

• 3. ТУ 311-00227471.038-94 «Тягомеры ДТ-С2, ДТ-СН, ДТ-СВ, напоромеры ДН-С2, ДН-СН, ДН-СВ, тягонапоромеры ДГ-С2, ДГ-СН, ДГ-СВ. Технические условия»
