№1393 от 17.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96012
О переоформлении свидетельства об утверждении типа средства измерений № 33631 "Термостаты жидкостные ТЕРМОТЕСТ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1393 от 17.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 июня 2019 г. № 1393
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 33631 «Термостаты жидкостные ТЕРМОТЕСТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Термэкс» от 11 апреля 2019 г. № 108-И/19, № 110-И/19 приказываю:
-
1. Внести изменения в описание типа на термостаты жидкостные ТЕРМОТЕСТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39300-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ТКЛШ 0.515.003 МП «Термостаты жидкостные ТЕРМОТЕСТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС», и распространить действие документа на термостаты жидкостные ТЕРМОТЕСТ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 33631 «Термостаты жидкостные ТЕРМОТЕСТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39300-08, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
2
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
(-----------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
НИЯ О СИПИФИКАТг.
сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен; с 08.11.2018 до 08.11.2019 _______________________________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1393
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термостаты жидкостные ТЕРМОТЕСТ
Назначение средства измеренийТермостаты жидкостные ТЕРМОТЕСТ (далее — термостаты) предназначены для воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке средств измерений температуры погружного типа методом непосредственного сличения с эталонным термометром.
Описание средства измеренийПринцип действия термостатов жидкостных ТЕРМОТЕСТ основан на поддержании заданной температуры циркулирующего теплоносителя и обеспечении равномерного температурного поля в рабочей ванне термостата. Циркуляция теплоносителя и поддержание заданной температуры посредством нагрева осуществляется блоком регулирования температуры. Охлаждение теплоносителя осуществляется за счет теплообмена с окружающей средой, либо с помощью встроенной холодильной машины.
Термостаты выпускаются в следующих модификациях: ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300, ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-05-1, отличающихся конструктивными особенностями и диапазоном воспроизведения температуры.
Термостаты жидкостные ТЕРМОТЕСТ состоят из блока регулирования температуры 1 и ванны 2 (рисунок 1). В ванне термостатов ТЕРМОТЕСТ-200 и ТЕРМОТЕСТ-300 располагаются основная и рабочая ванны. В ванне термостатов ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-05-1 располагаются холодильная машина, основная и рабочая ванны.
В каждом термостате имеются:
- четыре независимых секундомера, при помощи которых можно определять интервалы времени длительностью до 10000 секунд с разрешением 0,1 с. Каждый секундомер может определять длительность двух последовательных интервалов;
- часы реального времени, с помощью которых можно автоматически включать и/или выключать термостат в заданное время;
- встроенный таймер со звуковым сигналом для напоминания об истечении установленного интервала времени;
- порт USB и опциональные порты RS-232 и RS-485 для управления термостатом.
Для термостатов предусмотрено применение специального автономного программного обеспечения (ПО) «MasterGraph» для управления их работой и записи значений температуры теплоносителя в текстовом и графическом виде, а также библиотеки динамической компоновки hidt.dll, позволяющей многократное использование различных программных приложений и упрощающей написание собственного ПО для работы с термостатами. ПО «MasterGraph» находится в свободном доступе для скачивания, а библиотека поставляется по запросу потребителя.

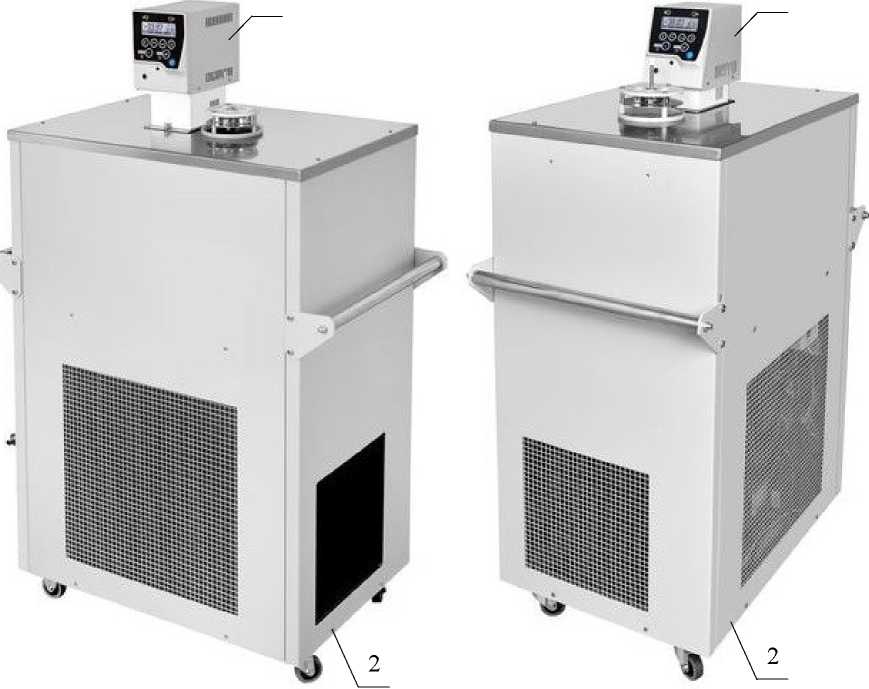

Фотографии общего вида термостатов представлены на рисунке 1.
1
“"ilТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40 ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300
1 1
ТЕРМОТЕСТ-05 ТЕРМОТЕСТ-05-1
Рисунок 1 - Общий вид термостатов жидкостных ТЕРМОТЕСТ
Пломбирование термостатов не предусмотрено
Программное обеспечениеПрограммное обеспечение термостатов состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера блока регулирования температуры. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 — Идентификационные данные встроенного ПО термостатов жидкостных ТЕРМОТЕСТ
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТЕРМЭКС ТОМСК |
|
Номер версии ПО, не ниже |
vl.0.0 |
|
Цифровой идентификатор программного обеспечения |
не доступен |
Основные метрологические и технические характеристики термостатов приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики термостатов
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых температур, °C:
|
от -80 до +30 от -40 до +105 от -30 до +105 от +40 до +200 от +95 до +300 |
|
Нестабильность поддержания установленной температуры (±о)( ) в течение 30 минут, °C, не более:
|
±0,02 ±0,01 |
|
Неоднородность температурного поля в рабочей ванне термостата (на глубине не менее 10 мм от поверхности теплоносителя), °C, не более:
|
±0,02 ±0,10 ±0,01 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Нестабильность поддержания установленной температуры и неоднородность температурного поля термостата в рабочих условиях применения, в долях от этих характеристик в нормальных условиях |
1,5 |
|
Примечание: (*) За нестабильность поддержания установленной температуры принимают стандартное отклонение повторяемости (о) при доверительной вероятности Р=0,95 за промежуток времени 30 минут, которое вычисляют по формуле: | |
|
Наименование характеристики |
Значение |
|
1 2(/Р:2 а = к)' п1 , при k=2, где: tcp — среднее арифметическое значение температуры, полученное при регистрации данных по одному из предложенных вариантов, °C; ti — значение температуры в i-той точке массива данных; n — количество измерений в массиве данных. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, кВт, не более: | |
|
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1 |
4,2 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40 |
3,5 |
|
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300 |
2,5 |
|
Размеры рабочей ванны, мм: | |
|
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1 |
090x430 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40 |
090x430 |
|
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300 |
090x520 |
|
Габаритные размеры термостата, мм, не более: | |
|
- ТЕРМОТЕСТ-05 |
800x500x1220 |
|
- ТЕРМОТЕСТ-05-1 |
500x800x1220 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40 |
450x700x810 |
|
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300 |
360x360x900 |
|
Масса, кг, не более: | |
|
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1 |
115 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40 |
70 |
|
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300 |
35 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C | |
|
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1 |
от +10 до +25 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200, | |
|
ТЕРМОТЕСТ-300 |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет: | |
|
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1 |
5 |
|
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200, | |
|
ТЕРМОТЕСТ-300 |
7 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
наносится на маркировочную наклейку термостатов и на титульный лист эксплуатационной документации печатным способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Ванна термостата:
|
ТКЛШ 4.106.010-05 ТКЛШ 4.106.010-03 ТКЛШ 4.106.024 ТКЛШ 4.106.024-17 ТКЛШ 4.106.001-03 |
1 шт. |
|
Блок регулирования температуры:
|
ТКЛШ 3.222.009-23 ТКЛШ 3.222.009-22 ТКЛШ 3.222.009-13 ТКЛШ 3.222.009-15 |
1 шт. |
|
Кабель соединительный:
|
ТКЛШ 4.853.008-02 ТКЛШ 4.853.008 |
1 шт. |
|
Руководство по эксплуатации термостатов:
|
ТКЛШ 2.998.519 РЭ ТКЛШ 2.998.013 РЭ ТКЛШ 2.998.034 РЭ |
1 экз. |
|
Руководство по эксплуатации блоков регулирования*- ):
|
ТКЛШ 3.222.009-23 РЭ ТКЛШ 3.222.009-22 РЭ ТКЛШ 3.222.009-15 РЭ |
1 экз. |
|
Методика поверки |
ТКЛШ 0.515.003 МП с изменением №1 |
1 экз. |
|
Примечание: () Входит в комплект поставки блоков регулирования | ||
осуществляется по документу ТКЛШ 0.515.003 МП «Термостаты жидкостные ТЕРМОТЕСТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15.03.2019 г.
Основные средства поверки:
Рабочие эталоны 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный № 23245-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к термостатам жидкостным ТЕРМОТЕСТГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-054-44229117-2008 «Термостаты жидкостные ТЕРМОТЕСТ. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)
ИНН 7018039587
Адрес: 634055, г. Томск, пр. Академический, д. 4, стр. 3
Тел./факс: +7 (3822) 49-21-52, 49-26-31
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
