МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФВДДОАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

О переоформлении свидетельства об утверждении типа средства измерений № 54792 «Установки измерительные «Т»-ГЗУ-М» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли •Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ' метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «Завод нефтегазового оборудования «ТЕХНОВЕК» от 16 марта 2016 г. № 1117 и № 1118 приказываю:

• 1. Внести изменения в описание типа на установки измерительные «Т»-ГЗУ-М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57092-14, изложив его в новой редакции согласно приложению к настоящему

приказу.

• 2. Переоформить свидетельство об утверждении типа № 54792 «Установки измерительные «Т»-ГЗУ^:М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57092-14 и срока действия до 16 апреля 2019 г. в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

^адл*»нн_СГпа

J. ^arilB»oii

.С.Голубев

Сертификат; 18BA1B0002008D011SBB Кому выдан: Голубев Сергей Сергеевич ^ейста*пеле«с18^2015до18ДГ2016

• 4. Контроль за исполнением настоящего приказ

Заместитель Руководителя

Федерального агентства

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии от «26» мая 2016 г. № 640

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные типа «Т»-ГЗУ-М

Установки измерительные типа «Т»-ГЗУ-М предназначены для измерений массового расхода и массы сырой нефти, массового расхода и массы сепарированной нефти без учета воды, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Принцип действия установок измерительных типа «Т»-ГЗУ-М основан на измерениях счетчиками-расходомерами параметров потока продукции нефтяной скважины. При подаче на вход установок измерительных типа «Т»-ГЗУ-М продукции нефтяной скважины (нефтегазоводяной смеси) обеспечивается либо попеременное наполнение и опорожнение сепаратора жидкостью, либо постоянное истечение жидкости с поддержанием в сепараторе постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Влагомер регистрирует текущее содержание воды в жидкости (содержание воды в сырой нефти может также определяться лабораторным (расчетным) методом). Контроллер обрабатывает информацию от средств измерений, отображает ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.

В состав установок измерительных типа «Т»-ГЗУ-М входят:

• - блок технологический (далее - БТ);

• - блок аппаратурный (далее - БА).

БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений и установленного в нем, технологического оборудования:

• - счетчиков-расходомеров массовых Micro Motion модификаций F, CMF (Госреестр №45155-10, далее - Micro Motion), или счетчиков-расходомеров массовых кориолисовых «ROTAMASS», модификаций RCCS, RCCT, RCCF, модели 30-39 (Госреестр № 27054-09, далее - «ROTAMASS»), или расходомеров массовых «Promass» (Госреестр № 15201-11, далее -«Promass»), или счетчиков-расходомеров массовых СКАТ (Госреестр № 60937-15, далее -СКАТ);

• - счетчиков газа вихревых СВГ (Госреестр № 13489-07, далее - СВГ);

• - измерителя обводненности Red Eye® моделей Red Eye® 2G и Red Eye® Multiphase (Госреестр № 47355-11, далее - Red Eye), или влагомера сырой нефти ВСН-2 (Госреестр № 48716-12, далее - ВСН-2), или влагомера поточного ВСН-АТ (Госреестр № 62863-15, далее -ВСН-АТ);

• - датчиков давления МС2000 (Госреестр № 17974-01) или датчиков давления Метран-55 (Госреестр №18375-08) или датчиков давления Метран-150 (Госреестр №32854-09);

• - термопреобразователей с унифицированным выходным сигналом Метран-270-Ех

(Госреестр №  21968-11, далее - Метран-270-Ех) или термопреобразователей с унифицированным выходным сигналом Метран-2700 (Госреестр № 38548-08, далее - Метран-2700) или преобразователей температуры Метран-280-Ех (Госреестр № 23410-08, далее -Метран-280-Ех);

• - сепаратора, служащего для сепарации газа от жидкости (сырой нефти), оснащенного системой регулирования уровня жидкости (датчика гидростатического давления, поплавкаи др.);

• - переключателя скважин многоходового (далее - ПСМ);

• - трубопроводной обвязки, служащей для соединения входов установки с входом сепаратора через ПСМ, и выходов сепаратора (жидкостной и газовой линии) - с выходным коллектором;

• - системы отопления и вентиляции.

БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:

-контроллера SCADAPack на основе измерительных модулей серии 5000 (Госреестр № 50107-12, далее - SCADAPack), или контроллера программируемого DirectLOGIC (Госреестр № 17444-11, далее - DirectLOGIC), или контроллера измерительного R-AT-MM (Госреестр № 61017-15, далее - R-AT-MM);

• - шкафа силового для питания установки, систем отопления, освещения и вентиляции;

• - шкафа вторичного оборудования (с газоанализатором и пожаро - охранной сигнализацией).

Установки измерительные типа «Т»-ГЗУ-М имеют модификации, указанные в таблице 1.

Таблица 1 - Модификации установок измерительных типа «Т»-ГЗУ-М.

В зависимости от модификации, установки измерительные типа «Т»-ГЗУ-М обеспечивают:

• - прямые измерения массового расхода и массы сырой нефти;

• - прямые и косвенные измерения объемного расхода и объема газа, выделившегося в результате сепарации, с приведением к стандартным условиям;

• - прямые и косвенные измерения объемной доли воды в сырой нефти;

• - косвенные измерения массового расхода и массы сепарированной нефти без учета воды.

Общий вид установок измерительных типа «Т»-ГЗУ-М приведен на рисунке 1.

Рисунок 1 - Общий вид установок измерительных типа «Т»-ГЗУ-М

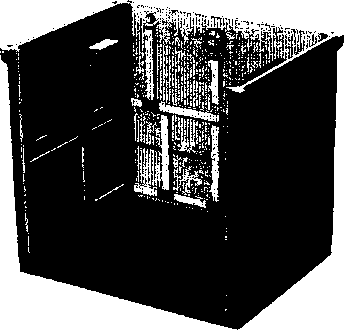

Блок аппаратурный

Программное обеспечение

Программное обеспечение установок измерительных «Т»-ГЗУ-М обеспечивает сбор, учет, хранение и передачу информации о количестве извлекаемых из недр нефти и нефтяного газа и их параметров. Система контроля и управления состоит из контроллера и сенсорной ЖК панели установленных в шкафу управления.

Идентификационные данные программного обеспечения (далее - ПО) установок измерительных «Т»-ГЗУ-М приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.

Пломбирование на предприятии-изготовителе осуществляется путем нанесения пломб или наклеек в места, указанные стрелками на рисунке 2.

Рисунок 2 - Схема пломбирования контроллеров установок измерительных типа «Т»-ГЗУ-М

Метрологические и технические характеристики

Основные метрологические и технические характеристики установок измерительных типа «Т»-ГЗУ-М приведены в таблице 3.

Таблица 3  - Основные метрологические и технические характеристики установок

измерительных типа «Т»-ГЗУ-М.

наносится в центр титульных листов паспорта и руководства по эксплуатации установок типографическим способом, на табличках БТ и БА - методом гравировки.

Комплект поставки установок измерительных типа «Т»-ГЗУ-М приведен в таблице 4.

Поверка осуществляется по документу: МП 0396-9-2016 «Инструкция. ГСП. Установки измерительные типа «Т»-ГЗУ-М. Методика поверки», утвержденному ФГУП «ВНИИР» 20 февраля 2016 г.

Перечень эталонов, применяемых при поверке:

• - Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011, диапазон расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м³/ч (для газа), суммарные неопределенности: расхода газа находится в пределах ± 0,38 %, расхода жидкости находится в пределах ± 0,46 %;

• - Рабочий эталон единиц массового расхода (массы) воды 2-го разряда в диапазоне от 2 до 3000 т/сут. и объемного расхода (объема) воздуха 1-го разряда в диапазоне от Одо 8000 н.м³/сут. №УПР-001. Пределы допускаемой относительной погрешности при измерении массы жидкости ± 0,15 %, при измерении объема газа ± 0,5 %.

Знак поверки наносится на свидетельство о поверке установок измерительных типа «Т»-ГЗУ-М ударным методом в виде оттиска поверительного клейма или наклейки.

Методы измерений содержатся в документе: «ГСП. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными типа «Т»-ГЗУ-М, », утвержденной ОП ГНМЦ ОАО «Нефтеавтоматика» «3 0 »мая 2014 г. (свидетельство об аттестации МИ№ 01.00284-2010-019/01-2014 от «30» мая 2014 г.)

• 1 ГОСТ 8.637-2013 «ГСП. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

• 2 ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

• 3 ТУ 3667-014-49652808-2009 Установки измерительные типа «Т»-ГЗУ-М. Технические условия.

ООО «Завод нефтегазового оборудования «ТЕХНОВЕК»

427430, Удмуртская республика, г. Воткинск, 6 км Камской железной дороги, площадка «Сива»

тел./факс (34145) 6-03-00, 6-03-01, 6-03-02, E-mail: mfo@technovek.ru

ИНН 1828009678

«Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии».

Юридический адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А. Тел.(843)272-70-62, факс 272-00-32, e-mail: vniirpr@bk,ru.

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
