ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 807

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 807

Лист № 1 Регистрационный № 37973-08 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Альфа-радиометры радона аэрозольные РАА-3-01 «АльфаАЭРО»

Альфа-радиометры радона аэрозольные РАА-3-01 «АльфаАЭРО» (далее - «Аль-фаАЭРО») предназначены для измерения эквивалентной равновесной объемной активности (ЭРОА) радона-222 (радона) и радона-220 (торона) в воздухе жилых, рабочих помещений и на открытом воздухе.

Описание средства измерений

Принцип действия «АльфаАЭРО» основан на измерении спектрометрическим методом активности осажденных на аналитическом аэрозольном фильтре АФА-РСП-3 альфа-излучающих короткоживущих дочерних продуктов распада (ДПР) радона и торона при прокачке через фильтр воздуха с заданной постоянной скоростью.

Расчет активности ДПР и ЭРОА радона и торона в воздухе, а также оценка объемной активности (ОА) радона и среднегодового значения ЭРОА изотопов радона в воздухе закрытых помещений выполняется посредством программного обеспечения, встроенного в «АльфаАЭРО».

«АльфаАЭРО» является носимым измерительным прибором и позволяет выполнять измерения в экспрессном (кратковремменном) режиме или в режиме мониторинга (до 14 суток с периодом регистрации 1, 2 или 3 ч).

В состав «АльфаАЭРО» входит кремниевый полупроводниковый детектор с аналогоцифровым преобразователем, электронный блок управления, а также воздухозаборное устройство с электронным расходометром.

Программное обеспечение

Программное обеспечение (ПО), встроенное в электронный блок управления, позволяет проводить расчеты во время или после окончания пробоотбора и сравнение результатов измерений со значениями нормативов из действующей нормативно-методической документации, а также сохранять, удалять и передавать на персональный компьютер результаты измерений.

Программное обеспечение позволяет в диалоговом режиме посредством выводимых на экран информационных сообщений и команд пользователя, вводимых с помощью функциональных кнопок на панели управления «АльфаАЭРО», выполнять следующие операции:

• - измерение скорости счета от контрольного источника;

• - измерение фона;

• - измерение ЭРОА радона и торона в воздухе.

Структура программного обеспечения выражена в системе меню, выполняющих различные функции:

• - установка текущего времени и задание контрольного (нормативного) уровня среднегодовой ЭРОА изотопов радона;

- выполнение стандартных задач: контроль по источнику, измерение фона, измерение ЭРОА;

- отображение записанных результатов измерений;

- выбор режима измерений ЭРОА;

- ввод информации об объекте контроля перед запуском измерения;

- запуск или остановка измерения либо в экспрессном режиме «ПРОБООТБОР-ИЗМЕРЕНИЕ», либо в режиме «МОНИТОР»;

- выполнение расчетной оценки «фактора равновесия», ОА радона в воздухе, а также среднегодовой ЭРОА изотопов радона в воздухе закрытых помещений с учетом температурного влияния.

Идентификационные данные программного обеспечения приведены в таблице 1.

Т аб ли ца 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Общий вид «АльфаАЭРО» представлен на рисунке 1.

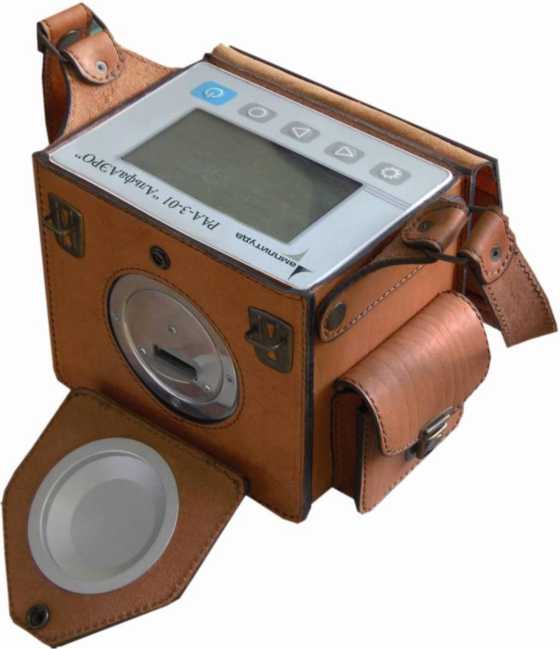

Рисунок 1 - Внешний вид альфа-радиометра радона аэрозольногоРАА-3-01 «АльфаАЭРО»

Диапазон измерений ЭРОА, Бк/м³                                  от 1 до 10⁶;

Пределы допускаемой относительной погрешности измерений ЭРОА, %

Чувствительность радиометра, Бк^-1с^-1, не менее,

Скорость прокачки воздуха номинальная, л/мин

Отклонение скорости прокачки воздуха от номинального значения, %

Время непрерывной работы в автономном режиме, ч, не менее,

Уровень собственного фона, с^-1, не более

Нестабильность показаний за 24 ч работы, %

Время установления рабочего режима, с, не более

Питание от встроенного аккумулятора напряжением, В

Мощность, потребляемая радиометром, Вт, не более .

Рабочие условия применения:

• - температура окружающего воздуха, °С                                от 5 до 40;

• - относительная влажность при +30°С (без конденсации влаги), %            до 95;

• - атмосферное давление, кПа                                        от 84 до 106;

Габаритные размеры (Д*Ш*В), мм, не более                       175*150*150

Масса, кг, не более                                                                2,0;

Средняя наработка на отказ, ч, не менее                                    10000;

Средний срок службы, лет, не менее                                            6.

Знак утверждения типа наносится на панель управления альфа-радиометра радона аэрозольного РАА-3-01 «АльфаАЭРО», а также на титульный лист руководства по эксплуатации АЖНС.412123.001РЭ типографским способом.

Комплектность средства измерений

Альфа-радиометр радона аэрозольный

Метод измерений изложен в документе «Альфа-радиометр радона аэрозольный РАА-3-01 «АльфаАЭРО». Руководство по эксплуатации АЖНС.412123.001РЭ».

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний;

АЖНС.412123.001ТУ   Альфа-радиометры   радона аэрозольные   РАА-3-01

«АльфаАЭРО». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «НТЦ Амплитуда»

(ООО «НТЦ Амплитуда»)

ИНН 7735092057

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-т Генерала Алексеева, д. 15

Почтовый адрес: 124460, г. Москва, а/я 120

Тел.: 8 495 777 13 59, факс: 8 495 777 13 58

info@amplituda.ru

www.amplituda.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево тел: +7 (495) 744-81-73, доб. 93-15 http://www.vniiftri.ru

E-mail: testing@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 807

Лист № 1 Регистрационный № 21730-13 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры - радиометры гамма-, бета- и альфа-излучения МКГБ-01 «РАДЭК»

Спектрометры - радиометры гамма- бета- и альфа-излучения МКГБ-01 «РАДЭК» (далее спектрометры, СПР) предназначены для измерения энергетического распределения гамма- и бета излучения и активности гамма-, бета- и альфа - излучающих радионуклидов.

Принцип действия СПР основан на регистрации гамма - квантов, бета или альфа-частиц, испускаемых радионуклидами, содержащимися в счетном образце, детектором соответствующего типа, который выдает электрический импульс, амплитуда которого пропорциональна энергии зарегистрированного гамма - кванта, бета- или альфа-частицы.

Спектрометр представляет собой лабораторный, выполненный в блочном исполнении прибор, состоящий из:

• -  аналого-цифрового преобразователя (анализатора импульсов) в виде встроенного или внешнего устройства;

• -  спектрометрических блоков детектирования гамма - излучения БДЕГ-63 (БДЕГ-80, БДЕГ-150, БДЕГ-К);

• -  спектрометрических блоков детектирования бета - излучения БДЕБ-60 (БДЕБ-70);

• -  радиометрических блоков детектирования бета-излучения БДБ-60 (БДБ-70);

• -  радиометрических блоков детектирования альфа - излучения БДА-60 (БДА-70);

• -  низкофоновых камер пассивной защиты от внешнего гамма-, бета- и альфа-излучения;

• -  персонального компьютера с программным обеспечением «ASW».

Для измерения гамма - спектров служат сцинтилляционные блоки детектирования БДЕГ-63, БДЕГ-80 или БДЕГ-150 на основе монокристалла NaI(Tl) размерами диаметр 63х63 мм, диаметр 80х80 мм или диаметр 150x100 мм, соответственно, сочлененного с фотоумножителем (ФЭУ).

В качестве полупроводникового детектора в блоке БДЕГ-К применяются серийно выпускаемые германий-литиевые детекторы типа ДГДК или ОЧГ фирм CANBERRA, ORTEC или BSI. Для охлаждения детектора применяется система охлаждения - сосуд Дьюара или электроохладитель. Работу блока детектирования обеспечивает спектрометрическое устройство СПУ-01М, которое содержит низковольтный блок питания, генератор высокого напряжения и спектрометрический блок.

В качестве детектора в блоке детектирования БДЕБ-60 или БДЕБ-70 используется сцинтиллятор из полистирола диаметром 60 или 70 мм, соответственно, и толщиной 10 мм.

В качестве детектора в блоке детектирования БДБ-60 или БДБ-70 используется сцинтиллятор из полистирола диаметром 60 мм и 70 мм, соответственно и толщиной 1 мм.

В качестве детектора в блоке детектирования БДА-60 или БДА-70 используется сцинтиллятор из ZnS(Ag) диаметром 60 мм и 70 мм.

Анализатор импульсов состоит из согласующего усилителя, аналого-цифрового преобразователя (АЦП) и цифро-аналогового преобразователя (ЦАП). АЦП предназначен для измерения амплитуд импульсных сигналов от детектора излучения, регистрации полученного цифрового кода в буферной памяти и передачи в компьютер информации через стандартный проводной или беспроводной интерфейс связи.

Общий вид спектрометра представлен на рисунке 1, блоков детектирования - на рисунке 2 . Общий вид защитных камер представлен на рисунках 3 и 4.

Пломбирование спектрометров от несанкционированного доступа не предусмотрено

Нанесение знака поверки на спектрометр не предусмотрено. Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

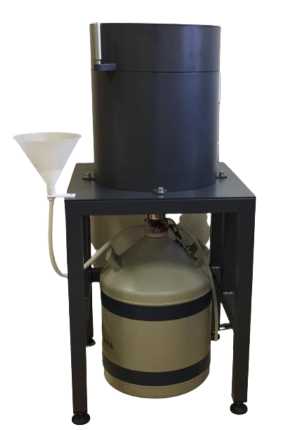

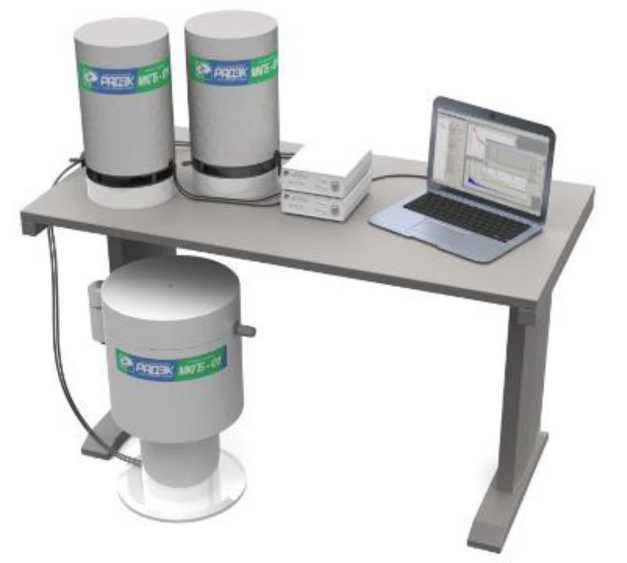

Рисунок 1 - Общий вид спектрометра-радиометра гамма- бета- и альфа-излучения

МКГБ-01 «РАДЭК»

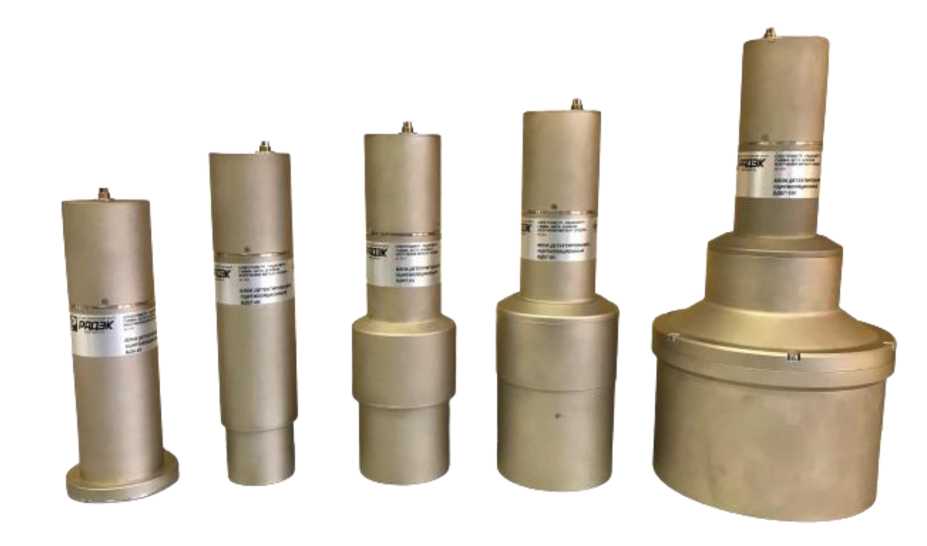

Рисунок 2 - Общий вид блоков детектирования

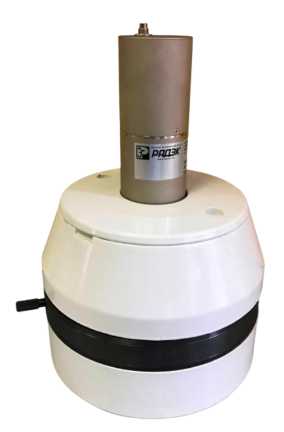

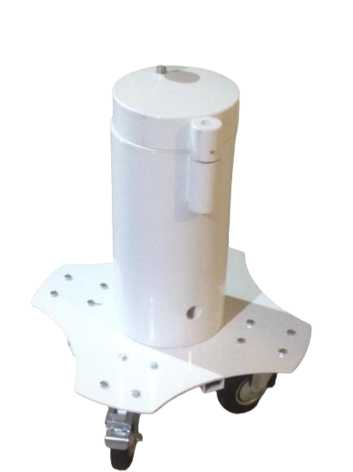

Рисунок 3 - Общий вид защитных камер блоков детектирования гамма - излуче-

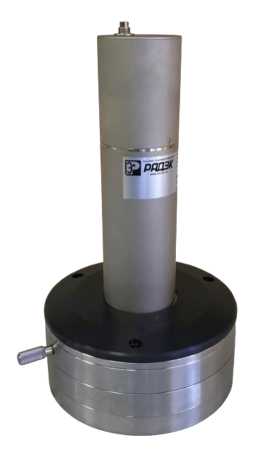

Рисунок 4 - Общий вид защитных камер блоков детектирования альфа- и бета-излучения

Спектрометр управляется с помощью программного обеспечения (ПО) «ASW», которое обеспечивает контроль аппаратуры через протоколы связи, а также отображение энергетического распределения (спектров), расчет и отображение активности, сохранение и протоколирование результатов. В программном обеспечении «ASW» имеется один метрологически значимый модуль asw.exe. Модуль может быть проконтролирован на целостность подсчетом контрольной суммы по методу CRC32. Идентификационные данные модуля представлены в таблице 1

Метрологически значимым является все ПО.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения спектрометров

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики спектрометра - радиометра гамма- бета- и альфа-излучения МКГБ-01 «РАДЭК»

Таблица 3 - Основные технические характеристики спектрометра - радиометра гамма-бета- и альфа-излучения МКГБ-01 «РАДЭК»

Таблица 4 - Габаритные размеры и масса составных частей спектрометра - радиометра гамма-бета- и альфа-излучения МКГБ-01 «РАДЭК»

наносится на маркировочную табличку блоков детектирования в виде наклейки и на титульный лист Руководства по эксплуатации ШФРК.412151.005 РЭ «Спектрометры - радиометры гамма-, бета- и альфа - излучения МКГБ-01 "РАДЭК" методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность спектрометров-радиометров гамма-, бета- и альфа-излучения МКГБ-01 «РАДЭК»

Примечания:

• 1. Модели и количество блоков детектирования, а также количество и вариант исполнения анализаторов согласовывается с Заказчиком при заказе спектрометра. В паспорте на спектрометр указываются обозначения согласованных блоков детектирования.

• 2. По согласованию с Заказчиком в составе спектрометра могут поставляться сцинтилляционные блоки детектирования БДЕГ с диаметром сцинтиллятора от 40 до 200 мм.

• 3. По согласованию с Заказчиком в составе спектрометра в качестве детектора полупроводникового блока детектирования БДЕГ-К могут поставляться серийно выпускаемые германий-литиевые детекторы типа ДГДК или ОЧГ производства компаний CANBERRA, ORTEC, BSI и других производителей, соответствующего типа, обеспечивающие технические характеристики не хуже приведенных в таблице 2.

• 4. СПУ-01М поставляется только при наличии в комплекте спектрометра полупроводникового блока детектирования БДЕГ-К.

• 5. По согласованию с Заказчиком возможна замена на другое устройство, включающее спектрометрический усилитель и высоковольтный блок питания.

• 6. Конкретная модель и комплектация компьютера согласуется с Заказчиком при заказе спектрометра.

• 7. Контрольные источники выполнены в соответствии с ТУ 7018-001-23102128-09. В соответствии с приложением П-4 НРБ-99/2009 активность радионуклидных источников менее минимально допустимой активности не требует регламентации. По согласованию с заказчиком могут быть поставлены источники с другими нуклидами (например, калибровочный источник гамма-излучения ²³²Th).

• 8. Наличие или отсутствие в составе спектрометра низкофоновой камеры пассивной защиты, а также ее технические характеристики согласуется с Заказчиком. В паспорте на спектрометр указываются обозначения согласованных защит.

• 9. Низкофоновые камеры пассивной защиты изготавливаются в соответствии с ТУ 4361-90056281962-20.

• 10. Количество расходных материалов согласуется с Заказчиком при заказе спектрометра.

• 11. Поставляется в виде предустановленного ПО на ПК или в виде дистрибутива на внешнем носителе. Опционально возможна поставка ПО семейства SpectrLine, разработчик ООО «ЛСРМ», г. Москва, г. Зеленоград.

приведены в документе ШФРК.412151.005 РЭ "Спектрометры - радиометры гамма-, бета- и альфа - излучения МКГБ-01 "РАДЭК" Руководство по эксплуатации" разделы 2,3.

При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры-радиометры гамма-, бета- и альфа-излучения МКГБ-01 «РАДЭК» применяются в соответствии с аттестованными установленным порядком методиками (методами) измерений.

ГОСТ 4.59-79 СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;

Государственная поверочная схема для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2841;

ТУ4362-007-56281962-12. Спектрометры - радиометры гамма-, бета- и альфа -излучения МКГБ-01 «РАДЭК». Технические условия. ШФРК.412151.005 ТУ;

ТУ 4361-900-56281962-20. Экран-защиты. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-технический центр «РАДЭК» (ООО «НТЦ «РАДЭК»)

ИНН 7826087150

Адрес места осуществления деятельности: 190005, г. Санкт-Петербург, ул. Егорова, д. 26А, лит. Б, помещ. 26-Н

Телефон: (812) 320-65-17

Факс: (812) 322-55-72

Web-сайт: www.radek.ru

E-mail: info@radek.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГБУ «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 807

Регистрационный № 74028-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы измерительные КИВ-500/110

Приборы измерительные КИВ-500/110 (далее - приборы) предназначены для измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов.

Описание средства измерений

Принцип действия приборов основан на преобразовании переменного тока, протекающего через встроенный резистор в контролируемой цепи, включающей блок входов, блок фильтров, с последующей обработкой сигнала аналого-цифровым преобразователем.

Приборы выпускаются в четырех модификациях: КИВ-500/110-3/3, КИВ-500/110-3/6, КИВ-500/110-15/3, КИВ-500/110-15/6, различающихся между собой количеством каналов измерения, диапазоном измерений силы переменного тока номинальной частотой 50 Гц (тока утечки) через изоляцию вводов силовых трансформаторов и номинальным значением сопротивления встроенного резистора в контролируемой цепи.

Расшифровка условного обозначения приборов измерительных КИВ-500/110: КИВ-500/110-ХХ/Х

""l— Количество каналов измерения

---- Номинальное значение сопротивления встроенного резистора в контролируемой цепи

------------ Тип средства измерений

Приборы монтируются в стальные монтажные шкафы двух типоразмеров, предназначенные для защиты от внешних воздействий.

Типоразмер шкафа определяется количеством измерительных каналов в модификациях прибора.

Измерительные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры.

Управление приборами осуществляется посредством внешнего программного обеспечения, устанавливаемого на персональный компьютер.

Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти прибора.

Общий вид приборов с указанием мест нанесения знака поверки и пломбировки приведен на рисунках 1 и 2.

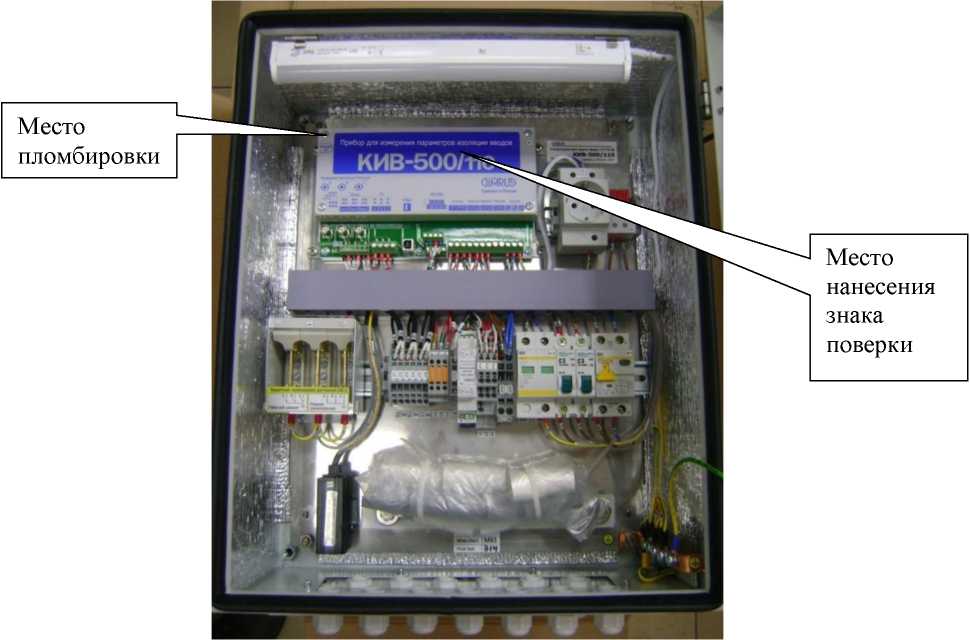

Рисунок 1 - Общий вид приборов измерительных КИВ-500/110-3/3, КИВ-500/110-15/3 в монтажном шкафу

Место пломбировки

Место нанесения знака поверки

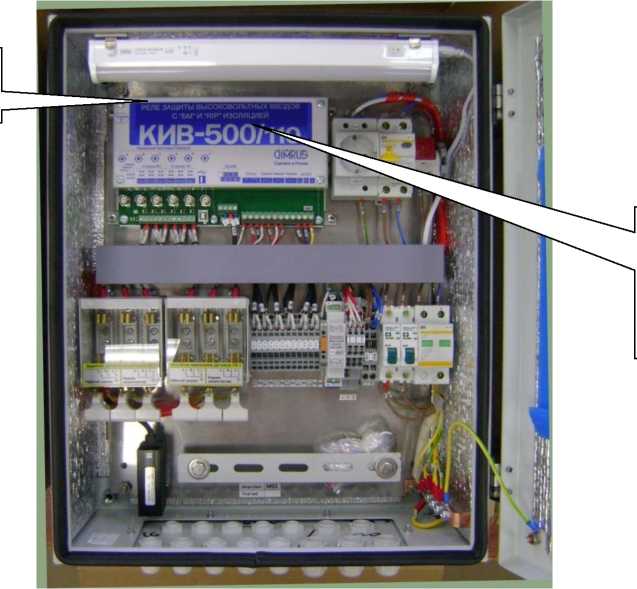

Рисунок 2 - Общий вид приборов измерительных КИВ-500/110-3/6, КИВ-500/110-15/6 в монтажном шкафу

Приборы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (kiv500_110.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) прибора предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО «KIV» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления прибором, сбора информации с прибора, хранения и представления пользователю информации в удобном виде. Внешнее ПО не является метрологически значимым.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации ВЦ.411729.043 РЭ типографским способом.

Таблица 4 - Комплектность приборов

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ВЦ.411729.043 ТУ Приборы измерительные КИВ-500/110. Технические условия;

Приказ Министерства здравоохранения и социального развития от 9 сентября 2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)

ИНН 5902855878

Юридический адрес: 614500, Пермский край, м. р-н Пермский, с.п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215

Адрес места осуществления деятельности: 614500, Пермский край, м. р-н Пермский, с.п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215

Телефон: +7 (342) 212-23-18 Факс: +7 (342) 212-84-74

Web-сайт: dimrus.ru

E-mail: dimrus@dimrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 апреля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. №-2906^

• 4. Контроль за испол!                                      собой.

  Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 646070CB8S8O659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024 у          _________
