№1129 от 20.05.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 90334
О переоформлении свидетельства об утверждении типа средства измерений № 34656/1 "Уровнемеры радиоволновые УЛМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1129 от 20.05.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 мая 2019 г.
№ 1129
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 34656/1 «Уровнемеры радиоволновые УЛМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ЛИМАКО» от 12 марта 2019 г. № ДМ/19-88и и № ЛМ/19-89и приказываю:
-
1. Внести изменения в описание типа на уровнемеры радиоволновые УЛМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16861-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу УЛМ0.01.015МП «ГСИ. Уровнемеры радиоволновые УЛМ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 31 января 2019 г., и распространить действие документа на уровнемеры радиоволновые УЛМ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 34656/1 «Уровнемеры радиоволновые УЛМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 16861-08, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С1И /11:НИЯ О Ct РШФИКАТЕ
сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» мая 2019 г. № 1129
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радиоволновые УЛМ Назначение средства измеренийУровнемеры радиоволновые УЛМ (далее - уровнемеры) предназначены для непрерывного измерения уровня в закрытых и открытых резервуарах как агрессивных и взрывоопасных, так и обычных жидких, вязких и сыпучих веществ.
Описание средства измеренийПринцип действия уровнемеров основан на излучении непрерывного частотно-модулированного радиосигнала и приеме отраженного радиосигнала от поверхности контролируемого продукта, уровень которого измеряется. При этом измеряется расстояние от уровнемера до поверхности измеряемого вещества и осуществляется пересчет этого расстояния в уровень заполнения резервуара. Полученные значения преобразуются в цифровой (HART, Modbus) и аналоговый (от 4 до 20 мА) сигналы для передачи на устройства индикации.
Уровнемер монтируется над поверхностью измеряемого вещества.
Конструктивно уровнемеры состоят из блока электроники и антенны, которые расположены в едином корпусе. Уровнемеры измеряют расстояние от базовой плоскости, которой является поверхность крепления присоединительного фланца, до поверхности измеряемого продукта.
Система обозначения уровнемеров УЛМ имеет следующий вид:
УЛМ-Х1-Х2-Х3-Х4-Х5-Х6,
где X1 - модификация уровнемера: -11,-11А1, -11А2, -31, -31А1, -31А2.
Уровнемеры УЛМ-11, УЛМ-11А1, УЛМ-11А2 имеют взрывозащищенное исполнение (1Ех d IIB T6 Gb/Ex tb ШС T6 Db). УЛМ-31, УЛМ-31А1, УЛМ-31А2 имеют общепромышленное исполнение;
X2 - комплектация аналоговым выходным сигналом: HF - наличие, 0 - отсутствие;
X3 - диаметр антенны: F - диаметр антенны 50 мм, 0 - диаметр антенны 68 мм;
X4 - диапазон измерений : LC - сокращенный на 50 %, 0 - полный;
X5 - напряжение питания: А - переменный ток 220 В, 0 - постоянный ток 24 В;
X6 - для взрывозащищенного исполнения: тип кабельного ввода уровнемера взрывозащищенного исполнения, М - для кабеля без брони, проложенного в металлорукаве, Б - для бронированного кабеля; Т - для кабеля без брони, проложенного в трубе;
X6 - для общепромышленного исполнения: материал корпуса уровнемера:
М - алюминий с покраской; P - конструкционный пластик.
Рекомендации по применению уровнемеров приведены в таблице 1.
Таблица 1 - Рекомендации по применению уровнемеров
|
Модификация уровнемера |
Рекомендации по применению |
|
УЛМ-11(-№, -HF-F); УЛМ-31(-№, -HF-F) |
Учетные операции, жидкие и сыпучие среды |
|
УЛМ-11А1(-№); УЛМ-31А1(-№) |
Технологический контроль, сыпучие среды |
|
yOM-31A1(-HF-F); УЛМ-ИАЦ-HF-F); УЛМ-11А2; УЛМ-31А2 |
Технологический контроль, жидкие среды |
В электронном блоке уровнемеров имеется модуль самодиагностики, который контролирует работоспособность уровнемера. Результаты самодиагностики могут быть переданы в виде выходных сигналов уровнемера.
Для конфигурирования уровнемеров и их диагностики при помощи персонального компьютера может использоваться сервисная программа «Конфигуратор» (Ulmcfg).
Общий вид уровнемеров представлен на рисунке 1.
УЛМ-11
УЛМ-11А1, УЛМ-31, УЛМ-31А1, УЛМ-31А2
УЛМ-11А2 корпус из корпус из
алюминия пластика
Место нанесения пломбировочной наклейки
Рисунок 1 - Общий вид уровнемеров
УЛМ-31, УЛМ-
УЛМ-11, УЛМ-11А1, УЛМ-11А2
31А1, УЛМ-31А2

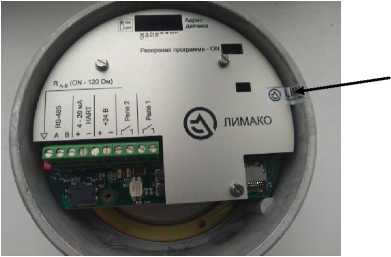

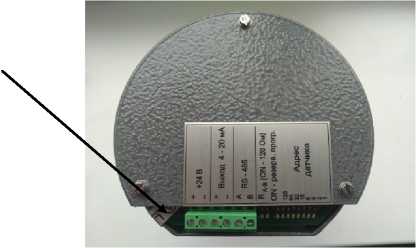

Рисунок 2 - Схема от пломбировки от несанкционированного доступа
Пломбировка производится при помощи этикетки с защитным слоем. Этикетка на месте пломбировки после удаления оставляет трудно удаляемый слой.
Программное обеспечениеВстроенное программное обеспечение (ПО) уровнемеров используется для расчетов и обработки результатов измерений (метрологически значимая часть), конфигурирования уровнемера для конкретного применения, самодиагностики (служебная часть). Метрологически значимая часть ПО находится в защищенной от перезаписи или стирания области внутренней памяти, доступ к которой по каналам связи невозможен. Для защиты от несанкционированного доступа к служебной части ПО предусмотрена защита паролем.
Идентификационное наименование ПО имеет структуру X.Y.Z, где
X - идентификационный номер метрологически значимой части ПО, обозначается 01;
Y.Z - идентификационный номер текущей версии служебной части ПО, обозначается 000 - 999.000 - 999.
Идентификационные данные ПО уровнемеров приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ULM |
|
Номер версии (идентификационный номер) ПО |
01.Y.Z |
|
Цифровой индикатор ПО |
не отображается |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м: УЛМ-11, УЛМ-3 1 |
от 0,6 до 30 |
|
УЛМ-11А1, УЛМ-31А1 |
от 0,6 до 30 |
|
УЛМ-11А2, УЛМ- 31А2 |
от 0,6 до 15 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня по цифровому каналу, мм: УЛМ-11, УЛМ-31 |
±1 |
|
УЛМ-11А1, УЛМ-31А1 |
±3 |
|
УЛМ-11А2, УЛМ- 31А2 |
±10 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от +20 °С, мм/ °С |
0,016 |
|
Пределы допускаемой дополнительной относительной погрешности измерений сыпучего продукта, мм |
±0,8d* |
|
Выходные сигналы: - цифровые |
RS-485, HART |
|
- аналоговый, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений, вызванной преобразованием цифрового кода в аналоговый сигнал, % от диапазона измерений |
±0,25 |
|
* где d - средний размер фракции сыпучего продукта, |
используемый у заказчика |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 18 до 36 от 198 до 242 50±1 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более: УЛМ-11, УЛМ-11А1 |
70 |
|
УЛМ-31, УЛМ-31А1, УЛМ-11А2, УЛМ-31А2 |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С УЛМ-11, УЛМ-11А1, УЛМ- 1 1 А2 |
от -50 до +50 |
|
УЛМ-31, УЛМ-31А1, УЛМ-31А2 |
(от -60 по индивидуальному заказу) от -40 до +50 |
|
-атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность (при температуре +35 °С и более низких температурах, без конденсации влаги), %, не более |
95 |
|
Габаритные размеры, мм, не более: УЛМ-11, УЛМ-11А1, УЛМ- 1 1 А2 - высота |
290 |
|
- ширина |
235 |
|
- длина |
170 |
|
УЛМ-31, УЛМ-31А1, УЛМ-31А2 - высота |
170 |
|
- ширина |
210 |
|
- длина |
150 |
|
Масса без фланцев, кг, не более: УЛМ-11 |
8 |
|
УЛМ-11А1, УЛМ-11А2 |
7 |
|
УЛМ-31, УЛМ-31А1, УЛМ-31А2 |
4 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
60000 |
|
Маркировка взрывозащиты |
1Ех d IIB T6 Gb, |
|
УЛМ-11, УЛМ-11А1, УЛМ-11А2 |
Ex tb IIIC T6 Db |
наносится на шильдик уровнемера методом печати на металле, а также на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радиоволновый 1) |
УЛМ-11, УЛМ-11А1, УЛМ-11А2, УЛМ-31, УЛМ-31А1, УЛМ-31А2 |
1 шт. |
|
Комплект запасных частей 1) |
- |
1 компл. |
|
Комплект монтажных принадлежностей 1) |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации и монтажу 1) |
УЛМ.0.01.000РЭ УЛМ.0.02.000РЭ |
1 экз. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
УЛМ0.01.015МП с изменением №1 |
1 экз. |
|
Программное обеспечение «Конфигуратор» |
- |
1 шт. |
|
1) В соответствии с заказом. | ||
осуществляется по документу УЛМ0.01.015МП «ГСИ. Уровнемеры радиоволновые УЛМ. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 31.01.2019 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.763-2011 установка поверочная ЛМ-30, диапазон измерений от 1,0 до 30,0 м, предел допускаемой абсолютной погрешности ±0,5 мм;
-
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 дальномер лазерный Leica Disto D8, диапазон измерений от 0,5 до 30,0 м, предел допускаемой абсолютной погрешности ±0,5 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт уровнемера.
Сведения о методе (методиках) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам радиоволновым УЛМГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений длины в диапазоне от 1 •IO-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
УЛМ0.01.002ТУ Уровнемеры радиоволновые УЛМ. Технические условия
ИзготовительАкционерное общество «ЛИМАКО» (АО «ЛИМАКО»)
ИНН 7103000541
Адрес: 300028, г. Тула, ул. Болдина, д. 94
Юридический адрес: 300057, г. Тула, ул. Пузакова, д. 44, кв. 30
Тел. (факс): +7 (4872)-224-409, +7 (4872)-563-685
Web-сайт: www.limaco.ru
Е-mail: in@limaco.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тульской области» (ФБУ «Тульский ЦСМ»)
Адрес: 300028, г. Тула, ул. Болдина, д. 91
Тел./факс: +7 (4872)-24-70-35
Web-сайт: http://www.tulacsm.ru
Е- mail : csm@uncnet. ru
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
