Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2018 г. №914

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы ССТ

Компараторы массы ССТ (далее - компараторы) предназначены для определения массы с высокой точностью методом сличения.

Принцип действия компараторов основан на преобразовании деформации упругого элемента трех весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза и преобразуемый аналого-цифровым преобразователем (АЦП) в цифровой код. Результат взвешивания выводится на дисплей терминала.

Конструктивно компаратор состоят из весовой платформы треугольной формы и терминала Combics 3, соединённых между собой кабелем.

Компараторы ССТ выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, допускаемым значением СКО и номинальным значением массы сличаемых гирь: ССТ1000К, ССТ2000К.

В компараторах предусмотрен цифровой отсчет, полуавтоматическая калибровка, выборка массы тары во всем диапазоне, интерфейс RS-232C для связи с периферийными устройствами.

Компараторы имеют следующие функциональные возможности:

• -  адаптация к условиям эксплуатации (4 уровня фильтрации);

• - управление временем компарирования (диапазон стабильности, задержка символа стабилизации);

• - калибровка внешним грузом с фиксированным значением массы и возможность введения условного значения массы калибровочной гири для регулировки коэффициента преобразования компаратора;

• - установки параметров интерфейса.

Питание компаратора осуществляется от сети переменного тока.

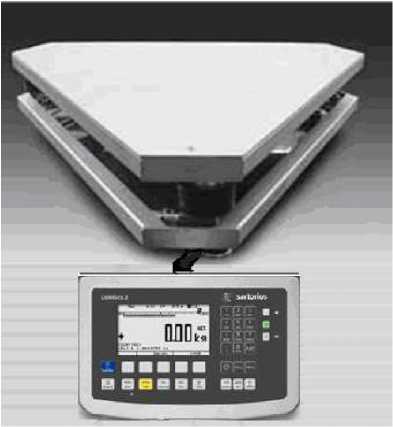

Рисунок 1 - Общий вид компаратора

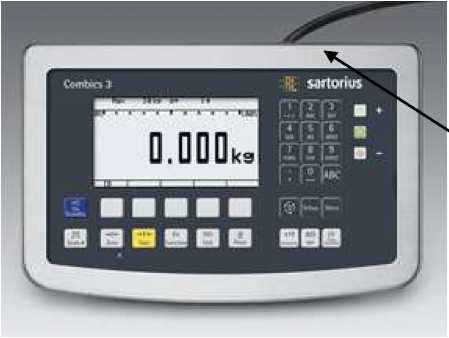

Рисунок 2 - Обозначение места нанесения знака поверки

Место нанесения знака поверки

Пломбирование компараторов массы ССТ не предусмотрено.

На маркировочной табличке указывают: - полное наименование изготовителя;

- адрес изготовителя;

- модификацию компаратора;

- серийный номер.

Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Germany      f

S/N 12345678     |||||||||||||||||||||||| Made in Germany

Рисунок 3 - Общий вид маркировочной таблички

Компараторы оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Идентификация версии ПО осуществляется путем просмотра номера версии ПО в меню “Setup”>”Inio”>”\VP 2” для весовой платформы и “Setup”>”Info”>”Terminal” для терминала.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО компараторов массы ССТ

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус терминала и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП №2301-0043-2008 «Компараторы массы ССТ. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16.03.2018 г.

Основные средства поверки:

- набор эталонных гирь 4-го разряда по ГОСТ 8.021 -2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на корпус терминала.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия

Фирма Sartorius Lab Instruments GmbH & Co.KG, Германия

Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany

Тел. (факс): +49 (551)308.0, +49 (551)308.3289

Web-сайт: www.sartorius.com

E-mail: info@sartorius.com

ООО «Сарториус РУС»

ИНН 7813160042

Юридический адрес: 199178, Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, пом. 102-109, 121-126/11Н

Тел.: (812) 327-53-27, факс: (812) 327-53-23

Web-сайт: www.sartorius.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева, Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ 914_____

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 31322 «Компараторы массы ССТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Сарториус РУС» от 21 марта 2018 г. № 116 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на компараторы массы ССТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37599-08, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по МП 2301-0043-2008 с изменением №1 и распространить действие документа на компараторы массы ССТ, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 31322 «Компараторы массы ССТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37599-08, в связи с переименованием иностранного изготовителя с «Sartorius Weighing Technology GmbH», Германия на «Sartorius Lab Instruments GmbH & Co.KG», Германия.

  типа средств 5 лет.

  «ВНИИМС» регламентом и выдачу его

• 3. Продлить срок действия свидетельства об утаерждешц измерений № 31322 «Компе paт(йJ^{^mёe^,BF^®^W^p№Л0CTет^^>й9щиe

• 4.  Управлению ме гооШРИн^^В^.Яизиретгк^^ФГУП

_л            ^{г                                         4} метрологии.       '

: описанием типа средства измерени!

Сертификат: O0E1036ECDC011E780DAEO071B1B53CD41

• 5. Контроль за иппппХнпирм                 отвпяю собой.

Заместитель Руководителя
