№1128 от 04.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 684949
ПРИКАЗ_Об утверждении типов средств измерений (21)
Приказы по основной деятельности по агентству Вн. Приказ № 1128 от 04.06.2025
№ п/
Наименование типа
1.

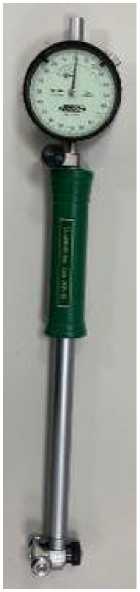

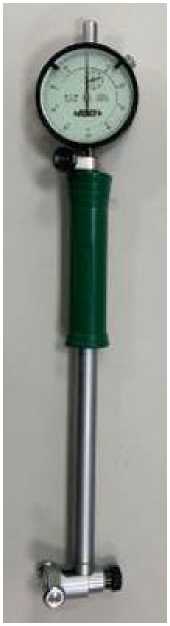

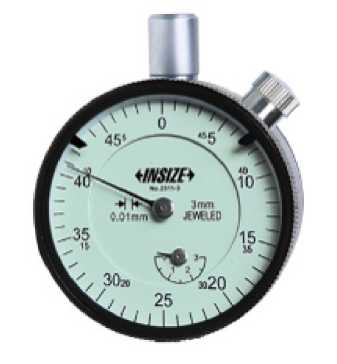

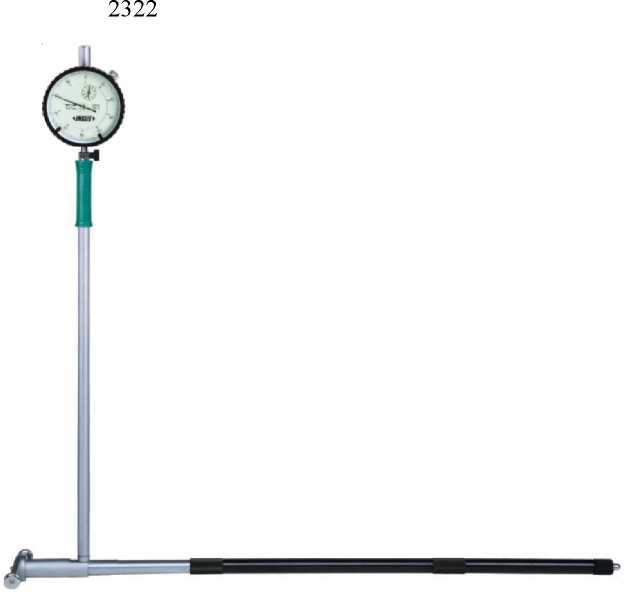

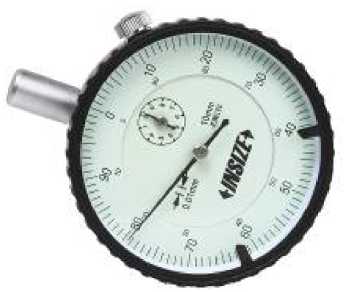

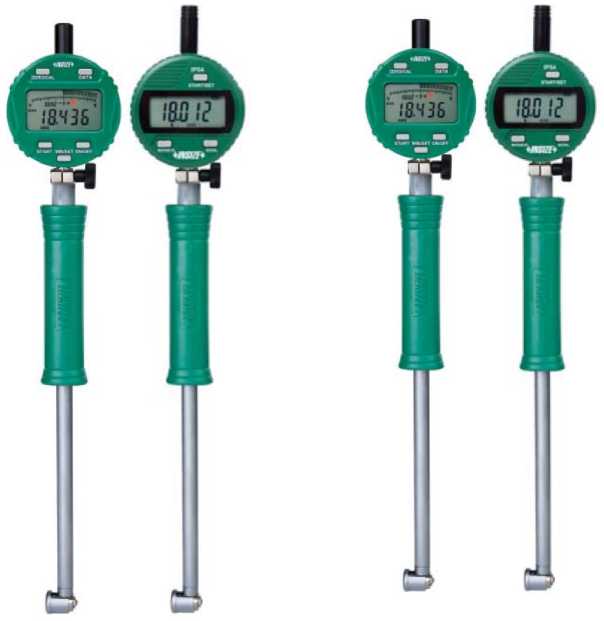

Нутромеры индикаторные
Обозначение типа
3
INSIZE
Код харак
тера произ-
вод-
ства
Рег. Номер
5
95608-25
июня
Зав. номер(а)
2122-450А зав. № М2811238102, 2126-100WP зав. № M2401248030, 2128-800AWP зав. № 2401248027,
-
2152- 10 зав. № M1507238286,
-
2153- 10 зав. № M1105235669, 2322-160А зав. № 3C01780, 2422-35 зав. № 1812186016/2A1569 8, 2423-S2 зав. №№ 1704186000/2C2340 5, 1704186001/2B0446 0, 2425-8 зав. № 2710186004/291652 3, 2428-55 зав. № 2702246000/2A1662
Изготовители
INSIZE CO., LTD, Китай
Правообладатель
INSIZE CO., LTD, Китай
Код иден-тифи-кации производства
Методика поверки
Интервал
между повер
ками
Заявитель
Юридическое
лицо, проводившее испытания
Дата утвер
ждения акта
___9
ОС
10
МП-615
2024 «ГСИ.
Нутромеры индикаторные INSIZE.
Методика поверки»
__11
1 год
12
Общество с ограниченной ответственностью «ПРОМ-ИНЖИНИРИНГ» (ООО «ПРОМ-ИНЖИНИРИНГ»), г. Нижний Новгород
13
ООО
«ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов
14
02.10.2024
Манометры мембранные
YNB
95609-25
5, 2435-1503 зав. № 0811226002/AA203 055S, 2724-S160WP зав. № M2401248028, 2824-S3 зав. № 3A13053, 2825-60 зав. № 3802843, 2828-800A зав. № 3923486, 2852-18 зав. № 2121312, 2853-18 зав. № 3508255__________
2205Р-18843-08110, 2205Р-18843-08114, 2205Р-18843-08113, 2205Р-18843-08112, 2205Р-18843-08111, 2205Р-18843-08051, 2205Р-18843-08056, 2205Р-18843-08070, 2205Р-18843-08057, 2205Р-18843-08043, 2205Р-18843-08040, 2205Р-18843-08041, 2205Р-18843-08053, 2205Р-18843-08073, 2205Р-18843-08050, 2205Р-18843-08059, 2205Р-18843-08061, 2205Р-18843-08063, 2205Р-18843-08079, 2205Р-18843-08055, 2205Р-18843-08042, 2205Р-18843-08048, 2205Р-18843-08060, 2205Р-18843-08032, 2205Р-18843-08033, 2205Р-18843-08030, 2205Р-18843-08062, 2205Р-18843-08035,
Anhui Tiankang (Group) Shares Co., Ltd, Китай
Anhui
Tiankang (Group) Shares Co., Ltd, Китай
ОС
МИ 212490 «ГСИ. Манометры, вакуумметры, мановаку-умметры, напоромеры, тягомеры и тягонапо-ромеры показывающие и самопи-шу-щие.Метод ика поверки»
1 год
|
Общество с |
ООО |
|
ограниченной |
«ПРОММАШ |
|
ответственно- |
ТЕСТ Метро- |
|
стью «Астон |
логия», г. |
|
Продукты Питания и Пищевые Ингредиенты - Поволжье» (ООО «Астон - Поволжье»), Оренбургская обл., г. Бузулук |
Москва |
09.09.2024
2205Р-18843-08034, 2205Р-18843-08071, 2205Р-18843-08068, 2205Р-18843-08064, 2205Р-18843-08045, 2205Р-18843-08037, 2205Р-18843-08075, 2205Р-18843-08077, 2205Р-18843-08066, 2205Р-18843-08046, 2205Р-18843-08054, 2205Р-18843-08036, 2205Р-18843-08031, 2205Р-18843-08039, 2205Р-18843-08065, 2205Р-18843-08049, 2205Р-18843-08044, 2205Р-18843-08047, 2205Р-18843-08038, 2205Р-18843-08067, 2205Р-18843-08074, 2205Р-18843-08078, 2205Р-18843-08058, 2205Р-18843-08072, 2205Р-18843-08069, 2205Р-18843-08076, 2205Р-18843-08052, 2205Р-21793-22043, 2205Р-21793-22045, 2205Р-21793-22036, 2205Р-21793-22037, 2205Р-21793-22038, 2205Р-21793-22039, 2205Р-21793-22044, 2205Р-21793-22034, 2205Р-21793-22042, 2205Р-21793-22035, 2205Р-21793-22033, 2205Р-21793-22046, 2205Р-21793-22040, 2205Р-21793-22041
Манометры мембранные
YE
95610-25
|
2205Р-18843-08094, |
Anhui Tiankang |
Anhui |
ОС |
МИ 2124- |
1 год |
Общество с |
ООО |
|
2205Р-18843-08099, |
(Group) Shares |
Tiankang |
90 «ГСИ. |
ограниченной |
«ПРОММАШ | ||
|
2205Р-18843-08097, |
Co., Ltd, Китай |
(Group) Shares |
Маномет- |
ответственно- |
ТЕСТ Метро- | ||
|
2205Р-18843-08095, |
Co., Ltd, Китай |
ры, ваку- |
стью «Астон |
логия», г. | |||
|
2205Р-18843-08096, |
умметры, |
Продукты Пи- |
Москва | ||||
|
2205Р-18843-08098, |
мановаку- |
тания и Пище- | |||||
|
2205Р-18843-08100, |
умметры, |
вые Ингреди- | |||||
|
2205Р-18843-08104, |
напороме- |
енты - Повол- | |||||
|
2205Р-18843-08105, |
ры, тяго- |
жье» (ООО | |||||
|
2205Р-18843-08108, |
меры и |
«Астон - По- | |||||
|
2205Р-18843-08101, |
тягонапо- |
волжье»), | |||||
|
2205Р-18843-08109, |
ромеры |
Оренбургская | |||||
|
2205Р-18843-08107, |
показыва- |
обл., г. Бузулук | |||||
|
2205Р-18843-08106, |
ющие и | ||||||
|
2205Р-18843-08103, |
самопи- | ||||||
|
2205Р-18843-08102, |
шу- | ||||||
|
2205Р-21793-22102, |
щие.Метод | ||||||
|
2205Р-21793-22117, |
ика повер- | ||||||
|
2205Р-21793-22055, |
ки» |
2205Р-21793-22054, 2205Р-21793-22114, 2205Р-21793-22073, 2205Р-21793-22131, 2205Р-21793-22112, 2205Р-21793-22104, 2205Р-21793-22115, 2205Р-21793-22099, 2205Р-21793-22100, 2205Р-21793-22063, 2205Р-21793-22088, 2205Р-21793-22090, 2205Р-21793-22072, 2205Р-21793-22126, 2205Р-21793-22092, 2205Р-21793-22080, 2205Р-21793-22127, 2205Р-21793-22062, 2205P-21793-22059, 2205Р-21793-22071, 2205Р-21793-22061, 2205Р-21793-22081,
29.08.2024
2205Р-21793-22074, 2205Р-21793-22101, 2205Р-21793-22105, 2205Р-21793-22097, 2205Р-21793-22075, 2205Р-21793-22084, 2205Р-21793-22135, 2205Р-21793-22086, 2205Р-21793-22132, 2205Р-21793-22134, 2205Р-21793-22124, 2205Р-21793-22093, 2205Р-21793-22064, 2205Р-21793-22058, 2205Р-21793-22069, 2205Р-21793-22096, 2205Р-21793-22098, 2205Р-21793-22060, 2205Р-21793-22085, 2205Р-21793-22106, 2205Р-21793-22103, 2205Р-21793-22089, 2205Р-21793-22082, 2205Р-21793-22118, 2205Р-21793-22052, 2205Р-21793-22113, 2205Р-21793-22123, 2205Р-21793-22121, 2205Р-21793-22056, 2205Р-21793-22051, 2205Р-21793-22110, 2205Р-21793-22076, 2205Р-21793-22129, 2205Р-21793-22130, 2205Р-21793-22087, 2205Р-21793-22133, 2205Р-21793-22094, 2205Р-21793-22119, 2205Р-21793-22116, 2205Р-21793-22109, 2205Р-21793-22066,
Манометры мембранные
YB
95611-25
2205Р-21793-22091, 2205Р-21793-22078, 2205Р-21793-22122, 2205Р-21793-22136, 2205Р-21793-22079, 2205Р-21793-22083, 2205Р-21793-22057, 2205Р-21793-22120, 2205Р-21793-22053, 2205Р-21793-22111, 2205Р-21793-22068, 2205Р-21793-22067, 2205Р-21793-22108, 2205Р-21793-22107, 2205Р-21793-22125, 2205Р-21793-22070, 2205Р-21793-22077, 2205Р-21793-22128, 2205Р-21793-22095, 2205Р-21793-22065
2107P-28996-12367, 2107P-28996-12365,
2107P-28996-12373, 2205Р-18843-07991, 2205Р-18843-07993, 2205Р-18843-07992, 2205Р-21793-21992, 2205Р-21793-21994, 2205Р-21793-21989, 2205Р-21793-21993, 2205Р-21793-21991, 2205Р-21793-21995, 2205Р-21793-21996, 2205Р-21793-21988, 2205Р-21793-21997, 2205Р-21793-21990, 2205Р-18843-08020, 2205Р-18843-08010, 2205Р-18843-08009, 2205Р-18843-08017, 2205Р-18843-08028,
Anhui Tiankang (Group) Shares Co., Ltd, Китай
Anhui Tiankang (Group) Shares Co., Ltd, Китай
ОС
МИ 212490 «ГСИ. Манометры, вакуумметры, мановаку-умметры, напоромеры, тягомеры и тягонапо-ромеры показывающие и самопи-шу-щие.Метод ика поверки»
1 год
|
Общество с |
ООО |
|
ограниченной |
«ПРОММАШ |
|
ответственно- |
ТЕСТ Метро- |
|
стью «Астон |
логия», г. |
|
Продукты Питания и Пищевые Ингредиенты - Поволжье» (ООО «Астон - Поволжье»), Оренбургская обл., г. Бузулук |
Москва |
19.08.2024
2205Р-18843-08005, 2205Р-18843-08021, 2205Р-18843-08006, 2205Р-18843-08000, 2205Р-18843-08025, 2205Р-18843-08004, 2205Р-18843-08016, 2205Р-18843-08019, 2205Р-18843-08002, 2205Р-18843-08013, 2205Р-18843-07997, 2205Р-18843-07995, 2205Р-18843-08012, 2205Р-18843-08014, 2205Р-18843-07999, 2205Р-18843-08011, 2205Р-18843-08008, 2205Р-18843-08023, 2205Р-18843-07998, 2205Р-18843-08018, 2205Р-18843-08026, 2205Р-18843-07994, 2205Р-18843-08003, 2205Р-18843-08001, 2205Р-18843-08015, 2205Р-18843-08027, 2205Р-18843-08007, 2205Р-18843-08022, 2205Р-18843-08024, 2205Р-18843-07996, 2205Р-18843-08029, 2205Р-21793-22004, 2205Р-21793-22000, 2205Р-21793-21999, 2205Р-21793-22016, 2205Р-21793-22018, 2205Р-21793-22028, 2205Р-21793-22029, 2205Р-21793-22012, 2205Р-21793-22020, 2205Р-21793-21998,
2205Р-21793-22026, 2205Р-21793-22015, 2205Р-21793-22024, 2205Р-21793-22027, 2205Р-21793-22025, 2205Р-21793-22007, 2205Р-21793-22030, 2205Р-21793-22006, 2205Р-21793-22009, 2205Р-21793-22023, 2205Р-21793-22014, 2205Р-21793-22003, 2205Р-21793-22002, 2205Р-21793-22017, 2205Р-21793-22008, 2205Р-21793-22022, 2205Р-21793-22010, 2205Р-21793-22032, 2205Р-21793-22011, 2205Р-21793-22019, 2205Р-21793-22013, 2205Р-21793-22005, 2205Р-21793-22001, 2205Р-21793-22031, 2205Р-21793-22021, 2205Р-18843-08085, 2205Р-18843-08083, 2205Р-18843-08080, 2205Р-21793-22047, 2205Р-21793-22050, 2205Р-21793-22049, 2205Р-21793-22048, 2205Р-18843-08082, 2205Р-18843-08081, 2205Р-18843-08086, 2205Р-18843-08084, 2205Р-18843-08090, 2205Р-18843-08087, 2205Р-18843-08091, 2205Р-18843-08093, 2205Р-18843-08088,

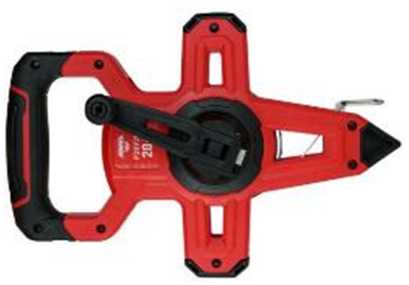

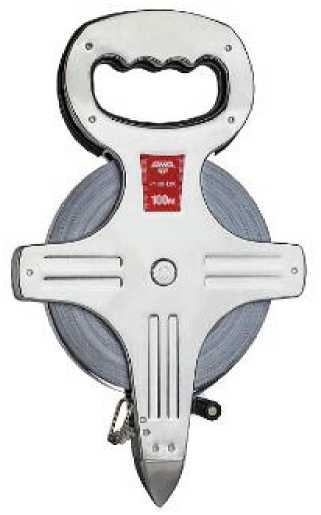

Рулетки измерительные металлические АМО
95612-25
2205Р-18843-08089, 2205Р-18843-08092
Р3У2П, зав. № Р001559, Р5У2П, зав. № Р004027, Р8У2П, зав. № Р006937, Р10У2П, зав. № Р010362, Р3У3П, зав. № Р002928, Р5У3П, зав. № Р006146, Р8У3П, зав. № Р009837, Р10У3П, зав. № Р011545, Р20У2К, зав. № Р012413, Р20У2К, зав. № Р014705, Р30У2К, зав. № Р013865, Р30У2К, зав. № Р015813, Р20У3К, зав. № Р013204, Р20У3К, зав. № Р015202, Р30У3К, зав. № Р014279, Р30У3К, зав. № Р016122, Р50У2К, зав. № Р016736, Р50У3К, зав. № Р017293, Р100У2К, зав. № Р017467, Р100У3К, зав. № Р017774, Р10Н2Г, зав. № Р020225, Р15Н2Г, зав. № Р020779, Р20Н2Г, зав. № Р021096, Р30Н2Г, зав. № Р021794, Р10Н3Г, зав. № Р020355, Р15Н3Г, зав. № Р020837,
BONTHE
GROUP CO.,
LTD., Китай
BONTHE GROUP CO., LTD., Китай
ОС
МП-6182024 «ГСИ. Рулетки измерительные металлические АМО Р. Методика поверки»
1 год
Общество с ограниченной ответственностью «РУС-ГЕОКОМ» (ООО «РУС-ГЕОКОМ»), г. Москва
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов
07.02.2025
Полуприцеп-цистерна
ELLING
HAUS K-STA-24-37,5/5
95613-25
Р20Н3Г, зав. № Р021518, Р30Н3Г, зав. № Р021876, Р20Н2К, зав. № Р018029, Р30Н2К, зав. № Р018610, Р50Н2К, зав. № Р019064, Р100Н2К, зав. № Р019581, Р20Н3К, зав. № Р018400, Р30Н3К, зав. № Р018848, Р50Н3К, зав. № Р019452, Р100Н3К, зав. № Р019919 941550
Фирма «ELLINGHAU S», Германия
Фирма «ELLINGHAU S», Германия
ОС

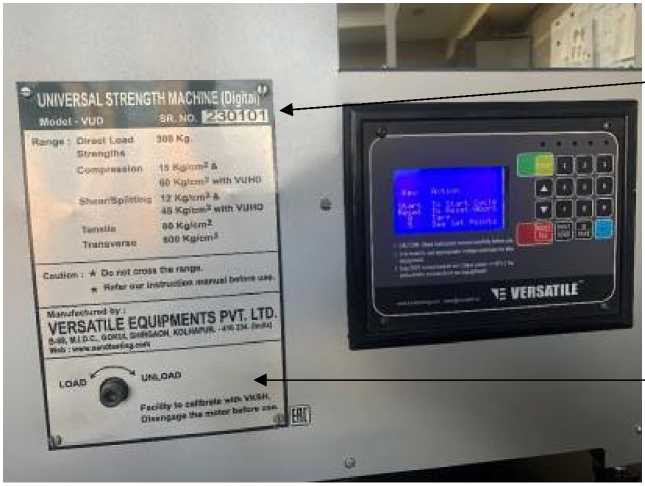

Машины испытательные
VUD
95614-25
240701, 240702
Компания VERSATILE EQUIPMENTS PVT LTD, Индия
Компания VERSATILE EQUIPMENTS PVT LTD, Индия
ОС
ГОСТ
8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»
МП 651
24-047 «ГСИ.
Машины испытательные VUD. Методика поверки»
2 года
1 год

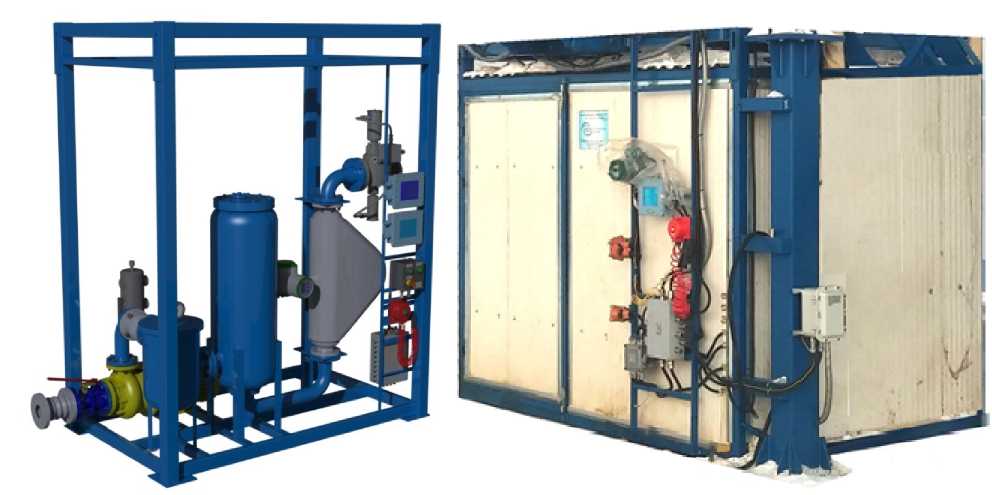

Система измерений количества и параметров нефти сырой
(СИКНС) на
Обозначение отсутствует
95615-25
269/2005
Акционерное общество «Научноинженерный центр «ИН-
КОМСИ-
Публичное акционерное общество «Татнефть» имени В.Д. Шашина
ОС
НА.ГНМЦ. 0796-25 МП «ГСИ. Система измерений количества
1 год
Общество с ограниченной ответственностью «Топливный Ресурс» (ООО «Топливный Ресурс»), г. Уфа
Общество с ограниченной ответственностью «РУС-ЛИТТЕХ» (ООО «РЛТ»), г. Москва
Публичное акционерное общество «Татнефть» имени В.Д. Шашина
ФБУ «ЦСМ им. А.М. Му-
ратшина в Республике Башкортостан», г. Уфа
ФГУП «ВНИИФТРИ
», Московская обл., г. Солнечногорск,
рп. Менделее-
во, промзона
ФГУП «ВНИИФТРИ
»_____________
АО «Нефтеав-томатика», г.
Казань
21.02.2025
20.12.2024
Бухараев-ском месторождении НГДУ «Бав-лынефть» ПАО «Татнефть»
|
СТЕМ» (АО |
структурное |
|
НИЦ «ИН- |
подразделение |
|
КОМСИ- |
«Татнефть - |
|
СТЕМ»), г. |
Добыча» |
|
Казань |
(ПАО «Тат нефть» им. В.Д. Шашина), Республика Татарстан, г. Альметьевск |
Автоцистерна
АЦ-11,6-5675К2-10
95616-25
00662

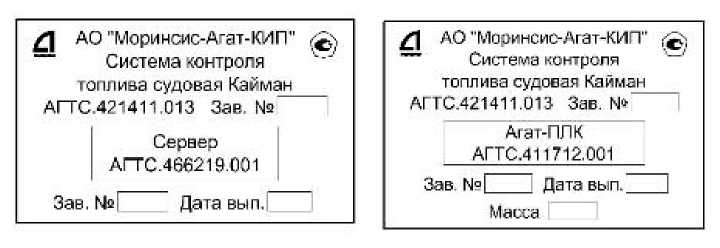

Системы контроля топлива судовые
Кайман
95617-25
001
Общество с ограниченной ответственностью «Научнотехнический центр «Тага-най-Авто» (ООО «НТЦ «Таганай-Авто»), Челябинская обл., г. Миасс______
Акционерное общество «Моринформ-система-Агат-КИП» (АО «Моринсис-Агат-КИП»), г. Рязань
Общество с ограниченной ответственностью «Научнотехнический центр «Тага-най-Авто» (ООО «НТЦ «Таганай-Авто»), Челябинская обл., г. Миасс______
Акционерное общество «Моринформ-система-Агат-КИП» (АО «Моринсис-Агат-КИП»), г.
Рязань
ОС
ОС
Комплексы автоматизированные топливо-
АТНК
72043-25
01/25, 02/25, 03/25,
04/25
Общество с ограниченной ответственностью «777»
Общество с ограниченной ответственностью «777»
ОС
и параметров нефти сырой (СИКНС) на Бухара-евском месторождении
НГДУ «Бав-лынефть» ПАО «Татнефть».
Методика поверки» ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов.
Методика поверки»
структурное подразделение
«Татнефть -Добыча» (ПАО «Татнефть» им. В.Д. Ша-шина), Республика Татарстан, г. Альметьевск
1 год
Общество с ограниченной ответственно
стью «ЭКОЙЛ»
(ООО
«ЭКОЙЛ»), г. Туймазы
ФБУ «ЦСМ им. А.М. Му-ратшина в
Республике
Башкортостан», г. Уфа
24.02.2025
РТ-МП-373-2082025 «ГСИ. Системы контроля топлива судовые Кайман. Методика поверки»
РТ-МП-
427-2082025 «ГСИ. Комплексы
1 год
1 год
Акционерное общество «Моринформ-система-Агат-КИП» (АО «Моринсис-Агат-КИП»), г. Рязань
ФБУ «НИЦ
ПМ - Ростест», г. Москва
07.04.2025
Общество с ограниченной ответственностью «777»
ФБУ «НИЦ
ПМ - Ростест», г. Москва
|
наливные |
(ООО «777»), Московская обл., г. Серпухов |
(ООО «777»), Московская обл., г. Серпухов |
автоматизирован-ные топливо-наливные АТНК. Методика поверки» |
(ООО «777»), Московская обл., г. Серпухов | |||||||||
|
12. |

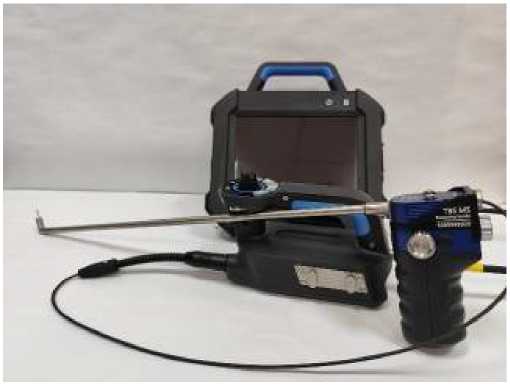

Видеоэндоскопы измерительные |
СДВ ТБС МЕРА |
С |
95618-25 |
20240327, 20240328 |
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»), г. Москва |
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»), г. Москва |
ОС |
МП 25120004-2024 «ГСИ. Ви-деоэндо-скопы измерительные СДВ ТБС МЕ РА. Методика поверки» |
1 год |
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»), г. Москва |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
07.04.2025 |
|
13. |

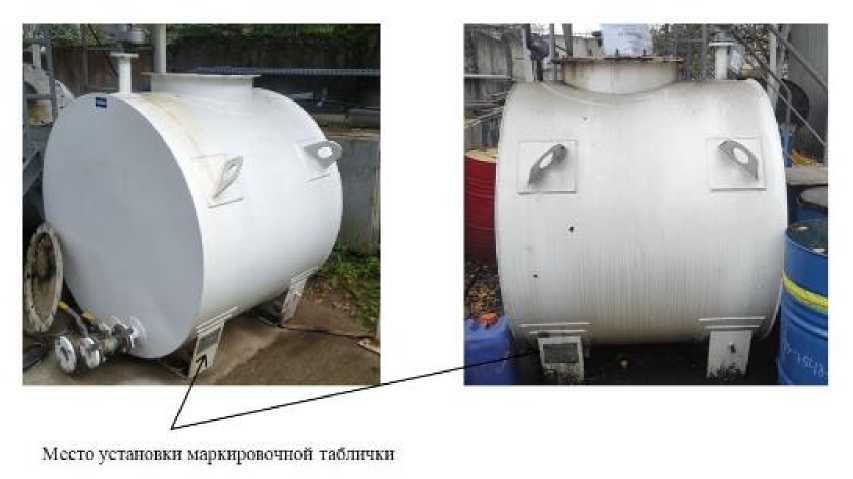

Резервуары стальные горизонтальные |
РГ2 |
Е |
95619-25 |
5697;5698 |
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ), г. Санкт- Петербург |
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ), г. Санкт- Петербург |
ОС |
РТ-МП-1133-012024 «ГСИ. Резервуары стальные горизонтальные РГ2. Методика поверки» |
5 лет |
Акционерное общество «Топливозаправочный сервис» (АО «ТЗС»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
24.03.2025 |
|
14. |
Устройство весоизмерительное |
УВПО- 20-В |
Е |
95620-25 |
230293 |
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. |
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. |
ОС |
РТ-МП- 360-2042025 «ГСИ. Устройства весоизмерительные УВПО-20- В. Методика поверки» |
1 год |
Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭН-КИ»), г. |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
21.04.2025 |
Устройства весоизмерительные
УВТК-
20-В
95621-25
230290, 230291,
230292

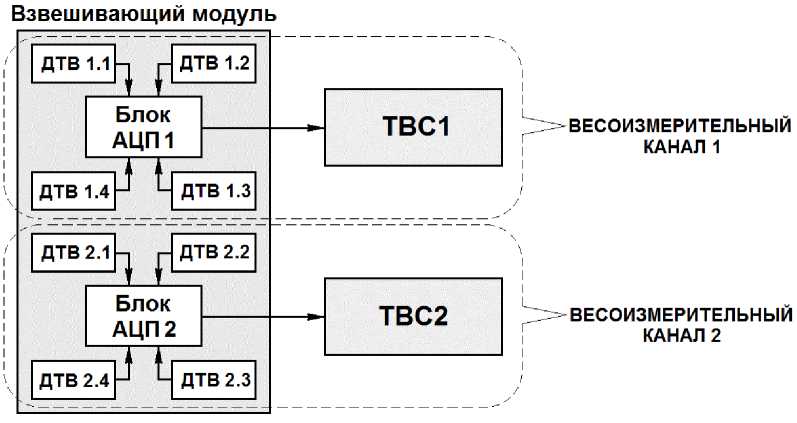

Устройства весоизмерительные двухканальные
УВДБ-
1000-В
95622-25
230288, 230289
Москва_____
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. Москва_____
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г.
Москва
Москва_____
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. Москва_____
Акционерное общество «Центр эксплуатации объектов наземной космической ин-фраструкту-ры» (АО «ЦЭНКИ»), г. Москва
ОС
ОС
РТ-МП-361-2042025 «ГСИ. Устройства весоизмерительные УВТК-20-В. Методика поверки»
1 год

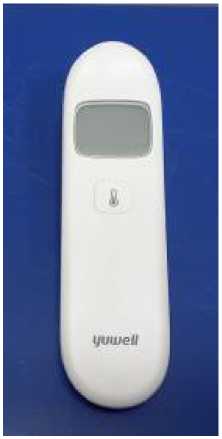

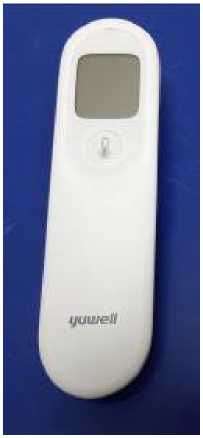

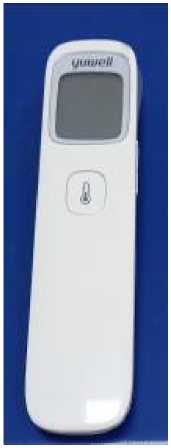

Термометры инфракрасные медицинские
YT
95624-25
модификация YT-1 серийный № В2306000005, модификация YT - 1С серийный № В2306001507, модификация YT-2 серийный № В2306000010, модификация YT-2C серийный № В2306000009
Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай
Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай
ОС
РТ-МП-359-2042025 «ГСИ. Устройства весоизмерительные двухканальные УВДБ-1000-В.
Методика поверки» МИ 35562016 (с изменениями №1) «Рекомендация. Государственная система обеспечения единства измерений.
Термометры медицинские электрон-
1 год
1 год
Москва______
Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭН-КИ»), г.
Москва______
Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭН-
КИ»), г.
Москва
Общество с ограниченной ответственностью «Компания «БиВи» (ООО «Компания «БиВи»), г. Москва
ФБУ «НИЦ ПМ - Ростест», г. Москва
ФБУ «НИЦ ПМ - Ростест», г. Москва
ФГБУ «ВНИИОФИ», г. Москва
21.04.2025
23.04.2025
27.01.2025

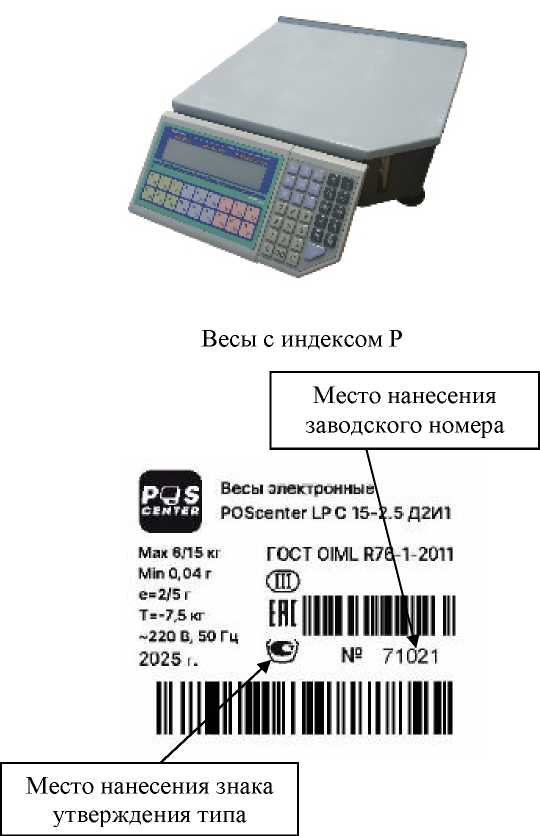

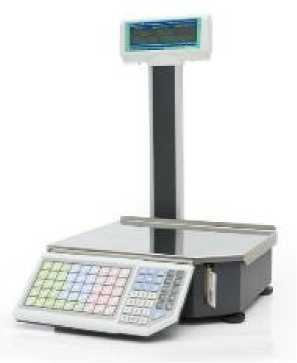

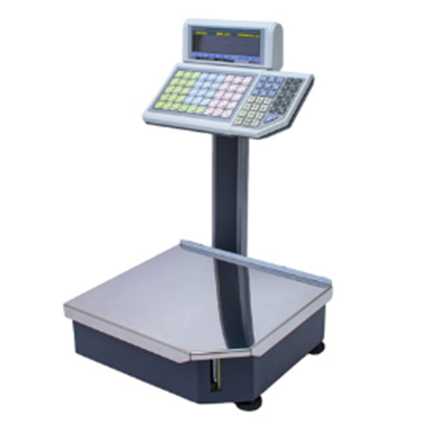

Весы электронные
POScent er LP
95625-25
модификация POScenter LP C 152.5 Д2И1 зав. №00011, модификация POScenter LP Р 15-5 Д2И1 зав. №00001
Общество с ограниченной ответственностью «Пос-центр» (ООО «Посцентр»), г. Москва
Общество с ограниченной ответственностью «Пос-центр» (ООО «Посцентр»), г. Москва
ОС

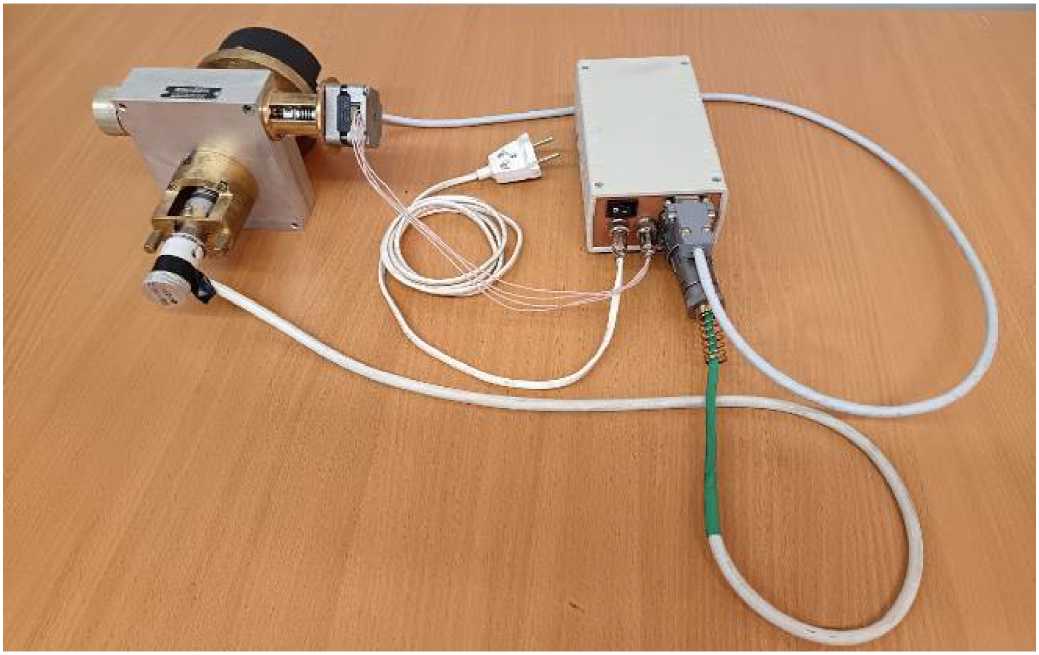

Установки
УПП-1
95626-25
01УТ
Косы термометрические
ФСК
95627-25
10004
Акционерное общество «Улан-Удэнское при-боростроительное производственное объединение» (АО «У-У ППО»), г.
Улан-Удэ
Общество с ограниченной ответственностью «Фунда-ментСтрой-Контроль» (ООО «ФСК»), г. Тюмень
Акционерное общество «Улан-
Удэнское при-боростроительное производственное объединение» (АО «У-У
ППО»), г.
Улан-Удэ
Общество с ограниченной ответственностью «Фунда-ментСтрой-Контроль» (ООО «ФСК»), г. Тюмень
ОС
ОС
ные инфракрас-ные. Методика поверки»
ГОСТ
OIML R 76-1-2011 «Весы не-автоматического действия. Часть 1. Метрологические и технические требования. Испытания. (Приложение ДА)»
МП 5.7
0369-2025 «ГСИ.
Установки УПП-1. Методика поверки»
МП-5672024 «ГСИ. Косы тер-мометри-ческие ФСК. Методика поверки»
1 год
1 год
5 лет
Общество с ограниченной ответственностью «Пос-центр» (ООО «Посцентр»), г. Москва
Акционерное общество «Улан-
Удэнское при-боростроительное производственное объединение» (АО «У-У
ППО»), г.
Улан-Удэ
Общество с ограниченной ответственностью «Фунда-ментСтрой-Контроль» (ООО «ФСК»), г. Тюмень
ООО «НИЦ «ЭНЕРГО», г. Москва
ФБУ «Омский ЦСМ», г. Омск
ООО «ПРОММАШ ТЕСТ Метрология», г. Москва
11.02.2025
21.03.2025
07.02.2025
21.
Калибраторы унифицированных сигналов
BlackBo
x
95628-25
002
Общество с ограниченной ответственностью «Метро-лоджиРус» (ООО «Метро-лоджиРус»), г. Уфа
Общество с ограниченной ответственностью «Метро-лоджиРус» (ООО «Метро-лоджиРус»), г. Уфа
ОС
РВНЕ.0026 -2024 МП «ГСИ. Калибраторы унифицированных сигналов BlackBox. Методика поверки»
1 год
Общество с ограниченной ответственностью «Метро-лоджиРус» (ООО «Метро-лоджиРус»), г. Уфа
ООО «РАВНОВЕСИЕ», г.
Москва
28.11.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 июня 2025 г.
1128
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются
к настоящему приказу;
описания типов
к настоящему приказу.
средств
измерений,
прилагаемые
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Е.Р. Лазаренко
I СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95628-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы унифицированных сигналов BlackBox
Назначение средства измеренийКалибраторы унифицированных сигналов BlackBox (далее - калибраторы) предназначены для измерений и воспроизведений: силы постоянного тока, напряжения постоянного тока, частоты импульсного сигнала, периода и интервала времени.
Калибраторы могут применяться в качестве рабочих эталонов в соответствии с:
-
- государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520;
-
- государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091;
-
- государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360.
Принцип действия калибраторов основан на аналого-цифровом (в режиме измерения электрических сигналов) или цифро-аналоговом (в режиме воспроизведения электрических сигналов) преобразованиях сигналов в совокупности с применением термокомпенсированного кварцевого генератора и прецизионного источника опорного напряжения микропроцессорного модуля.
под управлением
ручного прибора и автоматическим расположены
Конструктивно калибраторы выполнены в виде портативного в герметичном ударопрочном кейсе, оборудованном ручкой для переноски клапаном выравнивания давления. На лицевой панели калибраторов функциональные клавиши и дисплей для отображения информации. Для автономного питания калибраторов применяется встроенная литий-ионная аккумуляторная батарея.
Калибраторы являются многоканальными приборами. Все каналы разделены по функциональному назначению, допускают одновременную работу и имеют гальваническую развязку. Каналы измерений и воспроизведений силы и напряжения постоянного тока работают как с внутренним, так и внешним питанием токовой петли. Все частотно-импульсные каналы имеют независимую регулировку амплитуды выходного сигнала.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид калибраторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2.
Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба с нанесением знака поверки
а) в открытом виде
б) в закрытом виде
Рисунок 1 - Общий вид калибраторов с указанием места ограничения доступа к местам настройки (регулировки)
Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) калибраторов состоит из встроенного ПО. Встроенное ПО состоит из метрологически значимой части и пользовательского интерфейса. Встроенное ПО является фиксированным и может быть изменено только на предприятии-изготовителе.
Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики калибраторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BLACKBOX |
|
Номер версии (идентификационный номер ПО) |
A |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Количество каналов |
Диапазон |
Пределы допускаемо! относительной (5 |
г абсолютной (Л)/ погрешности | ||
|
измерений |
воспроизведений |
измерений |
воспроизведений |
измерений |
воспроизведений | |
|
Частота импульсного сигнала |
2 |
4 |
от 2 до 20000 Гц |
от 0,1 до 20000 Гц (прямоугольные импульсы) |
±0,0005 % (5) |
±0,0005 % (5) |
|
Период импульсного сигнала |
2 |
4 |
от 50 до 500000 мкс |
от 50 до 10000000 мкс (прямоугольные импульсы) |
±0,0005 % (5) |
±0,0005 % (5) |
|
Интервал времени между сигналами «Старт» и «Стоп» |
1 |
2 |
от 1 до 200 с |
от 1 до 200 с |
±0,0005 % (5) |
±0,0005 % (5) |
|
Сила постоянного тока |
2 |
2 |
от 0,1 до 24 мА |
от 0,1 до 24 мА |
от 0,1 до 20 мА включ.: ±1,0 мкА (Л), св. 20 до 24 мА включ.: ±8,0 мкА (Л) |
от 0,1 до 20 мА включ.: ±1,5 мкА (Л), св. 20 до 24 мА включ.: ±8,0 мкА (Л) |
|
Напряжение постоянного тока |
1 |
1 |
от 0,1 до 5 В |
от 0,1 до 5 В |
±200 мкВ (Л) |
±300 мкВ (Л) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока, В: - от внешнего источника питания |
5 |
|
- от встроенного источника питания |
3,7 |
|
Электрические параметры входных частотно-импульсных каналов: - диапазон входного напряжения, В |
от 1 до 24 |
|
- входное сопротивление, кОм, не менее |
10 |
|
Электрические параметры выходных частотно-импульсных каналов: - уровень логического «0», В, не более |
0,1 |
|
- уровень логической «1», В |
от 1 до 24 |
|
- выходной ток, мА, не более |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
236x193x111 |
|
Масса, кг, не более |
1,6 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор унифицированных сигналов BlackBox |
26.51.43-001 -97949478-2018 |
1 шт. |
|
Паспорт |
97949478.41118.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
97949478.41118.001 РЭ |
1 экз. |
приведены в разделе 6 «Порядок работы» руководства по эксплуатации 97949478.41118.001 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии поверочной схемы
от 26 сентября 2022 г. № 2360 «Об утверждении государственной для средств измерений времени и частоты»;
ТУ 26.51.43-001-97949478-2018 «Калибраторы унифицированных Технические условия».
сигналов BlackBox.
Общество с ограниченной
(ООО «МетролоджиРус»)
ИНН 0273937956
Адрес юридического лица: 450022, Республика Башкортостан, ул. Бакалинская, д. 64, помещ. 31
ответственностью
«МетролоджиРус»
г.о.
город Уфа, г. Уфа,
ответственностью
«МетролоджиРус»
Общество с ограниченной
(ООО «МетролоджиРус»)
ИНН 0273937956
Адрес: 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Бакалинская, д. 64, помещ. 31
Испытательный центрОбщество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ») Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 8
(далее - АТНК) и других жидкостей и железнодорожные
Регистрационный № 72043-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы автоматизированные топливо-наливные АТНК
Назначение средства измеренийКомплексы автоматизированные топливо-наливные АТНК предназначены для измерений массы и объема нефти, нефтепродуктов (далее - продукта) при перекачке, приеме/выдаче его в автоцистерны цистерны.
Описание средства измеренийПринцип действия АТНК основан на прямом методе динамических измерений массы продукта с применением массового счетчика-расходомера (далее - преобразователь расхода).
Топливо с помощью электронасосного агрегата подается из резервуара и поступает через резиновый компенсатор в фильтр-газоотделитель или фильтр, затем в преобразователь расхода, из которого через наливной стояк для верхнего налива или шарнирный трубопровод с соединителем для нижнего налива поступает в резервуар цистерны.
Налив цистерны производится на посту налива по дозе, задаваемой оператором на пульте дистанционного управления, компьютера или с местного поста управления. При этом разрешение налива обеспечивается как действием оператора, так и местного поста управления, комплексом блокировок на посту налива: заземлением цистерны, установкой наливной трубы в горловине цистерны.
Пуск АТНК осуществляется с местного поста управления налива или с рабочего места оператора.
Преобразователь расхода измеряет количество жидкости в единицах объема и массы, поступающего в цистерну, и выдает импульсы на пульт дистанционного управления (компьютер), где проводится отсчет количества налитого нефтепродукта.
АТНК в зависимости от климатических условий эксплуатации разделяют на два вида:
-
- без обогрева;
-
- с обогревом в блок-боксе.
АТНК состоят из технологической обвязки, системы измерительной и системы автоматизации.
В состав технологической обвязки в зависимости от комплектации для измерений качества нефти и количества нефтепродуктов входят:
-
- рамная металлоконструкция (каркас);
-
- узел измерительного участка, состоящий из трубопровода для установки преобразователя расхода, средств измерений давления и температуры;
-
- электронасосный агрегат для перекачки жидкости;
-
- система регулирования расхода жидкости, проходящего через преобразователь расхода, на основе клапана (гидравлического или электромагнитного, или пневматического) и (или) задвижки с электроприводом;
-
- фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;
-
- влагомер поточный для измерений содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме;
-
- пробоотборник (в зависимости от исполнения) для отбора проб жидкости в целях определения физико-химических свойств жидкости в испытательной лаборатории;
-
- запорная арматура и обратный клапан;
-
- дренажная система.
Технологическая обвязка обеспечивает оптимальные режимы работы средств измерений из состава системы измерительной.
В состав системы измерительной в зависимости от комплектации входят:
-
- преобразователь расхода для измерений объемного (массового) расхода и объема (массы) прошедшей жидкости, а также плотности и температуры прошедшей жидкости.
-
- датчик температуры для измерений температуры прошедшей жидкости и формирования электрических сигналов;
-
- датчик давления для измерений давления и формирования электрических сигналов;
-
- система обработки информации (далее - СОИ) для сбора, преобразования электрических сигналов первичных преобразователей. СОИ состоит из контроллера и автоматизированного рабочего места оператора (далее - АРМ) с установленным программным обеспечением (далее - ПО).
Таблица 1 -
в составе АТНК
|
Тип СИ |
Регистрационный номер |
|
Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» |
77657-20 |
|
Датчики температуры ДТС |
92657-24 |
|
Преобразователи давления измерительные ОВЕН ПД100 |
47586-11 |
|
Влагомеры сырой нефти ВСН-2 |
24604-12 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
В зависимости от исполнения несколько АТНК могут комплектоваться одним АРМ (если АТНК находятся на одном объекте).
В состав СОИ в зависимости от исполнения входит электронное табло отображения результатов измерений.
В состав системы автоматизации в зависимости от комплектации входят:
-
- устройство заземления и контроля, для заземления, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;
-
- датчики положения конструктивных элементов консоли верхнего/нижнего налива/слива;
-
- датчики положения трапа, предаварийного и аварийного уровней перелива;
-
- кнопочный пост управления;
-
- коробка присоединительная
-
- монитор нижнего налива;
-
- система управления шлагбаумом и светофором;
-
- шкаф управления силовой;
-
- комплект монтажных и силовых кабелей;
-
- блок управления (далее - БУ) для сбора, индикации и регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов системы регулирования расхода жидкости, электронасосного агрегата, средств блокировки и защиты АТНК.
Для комплектации с обогревом дополнительно входят:
-
- обогреватель взрывозащищенный;
-
- светильник взрывозащищенный;
-
- модуль порошкового пожаротушения;
-
- датчик-газоанализатор взрывозащищенный.
-
- блок-контейнер.
В состав БУ в зависимости от исполнения входят:
-
- контроллер и АРМ оператора с установленным программным обеспечением;
-
- пульт управления для приема и выдачи управляющих и блокировочных сигналов АТНК.
Внешний вид АТНК приведен на рисунке 1.
Рисунок 1 - Внешний вид АТНК
Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для выдачи блокирующих сигналов.
В зависимости от исполнения несколько АТНК могут комплектоваться одним АРМ. По заказу потребителя БУ может быть дополнительно оборудован считывателями чип (смарт) и платежных карт, клавиатурой, терминалом доступа.
СИ, входящие в состав АТНК пломбируются в соответствии с их описаниями типа. Дополнительно в АТНК пломбируются фланцы преобразователя расхода. Схемы пломбирования приведены на рисунке 2.
Обозначение АТНК, заводской номер и год на табличке маркируется ударным способом, остальные надписи и знак утверждения типа выполнены фотохимическим способом. Маркировочная табличка прикрепляется на корпус АТНК в доступном для просмотра месте.
Рисунок 3 - Маркировочная табличка АТНК
Программы «АРМ оператора» и «Топаз» предназначены для осуществления отпуска нефтепродукта через АТНК.
Программы в процессе своей работы взаимодействует с контроллерами, которые непосредственно анализируют состояния датчиков АТНК, и стояков и выдают ответные сигналы.
ПО СИ АТНК автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей, обеспечивающих автоматизацию процессов налива/слива жидкости.
Функции метрологически значимой части ПО:
-
- сбор и отображение измерительной информации;
-
- идентификация и защита программного обеспечения АТНК специальных паролей для идентификации пользователя и защите информации обеспечения).
Основные функции программного обеспечения:
-
- контроль заземления автомобильных или железнодорожных цистерн;
-
- управление режимами налива;
-
- управление запорной арматурой;
-
- отображение (визуализацию) на экране компьютера с индикацией всех основных режимов работы;
-
- возможность интеграции с системой верхнего уровня по или путем доступа к базе данных АРМ;
Для защиты метрологически значимой части ПО АТНК изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, пользователя).
Метрологически значимой частью автономного программного обеспечения является файл CalcMeasure.dll - библиотека с метрологически значимой частью (для ПО «АРМ оператора»).
мнемосхем
(применением программного
оборудования
протоколу стандарта ОРС
от несанкционированных
настройки (механические пломбы, индивидуальные пароли
ведение журналов действий
Идентификационные данные программного обеспечения АТНК приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Топаз |
АРМ оператора |
|
Номер версии (идентификационный номер) ПО |
Р101 |
1x.xx.xx.xx |
|
Цифровой идентификатор ПО |
0X5BA9 |
439044DA6C25CFAB4F DC36D3E455A447 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
MD5 |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | ||
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование xарактеристики |
Значение xарактеристики |
|
Номинальное значение расxоgа жидкости в зависимости от диаметра условного nроxоgа, м3/ч: | |
|
- Ду 50 |
52 |
|
- Ду 80 |
80 |
|
Пределы допускаемой относительной погрешности измерений, %: | |
|
- массы |
±0,25 |
|
- массы брутто (исполнение с влагомером) |
±0,25 |
|
- массы нетто (исполнение с влагомером) |
±0,35 |
|
- объема |
±0,15 |
|
Наименьшая доза выдачи жидкости, дм3 (кг) |
200 |
|
Диапазон измерений температуры жидкости, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,5 |
|
Диапазон измерений давления, МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений давления, % |
±0,5 |
|
Диапазон измерений объемной доли воды, % |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли воды, %, в диапазоне влагосодержания (объемная доля воды, %) от 0 до 10 % |
±0,4 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное количество комплексов, работающих под управлением одного АРМ, шт. |
12 |
|
Рабочее давление, МПа: | |
|
- максимальное |
1,6 |
|
- минимальное |
0,8 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220^22; 380 :;37 |
|
- частота переменного тока, Гц |
50 |
|
Маркировка взрывозащиты |
II Gb IIB T3 |
|
Потребляемая мощность, кВт |
от 1,2 до 30 |
|
Масса, кг, не более |
2050 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
2000 |
|
- ширина |
3000 |
|
- длина |
2500 |
|
Исполнение в контейнере, мм, не более: | |
|
- высота |
2250 |
|
- ширина |
3250 |
|
- длина |
2500 |
|
Рабочие условия эксплуатации1) по ГОСТ 15150-69 |
У, УХЛ, ХЛ |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С: | |
|
- исполнение без обогрева |
от - 50 до +50 |
|
- исполнение с обогревом |
от - 60 до +50 |
|
- относительная влажность, % |
от 30 до 100 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Примечание - В зависимости от исполнения. | |
Таблица 5 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Наработка на отказ, ч, не менее |
12000 |
наносится на маркировочные таблицы комплекса методом штемпелирования (металлофото, шелкографии, наклейки), титульные листы руководства по эксплуатации и формуляр -типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Комплекс автоматизированный топливоналивной в составе:
|
АТНК |
1 шт. |
В соответствии с заказом |
|
Для комплектации с обогревом дополнительно входят:
|
1 к-т |
В соответствии с заказом | |
|
Руководство по эксплуатации |
АТНК.4213.000.00 РЭ |
1 экз. | |
|
Паспорт |
АТНК.4213.000.00 ПС |
1 экз. | |
|
Комплект ЗИП |
- |
1 к-т |
В соответствии с заказом |
Сведения о методиках (методах) измерений приведены в п. 4 АТНК.4213.000.00 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПеречень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847 (перечень, п. 6.3.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-001-78123092-2021 «Комплексы автоматизированные топливо-наливные АТНК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «777» (ООО «777»)
ИНН 5043026556
Юридический адрес: 142207, Московская обл., г. Серпухов, ул. Центральная, д. 146, оф. 37
Телефон: +7 (903) 796-86-66, +7 (925) 439-22-54
E-mail: dnv1227@yandex.ru, info@npo777.ru
ИзготовительОбщество с ограниченной ответственностью «777» (ООО «777»)
ИНН 5043026556
Юридический адрес: 142207, Московская обл., г. Серпухов, ул. Центральная, д. 146, оф. 37
Адрес места осуществления деятельности: 142207, Московская обл., г. Серпухов, ул. Центральная, д. 146, оф. 37
Телефон: +7 (903) 796-86-66, +7 (925) 439-22-54 E-mail: dnv1227@yandex.ru, info@npo777.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 32
Регистрационный № 95608-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры индикаторные INSIZE
Назначение средства измеренийНутромеры индикаторные INSIZE (далее - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание средства измеренийПринцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней и/или удлинителей, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней или удлинителей. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются в следующих модификациях:
-
- 2122 - нутромеры с шагом дискретности 0,01 мм;
-
- 2126 - нутромеры высокоточные с шагом дискретности 0,001 мм;
-
- 2128 - нутромеры с шагом дискретности 0,01 мм для больших диаметров отверстий;
-
- 2152 - нутромеры с шагом дискретности 0,01 мм для маленьких диаметров отверстий;
-
- 2153 - нутромеры с шагом дискретности 0,001 мм для маленьких диаметров отверстий;
-
- 2322, 2422 - нутромеры с ценой деления 0,01 мм;
-
- 2423, 2824 - наборы нутромеров с ценой деления 0,01 мм;
-
- 2425, 2852 - нутромеры с ценой деления 0,01 мм для маленьких диаметров отверстий;
-
- 2428 - нутромеры с ценой деления 0,01 мм для зубчатых колес;
-
- 2435 - нутромеры с ценой деления/шагом дискретности 0,01 мм для длинных внутренних диаметров;
-
- 2724 - наборы нутромеров с шагом дискретности 0,01 мм;
-
- 2825 - нутромеры высокоточные с ценой деления 0,001 мм;
-
- 2828 - нутромеры с ценой деления 0,01 мм для больших диаметров отверстий;
-
- 2853 - нутромеры высокоточные с ценой деления 0,001 мм для маленьких диаметров отверстий.
Нутромеры в зависимости от модификации комплектуются следующими отсчетными устройствами, которые отличаются внешним видом, принципом действия и ценой деления (шагом дискретности):
- 2108-101F (индикатор цифровой с шагом дискретности 0,001 мм),
- 2108-10F (индикатор цифровой с шагом дискретности 0,01 мм),
- 2137-101F (индикатор цифровой с шагом дискретности 0,001 мм),
- 2137-10F (индикатор цифровой с шагом дискретности 0,01 мм),
- 2308-10A/2308-10FA (индикатор часового типа с ценой деления 0,01 мм),
- 2311-3 (индикатор часового типа с ценой деления 0,01 мм),
- 2313-1A (индикатор часового типа высокоточный с ценой деления 0,001 мм),
- 2892-10F (индикатор часового типа с ценой деления 0,01 мм).
Нутромеры отличаются внешним видом, типом отсчетного устройства, наличием или отсутствием центрирующего мостика, пределами допускаемой абсолютной погрешности, ценой деления (шагом дискретности), также в каждой модификации есть исполнения, которые отличаются между собой диапазоном измерений.
следующие
Нутромеры в зависимости от исполнения могут иметь в обозначении дополнительные буквы латинского алфавита:
устройства
WP - обозначает наличие водонепроницаемого цифрового отсчетного (степень защиты от пыле-, влагонепроницаемости IP54);
A - часть маркировки изготовителя;
S - обозначает набор нутромеров.
Логотип H-iiliLLS-M или наносится на паспорт
нутромеров
устройство
типографским методом, на державку, теплоизоляционную ручку и/или отсчетное краской, методом лазерной гравировки, с помощью наклейки или методом отливки.
Заводской номер нутромера включает в себя заводской номер державки (при наличии номера на державке) и заводской номер отсчетного устройства. Заводской номер отсчетного устройства наносится на заднюю или боковую часть отсчетного устройства, а заводской номер державки наносится на металлическую часть державки краской или лазерной гравировкой в формате цифрового или буквенно-цифрового обозначения, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Диапазон измерений нутромера наносится на футляр и/или державку или теплоизоляционную ручку шильдиком, наклейкой или лазерной гравировкой.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Цвет внешнего вида нутромеров и отсчетных устройств может отличаться.
Общий вид нутромеров индикаторных указан на рисунках 1 - 21.
Общий вид отсчетных устройств представлен на рисунках 22 - 27.
Общий вид измерительных наконечников представлен на рисунке 28. Места нанесения заводских номеров представлены на рисунке 29.
Рисунок 1 - Общий вид нутромеров модификации
Рисунок 3 - Общий вид нутромеров модификации 2126
Рисунок 2 - Общий вид нутромеров модификации 2122
Рисунок 5 - Общий вид нутромеров модификации 2852
Рисунок 7 - Общий вид нутромеров модификации 2152
Рисунок 6 - Общий вид нутромеров модификации 2128
Рисунок 8 - Общий вид нутромеров модификации 2153
Рисунок 9 - Общий вид нутромеров модификации 2853
Рисунок 11 - Общий вид нутромеров модификации 2422
Рисунок 12 - Общий вид
нутромеров модификации
Рисунок 10 - Общий вид нутромеров модификации 2825
Рисунок 14 - Общий вид нутромеров модификации 2428
Рисунок 15 - Общий вид нутромеров
модификации 2824 исполнения S160
Рисунок 16 - Общий вид нутромеров модификации 2724 исполнения S160
Рисунок 18 - Общий вид нутромеров модификации 2724 исполнения S3
Рисунок 20 - Общий вид нутромеров модификации 2724 исполнения S160WP
Рисунок 19 - Общий вид нутромеров модификации 2724 исполнения S3WP
Рисунок 23 - Общий вид отсчетного устройства 2311-3
Рисунок 24 - Общий вид отсчетного устройства 2892-10F
Рисунок 22 - Общий вид отсчетного устройства 2308-10A, 2308-10FA
Рисунок 25 - Общий вид отсчетного устройства 2137-10F, 2137-101F
Рисунок 26 - Общий вид отсчетного устройства 2108-10F, 2108-101F
Рисунок 27 - Общий вид отсчетного устройства 2313-1А
Рисунок 28 - Общий вид измерительных наконечников нутромеров
Рисунок 29 - Места нанесения заводских номеров
|
4^ о > |
м о > |
> |
о > |
о о > |
о > |
> |
|
о н и |
а н |
а ч о |
а н |
о н |
а н C>J |
а н |
|
о |
о |
о |
00 | |||
|
tt |
и |
и | ||||
|
о |
о |
о |
о |
о | ||
|
4^ |
к» |
о | ||||
|
<z:> |
<z:> |
о |
о |
о |
U1 |
Диапазон измерений, мм
Шаг дискретности отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
2 rt и тз о
о ■1 S .£ Л « я S rt S и л и а а а rt rt я а rt и
■в is Я и rt
■в а « и а я а
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня, мм
Измерительное усилие, И
Cd о о
о й а о н о со
C>J и
а о н i?
|
4^ о |
м о |
1 |
о |
о о |
о |
1 |
|
О н и |
О н |
О н о |
о н |
о н |
о н |
а ч |
|
о |
о |
о |
00 | |||
|
Й |
Й |
й |
й |
й |
й |
й |
|
о |
о |
о |
о |
о | ||
|
м |
Н- |
о | ||||
|
<z:> |
<z:> |
о |
о |
о |
U1 |
Диапазон измерений, мм
Шаг дискретности отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
LtJ
LtJ
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня, мм
Измерительное усилие, И
Cd о о
о
й S о н о со
C>J и
S о н i?
|
4^ |
м | |||||
|
о | ||||||
|
о |
о |
о |
о | |||
|
о н и |
о н |
о н о |
о н |
о н |
о н |
а н |
|
о |
о |
о |
00 | |||
|
Й |
й |
й |
й |
й |
й |
й |
|
о |
о |
о |
о |
о | ||
|
м |
о | |||||
|
<z:> |
о |
о |
о |
о |
U1 |
Диапазон измерений, мм
Шаг дискретности отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
й)
LtJ
LtJ
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня, мм
|
а |
а |
о |
|
н |
н |
н |
|
-й |
м | |
|
Й |
й |
й |
|
о |
о |
о |
|
-й | ||
|
о |
о |
а |
|
н |
н | |
|
-й |
-й | |
|
й |
й |
й |
|
о |
о | |
|
* |
00 |
Измерительное усилие, И
Cd о о
о
й S о н о со
C>J и
S о н i?
LtJ
Модификация
Модификация
Исполнение
Исполнение
Диапазон измерений,
Диапазон измерений,
00 о о
>
о ч
4^ о о
и
и
00
Н
сл й S с
4^
I
S
41 О о
Наименьшее перемещение измерительного стержня.
Размах показаний, мкм, не более
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства.
Наименьшее перемещение измерительного стержня.
Размах показаний, мкм, не более
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства.
LJ
О
jO
“о
о н
и и о
о н 00 и о
Н-jo "о м Ln
Измерительное усилие центрирующего мостика, Н
Измерительное усилие центрирующего мостика, Н
Измерительное усилие, Н
Измерительное усилие, Н
Шаг дискретности отсчетного устройства, мм
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
|
44 Ln О |
и Ln О |
? |
о |
о о |
о | |
|
О н и Ln |
О н |
а н о |
а н Ln |
о н Ln |
а н LJ |
О н |
|
о |
о |
о |
00 | |||
|
Й |
Й |
й |
й |
й |
й |
й |
|
о |
о |
о |
о |
о | ||
|
44 |
м |
о | ||||
|
о |
<z:> |
о |
о |
о |
U1 |
Шаг дискретности отсчетного устройства, мм
О н ■о
о й о
■о S о н S я S д
■о о 2 о ■о о со
2 о й
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
|
а |
а |
о |
|
н |
ч |
н |
|
44 |
и | |
|
Й |
й |
й |
|
О |
о |
о |
|
44 | ||
|
О н |
о н |
а н |
|
44 | ||
|
й о |
й о |
Й О |
|
00 |
Cd о о
-
4 о й
-
5 о н о со
м
S о н i?
|
и Ln и |
Модификация | |
|
00 |
О |
Исполнение |
|
о н о и о J30 |
о н и о о |
Диапазон измерений, мм |
|
jO "о |
Шаг дискретности отсчетного устройства, мм | |
|
н- JO "о |
н-JO "о и |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
|
1 |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | |
|
Размах показаний, мкм, не более | ||
|
О Ъо |
jO |
Наименьшее перемещение измерительного стержня, мм |
|
о н м и о 4^ |
Измерительное усилие, И | |
|
1 |
Измерительное усилие центрирующего мостика, И | |
м
и
00
оо о о
I
о н 4^ о о
и о
оо о о
jO
“о
н-
JO "о м Ln
LJ
о н
и
и о
о н 00 и о
Модификация
Исполнение
Диапазон измерений, мм
Шаг дискретности отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня, мм
Измерительное усилие, И
Измерительное усилие центрирующего мостика, И
Cd о о
о й
S о н о со
LJ м
S о н i?
Ln
|
м U1 |
Модификация | |
|
00 |
О |
Исполнение |
|
о н о и о \у1 |
о н о> и о о |
Диапазон измерений, мм |
|
jO "о о |
Шаг дискретности отсчетного устройства, мм | |
|
н- JO "о о --J |
н-JO "о о |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
|
1 |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | |
|
м |
м |
Размах показаний, мкм, не более |
|
jO ъ> |
Наименьшее перемещение измерительного стержня, мм | |
|
а ч м и о 4^ |
Измерительное усилие, Н | |
|
1 |
Измерительное усилие центрирующего мостика, И | |
н рз СЛ Й S с рз
ю
-
1
о н ■о а
а
S нХЗ О о
S О
■О
о ■о S о н S я S д
■о о
-
2 о ■о о со
2 о и S
s я рз С S S
м
Ln LJ
О С
S
|
и Ln и |
Модификация | |
|
00 |
О |
Исполнение |
|
О н о и о J30 “ьп |
О н и о о |
Диапазон измерений, мм |
|
jO “о |
Шаг дискретности отсчетного устройства, мм | |
|
н-JO "о |
н- JO "о |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
|
1 |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | |
|
Размах показаний, мкм, не более | ||
|
О Ъо |
jO |
Наименьшее перемещение измерительного стержня, мм |
|
о н м и о 4^ |
Измерительное усилие, Н | |
|
1 |
Измерительное усилие центрирующего мостика, Н | |
Cd о о я о й S о н о со
LJ м
S о н i?
Таблица 10 - Метрологические характеристики нутромеров модификации 2153 с цифровым индикатором 2137-101F
|
о S К о К
|
3S S к о о S g S к о й с ей |
|
10WP |
от 6 до 10 |
|
18WP |
от 10 до 18,5 |
±0,007
±0,007
Таблица 11 - Метрологические характеристики нутромеров модификации 2322 с индикатором часового типа 2308-10А или индикатором часового типа 2308-10FA
|
S
-е
|
о S К о К
|
3S S к о о S g S к о g с ей |
ей” 1 CQ Н Н О ej 3S S S ± h" g о S « 2 2 о !=r s CT о |
’Si I 1 ей” S 2 2 H g g ej S H c &И C tr s о S о 2 s M ej _ S S ’S g О g & Д § Cl о З-* Рч 2 |
й S о ч 2 « о S g 2 ё § 5 S ей о 2 2 Ри Р Ч « S н е я 5 о (Х> о 3W hja Д' о н; рч я Щ 5 2. о к g о с а ° § |
зр” 2 3^ я о ей ч 1.2 О о д д S й g сц |
2 S 2 &И 5 и 3i Он Ьй с 3i S 5 Ри <t> Р et> г> S н а S р 2 о S Е 2 ОЙО р 2- ч р й к н |
д о о 45 Ч о” 2 Р
Р р, о
|
р 2 О Q g 2 ® S ©: §
Si S г> Р
S Ч |
|
TiTl |
35А |
ОТ 18 ДО 35 |
0,01 |
±0,015 |
3 |
3 |
1,0 |
от 2 до 4 |
ОТ 4 ДО 8 |
|
60А |
от 35 до 60 |
±0,018 |
3 |
3 |
1,2 |
от 2 до 6 |
от 6 до 10 | ||
|
100 А |
от 50 до 100 |
±0,018 |
3 |
3 |
1,6 | ||||
|
160 А |
от 50 до 160 |
±0,018 |
3 |
3 | |||||
|
161А |
от 100 до 160 |
±0,018 |
3 |
3 |
от 3 до 7 |
от 8 до 10 | |||
|
250А |
от 160 до 250 |
±0,018 |
3 |
3 | |||||
|
450А |
от 250 до 450 |
±0,018 |
3 |
3 |
|
я ей •е- ч о |
о S К о К
|
3S S к о о S о й с ей |
ей” 1 CQ Н Н ° ц § о к g о S 2 S о й и ►Я СТ о |
1 1 1 ей” § ё О S S 1 " S1 S = о g о ej S н с Он С У Р S ё S § § о „ Я О 2 g & к § Cl о З-* Рч ё |
3S , ' 1 2 g о ё ё Й S S ® я „ ё й ° о g S S § £ S ё § О Я ей К О О ей р, И S' Ж щ н S я « S й н Д 5 1-> о О 3S Д’ о ч: Р* S к S (Х> Д у о ® я ё 2 S с я |
зЯ” я |Ц я о ей Ч й О § О о G К S й й сц |
w 4 s' Ри « я о !-3< Ье; с о S ” S s:^ ОРО о й Н я ® о S 3 ё о S Е г; S § я S' я я о я ни я 3^ к н |
S о О я д я о” ё Я Н Я я р, о S й |
я 2 ej ей д' 8 ё К S & 3 я я 2 & н я я ё о я S о нЗ S я |
|
2422 |
35 |
ОТ 18 ДО 35 |
0,01 |
±0,020 |
3 |
3 |
1,2 |
от 2 до 4 |
от 4 до 8 |
|
60 |
от 35 до 60 |
±0,020 |
3 |
3 |
1,4 |
от 2 до 6 |
от 6 до 10 | ||
|
150 |
от 50 до 150 |
±0,025 |
3 |
3 | |||||
|
300 |
от 150 до 300 |
±0,025 |
3 |
3 |
1,6 |
от 3 до 7 |
от 8 до 10 | ||
|
510 |
от 280 до 510 |
±0,025 |
3 |
3 |
2,6 | ||||
|
800 |
от 400 до 800 |
±0,025 |
3 |
3 |
Таблица 13 - Метрологические характеристики нутромеров модификации 2423 с индикатором часового типа 2308-1ОА или индикатором
|
S я ей •е- ч о |
о S К о К
|
3S S к о о S о й с ей |
ей” 1 П н н ° ц § о к р-g о S 2 S о й и ►Я СТ о |
1 1 1 ей” 2 g О 3 « 1 S 5 1 S ; о g о ej S н с Он С У Р S ё S § § о „ а О 2 g & Е о Cl о З-* Р, 2 |
3S , ' 1 2 2 3^ Е 2 Й S S ® Я „ 2 И =5 о § S g S S § S ё § О S ей К О О ей р, И 2- Е Е Н S « Е « Е Й Н Д 5 1-> о О 3S Д’ о ч: Р* S д S (Х> Д у о ® ё 2 2 Е |
зк” S о К о ей Е й О § О о д д S й й сц |
w 4 s' о !-3< bsi С О S ” S s:^, о р о о й Н а ® S 3 2 о S Е г; S S' л S о Ч ни 5 к Н |
д о О § д
2 S н в в р, о
|
в 2 ej ей S' 8 2 К S & 3 в в 2 & в в в о я S о нЗ S в |
|
2425 |
6 |
ОТ 4,5 до 6 |
0,01 |
±0,015 |
3 |
3 |
0,35 |
от 2 до 3 |
от 4 до 8 |
|
8 |
от 6 до 8 |
±0,015 |
3 |
3 |
0,5 |
от 2 до 4 | |||
|
12 |
от 8 до 12 |
±0,015 |
3 |
3 |
0,7 | ||||
|
20 |
от 12 до 20 |
±0,015 |
3 |
3 |
0,9 |
Таблица 15 - Метрологические характеристики нутромеров модификации 2428 с индикатором часового типа 2308-1ОА или индикатором часового типа 2308-10FA
|
о в В о В В о в ej S |
зВ В в о Р, о S й S в о 3 в ей В |
|
12 |
ОТ 8 до 12 |
|
от 12 до 22 | |
|
ЪЪ |
от 22 до 55 |
|
250 |
от 55 до 250 |
|
510 |
от 100 до 510 |
от 2 до 4
от 2 до 6
±0,015
±0,015
±0,020
±0,025
±0,025
|
о S К о К
|
3S S к о о S g S о 3 с ей |
|
61 |
ОТ 4,5 до 6 |
|
81 |
от 6 до 8 |
|
82 | |
|
83 | |
|
84 | |
|
121 |
от 8 до 12 |
|
122 | |
|
123 | |
|
124 | |
|
201 |
от 12 до 20 |
|
202 | |
|
203 | |
|
204 | |
|
352 |
от 18 до 35 |
|
353 | |
|
354 | |
|
602 |
от 35 до 60 |
|
603 | |
|
604 |
OF А или индикатором часового типа 2892-1 OF
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,015
±0,020
±0,020
±0,020
±0,020
±0,020
±0,020
Продолжение таблицы 1 б
|
о я я о я я о я о S |
6 С1ч о СП S S о ’2 со S c’i К С S |
|
605 |
от 35 до 60 |
|
606 | |
|
607 | |
|
608 | |
|
1502 |
от 50 до 150 |
|
1503 | |
|
1504 | |
|
1505 | |
|
1506 | |
|
1507 | |
|
1508 | |
|
1602 |
от 100 до 160 |
|
1603 | |
|
1604 | |
|
1605 | |
|
1606 | |
|
1607 | |
|
1608 | |
|
2902 |
от 160 до 250 |
|
2903 | |
|
2904 |
|
1 S § § « « о о Н 5 S Sr. ё 5 ч G (Г S О Н Р м к о W Я '-’ О й- н 1 !■§ н “ ё. о S а S j-H G Ои ки |
3^ 1 2 2 2 « S ё 2 О 5 Он я g S д й S й g я >> я о о, я й я о я й о о 2 я S ” о « Й .Я' л S S е й я о _ о <ь> S Я Я 2 о я я о Ч' Cl о о, о я & 2 |
зЯ" я |Ц я о я я й о § О о G К S й СП СЦ |
|
±0,020 |
3 |
3 |
|
±0,020 |
3 |
3 |
|
±0,020 |
3 |
3 |
|
±0,020 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
±0,025 |
3 |
3 |
|
U1 |
U1 |
U1 |
U1 |
U1 |
U1 |
U1 |
и |
м |
м |
м |
|
<0 |
<0 |
<0 |
<0 | |||||||
|
о |
о |
о |
о |
о |
о |
о |
о |
о |
о |
о |
|
00 |
U1 |
м |
00 |
U1 |
Диапазон измерений, мм
Цена деления/шаг дискретности отсчетного устрой-ства . мм
LtJ
LtJ
LtJ
LtJ
LtJ
LtJ
я ■о о Й о й
о и S о н fs сл й S с со
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
LtJ
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня,
Измерительное усилие, И
|
а | |
|
н 00 |
Измерительное уси |
|
й О |
лие центрирующего |
|
о |
мостика, И |
Cd о о
о й
S о н о со
bJ и
я
S о н i?
м м
Таблица 17 - Метрологические характеристики нутромеров модификации 2724 с цифровым индикатором 2108-1 OF
|
я ей •е- ч о |
о S К о К
|
6 С1ч о СП « о со S 5 ® с S |
о 2 о & &И о , 2 ^3 О CQ S К н н о й 5 а ё |
й g S 1 §, — о о Н 5!
G о О н Р м" к о CQ tr S Э 2 о я о я &И 2 2 ” Си Яи я |
зЯ . ' 1 1 О О 2 О S S Н S о (УЗ S о о « 0 я § § 1 с о § 5 1 я а ”. § 1 о
С Ои ° ± |
зя" S я (Ц я я О о G К S й й са |
о 4 s' Ои ® я S7 Ье! С О « я &И mao я ё S я 2 о S я 2 о 2 о S 2- 2 я Н л К н |
о о я я <L> 2 я Н В в &, о S а |
в я О о 3 2 Д я S н о, я н н 5 в в о Si S о CJ S (Ц я2 S S я |
|
2724 |
S3 |
от 18 до 35 |
0,01 |
±0,015 |
3 |
3 |
1,0 |
от 2 до 4 |
от 4 до 8 |
|
от 35 до 60 |
±0,018 |
3 |
3 |
1,2 |
от 2 до 6 |
от 6 до 10 | |||
|
от 50 до 160 |
±0,018 |
3 |
3 |
1,6 | |||||
|
S160 |
от 35 до 50 |
±0,018 |
3 |
3 |
1,2 | ||||
|
от 50 до 160 |
±0,018 |
3 |
3 |
1,6 |
Таблица 18 - Метрологические характеристики нутромеров модификации 2724 с цифровым индикатором 2137-10F
|
я в я я в -е в ст о |
о в В о В Я о в о S |
6 С1ч о СП S S о со S 5 ® с S |
я ’S § н 2 S &, о . 2 =2 я о и в в Н ? я 5 а ё |
W я „ (Я о я я S « &, !»=! „ о о Н я
я 2 в S о я) >, я Р я 2 в о я я о 2 в S § =s а ст р, я я 2 2^ а § Зи & " |
S й ” й н S 2 я =в о 2 « я я о я 5 S 2 я S о ё; ± 2 я в в S в Й 2 2 а 2 2 о о а к а § в в я ё я а ” § 2 о S « ЗЯ л ё S tt Р* S к S о S Р ст о г я S 2 С ” в я |
зв" S в (Ц я я о о в в я и й св |
в g (U Ся с о S 0 3 0 о я н в ® S S я 2 о S S 1 о к н |
S о О д я я (15' 2 В в В в <и S а |
в 2 о (Ц 2 g 2 ® S & § В Й В 2 & в в в 2 lU ст S (U 43 в S я |
|
2724 |
S3WP |
от 18 до 35 |
0,01 |
±0,015 |
3 |
3 |
1,0 |
от 2 до 4 |
от 4 до 8 |
|
от 35 до 60 |
±0,018 |
3 |
3 |
1,2 |
от 2 до 6 |
от 6 до 10 | |||
|
от 50 до 160 |
±0,018 |
3 |
3 |
1,6 | |||||
|
S160WP |
от 35 до 50 |
±0,018 |
3 |
3 |
1,2 | ||||
|
от 50 до 160 |
±0,018 |
3 |
3 |
1,6 |
|
-й |
и | |||||
|
о | ||||||
|
о |
о |
о |
о | |||
|
о н и Ln |
о н |
а н о |
о н Ln |
о н Ln |
о н LJ |
о н |
|
о |
о |
о |
00 | |||
|
Й |
Й |
Й |
й |
й |
й |
й |
|
о |
о |
о |
о |
о | ||
|
м |
о | |||||
|
о |
<z:> |
о |
о |
о |
U1 |
Модификация
Модификация
Исполнение
Исполнение
Диапазон измерений, мм
Цена деления отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства.
Размах показаний, мкм, не более
Измерительное усилие центрирующего мостика, И
Измерительное усилие, И
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства.
Размах показаний, мкм, не более
Измерительное усилие, И
Наименьшее перемещение измерительного стержня, мм
Диапазон измерений,
Цена деления отсчетного устройства, мм
LJ
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Наименьшее перемещение измерительного стержня, мм
|
а |
а |
о |
|
н |
н |
н |
|
-й |
м | |
|
Й |
й |
й |
|
о |
о |
о |
|
о |
-й | |
|
а н |
о н |
а ч |
|
-й | ||
|
Й о |
й о |
Й о |
|
00 |
|
а |
о |
|
н |
н |
|
и |
м |
|
й |
й |
|
о |
о |
|
-й | |
|
а н |
а н |
|
-й | |
|
Й о |
Й о |
|
о |
00 |
Измерительное усилие центрирующего мостика, И
Cd о о
о й
S о н о со
bJ и
S о н i? м 4^
|
м 00 М |
Модификация | |
|
00 |
о |
Исполнение |
|
о н о й о J30 “Ln |
о н й о о |
Диапазон измерений, мм |
|
jO “о |
Цена деления отсчетного устройства, мм | |
|
Н- JO “о |
н- JO “о |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
|
1 |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | |
|
Размах показаний, мкм, не более | ||
|
jO Ъо |
jO |
Наименьшее перемещение измерительного стержня, мм |
|
о н м й о -й |
Измерительное усилие, И | |
|
1 |
Измерительное усилие центрирующего мостика, И | |
н fs сл й S с fs м м
-
1
о н ■о о й о
-
4
-
5 л о о я S о я й ■о fs я н о ■о
S о н S я S д
н ■о о
-
2 о ■о о со
2 о Й S -©-
S я fs с S S
м 00 Ln и
о
S д
я
■§ о 2 л fs о о со о
-
4 о н
-
5 я fs
и LJ
м
00 м 00
00 о о
>
о ч
4^ о о
и о
оо о о
jO
“о
н-JO "о м Ln
LJ
о н
и
и о
о н
00
и о
Модификация
Исполнение
Диапазон измерений,
мм
Цена деления отсчетного устройства, мм
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм
Размах показаний, мкм, не более
Наименьшее перемещение измерительного стержня, мм
Измерительное усилие, И
Измерительное усилие центрирующего мостика, И
Cd о о
-
4 о й
-
5 о н о со
LJ м
S о н i? м Ln
|
м ОС |
Модификация | |
|
00 |
О |
Исполнение |
|
о н о й о \У1 |
о н о> й о о |
Диапазон измерений, мм |
|
jO "о о |
Цена деления отсчетного устройства, мм | |
|
н- JO "о о --J |
н-JO "о о |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
|
1 |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | |
|
\У1 |
\У1 |
Размах показаний, мкм, не более |
|
jO Ъ> |
Наименьшее перемещение измерительного стержня, мм | |
|
о н м й о 4^ |
Измерительное усилие, Н | |
|
1 |
Измерительное усилие центрирующего мостика, И | |
Cd о О
О й s о н о со
C>J и
S о н i? и
Таблица 24 - Технические характеристики нутромеров индикаторных
|
Модификация |
Исполнение |
Габариты (Длина X Ширина x Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2122 |
35А |
330x290x100 |
1,441 |
141 |
|
60А |
325x290x90 |
1,504 | ||
|
100А |
335x190x90 |
1,662 | ||
|
160А |
325x285x95 |
1,705 | ||
|
161А |
330x295x100 |
1,699 | ||
|
250А |
490x215x110 |
2,866 |
241 | |
|
450А |
490x310x130 |
3,754 | ||
|
35АWP |
300x285x94 |
2,000 |
141 | |
|
60АWP |
300x285x94 |
2,300 | ||
|
100АWP |
300x285x94 |
2,600 | ||
|
160АWP |
300x285x94 |
2,600 | ||
|
161АWP |
300x285x94 |
2,800 | ||
|
250АWP |
490x228x90 |
3,700 |
241 | |
|
450АWP |
516x337x118 |
5,000 | ||
|
2126 |
35 |
445x160x60 |
1,137 |
141 |
|
60 |
445x170x60 |
1,235 | ||
|
100 |
330x290x95 |
1,660 | ||
|
160 |
330x290x95 |
1,688 | ||
|
161 |
445x160x60 |
1,368 | ||
|
250 |
490x225x95 |
2,367 |
241 | |
|
450 |
520x335x120 |
3,540 | ||
|
35WP |
300x285x94 |
2,000 |
141 | |
|
60WP |
300x285x94 |
2,300 | ||
|
100WP |
300x285x94 |
2,600 | ||
|
160WP |
300x285x94 |
2,600 | ||
|
161WP |
300x285x94 |
2,800 | ||
|
250WP |
490x228x90 |
3,700 |
241 | |
|
450WP |
516x337x118 |
5,000 | ||
|
2128 |
800А |
565x290x140 |
4,763 |
391 |
|
800AWP |
1200x800x200 |
5,500 | ||
|
2152 |
10 |
270x240x90 |
1,008 |
48 |
|
18 |
270x240x90 |
0,977 |
95 | |
|
10WP |
250x220x91 |
1,600 |
48 | |
|
18WP |
250x220x91 |
1,600 |
95 | |
|
2153 |
10 |
330x160x60 |
0,716 |
48 |
|
18 |
330x160x60 |
0,755 |
95 | |
|
10WP |
250x220x91 |
1,600 |
48 | |
|
18WP |
250x220x91 |
1,600 |
95 |
Продолжение таблицы 24
|
Модификация |
Исполнение |
Габариты (Длина X Ширина x Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2322 |
35А |
445x160x60 |
1,137 |
141 |
|
60А |
445x170x60 |
1,235 | ||
|
100А |
450x170x60 |
1,296 | ||
|
160А |
445x165x60 |
1,368 | ||
|
161А |
445x160x60 |
1,370 | ||
|
250А |
490x215x115 |
2,962 |
241 | |
|
450А |
490x310x130 |
3,997 | ||
|
2422 |
35 |
400x180x80 |
0,983 |
178 |
|
60 |
345x155x57 |
1,089 | ||
|
150 |
350x160x70 |
1,234 | ||
|
300 |
490x280x140 |
3,880 | ||
|
510 |
665x340x75 |
5,538 |
417 | |
|
800 |
960x360x70 |
8,060 | ||
|
2423 |
S2 |
400x250x70 |
1,730 |
178 |
|
2425 |
6 |
295x125x65 |
0,472 |
80 |
|
8 |
295x130x70 |
0,490 |
100 | |
|
12 |
290x140x60 |
0,470 | ||
|
20 |
360x185x65 |
0,911 |
110 | |
|
2428 |
12 |
350x120x50 |
0,614 |
100 |
|
22 |
350x120x50 |
0,614 |
102 | |
|
55 |
363x115x48 |
0,673 |
110 | |
|
250 |
470x230x100 |
2,000 |
177 | |
|
510 |
650x300x100 |
2,500 |
235 | |
|
2435 |
61 |
490x250x120 |
2,900 |
250 |
|
81 |
490x250x120 |
2,900 | ||
|
82 |
700x250x150 |
4,000 |
500 | |
|
83 |
1000x250x180 |
5,200 |
750 | |
|
84 |
1250x250x180 |
6,500 |
1000 | |
|
121 |
490x250x120 |
2,900 |
250 | |
|
122 |
700x250x150 |
4,000 |
500 | |
|
123 |
1000x250x180 |
5,200 |
750 | |
|
124 |
1250x250x180 |
6,500 |
1000 | |
|
201 |
490x250x120 |
2,900 |
250 | |
|
202 |
700x250x150 |
4,000 |
500 | |
|
203 |
1000x250x180 |
5,200 |
750 | |
|
204 |
1250x250x180 |
6,500 |
1000 | |
|
352 |
700x250x150 |
4,000 |
500 | |
|
353 |
1000x250x180 |
5,200 |
750 |
Продолжение таблицы 24
|
Модификация |
Исполнение |
Габариты (Длина X Ширина x Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2435 |
354 |
1250x250x180 |
6,500 |
1000 |
|
602 |
700x250x150 |
4,000 |
500 | |
|
603 |
1290x180x65 |
3,768 |
750 | |
|
604 |
1250x250x180 |
6,500 |
1000 | |
|
605 |
1750x250x200 |
8,250 |
1500 | |
|
606 |
2300x250x230 |
10,000 |
2000 | |
|
607 |
2800x250x250 |
12,000 |
2500 | |
|
608 |
3300x250x250 |
14,000 |
3000 | |
|
1502 |
700x250x150 |
4,000 |
500 | |
|
1503 |
1000x250x180 |
5,200 |
750 | |
|
1504 |
1250x250x180 |
6,500 |
1000 | |
|
1505 |
1750x250x200 |
8,250 |
1500 | |
|
1506 |
2300x250x230 |
10,000 |
2000 | |
|
1507 |
2800x250x250 |
12,000 |
2500 | |
|
1508 |
3300x250x250 |
14,000 |
3000 | |
|
1602 |
700x400x150 |
4,000 |
500 | |
|
1603 |
1000x400x180 |
5,200 |
750 | |
|
1604 |
1250x400x180 |
6,500 |
1000 | |
|
1605 |
1750x400x200 |
8,250 |
1500 | |
|
1606 |
2300x400x230 |
10,000 |
2000 | |
|
1607 |
2800x400x250 |
12,000 |
2500 | |
|
1608 |
3300x400x250 |
14,000 |
3000 | |
|
2902 |
700x400x150 |
4,000 |
500 | |
|
2903 |
1000x400x180 |
5,200 |
750 | |
|
2904 |
1250x400x180 |
6,500 |
1000 | |
|
2905 |
1750x400x200 |
8,250 |
1500 | |
|
2906 |
2300x400x230 |
10,000 |
2000 | |
|
2907 |
2800x400x250 |
12,000 |
2500 | |
|
2908 |
3300x400x250 |
14,000 |
3000 | |
|
5102 |
700x600x150 |
4,000 |
500 | |
|
5103 |
1000x600x180 |
5,200 |
750 | |
|
5104 |
1250x600x180 |
6,500 |
1000 | |
|
5105 |
1750x600x200 |
8,250 |
1500 | |
|
5106 |
2300x600x230 |
10,000 |
2000 | |
|
5107 |
2800x600x250 |
12,000 |
2500 | |
|
5108 |
3300x600x250 |
14,000 |
3000 | |
|
2724 |
S3 |
540x325x60 |
2,686 |
141 |
|
S160 |
440x280x60 |
1,840 |
Продолжение таблицы 24
|
Модификация |
Исполнение |
Габариты (Длина X Ширина x Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2724 |
S3WP |
516x337x118 |
4,300 |
141 |
|
S160WP |
400x300x130 |
3,700 | ||
|
2824 |
S3 |
540x325x60 |
2,686 |
141 |
|
S160 |
440x280x60 |
1,840 | ||
|
2825 |
35 |
440x165x60 |
1,122 |
141 |
|
60 |
440x165x60 |
1,230 | ||
|
100 |
440x165x60 |
1,312 | ||
|
160 |
440x165x60 |
1,368 | ||
|
161 |
440x165x60 |
1,368 | ||
|
250 |
490x225x90 |
2,437 |
241 | |
|
450 |
520x340x120 |
3,651 | ||
|
2828 |
800А |
568x289x140 |
4,568 |
391 |
|
2852 |
10 |
323x160x55 |
0,716 |
48 |
|
18 |
325x165x60 |
0,755 |
95 | |
|
2853 |
10 |
330x160x60 |
0,716 |
48 |
|
18 |
330x160x60 |
0,811 |
96 |
Таблица 25 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 26 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
3000 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 27 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Нутромер индикаторный |
INSIZE |
1 шт. |
|
Отсчетное устройство1) |
INSIZE |
1 шт. |
|
Сменные измерительные стержни |
- |
1 комплект |
|
Удлинители (для нутромеров с верхним пределом диапазона измерений 150 мм и больше) |
- |
1 комплект5) |
|
Шайбы |
- |
1 комплект |
|
Источник питания (батарейка)2) |
- |
1 шт. |
Продолжение таблицы 27_______________________
Обозначение
_____________________Наименование___________ Измерительные наконечники2 3 4___________________
Сменная ножка для диапазона измерений 35-50 мм5 6 Сменные державки___________________________
Футляр_____________________________________
Паспорт
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
Регистрационный № 95609-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры мембранные YNB
Назначение средства измеренийМанометры мембранные YNB (далее по тексту - манометры) предназначены для измерений избыточного давления газов и жидкостей.
Описание средства измеренийПринцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
К данному типу средств измерений относятся манометры с заводскими номерами, указанными в таблице 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
1 |
2205Р-18843-08110 |
24 |
2205Р-18843-08032 |
47 |
2205Р-18843-08038 |
|
2 |
2205Р-18843-08114 |
25 |
2205Р-18843-08033 |
48 |
2205Р-18843-08067 |
|
3 |
2205Р-18843-08113 |
26 |
2205Р-18843-08030 |
49 |
2205Р-18843-08074 |
|
4 |
2205Р-18843-08112 |
27 |
2205Р-18843-08062 |
50 |
2205Р-18843-08078 |
|
5 |
2205Р-18843-08111 |
28 |
2205Р-18843-08035 |
51 |
2205Р-18843-08058 |
|
6 |
2205Р-18843-08051 |
29 |
2205Р-18843-08034 |
52 |
2205Р-18843-08072 |
|
7 |
2205Р-18843-08056 |
30 |
2205Р-18843-08071 |
53 |
2205Р-18843-08069 |
|
8 |
2205Р-18843-08070 |
31 |
2205Р-18843-08068 |
54 |
2205Р-18843-08076 |
|
9 |
2205Р-18843-08057 |
32 |
2205Р-18843-08064 |
55 |
2205Р-18843-08052 |
|
10 |
2205Р-18843-08043 |
33 |
2205Р-18843-08045 |
56 |
2205Р-21793-22043 |
|
11 |
2205Р-18843-08040 |
34 |
2205Р-18843-08037 |
57 |
2205Р-21793-22045 |
|
12 |
2205Р-18843-08041 |
35 |
2205Р-18843-08075 |
58 |
2205Р-21793-22036 |
|
13 |
2205Р-18843-08053 |
36 |
2205Р-18843-08077 |
59 |
2205Р-21793-22037 |
|
14 |
2205Р-18843-08073 |
37 |
2205Р-18843-08066 |
60 |
2205Р-21793-22038 |
|
15 |
2205Р-18843-08050 |
38 |
2205Р-18843-08046 |
61 |
2205Р-21793-22039 |
|
16 |
2205Р-18843-08059 |
39 |
2205Р-18843-08054 |
62 |
2205Р-21793-22044 |
|
17 |
2205Р-18843-08061 |
40 |
2205Р-18843-08036 |
63 |
2205Р-21793-22034 |
Продолжение таблицы 1
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
18 |
2205Р-18843-08063 |
41 |
2205Р-18843-08031 |
64 |
2205Р-21793-22042 |
|
19 |
2205Р-18843-08079 |
42 |
2205Р-18843-08039 |
65 |
2205Р-21793-22035 |
|
20 |
2205Р-18843-08055 |
43 |
2205Р-18843-08065 |
66 |
2205Р-21793-22033 |
|
21 |
2205Р-18843-08042 |
44 |
2205Р-18843-08049 |
67 |
2205Р-21793-22046 |
|
22 |
2205Р-18843-08048 |
45 |
2205Р-18843-08044 |
68 |
2205Р-21793-22040 |
|
23 |
2205Р-18843-08060 |
46 |
2205Р-18843-08047 |
69 |
2205Р-21793-22041 |
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесены на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.
Общий вид манометров представлен на рисунке 1.
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
в соответствии с таблицей 3 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
±1,6 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Диапазоны
|
№ в соответствии с таблицей 1 |
Диапазон измерений, МПа |
|
1 - 5 |
от 0 до 0,1 |
|
6 - 69 |
от 0 до 0,6 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
100 |
|
- длина |
140 |
|
Масса, кг, не более |
1,3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +31 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр мембранный |
YNB |
1 шт. |
|
Паспорт |
-1) |
1 экз. |
|
Руководство по эксплуатации |
РЭ YNB |
1 экз. |
|
1) в зависимости от поставки | ||
приведены в разделе 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
ИзготовительAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
Регистрационный № 95610-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры мембранные YE
Назначение средства измеренийМанометры мембранные YE (далее по тексту - манометры) предназначены для измерений избыточного давления и разрежения газов и жидкостей.
Описание средства измеренийПринцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
К данному типу средств измерений относятся манометры с заводскими номерами, указанными в таблице 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
1 |
2205Р-18843-08094 |
35 |
2205Р-21793-22080 |
69 |
2205Р-21793-22121 |
|
2 |
2205Р-18843-08099 |
36 |
2205Р-21793-22127 |
70 |
2205Р-21793-22056 |
|
3 |
2205Р-18843-08097 |
37 |
2205Р-21793-22062 |
71 |
2205Р-21793-22051 |
|
4 |
2205Р-18843-08095 |
38 |
2205P-21793-22059 |
72 |
2205Р-21793-22110 |
|
5 |
2205Р-18843-08096 |
39 |
2205Р-21793-22071 |
73 |
2205Р-21793-22076 |
|
6 |
2205Р-18843-08098 |
40 |
2205Р-21793-22061 |
74 |
2205Р-21793-22129 |
|
7 |
2205Р-18843-08100 |
41 |
2205Р-21793-22081 |
75 |
2205Р-21793-22130 |
|
8 |
2205Р-18843-08104 |
42 |
2205Р-21793-22074 |
76 |
2205Р-21793-22087 |
|
9 |
2205Р-18843-08105 |
43 |
2205Р-21793-22101 |
77 |
2205Р-21793-22133 |
|
10 |
2205Р-18843-08108 |
44 |
2205Р-21793-22105 |
78 |
2205Р-21793-22094 |
|
11 |
2205Р-18843-08101 |
45 |
2205Р-21793-22097 |
79 |
2205Р-21793-22119 |
|
12 |
2205Р-18843-08109 |
46 |
2205Р-21793-22075 |
80 |
2205Р-21793-22116 |
|
13 |
2205Р-18843-08107 |
47 |
2205Р-21793-22084 |
81 |
2205Р-21793-22109 |
|
14 |
2205Р-18843-08106 |
48 |
2205Р-21793-22135 |
82 |
2205Р-21793-22066 |
|
15 |
2205Р-18843-08103 |
49 |
2205Р-21793-22086 |
83 |
2205Р-21793-22091 |
|
16 |
2205Р-18843-08102 |
50 |
2205Р-21793-22132 |
84 |
2205Р-21793-22078 |
|
17 |
2205Р-21793-22102 |
51 |
2205Р-21793-22134 |
85 |
2205Р-21793-22122 |
Продолжение таблицы 1
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
18 |
2205Р-21793-22117 |
52 |
2205Р-21793-22124 |
86 |
2205Р-21793-22136 |
|
19 |
2205Р-21793-22055 |
53 |
2205Р-21793-22093 |
87 |
2205Р-21793-22079 |
|
20 |
2205Р-21793-22054 |
54 |
2205Р-21793-22064 |
88 |
2205Р-21793-22083 |
|
21 |
2205Р-21793-22114 |
55 |
2205Р-21793-22058 |
89 |
2205Р-21793-22057 |
|
22 |
2205Р-21793-22073 |
56 |
2205Р-21793-22069 |
90 |
2205Р-21793-22120 |
|
23 |
2205Р-21793-22131 |
57 |
2205Р-21793-22096 |
91 |
2205Р-21793-22053 |
|
24 |
2205Р-21793-22112 |
58 |
2205Р-21793-22098 |
92 |
2205Р-21793-22111 |
|
25 |
2205Р-21793-22104 |
59 |
2205Р-21793-22060 |
93 |
2205Р-21793-22068 |
|
26 |
2205Р-21793-22115 |
60 |
2205Р-21793-22085 |
94 |
2205Р-21793-22067 |
|
27 |
2205Р-21793-22099 |
61 |
2205Р-21793-22106 |
95 |
2205Р-21793-22108 |
|
28 |
2205Р-21793-22100 |
62 |
2205Р-21793-22103 |
96 |
2205Р-21793-22107 |
|
29 |
2205Р-21793-22063 |
63 |
2205Р-21793-22089 |
97 |
2205Р-21793-22125 |
|
30 |
2205Р-21793-22088 |
64 |
2205Р-21793-22082 |
98 |
2205Р-21793-22070 |
|
31 |
2205Р-21793-22090 |
65 |
2205Р-21793-22118 |
99 |
2205Р-21793-22077 |
|
32 |
2205Р-21793-22072 |
66 |
2205Р-21793-22052 |
100 |
2205Р-21793-22128 |
|
33 |
2205Р-21793-22126 |
67 |
2205Р-21793-22113 |
101 |
2205Р-21793-22095 |
|
34 |
2205Р-21793-22092 |
68 |
2205Р-21793-22123 |
102 |
2205Р-21793-22065 |
Заводские номера в виде буквенно-цифрового обозначения, состоящие из арабских цифр и букв латинского алфавита, нанесены на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.
Общий вид манометров представлен на рисунке 1.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, кПа |
в соответствии с таблицей 3 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
в соответствии с таблицей 3 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Диапазоны
и
|
№ в соответствии с таблицей 1 |
Диапазон измерений, кПа |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % |
|
1 - 7 |
от 0 до 10 |
±1,6 |
|
8 - 16 |
от -5 до 5 |
±1,6 |
|
17 - 102 |
от -2 до 2 |
±2,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
100 |
|
- длина |
140 |
|
Масса, кг, не более |
1,3 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +31 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр мембранный |
YE |
1 шт. |
|
Паспорт |
.1) |
1 экз. |
|
Руководство по эксплуатации |
РЭ YE |
1 экз. |
|
1) в зависимости от поставки | ||
приведены в разделе 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
ИзготовительAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
Регистрационный № 95611-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры мембранные YB
Назначение средства измеренийМанометры мембранные YB (далее по тексту - манометры) предназначены для измерений избыточного давления и разрежения газов и жидкостей.
Описание средства измеренийПринцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
К данному типу средств измерений относятся манометры с заводскими номерами, указанными в таблице 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
1 |
2107P-28996-12367 |
36 |
2205Р-18843-07999 |
71 |
2205Р-21793-22009 |
|
2 |
2107P-28996-12365 |
37 |
2205Р-18843-08011 |
72 |
2205Р-21793-22023 |
|
3 |
2107P-28996-12373 |
38 |
2205Р-18843-08008 |
73 |
2205Р-21793-22014 |
|
4 |
2205Р-18843-07991 |
39 |
2205Р-18843-08023 |
74 |
2205Р-21793-22003 |
|
5 |
2205Р-18843-07993 |
40 |
2205Р-18843-07998 |
75 |
2205Р-21793-22002 |
|
6 |
2205Р-18843-07992 |
41 |
2205Р-18843-08018 |
76 |
2205Р-21793-22017 |
|
7 |
2205Р-21793-21992 |
42 |
2205Р-18843-08026 |
77 |
2205Р-21793-22008 |
|
8 |
2205Р-21793-21994 |
43 |
2205Р-18843-07994 |
78 |
2205Р-21793-22022 |
|
9 |
2205Р-21793-21989 |
44 |
2205Р-18843-08003 |
79 |
2205Р-21793-22010 |
|
10 |
2205Р-21793-21993 |
45 |
2205Р-18843-08001 |
80 |
2205Р-21793-22032 |
|
11 |
2205Р-21793-21991 |
46 |
2205Р-18843-08015 |
81 |
2205Р-21793-22011 |
|
12 |
2205Р-21793-21995 |
47 |
2205Р-18843-08027 |
82 |
2205Р-21793-22019 |
|
13 |
2205Р-21793-21996 |
48 |
2205Р-18843-08007 |
83 |
2205Р-21793-22013 |
|
14 |
2205Р-21793-21988 |
49 |
2205Р-18843-08022 |
84 |
2205Р-21793-22005 |
|
15 |
2205Р-21793-21997 |
50 |
2205Р-18843-08024 |
85 |
2205Р-21793-22001 |
|
16 |
2205Р-21793-21990 |
51 |
2205Р-18843-07996 |
86 |
2205Р-21793-22031 |
|
17 |
2205Р-18843-08020 |
52 |
2205Р-18843-08029 |
87 |
2205Р-21793-22021 |
Продолжение таблицы 1
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
18 |
2205Р-18843-08010 |
53 |
2205Р-21793-22004 |
88 |
2205Р-18843-08085 |
|
19 |
2205Р-18843-08009 |
54 |
2205Р-21793-22000 |
89 |
2205Р-18843-08083 |
|
20 |
2205Р-18843-08017 |
55 |
2205Р-21793-21999 |
90 |
2205Р-18843-08080 |
|
21 |
2205Р-18843-08028 |
56 |
2205Р-21793-22016 |
91 |
2205Р-21793-22047 |
|
22 |
2205Р-18843-08005 |
57 |
2205Р-21793-22018 |
92 |
2205Р-21793-22050 |
|
23 |
2205Р-18843-08021 |
58 |
2205Р-21793-22028 |
93 |
2205Р-21793-22049 |
|
24 |
2205Р-18843-08006 |
59 |
2205Р-21793-22029 |
94 |
2205Р-21793-22048 |
|
25 |
2205Р-18843-08000 |
60 |
2205Р-21793-22012 |
95 |
2205Р-18843-08082 |
|
26 |
2205Р-18843-08025 |
61 |
2205Р-21793-22020 |
96 |
2205Р-18843-08081 |
|
27 |
2205Р-18843-08004 |
62 |
2205Р-21793-21998 |
97 |
2205Р-18843-08086 |
|
28 |
2205Р-18843-08016 |
63 |
2205Р-21793-22026 |
98 |
2205Р-18843-08084 |
|
29 |
2205Р-18843-08019 |
64 |
2205Р-21793-22015 |
99 |
2205Р-18843-08090 |
|
30 |
2205Р-18843-08002 |
65 |
2205Р-21793-22024 |
100 |
2205Р-18843-08087 |
|
31 |
2205Р-18843-08013 |
66 |
2205Р-21793-22027 |
101 |
2205Р-18843-08091 |
|
32 |
2205Р-18843-07997 |
67 |
2205Р-21793-22025 |
102 |
2205Р-18843-08093 |
|
33 |
2205Р-18843-07995 |
68 |
2205Р-21793-22007 |
103 |
2205Р-18843-08088 |
|
34 |
2205Р-18843-08012 |
69 |
2205Р-21793-22030 |
104 |
2205Р-18843-08089 |
|
35 |
2205Р-18843-08014 |
70 |
2205Р-21793-22006 |
105 |
2205Р-18843-08092 |
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесены на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.
Общий вид манометров представлен на рисунке 1.
Рисунок 1 - Общий вид манометров
место нанесения знака поверки
место нанесения заводского номера
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
в соответствии с таблицей 3 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
±1,6 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Диапазоны
|
№ в соответствии с таблицей 1 |
Диапазон измерений, МПа |
|
1 - 3 |
от 0 до 0,1 |
|
4 - 16 |
от 0 до 0,25 |
|
17 - 87 |
от 0 до 1,6 |
|
88 - 98 |
от -0,1 до 0 |
|
99 - 105 |
от -0,1 до 0,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
100 |
|
- длина |
140 |
|
Масса, кг, не более |
1,3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +31 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр мембранный |
YB |
1 шт. |
|
Паспорт |
.1) |
1 экз. |
|
Руководство по эксплуатации |
РЭ YB |
1 экз. |
|
1) в зависимости от поставки | ||
приведены в разделе 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
ИзготовительAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 9
Регистрационный № 95612-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные металлические АМО Р
Назначение средства измеренийРулетки измерительные металлические АМО Р (далее - рулетки) предназначены для измерений расстояний и линейных размеров объектов.
Описание средства измеренийПринцип действия рулеток основан на непосредственном сравнении измерительной шкалы рулетки с измеряемыми линейными размерами объектов.
Рулетки выпускаются в модификациях, отличительные особенности каждой из которых приведены в таблице 1. Также рулетки изготавливаются в двух исполнениях 2 и 3, отличающихся погрешностью измерений.
Таблица 1 - Отличительные особенности
|
Модификация |
Номинальная длина, м |
Тип корпуса |
Сталь |
Конструктивное исполнение вытяжного конца ленты |
Тип ленты |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Р3У2П |
3 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р3У3П |
3 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р5У2П |
5 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р5У3П |
5 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р8У2П |
8 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р8У3П |
8 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р10У2П |
10 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р10У3П |
10 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р20У2К |
20 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Р20У3К |
20 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У2К |
30 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У3К |
30 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р20У2К |
20 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р20У3К |
20 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У2К |
30 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У3К |
30 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р50У2К |
50 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р50У3К |
50 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р100У2К |
100 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р100У3К |
100 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
P20H2K |
20 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P20H3K |
20 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P30H2K |
30 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P30H3K |
30 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P50H2K |
50 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P50H3K |
50 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P100H2K |
100 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P100H3K |
100 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
Р10Н2Г |
10 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р10Н3Г |
10 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р15Н2Г |
15 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р15Н3Г |
15 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р20Н2Г |
20 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р20Н3Г |
20 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р30Н2Г |
30 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р30Н3Г |
30 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
Структура условного обозначения модификаций выглядит следующим образом:
Р Х Х Х Х
1
где 1 - номинальная длина шкалы, м: 3; 5; 8; 10; 15; 20; 30; 50; 100;
-
2 - материал ленты: Н - нержавеющая сталь; У - углеродистая сталь;
-
3 - исполнение: 2; 3;
-
4 - конструктивное исполнение вытяжного кольца ленты: К - с кольцом; П - прямоугольный торец; Г - с грузом.
Пример условного обозначения модификации:
Р3У2П
Рулетка измерительная металлическая АМО Р с номинальной длиной шкалы 3 м, с лентой из углеродистой стали, исполнения 2, с вытяжным кольцом ленты в виде прямоугольного торца.
Общий вид рулеток представлен на рисунках 1-8.
Пломбирование рулеток не предусмотрено.
Нанесение знака поверки на корпус рулеток не предусмотрено.
Заводской номер наносится в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, методом типографской печати на лицевую или оборотную сторону, в начале или в конце измерительной ленты.
Место нанесения заводского номера представлено на рисунке 9.
Рулетки выпускаются под товарным знаком , который вместе с обозначением
модификации наносится на корпус рулетки в виде наклейки или методом типографской печати. Цвет товарного знака может отличаться. Также товарный знак вместе со значением массы наносится методом лазерной гравировки на боковую поверхность груза у рулеток модификаций Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г.
Рисунок 1 - Общий вид рулеток модификаций Р3У2П, Р3У3П, Р5У2П, Р5У3П, Р8У2П, Р8У3П, Р10У2П, Р10У3П
Рисунок 2 - Общий вид рулеток модификаций Р20У2К Р20У3К Р30У2К Р30У3К в закрытом корпусе
Рисунок 3 - Общий вид рулеток модификаций Р20У2К, Р20У3К, Р30У2К, Р30У3К, Р50У2К, Р50У3К в открытом корпусе
Рисунок 4 - Общий вид рулеток модификаций Р100У2К, Р100У3К
Рисунок 5 - Общий вид рулеток модификаций P20H2K, P20H3K, P30H2K, P30H3K
Рисунок 6 - Общий вид рулеток модификаций P50H2K, P50H3K
Рисунок 8 - Общий вид рулеток модификаций Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г
Рисунок 9 - Места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Длина ленты, м
|
3 5 8 10 15 20 30 50 100 | |
|
Исполнение |
2 |
3 |
|
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды 20 °С и натяжении ленты рабочим усилием, мм, не более, для интервалов:
|
±0,15 ±0,20 ±0,30 ± r0,30+0,15-(L-1)l |
±0,20 ±0,30 ±0,40 ± r0,40+0,20-(L-1)l |
|
Примечание - Введено следующее обозначение: L - число полных и неполных метров в отрезке. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее усилие натяжения ленты при измерениях, Н, для рулеток с номинальной длиной ленты 20 м и более 1): |
100±10 |
|
Цена деления шкалы, мм |
1 |
|
Толщина ленты, мм, не более |
0,17 |
|
Ширина ленты, мм, не более: | |
|
- Р3У2П, Р3У3П |
18 |
|
- Р5У2П, Р5У3П |
21 |
|
25 |
|
Р30У3К, Р50У2К, Р50У3К, Р100У2К, Р100У3К, P20H2K, P20H3K, P30H2K, P30H3K, P50H2K, P50H3K, P100H2K, P100H3K, Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г |
13 |
|
Ширина штрихов ленты, мм, для рулеток: | |
|
- с номинальной длиной ленты от 3 до 8 м |
0,20±0,05 |
|
- с номинальной длиной ленты 10 м и более |
0,30±0,05 |
|
Отклонение от перпендикулярности штрихов относительно рабочей кромки, не более |
30' |
Продолжение таблицы 3_________________________________________
____________________Наименование характеристики________________ Отклонение от перпендикулярности цифр относительно рабочей кромки, не более____________________________________________________________
Габаритные размеры (высота х ширина х длина), мм, не более:
-
- Р3У2П, Р3У3П
-
- Р5У2П, Р5У3П
-
- Р8У2П, Р8У3П,
-
- Р10У2П, Р10У3П
-
- Р20У2К, Р20У3К, Р30У2К, Р30У3К
-
- Р50У2К, Р50У3К, Р100У2К, Р100У3К
-
- P20H2K, P20H3K, P30H2K, P30H3K
-
- P50H2K, P50H3K, P100H2K, P100H3K
-
- Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г,
Р30Н3Г__________________________________________________
Масса, г, не более2):
-
- Р3У2П, Р3У3П
-
- Р5У2П, Р5У3П
-
- Р8У2П, Р8У3П,
-
- Р10У2П, Р10У3П
-
- Р20У2К, Р20У3К
-
- Р30У2К, Р30У3К
-
- Р50У2К, Р50У3К
-
- Р100У2К, Р100У3К, P100H2K, P100H3K
-
- P20H2K, P20H3K
-
- P30H2K, P30H3K, Р10Н2Г, Р10Н3Г
-
- P50H2K, P50H3K
-
- Р15Н2Г, Р15Н3Г
-
- Р20Н2Г, Р20Н3Г
-
- Р30Н2Г, Р30Н3Г
Значение
66
х
35
х
66
75
х
40
х
75
85
х
48
х
85
92
х
50
х
92
130
х
49
х
120
320
х
60
х
215
310
х
50
х
140
310
х
50
х
200
310
х
50
х
140
100
190
355
425
410
530 1250 2200
445
650 1050
730
810
960
от -40 до +50
98
Условия эксплуатации:
- температура окружающей среды, °С
_____- относительная влажность при температуре 25 °С, %, не более_______________________
1) Для рулеток с грузом - усилие натяжения создает сам груз; для рулеток с желобчатой лентой - без натяжения;
2) Для рулеток с грузом указана масса с учетом массы груза
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Полный средний ресурс, циклов1), не менее, для рулеток с лентой: | |
|
- из нержавеющей стали |
2000 |
|
- из углеродистой стали |
1500 |
|
1) Цикл включает в себя вытягивание ленты на полную длину, |
натяжение рабочим |
|
усилием, отсчет и наматывание ленты |
наносится на титульный лист паспорта методом типографской печати.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рулетка измерительная металлическая АМО1) |
Р |
1 шт. |
|
Паспорт |
_1) |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
|
1) Модификация в соответствии с заказом | ||
приведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические АМО Р. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Рулетки измерительные металлические АМО Р».
ПравообладательBONTHE GROUP CO., LTD., Китай
Адрес: NO.7 YIYIN AVENUE, YUCHNEG COUNTY, SHANGQIU CITY, HENAN PROVINCE, CHINA
ИзготовительBONTHE GROUP CO., LTD., Китай
Адрес: NO.7 YIYIN AVENUE, YUCHNEG COUNTY, SHANGQIU CITY, HENAN PROVINCE, CHINA
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
|
м | ||
|
Д *■ | ||
|
йкЖ'^^ | ||
|
ЗДн^С?\Ё »ч2>!^#Л | ||
|
м | ||
|
с** «“^Т^ | ||
|
в |
Э&^:ЧП | |
|
HrfllJ" i [ПЯсТр 1J1 |
ЗЧй^'и | |
|
м |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
Регистрационный № 95613-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна ELLINGHAUS K-STA-24-37,5/5
Назначение средства измеренийПолуприцеп-цистерна ELLINGHAUS K-STA-24-37,5/5 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Описание средства измеренийКонструктивно полуприцеп-цистерна представляет собой алюминиевую сварную цистерну, установленную на базе автомобильного шасси «КАМАЗ 65115». Цистерна состоит из пяти герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ) и оборудована заливной горловиной с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «цилиндра».
Горловины полуприцепа-цистерны закрывается крышками с уплотняемой прокладкой. Крышка горловины оборудована спускным краном для сообщения внутренней полости с окружающей атмосферной, штуцерами для установки указателя налива. Заливной люк закрывается крышкой, герметичность обеспечивается за счет резиновой прокладки.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива. Указатель уровня налива представляет собой угольник, заваренный к горловинам секций полуприцепа-цистерны. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
К полуприцепу-цистерне ELLINGHAUS K-STA-24-37,5/5 данного типа относится полуприцеп-цистерна с заводским номером 941550.
Общий вид полуприцепа-цистерны с местом нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на шасси полуприцепа-цистерны.
Пломбирование полуприцепа-цистерны ELLINGHAUS K-STA-24-37,5/5 не предусмотрено. Место нанесения знака поверки представлено на рисунке 2.
Заводской номер
Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS K-STA-24-37,5/5 с местом нанесения заводского номера
Место нанесен! и
Рисунок 2 - Места нанесения знака
Метрологические и технические характеристикиТаблица 1 -
ологические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
36055 |
|
Номинальная вместимость секций, дм3 (начиная от кабины водителя) - 1-я секция |
7315 |
|
- 2-я секция |
7324 |
|
- 3-я секция |
6998 |
|
- 4-я секция |
7211 |
|
- 5-я секция |
7207 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности, как меры |
±0,4 |
|
полной вместимости при 20 °С, % |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав № 941550 |
ELLINGHAUS K-STA-24-37,5/5 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Метод измерения приведен в разделе 3 «Подготовка к работе и порядок работы изделия» паспорта на полуприцеп-цистерну ELLINGHAUS K-STA-24-37,5/5.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательФирма «ELLINGHAUS», Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen
ИзготовительФирма «ELLINGHAUS», Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314570.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 5
Регистрационный № 95614-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные VUD
Назначение средства измерений
Машины испытательные VUD (далее по тексту - машины)
предназначены для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик формовочных и стержневых масс во влажном, высушенном или химически отвержденном состоянии (прочность на сжатие, растяжение, изгиб, срез, двойной срез, расщепление).
Описание средства измерений
Принцип действия машин заключается в деформировании испытываемого образца, размещаемого между держателями, расположенными на основании и на подвижной траверсе машины, и измерении силы соответствующей моменту разрушения образца.
Конструкционно машина состоит из загрузочного механизма, на горизонтальной чугунной литой опорной плите с закрепленной на ней вертикальной стойкой из нержавеющей стали. Механизм закрыт кожухом из листового металла. Внутри электродвигатель, он соединен с механизмом загрузки редукторной закреплен на горизонтальной опорной плите.
Электронный микропроцессор машины управляет
кожуха закреплен муфтой. Редуктор
электродвигателем, а также загрузочным механизмом. Загрузочный механизм имеет специальные прокладки или приспособления для удерживания испытуемого образца.
Электродвигатель работает с постоянной скоростью вращения и передает момент перемещения на загрузочный механизм, что обеспечивает равномерную нагрузку на испытуемый образец.
Измерение нагрузки, прикладываемой к образцу, осуществляется тензометрическим преобразователем силы (тензодатчиком), который преобразует нагрузку в электрический сигнал, изменяющийся пропорционально воздействующей нагрузке. Электрический сигнал через усилитель поступает в аналого-цифровой преобразователь, после обработки данных микропроцессором результаты измерений выводятся на цифровой ЖК-дисплей или ЧМИ и могут быть переданы в облачное хранение.
Машина может использоваться для определения различных типов прочности: на сжатие, на сдвиг, на разрыв и на изгиб. При испытаниях образца при определении разных типов прочности используются соответствующие приспособления.
Внешний вид машин VUD с указанием места нанесения знака утверждения типа на средство измерений и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом крепления бирки на корпус машины. Общий вид средства измерений представлен на рисунке 1. Заводской номер машины выбит на металлической пластине, которая крепится на корпус прибора рядом с ЖК-дисплеем.
Рисунок 1 - Общий вид машин испытательных VUD
Обозначение мест нанесения заводского номера и знака утверждения типа указано на рисунке 2.
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечениеВстроенное программное обеспечение (ПО) позволяют настраивать базовые параметры функционирования машины, настраивать и выполнять конкретные испытания, отображать и сохранять в памяти результаты испытаний прочности образцов. Прямого доступа к ПО нет. Метрологически значимая часть не выделена, всё ПО является метрологически значимым. Идентификационные признаки ПО приборов приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки машины испытательной, модель VUD
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SKYSUN 221221 001 |
|
Номер версии (идентификационный номер ПО) |
не ниже SVer 3.0L |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 292,4 до 2942 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 3 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия применения: | |
|
- температура воздуха ,°С |
от +15 до +35 |
|
- относительная влажность воздуха %, |
80 |
|
не более | |
|
Электропитание: | |
|
напряжение переменного тока частотой 50 Гц , В |
от 207 до 253 |
|
потребляемая мощность ВА, не более |
1265 |
|
Масса, кг, не более |
46 |
|
Габаритные размеры, мм, не более | |
|
- длина |
545 |
|
- ширина |
320 |
|
- высота |
610 |
наносится на титульный лист руководства по эксплуатации типографским способом и на свободное место в табличке на корпусе машины.
Комплектность средства измеренийТаблица 4 - Комплектность машин
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная |
VUD |
1 шт. |
|
Дополнительное устройство для определения прочности на разрыв |
VAS-A |
1 шт. (в зависимости от заказа) |
|
Дополнительное устройство для определения прочности на изгиб |
VTS-A |
1 шт. (в зависимости от заказа) |
|
Дополнительное устройство для определения прочности на сдвиг |
VHS-A |
1 шт. (в зависимости от заказа) |
|
Дополнительное устройство для определения прочности на сжатие с измерением деформации |
VDSD |
1 шт. (в зависимости от заказа) |
|
Дополнительное устройство для определения прочности высокопрочных образцов |
VUHD |
1 шт. (в зависимости от заказа) |
|
Дополнительное устройство для определения двойной поперечной прочности |
VTT |
1 шт. (в зависимости от заказа) |
|
Руководство по эксплуатации |
VUD - 01РЭ |
1 экз. |
приведены в документе VUD - 01 РЭ «Машина испытательная VUD. Руководство по эксплуатации» раздел 14 «Порядок работы»;
ГОСТ 29234.4-91 «Пески формовочные. Метод определения предела прочности при сжатии во влажном состоянии».
Нормативные документы, устанавливающие требования к средству измеренияСтандарт предприятия компании VERSATILE EQUIPMENTS PVT LTD
ПравообладательКомпания VERSATILE EQUIPMENTS PVT LTD, Индия
Адрес: B69, MIDC Gokul Shirgaon 416234 Kolhapur Maharashtra, INDIA
ИзготовительКомпания VERSATILE EQUIPMENTS PVT LTD, Индия
Адрес: B69, MIDC Gokul Shirgaon 416234 Kolhapur Maharashtra, INDIA
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп.Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 5
Регистрационный № 95615-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
сырой (СИКНС)
Система измерений количества и параметров нефти на Бухараевском месторождении НГДУ «Бавлынефть» ПАО «Татнефть»
Назначение средства измеренийСистема измерений количества и параметров нефти сырой (СИКНС) на Бухараевском месторождении НГДУ «Бавлынефть» ПАО «Татнефть» (далее - СИКНС) предназначена для автоматизированного коммерческого учета нефти, поступающей от НГДУ «Бавлынефть» ПАО «Татнефть» и подлежащей сдаче АО «Татойлгаз».
Описание средства измеренийПринцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси (далее - нефти) с помощью счетчиков-расходомеров массовых Micro Motion (далее - СРМ). Выходные электрические сигналы измерительных преобразователей СРМ поступают на соответствующие входы комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (далее -ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти определяют, как разность массы нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей, механических примесей и растворенного газа в нефти.
Конструктивно СИКНС состоит из блока измерительных линий (БИЛ), узла подключения передвижной поверочной установки (ПУ), блока измерений параметров нефтегазоводяной смеси (далее - БИК) и системы сбора и обработки информации (далее -СОИ). Технологическая обвязка и запорная арматура СИКНС не допускает неконтролируемые пропуски и утечки нефти.
БИЛ состоит из входного и выходного коллекторов, одной рабочей измерительной линии (ИЛ) и одной контрольно-резервной ИЛ.
БИК выполняет функции измерения и оперативного контроля параметров нефти, а также отбора проб для лабораторного контроля параметров нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012.
Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (КМХ) СРМ по передвижной ПУ.
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК, осуществляющий сбор измерительной информации и формирование отчетных данных; автоматизированное рабочее место оператора (далее - АРМ оператора), оснащенное средствами отображения, управления и печати.
В состав СИКНС входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)), приведенные в таблице 1.
Т а б л и ц а 1 - Состав СИКНС
|
Наименование СИ |
Рег. № |
|
Счетчики-расходомеры массовые Micro Motion |
13425-01 |
|
Преобразователи первичные измерительные объемной доли воды в нефти ПИП-ВСН |
19850-04 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270-Ex |
21968-01, 21968-06 |
|
Датчики давления Метран-75 |
48186-11 |
|
Датчики давления «Метран-100» |
22235-01 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» |
52866-13 |
В состав СИКНС входят показывающие СИ объема, давления и температуры, применяемые для контроля технологических режимов работы СИКНС.
СИКНС обеспечивает выполнение следующих функций:
-
- автоматическое измерение массы нефти;
-
- автоматизированное вычисление массы нетто нефти;
-
- автоматическое измерение объемной доли воды, давления и температуры нефти;
-
- автоматический и ручной отбор пробы нефти;
-
- поверка и КМХ СРМ по передвижной ПУ, КМХ рабочего СРМ по контрольно-резервному СРМ;
-
- отображение, регистрация и хранение результатов измерений, формирование отчётов, протоколов КМХ;
-
- защита информации от несанкционированного доступа.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКНС, обеспечена возможность пломбирования в соответствии с описаниями типа СИ, либо в соответствии с МИ 3002-2006 (при отсутствии информации о пломбировании в описании типа СИ).
Нанесение знака поверки на СИКНС не предусмотрено.
Заводской № 269/2005 в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку блок-бокса СИКНС.
Программное обеспечениеобеспечивает реализацию функций СИКНС. Метрологически значимая часть программного обеспечения (ПО) СИКНС реализована в ПО ИВК. Идентификационные данные ПО ИВК приведены в таблице 2.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 2 -
данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Abak.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
4069091340 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, т/ч |
от 23 до 50 |
|
Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, % |
±0,25 |
|
П р и м е ч а н и е - пределы допускаемой относительной погрешности определения массы нетто нефти в составе нефтегазоводяной смеси нормируется в соответствии с документом: МН 1328-2025 «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти сырой (СИКНС) на Бухараевском месторождении НГДУ «Бавлынефть» ПАО «Татнефть». Свидетельство об аттестации № RA.RU.310652-010/01 -2025. | |
Т а б л и ц а 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефтегазоводяная смесь |
|
Характеристики измеряемой среды:
|
от 850 до 970 от 1,6 до 4,0 от +5 до +50 от 3 до 73,72 0,074 2100 отсутствует от 10,9 до 52,6 2,07 66,7 (500) от 3,9 до 13,2 |
|
Параметры электрического питания:
|
220±22, 380±38 50±1 |
|
Условия эксплуатации:
|
90 от 84,0 до 106,7 |
|
Режим работы СИКНС |
периодический |
Т а б л и ц а 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность средства измеренийТ а б л и ц а 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и параметров нефти сырой (СИКНС) на Бухараевском месторождении НГДУ «Бавлынефть» ПАО «Татнефть» |
- |
1 |
|
Инструкция по эксплуатации |
- |
1 |
|
Методика поверки |
- |
1 |
приведены в документе МН 1328-2025 «ГСИ. Масса нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти сырой (СИКНС) на Бухараевском месторождении НГДУ «Бавлынефть» ПАО «Татнефть». Свидетельство об аттестации № RA.RU.310652-010/01-2025.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им. В.Д. Шашина)
ИНН 1644003838
Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75 Телефон: +7 (8553) 37-11-11
E-mail: tnr@tatneft.ru
ИзготовительАкционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (АО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: (843) 567-20-10, 8-800-700-68-78
E-mail: gnmc@nefteavtomatika.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Регистрационный № 95616-25
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерна АЦ-11,6-5675К2-10
Автоцистерна АЦ-11,6-5675К2-10 (далее - автоцистерна) является транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Конструктивно автоцистерна АЦ-11,6-5675К2-10 представляет собой цистерну, состоящую из трех секций, смонтированную на базе автомобильного шасси «КАМАЗ 65115». Каждая секция является транспортной мерой полной вместимости (далее - ТМ).
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Корпус цистерны изготовлен из листовой стали 09Г2С, толщиной 4 мм и усилен внутри шпангоутами и волнорезами. В верхней части цистерны приварены горловины, в нижней части - отстойник, опоры и фланцы для подсоединения коммуникации.
Для исключения образования воздушных полостей при наполнении автоцистерны нефтепродуктом вдоль верхней образующей цистерны установлены воздухоотводящая трубка, конец которой выведен в горловину выше мерного угольника.
Цистерна оборудована люками-лазами, устройствами для верхнего наполнения цистерны, запорной арматурой и присоединительным устройством, указателями нефтепродукта в цистерне со шкалой, дыхательными и донными клапанами.
На горловинах цистерны предусмотрены окна для контроля полноты нефтепродукта.
В задней нижней части цистерны размещается отстойник сферической в нижней части его закреплен трубопровод для слива отстоя.
уровня
налива
формы,
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под амортизаторы.
Принцип действия автоцистерны основан на залитого до указателя уровня налива, установленного уровня налива представляет собой угольник, заваренный к горловинам секций автоцистерны. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
К автоцистерне АЦ-11,6-5675К2-10 данного типа относится автоцистерна с заводским номером 00662.
Общий вид автоцистерны АЦ-11,6-5675К2-10 представлен на рисунке 1.
опоры устанавливаются резиновые
измерении объема нефтепродукта, внутри горловин секций. Указатель
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт автоцистерны ударным на металлическую табличку, закрепленную к передней части цистерны.
Пломбирование автоцистерны АЦ-11,6-5675К2-10 не предусмотрено. Место нанесения знака поверки представлено на рисунке 2.
Рисунок 1 - Общий вид автоцистерны АЦ-11,6-5675К2-10
Укачатсчъ уровня наидва
Micro нанесения
■атака поверки
Рисунок 2 - Места нанесения знака
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
11615 |
|
Номинальная вместимость секций, дм3 (начиная от кабины водителя) - 1-я секция |
4228 |
|
- 2-я секция |
3450 |
|
- 3-я секция |
3937 |
|
Количество секций, шт. |
3 |
|
Пределы допускаемой относительной погрешности, как меры |
±0,4 |
|
полной вместимости при 20 °С, % |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна зав № 00662 |
АЦ-11,6-5675К2-10 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Метод измерения приведен в разделе 3 «Подготовка к работе и порядок работы изделия» паспорта на автоцистерну АЦ-11,6-5675К2-10.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Общество с ограниченной ответственностью «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 0269997279
Юридический адрес: 456300, Челябинская обл., г. оф. 32
Телефон: +7 (351) 700-70-66
«Научно-технический
Миасс, Тургоякское ш.,
центр
д. 5/17,
«Научно-технический
центр
Общество с ограниченной ответственностью «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)
ИНН 0269997279
Адрес: 456300, Челябинская обл., г. Миасс, Тургоякское ш., д. 5/17, оф. 32 Телефон: +7 (351) 700-70-66
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314570.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 10
Регистрационный № 95617-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля топлива судовые Кайман
Назначение средства измеренийСистемы контроля топлива судовые Кайман (далее - системы) предназначены для измерений массы, объемного расхода, уровня, плотности и температуры топлива.
Описание средства измеренийПринцип действия систем основан на измерении в потоке объемного расхода и массы нефтепродуктов с применением расходомера, а также измерении плотности, температуры, уровня и массы топлива в резервуарах.
Система представляет собой измерительную информационную систему вида ИС-2 по ГОСТ Р 8.596-2002, включающую в себя:
- измерительные компоненты:
а) программируемые логические контроллеры Агат-ПЛК, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань (далее - Агат-ПЛК);
б) средства измерений уровня, расхода, плотности и температуры;
-
- вычислительные компоненты:
а) сервер;
б) рабочее место оператора (далее - АРМ);
в) программное обеспечение (далее - ПО) системы (ПО «Контроль-Р», ПО Агат-ПЛК), разработанное АО «Моринсис-Агат-КИП», г. Рязань;
-
- связующие и вспомогательные компоненты:
а) устройства электропитания;
б) устройства связи;
в) устройства печати.
Состав системы определяется для конкретного проекта судна.
Система может быть представлена в виде трехуровневой структуры:
-
- верхний уровень измерительной системы образован сервером с функциональным ПО для обработки информации, АРМ оператора для ее представления;
-
- средний уровень системы образован Агат-ПЛК и представляет собой связующее звено между сервером и средствами измерений;
-
- нижний уровень системы образован средствами измерений и предназначен для преобразования измеряемых физических величин в подходящие для передачи, обработки и хранения измерительные сигналы.
Составные части системы образуют измерительные каналы прямых и косвенных измерений, выдающих на выходы системы результаты измерений.
Каналы прямых измерений:
-
- уровня;
-
- расхода;
-
- плотности;
-
- температуры.
Каналы косвенных измерений:
-
- контроля предельных значений параметров жидкости;
-
- определения объема топлива в резервуаре;
-
- определения массы;
-
- определения повышенного расхода;
-
- определения утечек.
Ядро системы обеспечивает подключение к Агат-ПЛК средств измерений с различными интерфейсами. Количественный и качественный состав средств измерений определяется конфигурацией потребителей судна и может включать в себя следующие их виды:
-
- расходомеры Агат-Р, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 94076-24, устанавливаемые на трубопроводах приема топлива, на топливных трубопроводах к судовым потребителям, в том числе на обратных топливных магистралях;
-
- уровнемеры Агат-У, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, рег. № 94351-25, устанавливаемые в топливных цистернах и танках (запаса, расходных, отстойных);
-
- плотномеры Агат-П, изготавливаемые АО «Моринсис-Агат-КИП», г. Рязань, рег. № 94074-24, устанавливаемые на трубопроводах приема топлива, на топливных трубопроводах к судовым потребителям,
-
- измерители температуры, используемые для измерения и контроля температуры, и не участвующие в измерении уровня, объема, массы и расхода топлива;
-
- другие средства измерений измерители оборотов гребного вала).
с совместимыми интерфейсами (например,
Судовая электросеть
Береговой сервер
АРМ оператора
Электропитание
Принтер
Интегрированная система управления (ИСУ ТС)
Блоки
® сопряжения
’о I
.__о-в----------
Датчики измеряемых (контролируемых) параметров: расходомеры, плотномеры, уровнемеры, измерители температуры и др.
ПК оператора
Сервер системы Ядро системы
Терминал связи
I
I
L
К пользователям (потребителям) измерительной информации
Рисунок 1 - Структурная схема системы
В общем случае сервером системы может быть ПК в промышленном или ином исполнении, достаточно защищенном для условий эксплуатации на судне. К серверу по цифровым интерфейсам подключаются Агат-ПЛК. На сервере разворачивается серверная часть ПО «Контроль-Р», выполняющая обработку информации, и хранятся результаты
обработки. Также на сервере предусмотрено хранение файлов конфигурации системы, определяющих ее количественный и качественный состав, и градуировочных таблиц средств измерений.
АРМ предназначено для работы оператора, выполняющего мониторинг поступления и расходования топлива.
В общем случае АРМ представляет собой вычислительное устройство с дисплеем. При необходимости, к нему могут быть подключены клавиатура, мышь, принтер, внешний носитель информации для выгрузки отчетов в электронном виде.
Агат-ПЛК предназначен для сбора и обработки измерительных сигналов со средств измерений и обеспечивает:
- электропитание средств измерений (датчиков физических величин);
- циклический опрос средств измерений (датчиков физических величин);
- предварительную обработку измерительной информации с последующей передачей на сервер.
В состав Агат-ПЛК входят:
- коммутатор (модуль коммутации);
- блок сопряжения (набор модулей ввода-вывода, модуль интерфейса, модуль обработки и управления, модуль электропитания);
- преобразователь питания (модуль фильтрации);
- блок питания.
Модуль коммутации предназначен для подключения исполнительных устройств пользователя и позволяет осуществлять их коммутацию путем формирования четырех сигналов типа «сухой контакт».
В зависимости от исполнения модули ввода-вывода обеспечивают нормализацию аналоговых сигналов, прием и предварительную обработку цифровой измерительной информации или выдачу аналоговых, дискретных или релейных сигналов.
Модули интерфейса обеспечивают связь с устройствами верхнего уровня по одному из цифровых интерфейсов: RS-485, CAN или Ethernet.
В модуле обработки и управления осуществляется аналого-цифровое преобразование нормализованных аналоговых сигналов от модулей ввода-вывода, управление модулями вывода и формирование цифрового пакета, содержащего измерительную и диагностическую информацию о значениях параметров, измеряемых всеми модулями, подключенными по внутренней шине.
Модуль фильтрации обеспечивает защиту Агат-ПЛК от индустриальных помех в сети электропитания.
Модульная конструкция позволяет обеспечить максимальную гибкость системы при создании конфигурации для конкретного объекта. При необходимости, состав модулей может быть расширен или сокращен без необходимости существенной переделки системы в целом и программного обеспечения.
Заводской номер (лазерной гравировкой) в виде цифрового обозначения и знак утверждения типа наносятся на маркировочную табличку. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на сервер и Агат-ПЛК системы.
Знак поверки на СИ не наносится.
Рисунок 2 - Маркировочная табличка
Программное обеспечениеПрограммное обеспечение системы (ПО «Контроль-Р» и ПО Агат-ПЛК) обеспечивает реализацию функций системы.
ПО верхнего уровня «Контроль-Р» состоит из двух модулей: «Контроль-отчет» и «Контроль-система».
ПО «Контроль-отчет» предназначено для ввода оперативной информации, отображения информации, для формирования и печати отчетов. ПО «Контроль-отчет» не влияет и не вносит изменений в метрологически значимые параметры системы.
ПО «Контроль-система» предназначено для сбора информации от Агат-ПЛК, передаваемой по цифровому интерфейсу, ее преобразования, регистрации и архивации.
Идентификационные данные ПО «Контроль-Р» приведены в таблице 1.
Уровень защиты ПО «Контроль-Р» от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 -
икационные данные ПО
ь-Р»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Контроль-система» |
|
Номер версии (идентификационный номер) ПО |
1.х.хх |
|
Метрологически значимая часть ПО |
libmetrolog kit.so.1.0.0 |
|
Цифровой идентификатор метрологически значимой части (алгоритм SHA-1) |
C6438379EE561F3B9CB570D4A962 0121CB8F31AC |
|
Примечания:
| |
Встроенное ПО Агат-ПЛК функционально состоит из двух групп - ПО модулей интерфейсных и ПО модуля обработки и управления.
ПО модулей интерфейсных, в зависимости от их подключения, обеспечивает обмен цифровой информацией либо со средствами измерений уровня, расхода, плотности и температуры, либо с сервером. ПО модулей интерфейсных при обмене цифровой, в том числе и измерительной информацией по стандартным протоколам, не влияет и не вносит изменений в метрологически значимые параметры системы.
ПО модуля обработки и управления выполняет следующие функции:
-
- преобразование сигналов измерительных каналов в цифровые значения физических величин (аналого-цифровое преобразование, фильтрация, сглаживание, пересчет цифрового кода в значение физической величины);
-
- при самодиагностике переключение измерительных каналов в режим диагностики, и сравнение сигналов с заданными фиксированными значениями;
-
- опрос средств измерений по цифровым каналам обмена;
-
- взаимодействие с сервером по цифровому каналу обмена, прием команд, запросов, конфигурационных данных, отправка измерительной и диагностической информации;
-
- управление модулем коммутации (контактами реле) по команде от верхнего уровня или в соответствии с записанными при конфигурации уставками.
ПО модуля обработки и управления относится к метрологически значимому. Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа.
Идентификационные данные ПО Агат-ПЛК приведены в таблице 2.
Уровень защиты ПО Агат-ПЛК от преднамеренных и непреднамеренных изменений «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО Агат-ПЛК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
agat plc mp.hex |
|
Номер версии (идентификационный номер) ПО |
1.XX.XX.XX |
|
Цифровой идентификатор метрологически значимой части (алгоритм CRC-32) |
55d4d066 |
|
Примечания:
| |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня топлива, м |
от 0,2 до 15,0 |
|
Диапазон измерений температуры топлива, °С |
от - 40 до + 70 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,05 до 630 |
|
Диапазон измерений массового расхода топлива потребителями, кг/ч |
от 3 до 15 000 |
|
Диапазон измерений массового расхода при приеме/выдаче топлива, кг/ч |
от 3 до 540 000 |
|
Диапазон измерений плотности топлива, кг/м3 |
от 750 до 1300 |
|
Пределы допускаемой погрешности измерений массы при косвенном методе динамических измерений при температуре окружающей и измеряемой среды +20 °С в зависимости от исполнения расходомеров, % |
± 0,4; ± 0,6; ± 1,2 |
|
Пределы допускаемой дополнительной погрешности измерений массы при косвенном методе динамических измерений, вызванной отклонением температуры окружающей среды от значения +20 °С на каждые 10 °С в рабочем диапазоне температур, % |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений массы при косвенном методе динамических измерений, вызванной отклонением температуры измеряемой среды от значения +20 °С на каждые 10 °С в рабочем диапазоне температур, % |
± 0,2 |
|
Пределы допускаемой погрешности измерений массы при косвенном методе статических измерений в зависимости от исполнения уровнемеров, % |
± 1,5; ± 3,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня топлива, мм |
± 2,5; ± 5,0; ± 10,0 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры окружающей среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности |
± 0,05 |
|
Пределы допускаемой дополнительной погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, в долях от пределов абсолютной основной погрешности |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,5 |
|
Пределы допускаемой относительной основной погрешности измерений объемного расхода топлива2), %
|
± 0,25; ± 0,5; ± 1,0 ± 0,75/v; ± 1,5/v; ± 3/v |
|
Пределы допускаемой дополнительной погрешности измерений объемного расхода, вызванной отклонением температуры окружающей среды от значения температуры градуировки3) на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений объемного расхода, вызванной отклонением температуры измеряемой среды от значения температуры градуировки4) на каждые 10 °С в рабочем диапазоне температур, % предела основной погрешности |
± 0,2 |
|
Пределы допускаемой абсолютной основной погрешности измерений плотности топлива, кг/м3 |
± 1,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры окружающей среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
± 0,1 |
|
Пределы допускаемой дополнительной погрешности измерений плотности, вызванной отклонением температуры измеряемой среды от значения температуры градуировки1) на каждые 10 °С в рабочем диапазоне температур, кг/м3 |
± 0,15 |
|
Пределы допускаемой абсолютной погрешности измерений температуры топлива, °С |
± 0,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Диапазон преобразований значений электрического сопротивления ТС в значение температуры, Ом |
от 82 до 143 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % |
± 1,0 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
± 1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности преобразования значений электрического сопротивления ТС в значение температуры, % |
± 1,0 |
|
Примечания:
| |
Таблица 4 - Основные технические
|
Наименование параметра |
Значение параметра |
|
Измеряемая среда |
морская вода; пресная вода, вода дистиллированная по ГОСТ Р 581442018, бидистиллят воды; нефтепродукты отработанные по ГОСТ 21046-2021, нефть по ГОСТ Р 51858-2002, топливо дизельное по ГОСТ 305-2013, топливо моторное по ГОСТ Р 54283-2010, топливо нефтяное для газотурбинных установок по ГОСТ 10433-75; водный раствор этилового спирта |
|
Рабочая температура измеряемой среды, °С |
от - 2 до + 90 |
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электропитания:
|
(220 ± 11); (380 ± 19) (50 ± 1) |
|
Потребляемая мощность1), В^А, не более |
1600 |
|
Интерфейс |
RS-485, CAN или Ethernet |
|
Протокол обмена |
ModBus / специальный |
|
Условия эксплуатации:
|
от -25 до +55 95 ± 3 от 80,0 до 202,7 |
|
Примечание - Для системы в базовом исполнении. | |
Таблица 5 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
120000 |
|
Вероятность безотказной работы за 5000 ч, не менее |
0,95 |
наносится на маркировочную табличку, закрепленную на сервер и Агат-ПЛК системы лазерным способом и на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Система контроля топлива судовая Кайман в составе: |
АГТС.421411.013 |
- |
1 |
|
Расходомер Агат-Р |
АГТС.407251.045 |
- |
2 |
|
Уровнемер Агат-У |
АГТС.407629.010 |
- |
2 |
|
Плотномер Агат-П |
АГТС.414152.003 |
- |
2 |
|
Агат-ПЛК в составе: |
АГТС.411712.001 |
- |
2, 3 |
|
Коммутатор |
- |
- |
2 |
|
Блок сопряжения |
- |
- |
2 |
|
Преобразователь питания |
- |
- |
2 |
|
Блок питания |
- |
- |
2 |
|
Программное обеспечение «Контроль-Р» |
RU.АГТС.03001-01 12 01 |
1 шт. |
- |
|
Автоматизированное рабочее место оператора |
- |
- |
2 |
|
Принтер |
- |
- |
2 |
|
Измеритель температуры |
- |
- |
2 |
|
Сервер |
АГТС.466219.001 |
1 шт. |
- |
|
Устройство бесперебойного питания |
- |
- |
2 |
|
Комплект ЗИП |
- |
1 компл. |
2 |
|
Комплект монтажных частей |
АГТС.411911.001 |
1 компл. |
2 |
|
Руководство по эксплуатации |
АГТС.421411.013РЭ |
1 экз. |
- |
|
Формуляр |
АГТС.421411.013ФО |
1 экз. |
- |
|
Примечания:
| |||
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1х10'16 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ АГТС.421411.013ТУ «Система контроля топлива судовая Кайман. Технические условия».
ПравообладательАкционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Е-mail: agat-kip@yandex.ru
Web-сайт: www.agat-kip.ru
ИзготовительАкционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП») ИНН 6230072226
Юридический адрес: 390006, г. Рязань, пр-д Речников, д. 17 Адреса мест осуществления деятельности:
390047, г. Рязань, ул. Связи, д. 21
390006, г. Рязань, пр-д Речников, д. 17
Телефон: +7 (4912) 25-85-02; факс: +7 (4912) 25-85-99
Е-mail: agat-kip@yandex.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95618-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Видеоэндоскопы измерительные СДВ ТБС МЕРА
Назначение средства измеренийВидеоэндоскопы измерительные СДВ ТБС МЕРА (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении визуального обследования объектов.
Описание средства измеренийПринцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока, сменных измерительных зондов с объективами, измерительной мишени, а также держателя для зонда (опционально). Видеоэндоскопы также комплектуются подставкой для электронного блока и стилусом для работы с жидкокристаллическим дисплеем.
К настоящему типу средств измерений относятся видеоэндоскопы исполнений СДВ ТБС МЕРА ВЭР и СДВ ТБС МЕРА ВЭС, которые отличаются компоновкой измерительного зонда и электронного блока. Измерительный зонд может быть в сборе с электронным блоком (исполнение СДВ ТБС МЕРА ВЭР) или размещаться отдельно (исполнение СДВ ТБС МЕРА ВЭС). На электронном блоке размещен жидкокристаллический дисплей. Функциональные клавиши и джойстик размещены на электронном блоке (исполнение СДВ ТБС МЕРА ВЭР) или на рукоятке зонда (исполнение СДВ ТБС МЕРА ВЭС). Измерительные зонды отличаются диаметром, длиной и ориентацией выходной апертуры относительно оси зонда (прямой, боковой, переключаемый). Держатели для зонда отличаются диаметром и длиной. Структура условного обозначения держателя для зондов: СДВ ТБС МЕРА Х-ХХХ, где Х - диаметр рабочей части, ХХХ - длина рабочей части.
Видеоэндоскоп может быть подключен к внешнему монитору через интерфейс HDMI для отображения измеряемого объекта, а также к персональному компьютеру через интерфейс USB для обмена данными и обновления программного обеспечения.
Питание видеоэндоскопов осуществляется от сети переменного тока или от аккумуляторных батарей.
Общий вид видеоэндоскопов представлен на рисунке 1.
Заводской номер видеоэндоскопов в виде цифрового обозначения наносится типографским способом на заднюю панель электронного блока в виде наклейки. Заводской номер держателей для зондов наносится способом лазерной гравировки на боковую панель держателя.
Формат нанесения заводских номеров видеоэндоскопов и обозначение места нанесения знака утверждения типа представлены на рисунке 2.
Формат нанесения заводских номеров держателей для зондов представлен на рисунке 3.
Нанесение знака поверки на видеоэндоскопы и их пломбирование не предусмотрены.
б
а - исполнение СДВ ТБС МЕРА ВЭР, б - исполнение СДВ ТБС МЕРА ВЭС
Рисунок 1 - Общий вид видеоэндоскопов
Место нанесения знака утверждения типа
CfH: 20240327
Рисунок 2 - Маркировка видеоэндоскопов с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Маркировка держателей для зондов с указанием места нанесения заводского номера
Программное обеспечениеВидеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СДВ МЕРА 1.0 |
|
Номер версии (идентификационный номер) ПО |
2.ХХ.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов в плоскости изображения, мм |
от 0,1 до 70,0 |
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, % |
±10 |
|
Дискретность отсчета, мм |
0,001 |
|
Таблица 3 - Основные технические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
СДВ ТБС МЕРА ВЭР |
СДВ ТБС МЕРА ВЭС | |
|
Габаритные размеры электронного блока, мм, не более:
|
345 157 185 |
250 235 55 |
|
Диаметр рабочей части держателя для зонда, мм * |
6; 8 | |
|
Длина рабочей части держателя для зонда, мм * |
185; 330; 440; 580; 700 | |
|
Масса электронного блока, кг, не более |
1,6 | |
|
Диаметр измерительного зонда, мм * |
2,8; 3,9; 6,0 | |
|
Длина измерительного зонда, м * |
1,5; 2,0; 3,0; 5,0 |
1,5; 2,0; 3,0; 5,0; 8,0; 10,0 |
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | |
|
9 |
18 | |
|
Условия эксплуатации:
|
от +15 до +25 85 | |
|
* - в соответствии с заказом | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю панель электронного блока видеоэндоскопа в виде наклейки, как на рисунке 2.
Комплектность средства измеренийТаблица 5 - Комплектность видеоэндоскопов
|
Наименование |
Обозначение |
Количество |
|
Видеоэндоскоп в составе: |
СДВ ТБС МЕРА |
1 шт. |
|
электронный блок |
- |
1 шт. |
|
измерительный зонд 7 |
- |
от 1 шт. |
|
измерительная мишень |
- |
1 шт. |
|
держатель для зонда 8 |
СДВ ТБС МЕРА Х-ХХХ |
1 шт. |
|
Подставка для электронного блока 8 |
1 шт. | |
|
Стилус |
1 шт. | |
|
Аккумуляторная батарея |
4 шт. | |
|
Зарядное устройство для аккумуляторных батарей |
1 шт. | |
|
Сетевой кабель |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Кабель HDMI |
1 шт. | |
|
Карта памяти |
1 шт. | |
|
Кард-ридер |
1 шт. | |
|
Комплект лямок для переноски видеоэндоскопа |
1 шт. | |
|
Руководство по эксплуатации |
26.70.23-018-336618402024 РЭ ВЭР; 26.70.23-018-336618402024 РЭ ВЭС |
1 экз. |
|
Паспорт |
26.70.23-018-33661840 2024 ПС |
1 экз. |
|
Транспортный кейс |
- |
1 шт. |
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»)
ИНН 7716780393
Юридический адрес: 129343, г. Москва, пр-д Серебрякова, д. 2, к. 1, эт. 1, помещ. II, ком. 28
Телефон/факс: +7 495 565 34 67
E-mail: info@i-optics.ru
Web-сайт: www.i-optics.ru
ИзготовительОбщество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»)
ИНН 7716780393
Адрес: 129343, г. Москва, пр-д Серебрякова, д. 2, к. 1, эт. 1, помещ. II, ком. 28 Телефон/факс: +7 495 565 34 67
E-mail: info@i-optics.ru
Web-сайт: www.i-optics.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
предназначены
Регистрационный № 95619-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные РГ2
Назначение средства измеренийРезервуары стальные горизонтальные РГ2 (далее - резервуары) для измерений объема нефтепродуктов при их приеме, хранении и выдаче.
Описание средства измеренийРезервуары представляют собой наземные горизонтальные цилиндрические емкости с плоскими днищами. Каждый резервуар оборудован патрубком для установки дыхательного клапана и эксплуатационной горловиной с замерным люком.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение резервуара и выдача нефтепродукта из него производится через приемный и раздаточный патрубки, расположенные на одном из днищ резервуара.
К данному типу средства измерений относятся резервуары, выпущенные в одной модификации РГ2, с заводскими номерами 5697, 5698.
Нанесение знака поверки на резервуары не предусмотрено.
Заводские номера нанесены фотохимическим методом на маркировочную табличку, расположенную на опорах резервуаров.
Общий вид резервуаров с указанием мест установки маркировочных табличек, приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных РГ2 с указанием мест расположения маркировочных табличек
Общий вид маркировочных табличек с указанием мест нанесения заводских номеров, приведен на рисунке 2.
ь
'1
*
ttpoiiaflcfljdra/Tb-
МО "ТК 122 ЭМЗ" ? *'
<ел./фЭкСЦ&Г^:|46-1-ЯЭЧ]О - * ''
'^ро^звадитепь'
■ МО"ТИ122ЭМЗ" . ■ I
■’*^n.4Ji5Kt::(aiZ>464-93J0 ;
Завчдскис HLSMtpa
Рисунок 2 - Маркировочные таблички резервуаров
Т1ЛП индвпий: ₽Г2 одноглениый ri?w9HHhiH 55Я& 'пусиа: лекяСкль г
.■ I
Пломбирование резервуаров не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Характеристика резервуара |
Значение |
|
Номинальная вместимость резервуара при температуре 20 °С, м3 |
2 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +45 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный |
РГ2 |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в пункте 1.7 «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я).
ПравообладательЗакрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7841345334
Юридический адрес: 195023, г. Санкт-Петербург, ул. Магнитогорская, д. 51, лит. Ж
E-mail: zakaz@ rezervuar.su
Web-сайт: www.rezervuar.su
ИзготовительЗакрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ») ИНН 7841345334
Адрес: 195023, г. Санкт-Петербург, ул. Магнитогорская, д. 51, лит. Ж E-mail: zakaz@ rezervuar.su
Web-сайт: www.rezervuar.su
Испытательный центрцентр прикладной
Федеральное бюджетное учреждение «Научно-исследовательский метрологии - Ростест» (ФБУ «НИЦ ПМ-Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес осуществления деятельности: 141600, Московская ул. Дзержинского, д. 2 Телефон: +7 (496) 242-41-62 Факс: +7 (496) 247-70-70 E-mail: info.kln@rostest.ru
обл., г. Клин,
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95620-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройство весоизмерительное УВПО-20-В
Назначение средства измеренийУстройство весоизмерительное УВПО-20-В (далее - УВПО-20-В) предназначено для измерения массы ксенона в блоке пробоотборников.
Описание средства измеренийПринцип действия УВПО-20-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВПО-20-В с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
К средствам измерений данного типа относится устройство весоизмерительное УВПО-20-В с заводскими номером: 230293.
Конструктивно УВПО-20-В состоит из:
-
- модуля взвешивающего блока пробоотборника;
-
- терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.
-
- соединительных кабелей.
В состав модуля взвешивающего блока пробоотборника (далее - МВ) входит:
-
- устройство грузоприемное (далее - ГПУ) с блоком пробоотборника;
-
- блок аналого-цифрового преобразователя (далее - АЦП).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу с установленным на ней стационарно блоком пробоотборника и опорную раму. Грузоприемная платформа опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).
Рама МВ крепится на четырех опорах с термоизолирующими элементами к раме специального транспортировочного каркаса (в состав УВПО-20-В не входит). На транспортировочном каркасе предусмотрена регулировка собственных опор, после которой производится проверка горизонтальности МВ УВПО-20-В.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.
Общий вид УВПО-20-В представлен на рисунке 1.
защиты
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для на рисунке 2.
УВПО-20-В от несанкционированного доступа приведена
Терминал весовой ТВС
Маркировочная табличка
Рисунок 1 - Общий вид УВПО-20-В
Блок
пробоотборников
Модуль взвешивающий блока пробоотборников
Блок АЦП
Терминал весовой ТВС
Рисунок 2 - Схема пломбировки блока АЦП (слева) и ТВС (справа)
Разрушаемые наклейки
Маркировочная табличка УВПО-20-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:
-
- наименование изготовителя;
-
- наименование и обозначение типа;
-
- знак утверждения типа;
-
- знак обращения продукции на рынке ЕАС;
-
- максимальная нагрузка, Мах;
-
- минимальная нагрузка, Min;
-
- максимальная масса взвешиваемой дозы, Махd ;
-
- минимальная масса взвешиваемой дозы, Mind ;
-
- действительная цена деления, d;
-
- заводской номер (арабские цифры).
Нанесение знака поверки на УВПО-20-В не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) УВПО-20-В реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии программного обеспечения основного процессора ТВС выводится на цифровой дисплей при включении УВПО-20-В. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение регулировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, которое отображается в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменении контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВПО-20-В.
При включении ТВС выполняется проверка контрольной суммы контролируемых параметров и, в случае ее несанкционированного изменения, автоматически блокируется работа ТВС в основных режимах. Значение контрольной суммы фиксируется в паспорте УВПО-20-В.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
данные ПО УВПО-20-В
|
Идентификационные данные (признаки) |
Значение | ||
|
основной процессор ТВС |
интерфейсный процессор ТВС |
блок АЦП | |
|
Идентификационное наименование ПО |
OP GJ16 |
IP GJ16 |
ADC GJ16 |
|
Номер версии (идентификационный номер) ПО |
0099.ХХ* |
0098.ХХ* |
0097.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
|
Примечание - цифровое значение «ХХ» в номере версии 1 незначимой части ПО |
О относится к |
метрологически | |
Метрологические и технические характеристики УВПО-20-В приведены в таблицах 2,3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка, Мах, кг |
20 |
|
Минимальная нагрузка, Min, кг |
0,2 |
|
Максимальная масса взвешиваемой дозы, Мах^, кг |
16 |
|
Минимальная масса взвешиваемой дозы, Minj, кг |
0,2 |
|
Действительная цена деления, d, кг |
0,01 |
|
Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг: от 0,2 кг до 10,0 кг включ. св. 10,0 кг до 20,0 кг включ. |
±0,01 ±0,02 |
|
Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг: от 0,2 кг до 10,0 кг включ. св. 10,0 кг до 16,0 кг включ. |
±0,01 ±0,02 |
|
Диапазон выборки массы тары, кг |
от 0,2 до 16,0 |
|
Реагирование |
1,4d |
|
Примечания
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
- потребляемая мощность, В^А, не более |
400 |
|
Диапазон рабочих температур, °С |
от + 15 до + 25 |
|
Габаритные размеры (длина/ширина/высота) МВ без блока пробоотборников, мм, не более: |
810/760/250 |
|
Масса МВ без блока пробоотборников, кг |
110 |
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Комплектность средства измеренийТаблица 4 - Комплектность УВПО-20-В
|
Наименование |
Обозначение |
Кол-во |
|
Устройство весоизмерительное УВПО-20-В в сборе |
373ГЖ16.Сб203 |
1 |
|
Паспорт |
373ГЖ16.Сб203 ПС |
1 экз. |
|
Руководство по эксплуатации |
373ГЖ16.Сб203 РЭ |
1 экз. |
|
Методика поверки |
1 экз. |
приведены в подразделе 1.5 «Работа изделия» документа 373ГЖ16.Сб203 РЭ «Устройство весоизмерительное УВПО-20-В. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Технические
373ГЖ16.Сб203 ТУ «Устройство весоизмерительное УВПО-20-В. условия».
Правообладателькосмической
Акционерное общество «Центр эксплуатации объектов наземной инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Тел: +7(495) 365-31-66
Факс: +7-(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Изготовителькосмической
Акционерное общество «Центр эксплуатации объектов наземной инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Почтовый адрес: 105318, г. Москва, ул. Ткацкая, д. 7
Адрес осуществления деятельности: 105187, г. Москва, ул. Кирпичная, д. 32 Тел: +7(495) 365-31-66
Факс: +7(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц №30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95621-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные УВТК-20-В
Назначение средства измеренийУстройства весоизмерительные УВТК-20-В (далее - УВТК-20-В) предназначены для измерения массы ксенона при выполнении операций заправки баков космического аппарата.
Описание средства измеренийПринцип действия УВТК-20-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВТК-20-В с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
К средствам измерений данного типа относятся устройства весоизмерительные УВТК-20-В с заводскими номерами соответственно: 230290; 230291; 230292.
Конструктивно УВТК-20-В состоит из:
-
- модуля взвешивающего блока испарителя-ожижителя;
-
- терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.
-
- соединительные кабели.
В состав модуля взвешивающего блока испарителя-ожижителя (далее - МВ) входит:
-
- устройство грузоприемное (далее - ГПУ) с блоком испарителя-ожижителя;
-
- блок аналого-цифрового преобразователя (далее - АЦП).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу с установленным на ней стационарно блоком испарителя-ожижителя, и опорную раму. Грузоприемная платформа опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).
Рама МВ крепится на четырех опорах с термоизолирующими элементами к раме специального транспортировочного каркаса (в состав УВТК-20-В не входит). На транспортировочном каркасе предусмотрена регулировка собственных опор, после которой производится проверка горизонтальности МВ УВТК-20-В.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.
Общий вид УВТК-20-В представлен на рисунке 1.
Функциональная схема УВТК-20-В приведена на рисунке 2.
Терминал весовой ТВС
Блок АЦП
Блок испарителя-ожижителя
Модуль взвешивающий блока испарителя-ожижителя
Рисунок 1 - Общий вид УВТК-20-В
Маркировочная табличка
Рисунок 2 - Функциональная схема УВТК-20-В
от несанкционированного доступа к узлам, влияющим на метрологические осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки
Защита характеристики, блока АЦП и ТВС для защиты УВТК-20-В от несанкционированного доступа приведена на рисунке 3.
Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВС (справа)
Маркировочная табличка УВТК-20-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:
-
- наименование изготовителя;
-
- наименование и обозначение типа;
-
- знак утверждения типа;
-
- знак обращения продукции на рынке ЕАС;
-
- максимальная нагрузка, Мах;
-
- минимальная нагрузка, Min;
-
- максимальная масса взвешиваемой дозы, Махd ;
-
- минимальная масса взвешиваемой дозы, Mind ;
-
- действительная цена деления, d;
-
- заводской номер (арабские цифры).
Нанесение знака поверки на УВТК-20-В не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) УВТК-20-В реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии ПО основного процессора ТВС выводится на цифровой дисплей при включении УВТК-20-В. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение регулировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВТК-20-В.
При включении ТВС выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВС в основных режимах. Значение контрольной суммы фиксируется в паспорте УВТК-20-В.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО УВТК-20-В
|
Идентификационные данные (признаки) |
Значение | ||
|
основной процессор ТВС |
интерфейсный процессор ТВС |
блок АЦП | |
|
Идентификационное наименование ПО |
OP GJ16 |
IP GJ16 |
ADC GJ16 |
|
Номер версии (идентификационный номер) ПО |
0099.ХХ* |
0098.ХХ* |
0097.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
|
Примечание - цифровое значение «ХХ» в номере версии ПО незначимой части ПО |
относится к метрологически | ||
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Мах), кг |
20 |
|
Минимальная нагрузка (Min), кг |
0,4 |
|
Максимальная масса взвешиваемой дозы (Мах^), кг |
16 |
|
Минимальная масса взвешиваемой дозы (Minj), кг |
0,4 |
|
Действительная цена деления (d), кг |
0,02 |
|
Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг от 0,4 кг до 10,0 кг включ. св. 10,0 кг до 20,0 кг включ. |
±0,02 ±0,04 |
|
Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг: от 0,4 кг до 10,0 кг включ. св. 10,0 кг до 16,0 кг включ. |
±0,02 ±0,04 |
|
Диапазон выборки массы тары, кг |
от 0,4 до 16,0 |
|
Реагирование |
1,4d |
|
Примечания
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 247,5 от 49 до 51 400 |
|
Диапазон рабочих температур, °С |
от + 15 до + 25 |
|
Габаритные размеры (длина/ширина/высота) МВ:
|
800/800/220 800/800/1000 |
|
Масса МВ без блока испарителя-ожижителя, кг, не более |
112 |
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Комплектность средства измеренийТаблица 4 - Комплектность УВТК-20-В
|
Наименование |
Обозначение |
Кол-во |
|
Устройство весоизмерительное УВТК-20-В в сборе |
373ГЖ16.Сб202 |
1 |
|
Паспорт |
373ГЖ16.Сб202 ПС |
1 экз. |
|
Руководство по эксплуатации |
373ГЖ16.Сб202 РЭ |
1 экз. |
|
Методика поверки |
— |
1 экз. |
приведены в подразделе 1.5 «Работа изделия» документа 373ГЖ16.Сб202 РЭ «Устройство весоизмерительное УВТК-20-В. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Технические
373ГЖ16.Сб202 ТУ «Устройства весоизмерительные УВТК-20-В. условия».
Правообладателькосмической
Акционерное общество «Центр эксплуатации объектов наземной инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Тел: +7(495) 365-31-66
Факс: +7-(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Изготовителькосмической
Акционерное общество «Центр эксплуатации объектов наземной инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Почтовый адрес: 105318, г. Москва, ул. Ткацкая, д. 7
Адрес осуществления деятельности: 105187, г. Москва, ул. Кирпичная, д. 32 Тел: +7(495) 365-31-66
Факс: +7(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц №30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 7
Регистрационный № 95622-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные двухканальные УВДБ-1000-В
Назначение средства измеренийУстройства весоизмерительные двухканальные УВДБ-1000-В (далее - УВДБ-1000-В) предназначены для измерения массы ксенона при заправке баков космического аппарата.
Описание средства измеренийПринцип действия УВДБ-1000-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВДБ-1000-В с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
К средствам измерений данного типа относятся Устройства весоизмерительные двухканальные УВДБ-1000-В с заводскими номерами: 230288; 230289.
Конструктивно УВДБ-1000-В состоит из:
-
- взвешивающего модуля;
входящих корпусах,
-
- двух терминалов весовых ТВС (далее - ТВС1 и ТВС2, в весоизмерительный канал 1 и 2 соответственно). ТВС выполнены в единых предназначенных для монтажа в приборной стойке.
-
- соединительных кабелей.
В состав взешивающего модуля (далее - МВ) входит:
-
- устройство грузоприемное (далее - ГПУ);
и АЦП2
-
- два блока аналого-цифрового преобразователя (далее - АЦП1 соответственно).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу и опорную раму. Грузоприемная платформа закрыта съемной крышкой и опирается на четыре ДТВ модификации HLC B1 C6 550 кг (регистрационный № 21177-13).
Опорная рама МВ установлена и закреплена на четырех регулируемых по высоте опорах. Для контроля горизонтальности установки МВ с двух сторон опорной рамы установлены два пузырьковых указателя уровня.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.
Грузоприемная платформа ГПУ опирается на четыре ДТВ, образующих совместно с АЦП1 весоизмерительный канал 1. Здесь и далее ДТВ, входящие в измерительный канал 1, имеют условные обозначения ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4. Нагрузка от взвешиваемого объекта передается через ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4 и далее, через маятниковые опоры, на четыре ДТВ (условное обозначение которых ДТВ 2.1, ДТВ 2.2, ДТВ 2.3, закрепленных на углах опорной рамы МВ. ДТВ 2.1, ДТВ 2.2, ДТВ 2,3, ДТВ 2.4 с АЦП2 образуют весоизмерительный канал 2.
ДТВ 2.4), совместно
основного
Наличие двух каналов позволяет использовать один из каналов в качестве измерительного, а другой в качестве резервного в случае выхода из строя основного.
Весоизмерительные каналы 1 и 2 являются равнозначными и независимыми друг от друга. Дублирование каналов обеспечивает возможность использования одного из каналов в качестве основного, а другого - как резервного. При необходимости, один из каналов может быть отключен (например, при выходе его из строя), при этом второй канал может использоваться по назначению.
Общий вид УВДБ-1000-В представлен на рисунке 1.
Функциональная схема УВДБ-1000-В приведена на рисунке 2.
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВДБ-1000-В от несанкционированного доступа приведена на рисунке 3.
I
sqhctbo втеоизчЕ^мтьпь-таг^^ ДВУХКИ-ЙПЬНОЕ таБИИОгВ "
Рисунок 1 - Общий вид УВДБ-1000-В
Рисунок 2 - Функциональная схема УВДБ-1000-В
Терминал весовой
ТВС
Блок АЦП
Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВС (справа)
Разрушаемые наклейки
Маркировочная табличка УВДБ-1000-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:
-
- наименование изготовителя;
-
- наименование и обозначение типа;
-
- знак утверждения типа;
-
- знак обращения продукции на рынке ЕАС;
-
- максимальная нагрузка, Мах;
-
- минимальная нагрузка, Min;
-
- максимальная масса взвешиваемой дозы, Maxd ;
-
- минимальная масса взвешиваемой дозы, Mind ;
-
- действительная цена деления, d;
-
- заводской номер (арабские цифры).
Нанесение знака поверки на УВДБ-1000-В не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) УВДБ-1000-В реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блоков АЦП каждого весоизмерительного канала.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии программного обеспечения основного процессора ТВС выводится на цифровой дисплей при включении УВДБ-1000-В. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блоков АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение регулировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВДБ-1000-В.
При включении ТВС выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВС в основных режимах. Значение контрольной суммы фиксируется в паспорте УВДБ-1000-В.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
данные ПО УВДБ-1000-В
|
Идентификационные данные (признаки) |
Значение | ||
|
основной процессор ТВС |
интерфейсный процессор ТВС |
блок АЦП | |
|
Идентификационное наименование ПО |
OP GJ16 |
IP GJ16 |
ADC GJ16 |
|
Номер версии (идентификационный номер) ПО |
0099.ХХ* |
0098.ХХ* |
0097.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
Примечание - цифровое значение «ХХ» в номере версии ПО относится к метрологически незначимой части ПО
Метрологические и технические характеристикиМетрологические и технические характеристики УВДБ-1000-В приведены в таблицах 2,3.
Таблица 2 -
(для каждого
канала)
|
Наименование характеристики |
Значение | |
|
Максимальная нагрузка (Мах), кг: - Мах1 для диапазона WR1 |
600 | |
|
- Мах2 для диапазона WR2 |
1000 | |
|
Минимальная нагрузка (Min), кг: - Мin1 для диапазона WR1 |
2 | |
|
- Мin2 для диапазона WR2 |
4 | |
|
Максимальная масса взвешиваемой дозы ксенона (Мах^), кг |
600 | |
|
Минимальная масса взвешиваемой дозы ксенона (Minj), кг |
2 | |
|
Действительная цена деления (d), кг: - d1 для диапазона WR1 |
0,10 | |
|
- d2 для диапазона WR2 |
0,20 | |
|
Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг: Для диапазона WR1: |
±0,10 | |
|
±0,20 ±0,30 | |
|
- св. 200 кг до 600 кг включ. | ||
|
Для диапазона WR2: |
±0,20 | |
|
- от 4 кг до 100 кг включ. |
±0,40 | |
|
- св. 100 кг до 400 кг включ. |
±0,60 | |
|
- св. 400 кг до 1000 кг включ. | ||
|
Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг: |
±0,10 | |
|
- от 2 кг до 50 кг включ. | ||
|
- св. 50 кг до 200 кг включ. |
±0,20 ±0,30 | |
|
- св. 200 кг до 600 кг включ. | ||
|
Диапазон выборки массы тары, кг |
от 2 до 800 | |
|
Реагирование |
1,4d | |
|
Примечание - Пределы допускаемой погрешности массы нетто взвешиваемого ксенона | ||
|
соответствуют пределам допускаемой погрешности массы брутто в |
соответствующих | |
|
диапазонах взвешивания. | ||
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
- потребляемая мощность, В^А, не более |
400 |
|
Диапазон рабочих температур, °С |
от + 15 до + 25 |
|
Габаритные размеры (длина/ширина/высота) МВ, мм, не более |
1680/1210/350 |
|
Масса МВ, кг, не более |
415 |
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Комплектность средства измеренийТаблица 4 - Комплектность УВДБ-1000-В
|
Наименование |
Обозначение |
Кол- во |
|
Устройство весоизмерительное двухканальное УВДБ-1000-В в сборе |
373ГЖ16.Сб201 |
1 |
|
Паспорт |
373ГЖ16.Сб201 ПС |
1 экз. |
|
Руководство по эксплуатации |
373ГЖ16.Сб201 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в подразделе 1.5 «Работа изделия» документа 373ГЖ16.Сб201 РЭ «Устройство весоизмерительное двухканальное УВДБ-1000-В. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
373ГЖ16.Сб201 ТУ «Устройства Технические условия».
УВДБ-1000-В.
весоизмерительные двухканальные
Правообладательэксплуатации объектов наземной
космической
Акционерное общество «Центр инфраструктуры» (АО «ЦЭНКИ») ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Тел: +7(495) 365-31-66
Факс: +7-(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Изготовителькосмической
Акционерное общество «Центр эксплуатации объектов наземной инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Почтовый адрес: 105318, г. Москва, ул. Ткацкая, д. 7
Адрес осуществления деятельности: 105187, г. Москва, ул. Кирпичная, д. 32 Тел: +7(495) 365-31-66
Факс: +7(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95624-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры инфракрасные медицинские YT
Назначение средства измеренийТермометры инфракрасные медицинские YT (далее - термометры) предназначены для измерений температуры тела человека на лбу пациента посредством измерения инфракрасного излучения.
Описание средства измеренийПринцип действия термометров основан на измерении и дальнейшем преобразовании тепловой энергии инфракрасного излучения поверхности тела (или объекта) в электрический сигнал. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображается в цифровом виде на экране жидкокристаллического дисплея. При преобразовании инфракрасного излучения и усилении электрического сигнала обеспечивается условие пропорциональности значения электрического сигнала интенсивности инфракрасного излучения.
На экране дисплея термометра отображаются: результат измерения температуры, символы режима измерения температуры тела или объекта, индикация заряда элементов питания.
Термометры выпускаются в следующих модификациях: YT-1, YT-1С, YT-2, YT-2С, которые отличаются между собой массой, габаритными размерами и внешним видом.
Особенности модификаций:
-
- в YT-1, YT-2 имеется датчик температуры и датчик расстояния;
-
- в YT-1С, YT-2С осуществлена возможность проведения измерений температуры тела человека на лбу и температуры объекта;
-
- количество сохраняемых результатов измерений: в YT-1С, YT-2, YT-2С предусмотрено сохранение результатов измерений в памяти средства измерений, кроме того, у YT-2С, при проведении измерений, в нижней части дисплея отображается последний результат измерения температуры.
Конструктивно термометры выполнены в пластиковом корпусе, на лицевой панели расположены: ЖК-дисплей, кнопка включения и выключения, на задней панели расположен отсек для элементов питания, инфракрасный датчик и датчик расстояния (только в модификациях YT-1, YT-2).
В термометрах имеется звуковая сигнализация завершения измерения температуры, отключения, а также режим автоматического отключения после окончания измерения. Питание осуществляется от внутренних сменных элементов питания типа ААА.
Нанесение знака поверки на корпус термометров не предусмотрено.
Пломбирование термометров от несанкционированного доступа не предусмотрено.
Серийный номер средства измерений в виде буквенно-цифрового обозначения наносится методом печати на корпус термометра.
Серийный номер термометров модификаций: YT-1, YT-1С, YT-2 наносится под крышку батарейного отсека на боковую поверхность термометра. Серийный номер термометра модификации YT-2С наносится на нижнюю сторону несъемной крышки батарейного отсека.
Общий вид термометров представлен на рисунках 1-4. Схема маркировки термометров представлена на рисунке 5.
Место нанесения серийного номера представлено на рисунках 6,7.
Рисунок 1 - Внешний вид термометра инфракрасного медицинского YT мод. YT-1
Рисунок 2 - Внешний вид термометра инфракрасного медицинского YT мод. YT-1C
Рисунок 3 - Внешний вид термометра инфракрасного медицинского YT мод. YT-2
Рисунок 4 - Внешний вид термометра инфракрасного медицинского YT мод. YT-2С
'' yuiuell
1Р20
TepuauEfrp инфракрасный иер.ицинскиИ VT
.. Параметры пи гании: ЭВ ЯОСТййинсгО
медаль: VT-1 AM 1.6В)
№ким расрты: Продолжи тепьпый Место иамерепия; лос
Серийный номер и дата производства: см. на упаковке
I Jwgnj'YirriJp hlHkEal Lqup'*enl Я Euppl*/ Cd., LU {Ц*мвнп7|Г1С№Мсянип крпгг,1вна a Супппвй Ко Л1ДХ Нлтвй Ый 1 Ri:iAd.(9l^$k>piTi0rcZ<ir4. S I^EV1J6LK^<lF
ZnwMOHP-miHbiA '^фцлп'-вэн'ппь П[»Н]ВО|:9Я«1П "reppHrpnv LAJC (Moiktbo c огр>фчв*«й UlBeiLIBeilllDFTUO «КЛИГНННП raw vKOWnBIIM «bVHH>X 1Z?0U, г Mdoh, n тир. г
й^нн1|нГйГьмын ф|^Г<1СТ.*«^1^ЕНП,|'(!-|П' Д iQI 'vTp 1, rVM^iiL 1.'1
Рисунок 5 - Схема маркировки термометров
Рисунок 6 - Место нанесения серийного номера на термометрах YT-1, YT-1C, YT-2
Рисунок 7 - Место нанесения серийного номера на термометре YT-2C
Термометры имеют встроенное программное обеспечение (далее - ПО), размещенное внутри неразъемного корпуса, которое используется для проведения измерений и обработки результатов измерений.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры тела на лбу, °С |
от +32,0 до +43,0 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры тела на лбу, °С: | |
|
- в поддиапазоне от +32,0 до +35,0 включ., °С |
±0,3 |
|
- в поддиапазоне св. +35,0 до +42,0 включ., °С |
±0,2 |
|
- в поддиапазоне св. +42,0 до +43,0 включ., °С |
±0,3 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение для модификаций | |||
|
YT-1 |
YT-1С |
YT-2 |
YT-2С | |
|
Масса, г: - без элементов питания |
68,00±3,40 |
61,00±3,05 |
75,00±3,75 |
60,00±3,00 |
|
Габаритные размеры средства измерений, мм: | ||||
|
- длина |
149,00±7,45 |
148,00±7,40 |
143,00±7,15 |
155,00±7,75 |
|
- ширина |
38,00±1,90 |
38,00±1,90 |
41,00±2,05 |
40,00±2,00 |
|
- высота |
42,00±2,10 |
43,00±2,15 |
42,00±2,10 |
40,00±2,00 |
|
Параметры питания, В: | ||||
|
- от элемента питания | ||||
|
типа ААА |
3 | |||
|
Дискретность отсчета, °С |
0,1 | |||
|
Условия эксплуатации: - температура окружающей среды, °С |
от +16 до +35 |
от +10 до +40 |
от +16 до +35 |
от +10 до +40 |
|
- относительная | ||||
|
влажность воздуха, % - атмосферное давление, |
от 15 до 90 |
от 15 до 90 |
от 15 до 90 |
от 15 до 90 |
|
кПа |
от 70 до 106 |
от 70 до 106 |
от 70 до 106 |
от 70 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Термометр инфракрасный медицинский YT |
YT-1, YT-1С, YT-2, YT-2С |
1 |
|
Элемент питания |
ААА |
2 |
|
Руководство по эксплуатации |
- |
1 |
приведены в разделе 6 «Руководство по эксплуатации» документа «Термометры инфракрасные медицинские YT-1», в разделе 6 «Руководство по эксплуатации» документа «Термометры инфракрасные медицинские YT-1C», в разделе 6 «Руководство по эксплуатации» документа «Термометры инфракрасные медицинские YT-2», в разделе 6 «Руководство по эксплуатации» документа «Термометры инфракрасные медицинские YT-2С».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай.
ПравообладательJiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай
Адрес: No.1, Baisheng Road, Development Zone, 212300 Danyang, Jiangsu PEOPLE'S REPUBLIC OF CHINA
Телефон: +86 (511) 86900959
Факс: +86 (511) 86900860
E-mail: sales@yuyue.com.cn
ИзготовительJiangsu Yuyue Medical Equipment & Supply Co., Ltd., Китай
Адрес: No.1, Baisheng Road, Development Zone, 212300 Danyang, Jiangsu PEOPLE'S
REPUBLIC OF CHINA
Телефон: +86 (511) 86900959
Факс: +86 (511) 86900860
E-mail: sales@yuyue.com.cn
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Уникальный номер в реестре аккредитованных лиц № 30003-2014.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 7
для статических
Регистрационный № 95625-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные POScenter LP
Назначение средства измеренийВесы электронные POScenter LP (далее - весы) предназначены измерений массы различных грузов с печатанием этикетки.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (принтер, компьютер).
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, и терминала, имеющего дисплей и клавиатуру. В корпусе ВИУ встроен принтер для печати этикеток.
Весы выпускаются в следующих конструктивных исполнениях:
-
- дисплеи продавца и покупателя закреплены на корпусе весов посредством стойки, клавиатура крепится к передней панели корпуса весов посредством кронштейна. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс C);
-
- дисплей и клавиатура крепятся к передней панели корпуса весов. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс P);
-
- клавиатура, дисплеи продавца и покупателя закреплены на корпусе весов посредством стойки. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (без индекса).
Весы изготавливаются однодиапазонными и двухинтервальными.
В терминалах весов используются жидкокристаллические дисплеи (индекс Д2).
Весы поставляются с интерфейсами: RS-232, Ethernet (индекс И1).
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
-
- вычисление стоимости товаров по массе и цене;
-
- вычисление стоимости штучных товаров по количеству и цене за штуку;
-
- суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;
-
- программирование цен товаров и вызов их из энергонезависимой памяти весов;
-
- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);
-
- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.
На корпусе весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя;
-
- условное обозначение весов;
-
- номер весов по системе нумерации предприятия-изготовителя (формат - цифровой, способ нанесения - типографский);
-
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max .
-
- значение минимальной нагрузки (Min ..);
-
- значение поверочного деления (е = .) и действительной цены деления (d);
-
- значение максимальной выборки массы тары (Т = - .);
-
- знак утверждения типа средства измерений;
-
- параметры электрического питания;
-
- год изготовления.
Структура условного обозначения модификаций весов:
Весы электронные POScenter LP [1] |2|-|3| [4] [5],
где POScenter LP - обозначение типа весов;
-
[1] - индекс конструктивного исполнения: без индекса; C; P;
-
[2] - значения максимальной нагрузки (Max) весов, кг: 15 или 30;
-
[3] - значения поверочного интервала (e) весов, г:
-
- 5 или 10 - для однодиапазонных весов;
-
- 2.5 или 5.10 - для двухинтервальных весов;
-
[4] - индекс дисплея: Д2;
-
[5] - индекс наличия интерфейса: И1.
Пример обозначения весов при заказе:
Весы электронные POScenter LP C 15-2.5 Д2И1
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Весы с индексом С
Весы без индекса
Рисунок 1 - Общий вид весов с указанием места нанесения знака утверждения типа, места нанесения заводского номера (индексы: без индекса; C; P)
Рисунок 2 - Схемы пломбировки весов, обозначение места нанесения знака поверки (индексы: без индекса; C; P)
Программное обеспечение
Программное обеспечение (далее - ПО) весов состоит из встроенного ПО и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой и загружается только на заводе-изготовителе с использованием специального оборудования.
и метрологически
непреднамеренных
5.5.1 «Устройства
Встроенное ПО разделяется на метрологически значимую незначимую части.
Защита ПО и измерительной информации от преднамеренных и воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломбы, расположение которой приведено на рисунке 2).
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
POScenter LP С |
|
Номер версии (идентификационный номер ПО) |
4.x* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «х» не относится к метрологически значимому ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
|
Наименование модификации |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d), поверочный интервал (е), d=e, г |
Число поверочных интервалов (п) |
Класс точности по гост OIML R 76-1-2011 |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке (тре), г |
|
POScenterLP [1] 15-2.5[4] [5] |
0,04 |
6 |
2 |
3000 |
средний (III) |
от 0,04 до 1 включ. |
±1 |
|
св. 1 до 4 включ. |
±2 | ||||||
|
св. 4 до 6 включ. |
±3 | ||||||
|
15 |
5 |
3000 |
св. 6 до 10 включ. |
±5 | |||
|
св. 10 до 15 включ. |
±7,5 | ||||||
|
POScenterLP [1] 15-5[4] [5] |
0,1 |
15 |
5 |
3000 |
средний (III) |
от 0,1 до 2,5 включ. |
±2,5 |
|
св. 2,5 до 10 включ |
±5 | ||||||
|
св. 10 до 15 включ |
±7,5 | ||||||
|
POScenterLP [1] 30-5.10[4] [5] |
0,1 |
15 |
5 |
3000 |
средний (III) |
от 0,1 до 2,5 включ. |
±2,5 |
|
св. 2,5 до 10 включ |
±5 | ||||||
|
св. 10 до 15 включ |
±7,5 | ||||||
|
30 |
10 |
3000 |
св. 15 до 20 включ. |
±10 | |||
|
св. 20 до 30 включ |
±15 | ||||||
|
POScenterLP [1] 30-10[4] [5] |
0,2 |
30 |
10 |
3000 |
средний (III) |
от 0,2 до 5 включ. |
±5 |
|
св. 5 до 20 включ |
±10 | ||||||
|
св. 20 до 30 включ |
±15 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (тре). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25^е |
|
Показания индикации массы, кг, не более |
Мах +9^е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Максимальный диапазон устройства выборки массы тары (Т-) |
50 % от Мах |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - от сети переменного тока (через адаптер электропитания):
|
от 195,5 до 253,0 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
350x490x570 |
|
Габаритные размеры ГПУ (длина^ширина), мм, не более |
350x310 |
|
Масса, кг, не более |
11,5 |
|
Особый диапазон рабочих температур, °С |
от +10 до +40 |
|
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015 |
IP54 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
19000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку весов фотохимическим способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
POScenter LP |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз.* |
|
* - Руководство по эксплуатации в электронном виде расположено по ссылке, указанной | ||
|
в паспорте. | ||
приведены в разделе 6 «Подготовка к работе и порядок работы» документа «Весы электронные POScenter LP. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-002-22589016-2024 «Весы электронные POScenter LP. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Посцентр» (ООО «Посцентр»)
ИНН 7725413008
Адрес юридического лица: 115432, г. Москва, вн.тер.г. муниципальный округ Даниловский, пр-кт Андропова, д. 18, к. 7, помещ. 30
ИзготовительОбщество с ограниченной ответственностью «Посцентр» (ООО «Посцентр»)
ИНН 7725413008
Адрес: 115432, г. Москва, вн.тер.г. муниципальный округ Даниловский, пр-кт Андропова, д. 18, к. 7, помещ. 30
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
центр
округ
д. 60,
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 6
Регистрационный № 95626-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки УПП-1
Назначение средства измеренийУстановки УПП-1 (далее - установки) предназначены для измерения угла поворота и выходных сигналов, поступающих с датчиков угловых положений и проверке их
вала и выходных сигналов, поступающих с датчиков и синусно-косинусных вращающихся трансформаторов при контроле характеристик.
преобразовании контролируемого
Принцип действия установок основан на аналогово-цифровом выходных сигналов, поступающих с контролируемых изделий. На вход изделия подается опорный синусоидальный сигнал. Модуль измерения параметров выходного сигнала установки регистрирует выходные сигналы контролируемого изделия и проводит их аналогово-цифровое преобразование для дальнейшей программной обработки. Угол поворота вала измеряется модулем измерения углового положения.
Установки представляют собой измерительно-вычислительные комплексы. Установки состоят из стенда калибровочного, на котором закреплен адаптер, и блока измерительного. Адаптеры предназначены для подключения индукционных датчиков угла поворота (типа 45Д-20-2, 45Д-32 и др.) и вращающихся трансформаторов (типа СКТД-3250 и др.) Блок измерительный состоит из модуля измерения углового положения, модуля генерирования опорного сигнала, модуля измерения тока потребления опорного сигнала, модуля измерения параметров выходного сигнала, модуля позиционирования. К блоку измерительному подключены жгут с USB разъемом, клеммная колодка, сетевой провод.
Управление работой установок осуществляется с помощью компьютера. В соответствии с управляющей программой установка задает направление вращения вала проверяемого датчика/трансформатора и измеряет его выходные сигналы. Информация о результатах проверки выводится на экран компьютера.
Заводской номер в виде цифро-буквенного обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного.
Общий вид блока измерительного, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Общий вид стенда калибровочного приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения знака поверки не предусмотрено.
1 - Общий вид блока измерительного,
Рисунок
обозначение мест нанесения заводского номера и знака утверждения типа
- Общий вид стенда калибровочного
Рисунок
2
Рисунок 3- Схема пломбировки от несанкционированного доступа
Место нанесения пломбы завода-изготовителя
Программное обеспечениеУправление работой установок, обработка, вычисление и визуализацию значений измеряемых величин осуществляется с помощью внешней программы «Meter.exe», входящей в комплект поставки.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meter.exe |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
889DBC3C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик установок.
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла поворота вала |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота вала |
± 10" |
|
Диапазон измерений амплитуды напряжения входного сигнала, В |
от 0 до 12 |
|
Диапазон частот входного сигнала, Г ц |
от 400 до 2500 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений амплитуды напряжения входного сигнала, %, в диапазоне частот: - от 400 до 1800 Гц включ. |
± 0,5 |
|
- св. 1800 до 2500 Гц |
± 1,0 |
Таблица 3- Основные технические
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
100 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Г ц |
от 49,8 до 50,2 |
|
Габаритные размеры стенда калибровочного, мм, не более: | |
|
- высота |
132 |
|
- длина |
204 |
|
- ширина |
195 |
|
Габаритные размеры блока измерительного, мм, не более: | |
|
- высота |
60 |
|
- длина |
160 |
|
- ширина |
100 |
|
Масса, кг, не более |
6,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч, не менее |
12000 |
наносится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного и на титульные листы технических условий, паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 5- Комплектность
|
Наименование |
Обозначение |
Количество |
|
Стенд калибровочный |
ИКЮВ.301316.001 |
1 шт. |
|
Блок измерительный |
ИКЮВ.301316.002 |
1 шт. |
|
Жгут с патроном и адаптером для проверки изделия 45Д-20-2 |
Жгут № 1 Адаптер ИКЮВ.301549.001 Патрон ИКЮВ.301111.001 | |
|
Жгут с патроном и адаптером для проверки изделия 45Д-32 |
Жгут № 2 Адаптер ИКЮВ.301549.002 Патрон ИКЮВ.301111.001-01 | |
|
Жгут с патроном и адаптером для проверки изделия СКТД-3250 |
Жгут № 3 Адаптер ИКЮВ.301549.004 Патрон ИКЮВ.301111.001-03 |
По согласованию с заказчиком |
|
Жгут с патроном и адаптером для проверки изделия СКТ-232 |
Жгут № 4 Адаптер ИКЮВ.301549.005 Патрон ИКЮВ.301111.001-04 | |
|
Жгут с патроном и адаптером для проверки изделия СКТ-265 |
Жгут № 5 Адаптер ИКЮВ.301549.006 Патрон ИКЮВ.301111.001-05 | |
|
Блок коммутации |
— |
1 шт. |
|
Упаковка |
— |
1 шт. |
|
Программное обеспечение «Meter.exe» |
— |
1 экз. |
|
Паспорт |
ИКЮВ.402162.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИКЮВ.402162.001 РЭ |
1 экз. |
приведены в разделе 2 «Использование по назначению» документа ИКЮВ.402162.001 РЭ «Установка УПП-1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
ИКЮВ.402162.001 ТУ «Установка УПП-1. Технические условия».
ПравообладательАкционерное общество «Улан-Удэнское приборостроительное производственное объединение» (АО «У-У ППО»)
ИНН 0323053578
Юридический адрес: 670034, Республика Бурятия, г. Улан-Удэ, ул. Хоца Намсараева, д. 7
ИзготовительАкционерное общество «Улан-Удэнское приборостроительное производственное объединение» (АО «У-У ППО»)
ИНН 0323053578
Адрес: 670034, Республика Бурятия, г. Улан-Удэ, ул. Хоца Намсараева, д. 7
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июня 2025 г. № 1128
Лист № 1
Всего листов 4
Регистрационный № 95627-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Косы термометрические ФСК
Назначение средства измеренийКосы термометрические ФСК (далее по тексту - косы) предназначены для контроля состояния мерзлых, промерзающих и оттаивающих грунтов и прогнозирования их изменения под воздействием климатических факторов и антропогенной деятельности. Косы применяются для полевого определения температуры грунтов в ходе проведения инженерно-геокриологических (мерзлотных) исследований и геотехнического мониторинга при градостроительной деятельности, а также на опытных площадках, предназначенных для стационарных наблюдений.
Описание средства измеренийПринцип действия основан на преобразовании температуры, воздействующей на чувствительные элементы датчиков, в цифровой код при помощи встроенных в каждый датчик аналого-цифровых преобразователей. Преобразованные значения передаются на считыватель посредством встроенного программного обеспечения (ПО).
Конструктивно косы состоят из температурных датчиков, последовательно соединённых кабелем (далее - термокоса) и электронного преобразователя (далее - считыватель). Датчики находятся в защитных оболочках и распределены по длине рабочей части термокосы. На обратном конце погружной части термокосы размещён утяжелитель для распрямления кабеля в шахте термометрической скважины. Места соединений кабелей и датчиков изолированы от воздействий влаги и пыли посредством термоусадочных материалов и опрессовки гильзами.
Интерфейс передачи данных цифровых датчиков UART. Интерфейс взаимодействия с персональным компьютером USB.
Исполнение термокос указано в структуре условного обозначения ФСК-ТК-Х-Y-Z, где ТК - термокоса; Х - длина выносной части (см); Y - длина рабочей зоны (см); Z - количество датчиков (шт).
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр, наносятся методом термопечати на термоусадочном материале.
Пломбировка термокос от несанкционированного доступа не предусмотрена.
Общий вид термокосы с указанием места нанесения заводского номера представлен на рисунке 1.
С л
Место нанесения заводского номера
Рисунок 1 - Общий вид термокосы с указанием места нанесения заводского номера
Программное обеспечениеПрограммное обеспечение (далее - ПО) состоит из внутреннего, встроенного в считыватель и являющегося метрологически значимым, и внешнего ПО, устанавливаемого на персональный компьютер.
4.5 Р 50.2.077-2014
«высокий». Конструкция СИ исключает
Внутренне ПО обеспечивает отображение температуры, сохранение и передачу на персональный компьютер (ПК). Уровень защиты внутреннего ПО в соответствии с несанкционированного влияния на ПО средства измерения и измерительную информацию.
возможность
Метрологические характеристики термокос нормированы с учетом влияния ПО.
Внешнее ПО, не являющееся метрологически значимым, позволяет переносить данные со считывателя на ПК, строить графики зависимостей температур от глубины и сохранять необходимую информацию в формате *.xlsx файла.
Идентификационные данные внешнего и внутреннего ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение | |
|
Внутреннее ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
Отсутствует |
«TempStore» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
не ниже 1.1 |
Метрологические и технические характеристики косы приведены в таблицах 2-3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от - 50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений, °С |
± 0,1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Длина рабочей зоны, см, не более |
4200 |
|
Количество датчиков, шт, не более |
32 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации:
|
от -50 до +50 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на титульный лист паспорта и руководство по эксплуатации типографским способом
Комплектность средства измеренийТаблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Коса термометрическая1) |
ФСК |
1 шт. |
|
Считыватель2) |
- |
1 шт. |
|
Флеш-накопитель с дистрибутивом программного обеспечения2) |
- |
1 шт. |
|
Соединительный кабель Type-C2) |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации |
- |
1 экз. |
|
Примечания:
| ||
приведены в разделе 2 паспорта и руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»;
ТУ 26.51.51-001-12542189-2024 «Коса термометрическая ФСК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ФундаментСтройКонтроль» (ООО «ФСК»)
ИНН 7203285805
Адрес: 625047, г. Тюмень, 4 км. Старого Тобольского тракта, д. 86, оф. 1 Телефон: +7(3452) 56-84-41
E-mail: info@fskrf.ru
ИзготовительОбщество с ограниченной ответственностью «ФундаментСтройКонтроль» (ООО «ФСК»)
ИНН 7203285805
Адрес: 625047, г. Тюмень, 4 км. Старого Тобольского тракта, д. 86, оф. 1 Телефон: +7(3452) 56-84-41
E-mail: info@fskrf.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, помещ 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
- для нутромеров модификаций 2724, 2824 исполнений S3, S3WP.
Сведения о методиках (методах) измерений
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта нутромеров.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями внесенными приказом Росстандарта от 15 августа 2022 г. № 2018);
Стандарт предприятия INSIZE CO., LTD, Китай. «Нутромеры индикаторные INSIZE».
Правообладатель
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовители
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
- отсчетное устройство в зависимости от модификации нутромера.
- только для нутромеров с цифровым отсчётным устройством.
- для нутромеров модификации 2428.
- для нутромеров модификаций 2724, 2824 исполнений S160, S160WP.
- количество удлинителей в комплекте зависит от диапазона измерений нутромера, точное количество указано в паспорте (от 1 до 4 шт.).
Тип и количество в соответствии с заказом.
Опционально в соответствии с заказом.
Сведения о методиках (методах) измерений
приведены в документах «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭР. Руководство по эксплуатации», «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭС. Руководство по эксплуатации», раздел «Порядок работы».
Нормативные документы, устанавливающие требования к средству измерений
ТУ 26.70.23-018-33661840-2024 «Видеоэндоскопы измерительные СДВ ТБС МЕРА. Технические условия».
