№1566 от 07.08.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 469413
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 1566 от 07.08.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» _____ 2023 Г. № _____
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Газоанализаторы взрывоопасных паров |
"Сигнал-4" |
38260-08 |
Общество с ограниченной ответственностью "Промприбор-Р" (ООО "Промприбор-Р"), г. Москва |
115280, г. Москва, ул. Ленинская слобода, д. 26, стр. 3 |
115280, г. Москва, ул. Автозаводская, д. 16, к. 2, стр.17, эт. 2, ком. 14 |
Общество с ограниченной ответственностью "Промприбор-Р" (ООО "Промприбор-Р"), г. Москва |
|
2. |
Калибраторы-измерители унифицированных сигналов прецизионные |
«ЭЛЕМЕР- ИКСУ-2012» |
56318-14 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
124460, г. Москва, г. Зеленоград, к. 1145, н.п. 1 |
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
|
3. |
Уровнемеры ультразвуковые |
«ЭЛЕМЕР- УРЗ-41» |
73329-18 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» |
124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1 |
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
|
(ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград | |||||||
|
4. |
Манометры цифровые эталонные |
«ЭЛЕМЕР- МЦЭ-040» |
73547-18 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1 |
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр.1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
|
5. |

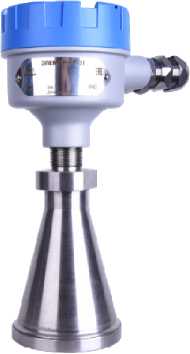

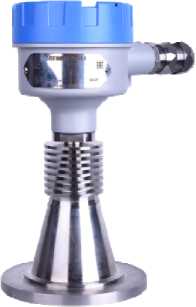

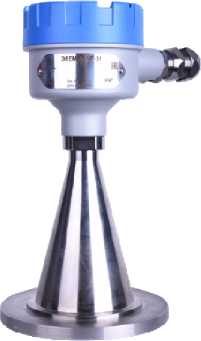

Уровнемеры радарные |
«ЭЛЕМЕР- УР-31» |
73585-18 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1 |
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр.1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
|
6. |

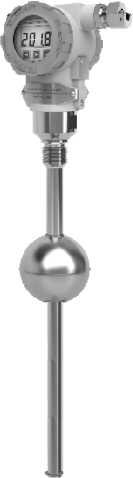

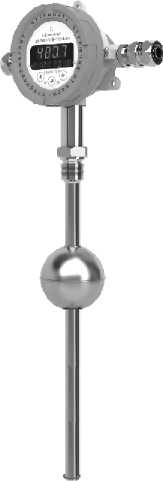

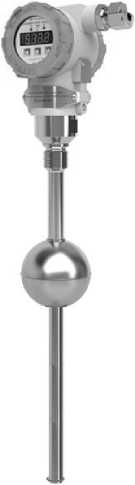

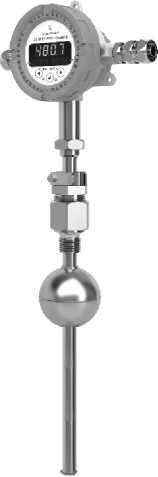

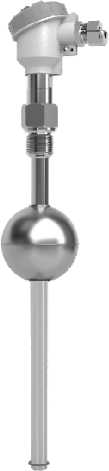

Уровнемеры поплавковые потенциометрически е |
«ЭЛЕМЕР- УПП-11» |
73741-18 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807, д. 7, стр. 1 |
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр.1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1 Регистрационный № 38260-08 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы взрывоопасных паров "Сигнал-4"
Назначение средства измеренийГазоанализаторы взрывоопасных паров "Сигнал-4" (далее - газоанализаторы) предназначены для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров, таких как аммиак, окис-лы азота, серы, сероводород, хлор, хлористый водород, формальдегид, озон и кислород.
Описание средства измеренийГазоанализатор представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.
Конструктивно газоанализатор состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком, блоком сигнализации и датчика, пристыковывающегося к корпусу газоанализатора через разъём непосредственно или через удлинительный кабель.
Принцип действия газоанализатора основан на измерении электрического сигнала, поступающего с газочувствительного сенсора, пропорционального концентрации измеряемого вещества в пределах диапазона измерений.
В качестве чувствительных элементов в датчиках метана, пропана, паров бензина и других углеводородов в атмосферном воздухе применяются термокаталитические сенсоры, в датчиках паров аммиака - полупроводниковый сенсор, в датчиках кислорода и токсичных паров - электрохимические сенсоры.
Каждый датчик настраивается только на один компонент с подачей световой и звуковой сигнализации при превышении уровня загазованности в контролируемой зоне по ГОСТ Р 51330.19-99.
Электронная схема газоанализатора обеспечивает включение звукового сигнала и выключение светодиода, указывающего на рабочее состояние прибора, при разряде аккумуляторной батареи ниже уровня опорного напряжения 4,2 В.
Газоанализатор выпускается в следующих модификациях: Сигнал-4.Х где - Х -буквенное обозначение вида измеряемого газа: М - метан или углеводороды в воздухе (пропан, пары бензина и т.п.); А - пары аммиака; КМ - кислород и метан (или углеводороды);
К - кислород;
Э - заказной компонент измеряемый электрохимическими сенсорами, тип и диапазон которых содержится в таблице 1.
Сигнал-4А - для измерения довзрывных концентраций паров аммиака в воздухе; Сигнал-4КМ - для измерения довзрывных концентраций углеводородов и объёмного содержания кислорода в воздухе;
Сигнал-4К - для измерения объёмного содержания кислорода в воздухе.
Сигнал-4Э - для измерения содержания токсичных паров в воздухе.
Газоанализаторы "Сигнал-4" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепронецаемая оболочка" и имеют маркировку взрывозащиты 1ExibdПВT4Х или 1ExibПВT4Х в зависимости от модификации. Знак "Х" в маркировке, означает, что зарядка и замена аккумуляторов должна проводиться вне взрывоопасной зоны в соответствии с требованиями руководства по эксплуатации ГПСК02.00.00.000РЭ.

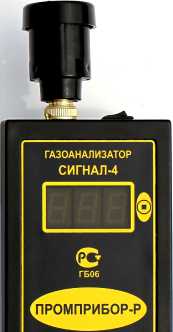

Рис. 1. Внешний вид газоанализаторов взрывоопасных паров "Сигнал-4"
Метрологические и технические характеристикиВ зависимости от применяемого типа электрохимического сенсора модификация газоанализатора Сигнал-4Э, измеряет соответствующий параметр в месте установки датчика, вид и диапазон которого указан в таблице 1.
Таблица 1.
|
Тип газа, химическая формула |
Диапазон измерений, млн-1 (ppm) |
Тип сенсора |
Приведенная относительная погрешность, % |
|
СО |
от 0 до 200 |
CO/CF-200 |
± 20 |
|
СО |
от 0 до 500 |
CO/MF-500 |
± 20 |
|
NH3 |
от 0 до 100 |
NH3/CR-200 |
± 20 |
|
NH3 |
от 0 до 1000 |
NH3/CR-1000 |
± 20 |
|
H2S |
от 0 до 50 |
H2S/C-50 |
± 20 |
|
H2S |
от 0 до 200 |
H2S/C-200 |
± 20 |
|
SO2 |
от 0 до 20 |
SO2/C-20 |
± 20 |
|
SO2 |
от 0 до 100 |
SO2/C-100 |
± 20 |
|
NO |
от 0 до 25 |
NO/C-25 |
± 20 |
|
NO |
от 0 до 100 |
NO/CF-100 |
± 20 |
|
NO2 |
от 0 до 20 |
NO2/C-20 |
± 20 |
|
Cl2 |
от 0 до 20 |
Ch/C-20 |
± 20 |
|
HCl |
от 0 до 20 |
HCl/C-20 |
± 20 |
|
CH2O (формальдегид) |
от 0 до 10 |
CH2O/C-10 |
± 20 |
|
Оз |
от 0 до 2; от 0 до 5 |
O3/C-2; O3/C-2 |
± 20 |
Модификации газоанализатора Сигнал-4А, Сигнал-4КМ, Сигнал-4К имеют следующие диапазоны измерений.
Концентрации взрывоопасных газов и паров:
метана и других углеводородов, % НКПР от 0 до 50
паров аммиака, мг/м3 от 0 до 100
кислорода, об.доля, % от 14 до 24 Пороги срабатывания сигнализации, установленные изготовителем:
для метана и других углеводородов, % НКПР
для кислорода, об.доля, %, менее
Предел основной абсолютной погрешности измерений:
для метана и других углеводородов, % НКПР
Дополнительная погрешность при воздействии факторов:
при изменении температуры окружающей среды на каждые 10 °С, не более:
для метана и других углеводородов, % НКПР
для кислорода, об.доля, %
при изменении относительной влажности окружающего воздуха до 95 %
при 35 °С, не более:
для метана и других углеводородов, % НКПР
Время срабатывания аварийной сигнализации, с, не более
Время выхода на рабочий режим, с, не более
Время непрерывной работы, ч, не менее
Диапазон рабочего напряжения аккумуляторной батареи, В от 4,2 до 5,2
Средняя наработка на отказ без учёта сенсора, ч, не менее
Габаритные размеры и масса блоков газоанализатора приведены в таблице 2.
Таблица 2.
|
№ п.п |
Модуль |
Г абаритные размеры, мм, не более |
Масса, кг, не более |
|
1 |
Блок сигнализации Сигнал-4 |
152x38x91 |
0,5 |
|
2 |
Датчики Сигнал-4КМ |
90х 035 |
0,1 |
|
3 |
Датчик Сигнал-4М,А |
72х 035 |
0,1 |
|
4 |
Датчик Сигнал-4К, Сигнал-4Э |
60х 036 |
0,1 |
|
5 |
Зарядное устройство |
76х69х60 |
0,1 |
|
6 |
Чемодан /сумка |
250x250x98 |
0,2 |
Условия эксплуатации:
-
- температура окружающего воздуха, °С от минус 20 до плюс 40
-
- атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800)
-
- относительная влажность, % до 95 при температуре плюс 25 °С
наносится на титульный лист Руководства по эксплуатации и на переднюю панель прибора типографским методом.
Комплектность средства измеренийГазоанализатор взрывоопасных паров "Сигнал-4" - 1 шт.
Удлинитель кабельный 6 м - 1 шт.
Датчик в сборе - 1 шт. Адаптер сетевой - 1 шт.
Руководство по эксплуатации - 1 шт. Чемодан/сумка укладочный - 1 шт.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам взрывоопасных паров "Сигнал-4"ГОСТ 27540-87 "Газоанализаторы горючих газов и паров термохимические. Общие технические условия".
ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования".
ГОСТ Р 51330.1-99 "Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".
ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i".
Технические условия ТУ 4215-002-80703968-07.
ИзготовительООО "Промприбор-Р"
Адрес места осуществления деятельности: 115280, г. Москва, ул. Автозаводская, д. 16, корп. 2, стр.17, эт. 2, ком. 14
Web: www.pribor-r.ru
E- mail: office@prompribor-r.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1
Всего листов 7
Регистрационный № 56318-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012»
Назначение средства измеренийКалибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (далее по тексту - ИКСУ-2012 или приборы) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных ТЦЭ-005/М3 и преобразователей давления эталонных ПДЭ-010, ПДЭ-010И, приборов, использующих HART-протокол для обмена информацией.
Описание средства измеренийПринцип действия ИКСУ-2012 в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB. Через интерфейс RS-232 осуществляется связь ИКСУ-2012 с ТЦЭ-005/М3, ПДЭ-010 или ПДЭ-010И (далее -соответственно ТЦЭ или ПДЭ), через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы ИКСУ-2012 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «АРМ ИКСУ-2012».
Принцип действия ИКСУ-2012 в режиме воспроизведения калиброванных сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход ИКСУ-2012.
ИКСУ-2012 обеспечивает как автоматическую компенсацию температуры холодного спая ТП, так и ручную путем ввода значений температуры с использованием возможностей сенсорного экрана.
Встроенный в ИКСУ-2012 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока.
ИКСУ-2012 выполнен в виде портативного ручного прибора, на передней панели которого расположен сенсорный жидкокристаллический индикатор, разъемы для подключения ПДЭ, ТЦЭ, а также разъемы для подключения первичных преобразователей и внешних устройств в режимах измерения и воспроизведения стандартных сигналов, на боковых панелях расположены разъемы для подключения зарядного устройства, разъемы USB для подключения к компьютеру и съемного USB Flash-накопителя. Режим работы ИКСУ-2012 задают как с использованием возможностей сенсорного жидкокристаллического экрана, так и с помощью программного обеспечения, установленного на компьютере.
ИКСУ-2012 при проведении поверки (калибровки и градуировки): воспроизводит сигналы ТС, ТП, силы и напряжения постоянного тока, сопротивления постоянному току или измеряет выходной ток или напряжение преобразователя с унифицированным выходным сигналом; тестирует состояния реле поверяемых (калибрируемых или градуируемых) средств измерений; считывает единицу измерений, диапазон и измеренное значение величины по HART-протоколу; обеспечивает возможность конфигурирования, градуировки и подстройки приборов с поддержкой по HART-протоколу; сравнивает показания эталонного и рабочего средств измерений температуры или давления; обеспечивает сбор, хранение, архивирование и передачу данных в компьютер.

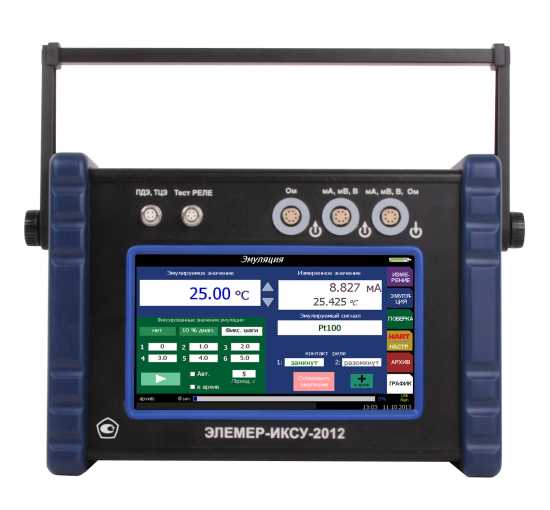

Фотография общего вида ИКСУ-2012 представлена на рисунке 1.
Рис. 1
Программное обеспечениеВ ИКСУ-2012 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в ИКСУ-2012 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ИКСУ-2012 с компьютером, не оказывает влияния на метрологические характеристики ИКСУ-2012. Внешнее ПО служит для конфигурирования, получения данных измерений, воспроизведения, архивных данных и графика в процессе эксплуатации ИКСУ-2012. Конфигурирование включает установку типа сигнала в режимах измерений, воспроизведения, установку параметров сенсорного экрана, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИКСУ-2012 и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «АРМ ИКСУ-2012» |
arm iksu.exe |
1.1.13 |
1AF6514G |
CRC-16 |
Лист № 4
Всего листов 7 Метрологические и технические характеристики
Основные метрологические характеристики с учетом конфигураций ИКСУ-2012 соответствуют указанным в таблице 2 и таблице 3.
|
Тип первичного термопреобразователя |
а °С-1 (W100) |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20+5) °С) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °С) | |||
|
воспроизведения электрических сигналов в температурном эквиваленте, °С |
измерений температуры, °С | ||||||
|
воспроизводимых электрических сигналов в температурном эквиваленте, °С |
измеряемых темпе- ратур,°С |
воспроизводимых электрических сигналов в температурном эквиваленте, °С |
измеряемых темпера-тур,°С | ||||
|
50М |
0,00428 |
минус 50. |
минус 50. |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100М |
(1,4280) |
200 |
200 |
±0,05 |
±0,03 |
±0,08 |
±0,05 |
|
50М |
0,00426 |
минус 50. |
минус 50. |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100М |
(1,4260) |
200 |
200 |
±0,05 |
±0,03 |
±0,08 |
±0,05 |
|
50П |
0,00391 (1,3910) |
минус 200. 600 |
минус 200. 600 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
|
100П |
минус 200. 200 |
минус 200. 600 |
±0,03 |
±0,03 |
±0,05 |
±0,05 | |
|
200.600 |
- |
±0,05 |
- |
±0,08 |
- | ||
|
Pt100 |
0,00385 (1,3850) |
минус 200. 200 |
минус 200. 600 |
±0,03 |
±0,03 |
±0,05 |
±0,05 |
|
200...600 |
- |
±0,05 |
- |
±0,08 |
- | ||
|
ТХА(К) |
минус 210... 300 |
минус 210... 1300 |
±0,3 |
±0,3 |
±0,5 |
±0,5 | |
|
TXK(L) |
минус 200. 600 |
минус 200. 600 |
±0,3 |
±0,3 |
±0,5 |
±0,5 | |
|
ТЖК(1) |
минус 200. 1100 |
минус 200. 1100 |
±0,3 |
±0,3 |
±0,5 |
±0,5 | |
|
ТПР(В) |
300.1800 |
300.1800 |
±2 |
±2 |
±2,5 |
±2,5 | |
|
Tnn(S) |
0.1700 |
0.1700 |
±1 |
±1 |
±2 |
±2 | |
|
ТВР |
0.1200 |
0.1200 |
±2 |
±2 |
±3,5 |
±3,5 | |
|
(А-1) |
1200.2500 |
1200.2500 |
±2,5 |
±2 |
±3,5 |
±3,5 | |
|
ТМК(Т ) |
минус 50. 400 |
минус 50. 400 |
±0,3 |
±0,3 |
±0,35 |
±0,35 | |
|
THH(N ) |
минус 110. 1300 |
минус 110. 1300 |
±0,2 |
±0,2 |
±0,25 |
±0,25 | |
Предел допускаемой дополнительной погрешности ИКСУ-2012 для конфигурации с входными сигналами от ТП, вызванной изменением температуры их свободных концов в диапазоне от минус 20 до плюс 50 оС, не превышает предела допускаемой основной погрешности.
Таблица 2
|
Воспроизводимая и измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °С) |
Пределы допускаемой абсолютной погрешности (в пределах рабочих температур от минус 20 до плюс 50 °С) | |||
|
воспроизведения |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимых величин |
измеряемых величин | |
|
Ток |
0.25 мА |
0.25 мА |
±(10-4а + 1) мкА |
±(10-4а + 1) мкА |
±(2А0’Ч + 2) мкА |
±(2А0’Ч + 2) мкА |
|
О S к о * W Ои с ей Д |
-10.100 мВ |
-10.100 |
±(7^10-5ju| + 3) |
±(7-10’5-|U| + 3) |
±(14-10’5-|U| + 6) |
±(14^10-5JU| + 6) |
|
мВ |
мкВ |
мкВ |
мкВ |
мкВ | ||
|
0.12 В |
0.120 В |
±3 мВ |
±(12,5^10-5JU| + 5) мВ |
±6 мВ |
±(25-10’5-|U| + 10) мВ | |
|
Сопротивление* |
0.180 Ом |
0.320 Ом |
±0,015 Ом |
±0,01 Ом |
±0,025 Ом |
±0,02 Ом |
|
180.320 Ом |
±0,025 Ом |
- |
±0,04 Ом |
- | ||
П р и м е ч а н и е - ИКСУ-2012 осуществляет воспроизведение сигнала в виде сопротивления постоянному току в диапазоне (0... 320) Ом с повышенным быстродействием (до 10 Гц). Пределы допускаемой основной абсолютной погрешности - ±0,1 Ом.
Питание ИКСУ-2012 осуществляется от:
Потребляемый ток в режиме работы без нагрузки встроенного стабилизатора
Габаритные размеры, мм, не более: длина
Средняя наработка на отказ, ч, не менее: 20000.
Средний срок службы, лет, не менее:
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.408741.004РЭ и формуляр НКГЖ.408741.004ФО - типографским способом.
Комплектность средства измеренийКомплектность ИКСУ 2012 приведена в таблице 4.
аблица 3 - Комплектность
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» |
НКГЖ.408741.004 |
1 шт. | |
|
2 |
Сетевой блок питания (зарядное устройство) |
1 шт. | ||
|
3 |
Кабели соединительные |
1 компл. | ||
|
4 |
Компьютерная мышь и клавиатура |
В соответствии с заказом | ||
|
5 |
Персональный компьютер типа ноутбук | |||
|
6 |
Блок аккумуляторов | |||
|
7 |
Дополнительный комплект кабелей соединительных КИ2012 |
Состав и количество - в соответствии с заказом | ||
|
8 |
Комплект программного обеспечения |
1 компл. | ||
|
9 |
Руководство по эксплуатации |
НКГЖ.408741.004РЭ |
1 экз. | |
|
10 |
Формуляр |
НКГЖ.408741.004ФО |
1 экз. | |
|
11 |
Методика поверки |
НКГЖ.408741.004МП |
1 экз. |
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации НКГЖ.408741.004РЭ.
Нормативные и технические документы, устанавливающие требования к калибраторам-измерителям унифицированных сигналов прецизионным «ЭЛЕМЕР-ИКСУ-2012»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования;
ТУ 4381-113-13282997-2013. Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012». Технические условия;
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
Адрес места осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр.1;
124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 2
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
Лист № 7 Всего листов 7 Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1 Регистрационный № 73329-14 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41»
Назначение средства измеренийУровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред), сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.
Описание средства измеренийПринцип действия уровнемеров основан на пьезоэлектрическом эффекте получения ультразвуковых волн и поглощении отраженных от поверхности измеряемого продукта волн пьезоэлектрическим элементом блока излучателя. Расстояние до поверхности измеряемого продукта вычисляется по измеренному значению времени прохождения ультразвуковых сигналов до границы измеряемого продукта и обратно.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: блок излучателя, блок плат. Блок плат измеряет время распространения ультразвуковых колебаний по направлению к поверхности измеряемого продукта и обратно. По времени и скорости распространения ультразвуковых колебаний блок плат рассчитывает уровень в резервуаре, преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока, напряжения постоянного тока и в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU.
Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода пользовательских параметров резервуара, скорости распространения ультразвуковых сигналов для конкретного состава газовой среды в резервуаре и других пользовательских параметров.
Уровнемеры имеют следующие исполнения:
1) в зависимости от области применения и маркировки взрывозащиты:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
-
- взрывозащищенное с видом взрывозащиты «герметизация компаундом «m» (Exm);
-
- атомное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExm).
2) в зависимости от верхнего предела измерений уровня и конструкции:
-
- исполнение 06 (с верхним пределом измерений до 6000 мм);
-
- исполнение 10 (с верхним пределом измерений до 10000 мм);
-

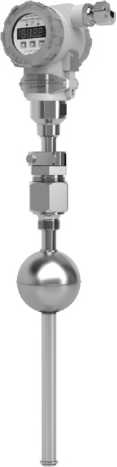

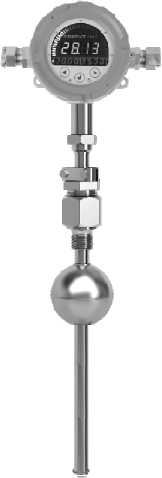

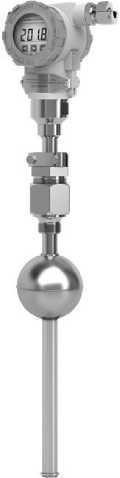

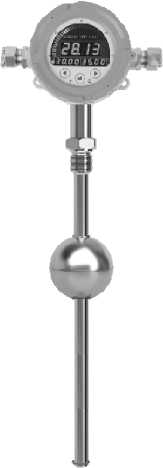

- исполнение 20 (с верхним пределом измерений до 20000 мм); Фотографии общего вида уровнемеров представлены на рисунке 1. Пломбировка от несанкционированного доступа не предусмотрена.
а) исполнение 06
б) исполнение 10
в) исполнение 20
Рисунок 1 - Общий вид уровнемеров
Программное обеспечениеВ уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
по ModBus | |
|
Идентификационное наименование ПО |
MODBUS config.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01.0007 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
по ModBus | |
|
Идентификационное наименование ПО |
URZ41 PIC18F252 V0001.HEX |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.01 |
|
Цифровой идентификатор (ПО) |
- |
Основные метрологические и технические характеристики уровнемеров приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм:
|
от 0 до 6000 от 0 до 10000 от 0 до 20000 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, у, %1) |
± 0,25 ± 0,5 |
|
Выходные сигналы:
|
от 4 до 20 от 0 до 10 ModBus RTU |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений уровня, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %, для уровнемеров с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, % - ±0,25 - ±0,5 |
y2) 0,5 ' |
|
Вариация выходного сигнала, в долях от основной приведенной к верхнему пределу измерений погрешности |
y2) |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 ± 0,48 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры, мм, не более:
|
205 104 |
|
Масса, кг1) |
от 0,5 до 2,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия измерений:
|
от -40 до +70 95 от 84,0 до 106,7 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты:
|
0Ex i a IIB T5 Ga X 0Ex ma IIB T5 Ga X |
|
Средняя наработка на отказ, ч, не менее1-* |
96000 160000 |
|
Средний срок службы, лет, не менее1* |
12 20 |
|
1) В зависимости от исполнения. | |
наносится на табличку, наклеенную на корпус уровнемеров, термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измеренийКомплектность уровнемеров представлена в таблице 5.
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой «ЭЛЕМЕР-УРЗ-41» 1) |
НКГЖ.407632.001-ХХХ2* |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3* |
- |
1 компл. |
|
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Руководство по эксплуатации |
НКГЖ.407632.001РЭ |
1 экз. |
|
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Паспорт |
НКГЖ.407632.001-ХХХПС2* |
1 экз. |
|
Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Методика поверки |
НКГЖ.407632.001МП |
1 экз. |
|
1* Исполнение уровнемера в соответствии с заказом; 2* Обозначение в соответствии с исполнением уровнемера; 3) Комплект монтажных частей в соответствии с заказом. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым «ЭЛЕМЕР-УРЗ-41»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 26.51.52-167-13282997-2018 Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Адрес места осуществления деятельности: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Телефон (факс): +7 (495) 987-12-38 (+7(499) 735-02-59)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1 Регистрационный № 73547-18 Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040»
Назначение средства измеренийМанометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040» (далее по тексту - МЦЭ-040 или манометры), прецизионные средства измерений предназначены для измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы и напряжения постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Манометры соответствуют уровню рабочего эталона 1-го, 2-го, 3-го разряда согласно ГОСТ Р 8.840-2013, уровню рабочего эталона 1-го, 2-го, 3-го, 4-го разряда согласно Приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 и ГОСТ Р 8.802-2012, уровню рабочего эталона 1-го, 2-го разряда согласно ГОСТ 8.022-91, уровню рабочего эталона 3-го разряда согласно ГОСТ 8.027-2001, уровню рабочего эталона 2-го разряда согласно ГОСТ 8.187-76.
Описание средства измеренийПринцип действия МЦЭ-040 в режиме измерений давления основан на использовании зависимости между измеряемым давлением на входе МЦЭ-040 и упругой деформацией первичных преобразователей встроенных модулей давления. Электронное устройство модуля преобразует сигнал от первичного преобразователя в цифровой сигнал давления. Цифровой сигнал поступает на плату сопряжения и питания, а затем в одноплатный компьютер и отображается на сенсорном экране.
Принцип действия МЦЭ-040 в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов, передаче их в микроконтроллер одноплатного компьютера манометра и отображении на сенсорном экране.
МЦЭ-040 выполняет следующие функции:
-
- измерение значений эталонного давления;
-
- измерение выходного сигнала поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;
-
- проведение автоматической поверки датчиков давления по нескольким точкам;
-
- формирование протокола поверки;
-
- произведение подстройки и градуировки датчиков давления по HART-протоколу;
-
- произведение проверки (тестирования) реле;
-
- обеспечение сбора, хранения, архивирования и передачи данных в персональный компьютер.
Конструктивно МЦЭ-040 представляют собой лабораторные приборы с автоматизированным процессом измерения и обработки результатов. Их основными функциональными частями являются: встроенный одноплатный компьютер с сенсорным экраном; пневматическая система (далее - ПС), включающая в себя электромагнитные клапаны, модули давления, предохранительные клапаны; плата сопряжения и питания; 4-х канальный измерительный модуль ИМ1 или ИМ2 (далее - ИМ), который может иметь модуль для измерения напряжения постоянного тока от 0 до 12 В (далее - МН) (для модификации «ЭЛЕМЕР-МЦЭ-040И»).
Встроенный компьютер с сенсорным экраном предназначен для отображения измеренных значений давления, выходных сигналов поверяемых датчиков давления, информации о датчиках давления, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого МЦЭ-040.
ПС под управлением одноплатного компьютера измеряет значение входного давления.
Плата сопряжения и питания осуществляет питание встроенных модулей давления, электромагнитных клапанов и принимает цифровой сигнал датчиков давления.
Измерительный модуль ИМ с поддержкой HART-протокола имеет четыре гальванически связанных канала, предназначенных для питания поверяемых датчиков давления и измерения электрических сигналов силы и напряжения постоянного тока.
К МЦЭ-040 могут подключаться внешние ПДЭ.
В качестве ПДЭ могут использоваться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).
Манометры изготавливаются в двух модификациях: «ЭЛЕМЕР-МЦЭ-040» - без ИМ, «ЭЛЕМЕР-МЦЭ-040И» - с ИМ.

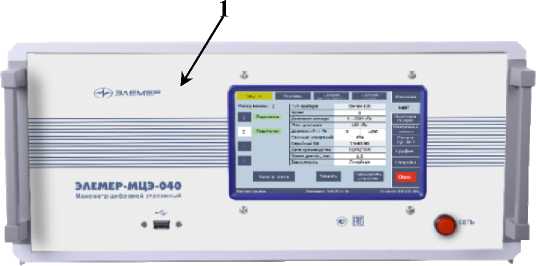

Фотографии общего вида манометров с обозначением места нанесения знака поверки (1) представлены на рисунках 1, 2.

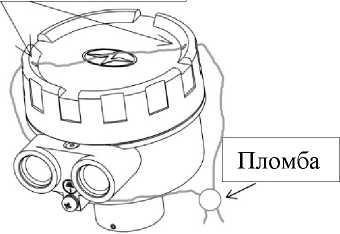

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид манометров «ЭЛЕМЕР-МЦЭ-040» с обозначением места нанесения знака поверки
Рисунок 2 - Общий вид манометров «ЭЛЕМЕР-МЦЭ-040И» с обозначением места нанесения знака поверки
Крышка корпуса верхняя
Панель лицевая
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеВ манометрах предусмотрено внутреннее и внешнее программное обеспечение (далее -ПО).
Внутреннее ПО состоит из встроенной в манометры и ИМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия манометров с компьютером и не оказывает влияния на метрологические характеристики манометров. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации манометров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии манометров и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
|
Таблица 1 - Идентификационные данные внешнего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Setup ARM MCE vl.O.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ceIksu.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Метрологические и технические характеристики приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики МЦЭ-040
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (диапазоны, поддиапазоны измерений) абсолютного давления, избыточного давления, избыточного давления-разрежения |
Приведены в таблицах 4, 6 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения |
Приведены в таблицах 5, 6 |
|
Вариация, для индекса модели, % от максимального верхнего предела измерений: - А0, А |
0,01 |
|
- В, С |
0,03 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, % от максимального верхнего предела измерений для индекса модели1): - А0, А |
±0,01 |
|
- В, С |
±0,03 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 от 0 до 25 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока Д/, мкА, для МЦЭ-040 с измерительным модулем: - ИМ1 |
±(5-10-5-/ 2) + 0,2) |
|
- ИМ2 |
±(1,2-10-4-/ 2) + 0,5) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мкА, для МЦЭ-040 с измерительными модулями ИМ1 (ИМ2) |
0,5-Д! |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 12 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока Ди, мВ |
±(8-10-5-U 3) + 0,4) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мВ, для МЦЭ-040 с модулем для измерения напряжения постоянного тока МН |
0,5-Ди |
|
Примечания:
| |
Таблица 4 - Метрологические характеристики МЦЭ-040 со встроенными модулями давления
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Абсолютное1-* |
010 |
1 |
10 кПа |
- |
- |
- |
- |
- |
|
030 |
1 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
031 |
1 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
10 кПа |
- |
- |
- |
- |
- | ||
|
040 |
1 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | |
|
043 |
1 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | |
|
2 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
050 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
053 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
2 |
120 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
054 |
1 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | ||
|
060 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
064 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа | ||
|
065 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | ||
|
070 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
075 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
2 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа | ||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона* и ряд верхних пределов (диапазонов* измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Абсолютное1-* |
076 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
080 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
086 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | ||
|
087 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | ||
|
Избыточное1-* |
110 |
1 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
|
120 |
1 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | |
|
121 |
1 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | |
|
2 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
130 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
131 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | ||
|
132 |
1 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
2 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | ||
|
140 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
142 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
2 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа | ||
|
143 |
1 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | |
|
2 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
150 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | |
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное1-* |
153 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
|
2 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа | ||
|
154 |
1 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | ||
|
160 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
164 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа | ||
|
165 |
1 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | |
|
2 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | ||
|
170 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
175 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
2 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа | ||
|
176 |
1 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
180 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
186 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа | ||
|
187 |
1 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
2 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа | ||
|
Избыточное-разрежение2* |
310 |
1 |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
-2,5 кПа |
-1,6 кПа |
-1,0 кПа |
|
+10 кПа |
+6,3 кПа |
+4,0 кПа |
+2,5 кПа |
+1,6 кПа |
+1,0 кПа | |||
|
320 |
1 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа | |
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение2) |
321 |
1 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
2 |
-10 кПа |
-6,3 кПа |
-4,0 кПа |
-2,5 кПа |
-1,6 кПа |
-1,0 кПа | ||
|
+10 кПа |
+6,3 кПа |
+4,0 кПа |
+2,5 кПа |
+1,6 кПа |
+1,0 кПа | |||
|
340 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
342 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
2 |
-40 кПа |
-25 кПа |
-16 кПа |
-10 кПа |
-6,3 кПа |
-4,0 кПа | ||
|
+40 кПа |
+25 кПа |
+16 кПа |
+10 кПа |
+6,3 кПа |
+4,0 кПа | |||
|
350 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
354 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
360 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
364 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение2) |
365 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
Избыточное-разрежение2)/ абсолютное^ |
840 |
1 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа |
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа |
/40 кПа |
/25 кПа | |||
|
850 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
854 |
1 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | |
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/63 кПа |
/40 кПа |
/25 кПа | |||
|
860 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
864 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-63 кПа |
-40 кПа |
-25 кПа |
-16 кПа | ||
|
+160 кПа |
+100 кПа |
+63 кПа |
+40 кПа |
+25 кПа |
+16 кПа | |||
|
/250 кПа |
/160 кПа |
/100 кПа |
/63 кПа |
/40 кПа |
/25 кПа | |||
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона* и ряд верхних пределов (диапазонов* измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение2)/ абсолютное^ |
865 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
870 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
875 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
2 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-63 кПа | ||
|
+630 кПа |
+400 кПа |
+250 кПа |
+160 кПа |
+100 кПа |
+63 кПа | |||
|
/600 кПа |
/400 кПа |
/250 кПа |
/160 кПа |
/100 кПа |
/60 кПа | |||
|
876 |
1 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
Избыточное1-*/ абсолютное1:* |
880 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
Окончание таблицы 4
|
Вид измеряемого давления |
Код модели |
Номер встроенного модуля давления |
Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Избыточное-разрежение2)/ абсолютное^ |
886 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа |
+0,4 МПа |
+0,25 МПа | |||
|
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа |
/0,4 МПа |
/0,25 МПа | |||
|
887 |
1 |
+16 МПа |
+10 МПа |
+6,3 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа | |
|
/16 МПа |
/10 МПа |
/6,3 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа | |||
|
2 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | ||
|
+6,0 МПа |
+4,0 МПа |
+2,5 МПа |
+1,6 МПа |
+1,0 МПа |
+0,63 МПа | |||
|
/6,0 МПа |
/4,0 МПа |
/2,5 МПа |
/1,6 МПа |
/1,0 МПа |
/0,63 МПа | |||
Примечания:
1) Нижние пределы измерений моделей абсолютного и избыточного давления равны нулю.
2) Верхние пределы измерений моделей избыточного давления-разрежения равны верхним пределам измерений избыточного давления.
Таблица 5 - Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения (далее - давления) МЦЭ-040 в комплекте со встроенными модулями давления
|
Номер верхнего предела измерений |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |
|
1 |
±0,01 |
±0,025 |
±0,05 |
±0,10 |
|
2 |
±0,015 |
±0,025 |
±0,05 |
±0,10 |
|
3 |
±0,025 |
±0,025 |
±0,05 |
±0,10 |
|
4 |
±0,04 |
±0,04 |
±0,08 |
±0,15 |
|
5 |
±0,06 |
±0,06 |
±0,12 |
±0,25 |
|
6 |
±0,10 |
±0,10 |
±0,20 |
±0,40 |
Таблица 6 - Метрологические характеристики МЦЭ-040 в комплекте с внешними ПДЭ-020, ПДЭ-020И
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Абсолютное |
010 |
от 0 до 10 кПа |
— |
— |
±0,05 |
±0,1 |
|
030 |
от 0 до 60 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 60 до 120 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 40 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 40 до 120 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
040 |
от 0 до 125 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 125 до 250 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 83,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
050 |
от 0 до 300 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 300 до 600 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 200 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
060 |
от 0 до 1,25 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 0,83 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
070 |
от 0 до 3,0 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 3,0 до 6,0 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 2,0 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
080 |
от 0 до 8 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 8 до 16 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 5,3 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
Избыточное |
100 |
от 0 до 0,83 кПа включ. |
— |
— |
±0,015 |
±0,03 |
|
св. 0,83 до 2,5 кПа |
— |
— |
±0,05 |
±0,1 | ||
Продолжение таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное |
110 |
от 0 до 2,1 кПа включ. |
- |
±0,01 |
±0,015 |
±0,03 |
|
св. 2,1 до 6,3 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
120 |
от 0 до 8 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 8 до 16 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 5,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
120Е |
от 0 до 20 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 20 до 40 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 13,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 13,3 до 40 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
130 |
от 0 до 50 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 50 до 100 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 33,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
140 |
от 0 до 125 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 125 до 250 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 83,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
150 |
от 0 до 300 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 300 до 600 кПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 200 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
160 |
от 0 до 1,25 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 0,83 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
Продолжение таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное |
170 |
от 0 до 3,0 МПа включ. |
±0,01 |
— |
— |
— |
|
св. 3,0 до 6,0 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 2,0 МПа включ. |
- |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
180 |
от 0 до 8 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 8 до 16 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 5,3 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
190 |
от 0 до 30 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 30 до 60 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 20 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 20 до 60 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
190Е |
от 0 до 50 МПа включ. |
±0,01 |
— |
— |
— | |
|
св. 50 до 100 МПа |
±0,02 |
— |
— |
— | ||
|
от 0 до 33,3 МПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 МПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
Избыточное-разрежение |
310 |
св. -3,3 до 3,3 кПа включ. |
— |
— |
±0,015 |
±0,03 |
|
от -10 до -3,3 кПа включ. св. 3,3 до 10 кПа |
— |
— |
±0,05 |
±0,1 | ||
|
320 |
св. -20 до 20 кПа включ. |
±0,01 |
— |
— |
— | |
|
от -40 до -20 кПа включ. св. 20 до 40 кПа |
±0,02 |
— |
— |
— | ||
|
св. -13,3 до 13,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
от -40 до -13,3 включ. св. 13,3 до 40 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
Окончание таблицы 6
|
Вид измеряемого давления |
Код модели ПДЭ |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
|
А0 |
А |
В |
С | |||
|
Избыточное-разрежение |
340 |
св. -80 до 80 кПа включ. |
— |
— |
— |
— |
|
от -100 до -80 кПа включ. св. 80 до 160 кПа |
- |
— |
— |
— | ||
|
св. -53,3 до 53,3 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
от -100 до -53,3 кПа включ. св. 53,3 до 160 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
|
350 |
от -100 до 300 кПа включ. |
±0,01 |
— |
— |
— | |
|
св. 300 до 600 кПа |
±0,02 |
— |
— |
— | ||
|
от -100 до 200 кПа включ. |
— |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
— |
±0,03 |
±0,05 |
±0,1 | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
220+4,4 |
|
- номинальное напряжение переменного тока, В |
220+4,4 |
|
- номинальная частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность при номинальном: - напряжении постоянного тока, Вт, не более |
50 |
|
- напряжении переменного тока, В-А, не более |
35 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
410х430х190 |
|
Масса, кг, не более |
9,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность при температуре +30 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
наносится на переднюю панель манометров термотрансферным способом, а также на руковод
ство по эксплуатации НКГЖ.406233.069РЭ и паспорт НКГЖ.406233.069_ПС - типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность манометров
|
Наименование |
Обозначение |
Количество |
|
Манометр цифровой эталонный 1) 4) «ЭЛЕМЕР-МЦЭ-040»/ |
НКГЖ.406233.069 |
1 шт. |
|
«ЭЛЕМЕР-МЦЭ-040И» 5) |
НКГЖ.406233.069 |
1 шт. |
|
Сетевой провод |
1 шт. | |
|
Кабели соединительные: | ||
|
КИ №05 I12) |
1 шт. | |
|
КИ №08 I22) |
4 шт. | |
|
КТ22) |
1 шт. | |
|
К1 |
1 шт. | |
|
USB АВ |
1 шт. | |
|
Диск с программным обеспечением «АРМ МЦЭ-040»3) |
- |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.406233.069РЭ |
1 экз. |
|
Паспорт |
НКГЖ.406233.069ПС |
1 экз. |
|
Методика поверки |
НКГЖ.406233.069МП |
1 экз. |
Окончание таблицы 8________________________________________________________________
Примечания:
-
1) Модификация и исполнение манометра в соответствии с заказом.
-
2) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И».
-
3) По отдельному заказу поставляется ноутбук с установленным программным обеспечением.
-
4) Внешние ПДЭ могут поставляться отдельно, варианты поставки в соответствии с таблицей 6.
-
5) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И» с модулем для измерения напряжения постоянного тока от 0 до 12 В (МН) поставляется кабель КИ № 07 U2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам цифровым эталонным «ЭЛЕМЕР-МЦЭ-040»Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 Мпа»;
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 30 А;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па;
ТУ 26.51.52-176-13282997-2018 Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040». Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Адрес места осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 Телефон (факс): +7 (495) 987-12-38 (+7(499) 735-02-59) Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1 Регистрационный № 73585-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радарные «ЭЛЕМЕР-УР-31»
Назначение средства измеренийУровнемеры радарные «ЭЛЕМЕР-УР-31» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.
Описание средства измеренийПринцип действия уровнемеров основан на облучении поверхности измеряемой среды непрерывным частотно-модулированным сигналом сверхвысокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.
На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: излучатель, электронный блок. Излучатель обеспечивает непрерывное излучение и прием отраженного от поверхности измеряемой среды сигнала. Электронный блок обеспечивает формирование частотно-модулированного сигнала, измерение и преобразование полученных от излучателя величин в значение уровня, а также преобразование значение уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU.
Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода параметров резервуара и других пользовательских параметров.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. На HART-коммуникаторе в зависимости от выбора профиля работы отображаются значение уровня в цифровом виде.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УР-31/М1», «ЭЛЕМЕР-УР-31/М2», «ЭЛЕМЕР-УР-31/М3», «ЭЛЕМЕР-УР-31/М4», «ЭЛЕМЕР-УР-31/М5», «ЭЛЕМЕР-УР-31М6», «ЭЛЕМЕР-УР-31/М7», отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
- общепромышленное,
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
Общий вид уровнемеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
«ЭЛЕМЕР-УР-31/М3»
«ЭЛЕМЕР-УР-31/М1»
«ЭЛЕМЕР-УР-31/М2»
«ЭЛЕМЕР-УР-31/М5»
Рисунок 1 - Общий вид уровнемеров
«ЭЛЕМЕР-УР-31/М4»
«ЭЛЕМЕР-УР-31/М6»
«ЭЛЕМЕР-УР-31/М7»
Места пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по MODBUS RTU |
по HART | |
|
Идентификационное наименование ПО |
ur31 setup.exe |
SetupHARTmanager v4.2.4.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01.0100 |
не ниже 4.2.4 |
|
Цифровой идентификатор ПО |
- | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по MODBUS RTU |
по HART | |
|
Идентификационное наименование ПО |
LG31 APP.HEX |
UR31MBH ver10.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.00 |
не ниже 10 |
|
Цифровой идентификатор (ПО) |
- | |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 500 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу Д, мм |
±3 |
|
Пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока , мА |
±0,008 |
|
Выходные сигналы:
|
от 4 до 20 MODBUS RTU HART |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С, мА |
±0,008 |
|
Вариация выходного сигнала, в долях от абсолютной погрешности измерений уровня |
1,0 |
Окончание таблицы 3
Примечание - пределы допускаемой основной абсолютной погрешности измерений уровня по унифицированному выходному сигналу As рассчитывают по формуле (1):
, (1)
где A - пределы допускаемой абсолютной погрешности измерений уровня по цифровому
сигналу, мм;
AHI
- пределы допускаемой основной абсолютной погрешности преобразований цифро-
вого сигнала в унифицированный выходной сигнал силы постоянного тока, мм, рассчитанные по формуле (2):
(2)
где AI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА;
1н, 1в - нижний и верхний пределы унифицированного выходного сигнала, мА;
НВ, НН - верхний и нижний пределы измерений уровня, мм.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
24+0,48 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более: - высота |
385 |
|
- диаметр |
150 |
|
Масса, кгХ) |
от 1,4 до 3 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С: |
от -40 до +70 |
|
- относительная влажность при температуре +35 °C, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ех d IIC T5 Gb Х |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
15 |
|
1) В зависимости от исполнения. |
наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный «ЭЛЕМЕР-УР-31»1) |
НКГЖ.407529.001-ХХХ2) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3) |
- |
1 компл. |
Окончание таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Уровнемеры радарные «ЭЛЕМЕР-УР-31». Руководство по эксплуатации |
НКГЖ.407529.001РЭ |
1 экз. |
|
Уровнемеры радарные «ЭЛЕМЕР-УР-31». Паспорт |
НКГЖ.407529.001- ХХХПС2) |
1 экз. |
|
Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки |
НКГЖ.407529.001МП |
1 экз. |
| ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным «ЭЛЕМЕР-УР-31»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 26.51.52-175-13282997-2018 Уровнемеры радарные «ЭЛЕМЕР-УР-31». Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1 Адрес места осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Телефон (факс): +7 (495) 987-12-38 (+7(499) 735-02-59)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» августа 2023 г. № 1566
Лист № 1 Регистрационный № 73741-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11»
Назначение средства измеренийУровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11» (далее -уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Описание средства измеренийПринцип действия уровнемеров основан на изменении состояния герконов под воздействием магнитного поля поплавка, перемещающегося вдоль направляющей трубки, внутри которой находится резистивно-герконовая потенциометрическая линейка.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: модуль герконов, электронный блок, светодиодный (СД) или жидкокристаллический (ЖК) индикаторы. Уровнемеры могут иметь исполнение с глухой крышкой. Электронный блок, в зависимости от положения магнитного поплавка, измеряет и преобразует значение электрического сопротивления в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения. В зависимости от значения измеренного сигнала «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-'1'1/М'1Ь» может осуществлять регулирование значения уровня за счет управления различными исполнительными устройствами.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-11 /М1L», «ЭЛЕМЕР-УПП-11 /М2», «ЭЛЕМЕР-УПП-11 /М3 », отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
-
- общепромышленное «ЭЛЕМЕР-УПП-11»;
-
- взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-УПП-11Ех»;
-
- взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛЕМЕР-УПП-11Ехd».
Уровнемеры выпускаются с подвижным и неподвижным штуцером.
В зависимости от заказа уровнемеры изготавливаются в различных климатических исполнениях, отличающихся диапазоном рабочих температур.
Общий вид уровнемеров представлен на рисунках 1, 2. Типы поплавков, отличающиеся формой сечения и габаритными размерами, представлены на рисунке 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
«ЭЛЕМЕР-
УПП-11/М1»
«ЭЛЕМЕР-
УПП-11/MlL»
«ЭЛЕМЕР-
УПП-11/М2»
«ЭЛЕМЕР-
УПП-11/М3»
Рисунок 1 - Уровнемеры с неподвижным штуцером
«ЭЛЕМЕР-
УПП-11/М1»
«ЭЛЕМЕР-
УПП-11/МШ>
«ЭЛЕМЕР-
УПП-11/М2»
«ЭЛЕМЕР-
УПП-11/М3»
Рисунок 2 - Уровнемеры с подвижным штуцером

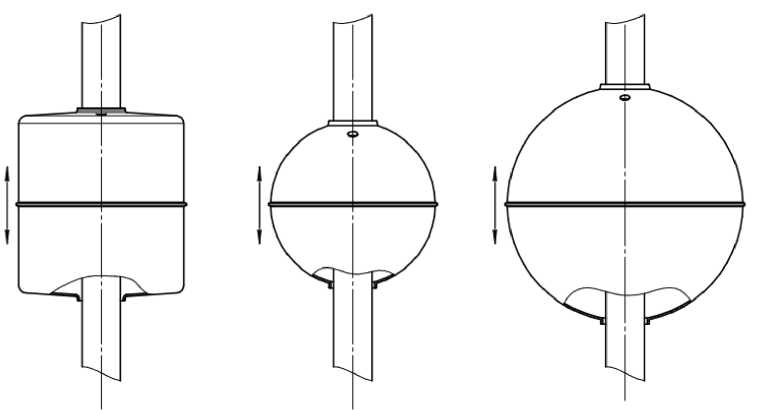

Рисунок 3 - Типы поплавков
Место пломбирования
Отверстия в крышках Для плоМы тросовой пластиковой
«ЭЛЕМЕР-УПП-11/М1»
«ЭЛЕМЕР-УПП-11/MIL»
«ЭЛЕМЕР-УПП-11/М2»
«ЭЛЕМЕР-УПП-11/М3»
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеВ уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения. Внешнее ПО предусмотрено для модификаций ЭЛЕМЕР-УПП-11/М2 и ЭЛЕМЕР-УПП-11/М3.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ЭЛЕМЕР-УПП-11/М2 |
ЭЛЕМЕР-УПП-11/М3 | |
|
Идентификационное наименование ПО |
SetupHARTmanager_v4.2.2.exe |
SetupHARTmanager_v4.2.2.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.2.2 |
не ниже 4.2.2 |
|
Цифровой идентификатор ПО |
- | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ЭЛЕМЕР-УПП-11/М1, ЭЛЕМЕР-УПП-11/M1L |
ЭЛЕМЕР-УПП- 11/М2 |
ЭЛЕМЕР-УПП-11/М3 | ||
|
(с ЖК-индикатором) |
(с СД- индикатором) | |||
|
Идентификационное наименование ПО |
УПП11М1 МСИС PIC 18F2525_v8.811.hex |
UPP11 M2 v12 1_PIC18F26K20. hex |
UPP11 M3 v3 _PIC18F6722_ LCD.hex |
UPP11 M3 v 3_PIC18F672 2 LED.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.811 |
не ниже 121 |
не ниже 3 |
не ниже 3 |
|
Цифровой идентификатор ПО |
- | |||
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от Нн1) до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, Д, мм2):
|
± (5 + 2-10-3-Н3)) ± (10 + 2-10-3-Н3)) |
|
Выходные сигналы:
|
от 4 до 20 от 20 до 4 HART |
|
Вариация выходного сигнала, в долях от абсолютной погрешности |
0,25 |
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
'КЛ Зб_"* |
|
- для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-11/М^» | |
|
220_Vd’ | |
|
- для «ЭЛЕМЕР-УПП-11/М2» |
24j-“,34i£ |
|
- для «ЭЛЕМЕР-УПП-11/М3» - напряжение переменного тока, В |
24^,36^ |
|
- для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-11/М^» |
220_g-n9 |
|
- частота переменного тока, Г ц |
50 |
|
Потребляемая мощность, Вт, не более:
|
5 |
|
- при напряжении питания постоянного тока 24 В |
0,6 |
|
- при напряжении питания постоянного тока 36 В - для «ЭЛЕМЕР-УПП-11/М3» |
0,8 |
|
- при напряжении питания постоянного тока 24 В |
0,7 |
|
- при напряжении питания постоянного тока 36 В |
1,0 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
6380 |
|
- ширина |
150 |
|
- длина |
120 |
|
Масса, кг1) |
от 2,5 до 9 |
|
Рабочие условия измерений: - температура окружающей среды, °С: |
от -10 до +70 от -25 до +70 от -50 до +70 от -55 до +70 |
|
- относительная влажность при температуре +35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты: - для «ЭЛЕМЕР-УПП-11Ех/М2», «ЭЛЕМЕР-УПП-11Ех/М3» |
0Ех ia IIB Т6 Ga Х |
|
- для «ЭЛЕМЕР-УПП-11Ехd/М2», «ЭЛЕМЕР-УПП-11Ехё/М3» |
1Ех d IIB Т6 Gb Х |
|
- для «ЭЛЕМЕР- УПП-11Ехё/М1», «ЭЛЕМЕР- УПП-11Ехd/М1L» |
1Ех d IIB Т5 Gb Х |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
1) В зависимости от исполнения. | |
наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер поплавковый потенциометрический «ЭЛЕМЕР-УПП-11»1) |
НКГЖ.407622.001-ХХХ2) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3) |
- |
1 компл. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Руководство по эксплуатации |
НКГЖ.407622.001-ХХХРЭ2) |
1 экз. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Паспорт |
НКГЖ.407622.001-ХХХПС2) |
1 экз. |
|
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Методика поверки |
НКГЖ.407622.001МП |
1 экз. |
| ||
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам поплавковым потенциометрическим «ЭЛЕМЕР-УПП-11»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 26.51.52-168-13282997-2018 Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Адрес места осуществления деятельности:
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;
124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Телефон (факс): +7 (495) 987-12-38 (+7(499) 735-02-59)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
