ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы нулевого воздуха ZAG 7001 - рабочие эталоны 1-го разряда
Назначение средства измеренийГенераторы нулевого воздуха ZAG 7001 - рабочие эталоны 1-го разряда (далее - генераторы) предназначены для воспроизведения единицы массовой концентрации определяемых примесей в нулевом воздухе и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Описание средства измеренийПринцип действия генераторов основан на прокачивании атмосферного воздуха при помощи насоса и его очистке от газов-загрязнителей, влаги и аэрозольных частиц при помощи системы фильтров.
В состав генераторов входят: внешний компрессор, змеевик-охладитель, регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления атмосферных загрязнителей.
Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на регенерационный скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для хранения, где он изолируется запорным клапаном.
Через редуктор, задающий давление на выходе генератора, воздух подается на систему фильтров, где происходит удаление атмосферных загрязнителей:
- каталитический реактор для удаления углеводородов и СО, где под действием высокой температуры происходит каталитическое разложение углеводородов до диоксида углерода (СО2) и воды (Н2О), оксида углерода (СО) до диоксида углерода (СО2);
- пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида азота (NO2);
- угольный фильтр для удаления диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);
- фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.
Конструктивно генераторы представляют собой одноблочные приборы.
На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр, регулятор давления, терморегулятор реактора и индикаторы.
На задней панели прибора расположены: разъем для подключения сети переменного тока напряжением (230 ± 23) В, входной штуцер для подачи воздуха, выходной штуцер нулевого газа и вентилятор.

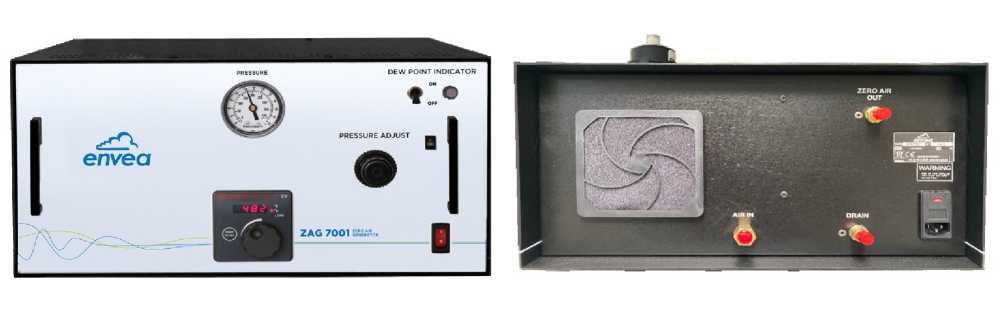

Внешний вид генераторов приведен на рисунках 1, 2.
Рисунок 2 - Задняя панель генераторов ZAG 7001
Рисунок 1 - Передняя панель генераторов ZAG 7001
Метрологические и технические характеристикиМетрологические характеристики генераторов приведены в таблице 1.
Таблица 1
|
Определяемая примесь в нулевом воздухе на выходе генератора |
Объемная доля определяемой примеси в нулевом воздухе, Х 1), млн-1 |
|
Диоксид серы (SO2) |
не более 0,0005 |
|
Сероводород (H2S) |
не более 0,0005 |
|
Оксид азота (NO) |
не более 0,0005 |
|
Диоксид азота (NO2) |
не более 0,0005 |
|
Озон (Оз) |
не более 0,0005 |
|
Аммиак (NH3) |
не более 0,005 |
|
Оксид углерода (CO) |
не более 0,025 |
|
Углеводороды в пересчете на метан (СН4) |
не более 0,05 |
|
Формальдегид (CH2O) |
не более 0,004 |
|
Серосодержащие соединения (метилмеркаптан, этилмеркаптан, диметилсульфид, сероуглерод, диэтилсульфид, диметилдисульфид) |
не более 0,005 |
|
Примечания:
где Х ИЗМ - наибольшее допускаемое значение объемной доли примеси в нулевом воздухе на выходе генератора при его исследованиях, млн-1; Л0 - границы относительной погрешности измерений объемной доли примеси в нулевом воздухе на выходе генератора (при Р = 0,99) при его исследованиях на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-2011, %.
| |
Технические характеристики генераторов приведены в таблице 2.
Таблица 2
|
Параметр |
Значение |
|
Точка росы и допускаемое отклонение, °С |
минус 30 ± 5 (при расходе до 10 дм3/мин) минус 10 ± 5 (при расходе от 10 до 15 дм3/мин) |
|
Диапазон расхода воздуха на выходе, дм3/мин |
От 1 до 15 включ. |
|
Давление воздуха на выходе генератора при объемном расходе воздуха 15 дм3/мин, кПа |
210 ± 25 |
|
Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы, кПа |
± 25 |
|
Температура каталитического реактора, °С |
От 300 до 480 включ. |
|
Напряжение питания, В: при 50 Гц |
230 ± 23 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Габаритные размеры, не более, мм: | |
|
- длина |
485 |
|
- высота |
600 |
|
- ширина |
225 |
|
Масса, не более, кг |
20,4 |
|
Срок службы, лет, не менее |
8 |
|
Время прогрева, мин, не более |
120 |
|
Максимальное выходное давление, кПа |
210 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, °С |
От 15 до 30 |
|
- диапазон атмосферного давления, кПа |
От 84 до 106,7 |
|
- относительная влажность при температуре 25 °С, |
98 |
|
%, не более | |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч. |
6000 |
наносится на титульный лист руководства по эксплуатации генератора и на прибор в виде наклейки.
Комплектность средств измеренийКомплект поставки генераторов нулевого воздуха ZAG 7001 приведен в таблице 3.
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
1 Генератор |
1 шт. |
|
2 Руководство по эксплуатации (с дополнением) |
1 экз. |
|
3 Методика поверки МП 242-1875-2015 |
1 экз. |
Методика измерений приведена в документе «Генераторы нулевого воздуха ZAG 7001 -рабочие эталоны 1-го разряда. Методика поверки. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам нулевого воздуха ZAG 7001 - рабочим эталонам 1-го разрядаГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы - изготовителя.
