МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

02 июля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания  типов  средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1590

Регистрационный № 35212-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы баллистические РБ-1000

Регистраторы баллистические РБ-1000 (далее по тексту - регистраторы) предназначены для измерения скорости полёта пули при проведении баллистических экспертиз.

Принцип действия регистратора основан на измерении времени пролёта пули через базу фиксированной длины с последующим пересчётом этого времени в скорость. Длина базы задаётся двумя магнитное поле. электрические прямоугольные Микропроцессор измеряет время задержки между двумя импульсами и рассчитывает скорость полёта пули.

Регистратор состоит из блока датчиков и измерительного блока.

Блок датчиков включает в себя два индукционных датчика, расположенных на фиксированном расстоянии друг от друга. Датчики установлены в общем корпусе, закрепленном на подставке.

Измерительный блок включает в себя аналоговую и цифровую части, микропроцессор, жидкокристаллический дисплей, органы управления и индикации, блок питания и вентилятор.

Общий вид регистратора представлен на рисунке 1.

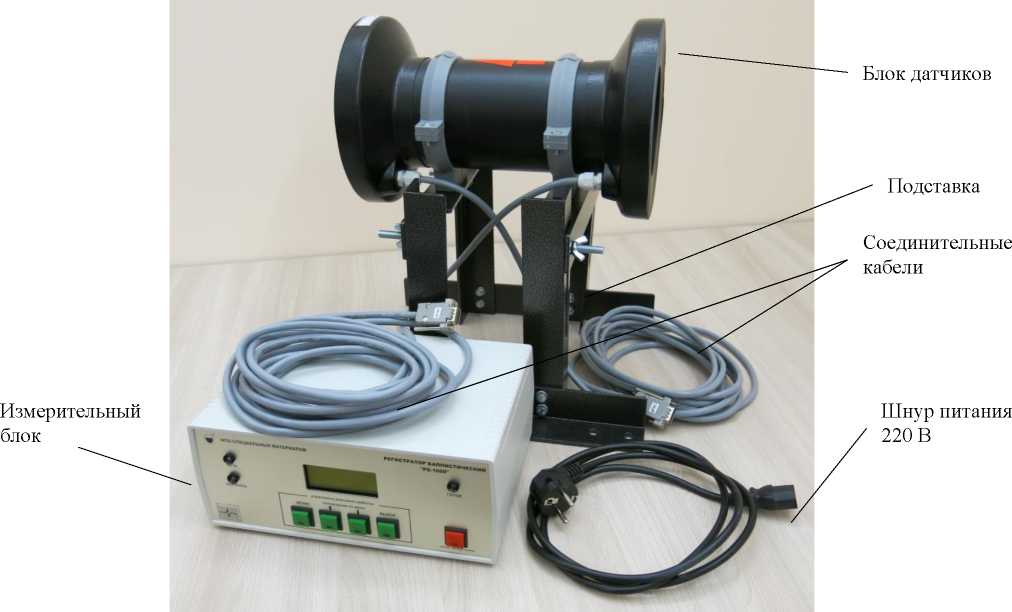

Рисунок 1 - Общий вид регистратора баллистического РБ-1000

Для защиты от несанкционированного доступа выполнено опломбирование корпуса измерительного блока регистратора при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

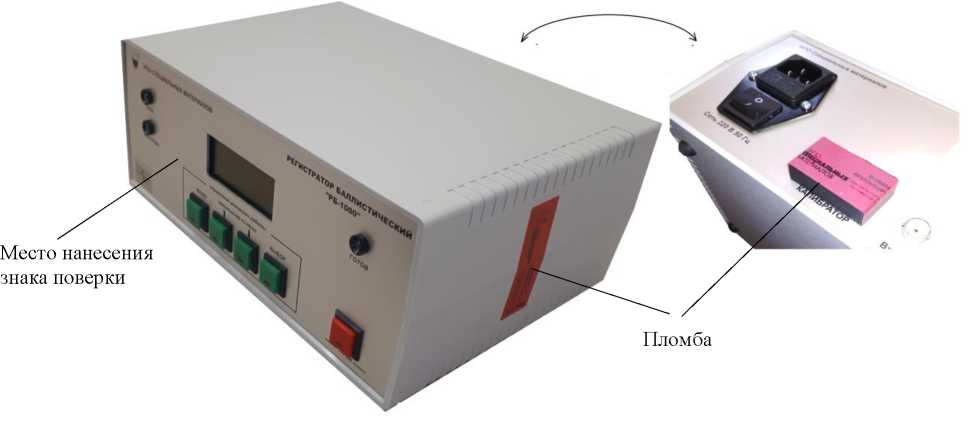

Рисунок 2 - Схема пломбировки измерительного блока регистратора от несанкционированного доступа

В регистраторе используется встроенное программное обеспечение (далее - ПО), записанное в твердотельную память микроконтроллера при производстве измерительного блока регистратора.

В эксплуатации ПО может быть изменено только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе, и имеющими право на пломбирование регистратора.

Программное обеспечение регистратора предназначено для регистрации, обработки и отображения результатов измерений. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус измерительного блока регистратора методом сеткографии и на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность

ТУ 4226-165-31041642-2005 «Регистраторы баллистические РБ-1000. Технические условия».

Акционерное Общество «Научно-производственное объединение специальных материалов» (АО «НПО Спецматериалов»)

ИНН 7806125671

Юридический адрес: 195277, г. Санкт-Петербург, пр-кт Большой Сампсониевский, д. 28а, лит. Б

Телефон: (812) 542 80 05, факс (812) 541-81-15

Е-mail: npo-sm@infopro.su

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1590

Регистрационный № 75892-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны электронные путевые ШЭП

Шаблоны электронные путевые ШЭП (далее - ШЭП) предназначены для измерения геометрических параметров железнодорожного пути, элементов стрелочных переводов, линий метрополитена, трамвайных путей.

Измерения, производимые ШЭП, подразделяются на два вида - измерения горизонтальных параметров и измерения вертикальных параметров.

Принцип действия шаблонов при измерении ширины колеи, ширины желобов, ординат переводных кривых, расстояния сердечник крестовины - контррельс, расстояния контррельс -усовик, основан на преобразовании перемещения подвижных упоров относительно неподвижных упоров при установке шаблона на железнодорожном пути в значения измеренного параметра на измерительной шкале шаблона.

Принцип действия шаблонов при измерении относительного возвышения рельсов (уровень) основан на преобразовании угла поворота прецизионного кулачка (улитки) лимба уровня при выведении ампулы уровня в горизонтальном положении в значение измеренного параметра на лимбе шаблона.

К горизонтальным параметрам относятся измерения ширины колеи, расстояние между рабочими гранями сердечника и головки контррельса, расстояние между рабочими гранями усовика и головки контррельса, ординаты переводных кривых, боковой износ головки рельса, рамного рельса и остряка, ширина желобов и шаг остряка. Измерение данных параметров производятся с помощью датчика шаблона и датчика угла поворота - энкодера.

Ширина колеи, расстояние между рабочими гранями сердечника и головки контррельса, расстояние между рабочими гранями усовика и головки контррельса измеряются с помощью датчика шаблона. Датчик шаблона, находящийся в жесткой связке с поводком, взаимодействует через него с подвижным наконечником, регистрирует его горизонтальные перемещения вдоль штанги и передает полученные результаты на электронный блок, в котором происходит обработка полученных данных и вывод результатов измерений в графическом виде на дисплей.

Измерение ординат, ширины желобов и бокового износа головки рельса, рамного рельса и остряка осуществляется с помощью датчика угла поворота (энкодер). Датчик угла поворота, который посредством зубчатой ременной передачи связан с подвижной кареткой, отслеживает ее горизонтальные перемещения вдоль штанги, результаты измерений отсылает на электронный блок и в графическом виде выводит на дисплей.

К вертикальным параметрам относятся измерения понижения остряка относительно поверхности катания рамного рельса и вертикальный износ элементов стрелочных переводов (усовика, сердечника). За измерения данных параметров отвечают узлы и идентичные по своей конструкции. Узлы работают следующим образом: нажатие на подвижный щуп, находящийся в сцепке с гибким шнуром, который находится в сцепке с индуктивным линейным датчиком, изменяет положение штока линейного датчика, изменения регистрируются и отправляются на обработку в электронный блок, а далее выводятся на дисплей.

Измерения производятся путем установки ШЭП на рельсы и/или элементы стрелочных переводов, управление процессом измерения производится с помощью пленочной клавиатуры.

ШЭП представляет собой штангу, которая с одной стороны опирается на неподвижную скобу, с другой - на подвижный измерительный наконечник. На штанге смонтированы основные компоненты изделия: электронный блок, содержащий микропроцессорную плату; датчик шаблона, жёстко связанный с измерительным наконечником; каретка с подвижным измерительным щупом, связанная с датчиком угла поворота; подшипниковый узел, обеспечивающий натяжение ременной передачи; узел понижения остряка с измерительным щупом; узел вертикального износа с измерительным щупом.

Для удобства переноса ШЭП на штанге имеется рукоятка, для питания электронной аппаратуры применяются аккумуляторные батареи, в стандартный комплект поставки входит устройство для зарядки аккумуляторной батареи.

ШЭП выпускаются в трех исполнениях. ШЭП исполнений 01 и 03 измеряют контроль ширины рельсовой колеи (шаблон) и взаимного положения обеих рельсовых нитей по высоте (уровень). ШЭП исполнения 02, кроме шаблона и уровня, измеряет ординату переводных кривых, ширину желобов и другие параметры в соответствии с таблицей 2.

Общий вид ШЭП приведен на рисунках 1 - 3:

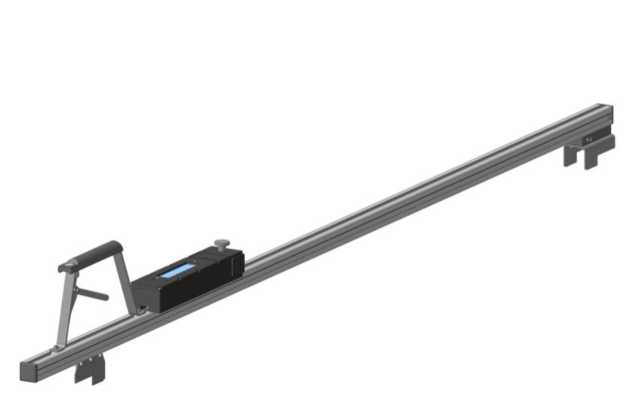

Рисунок 1 - Общий вид шаблонов электронных путевых ШЭП исполнения О1

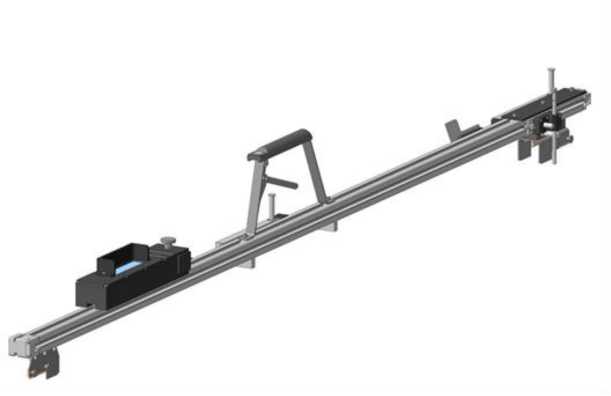

Рисунок 2 - Общий вид шаблонов электронных путевых ШЭП исполнения О2

Рисунок 3 - Общий вид шаблонов электронных путевых ШЭП исполнения 03

Пломбирование ШЭП осуществляется с левой нижней стороны блока индикации и вывода параметров. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем в пломбировочную чашку набивается мастика, после делается оттиск. Места пломбирования обозначены на рисунке 4.

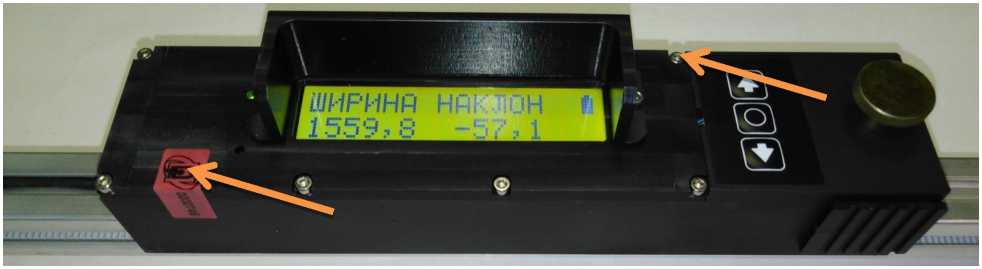

Рисунок 4 - Места пломбирования ШЭП (указаны стрелками)

Программное обеспечение «Firmware», установленное в виде прошивки на электронном блоке ШЭП, осуществляет приём данных от электронного блока, первичную обработку и визуализацию.

Функции, дающие возможность изменения программного обеспечения пользователем в программной оболочке ШЭП, отсутствуют.

Идентификационные данные программного обеспечения ШЭП приведены в Таблица 1.

Таблица 1 -

данные ПО

Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.

Таблица 2 -

Таблица 3 - Технические

наносится на табличку, размещенную на наружной поверхности изделий и на титульные листы руководства по эксплуатации и формуляра печатным способом.

Таблица 4 - Комплект поставки ШЭП

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ВДМА.663500.186 ТУ «Шаблоны электронные путевые ШЭП. Технические условия».

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн.тер.г. Красносельский, ул. Русаковская, д. 13, стр. 5 Тел/Факс: +7 (495) 230-30-26

E-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Испытательный центр Федеральное государственное унитарное предприятие исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1590

Регистрационный № 75946-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные ГОСТ-ТЕСТ

Системы измерительные ГОСТ-ТЕСТ (далее - системы) предназначены для измерений силы, избыточного давления, линейного перемещения и угла поворота.

Принцип действия систем основан на измерении датчиками соответствующих физических величин с последующим преобразованием модулем преобразования аналогового сигнала в цифровой сигнал и его передачей в модуль индикации. Модуль индикации обрабатывает полученные цифровые сигналы, в том числе с датчиков с цифровым выходным сигналом, и выводит на дисплей измеренные значения физических величин в общепринятых единицах.

Конструктивно системы могут состоять из трех модулей:

• - модуль измерения представлен в виде датчиков соответствующих физических величин: силоизмерительных датчиков, датчиков избыточного давления, датчиков линейного перемещения, датчиков угла поворота. Внутри групп датчики различаются диапазонами измерения и конструкцией;

• - модуль преобразования сигналов представлен в виде блока преобразования и передачи данных (далее - БСПД). Через БСПД также подается питание на датчики измерения физических величин и может осуществляться управление системами, регулирующими значение физических величин испытательного оборудования. БСПД различаются по количеству подключаемых модулей измерения;

• - модуль индикации представлен в виде устройства преобразования и индикации сигналов, поступающих от датчиков в значения физических величин в общепринятых единицах (далее - БИ). БИ может иметь исполнение в виде кнопочного или сенсорного ПЭВМ.

Программное обеспечение, установленное в БИ, позволяет собирать, визуализировать, использовать для математических расчетов, хранить и передавать на другие электронновычислительные устройства цифровые данные, поступающие с БСПД.

Системы имеют несколько модификаций, отличающихся по количеству модулей измерения, их диапазонами измерений и допускаемыми погрешностями измерений, а также конструкцией БИ.

Перечень и обозначение модулей измерения представлены в таблице 1.

Таблица 1 -

и обозначение

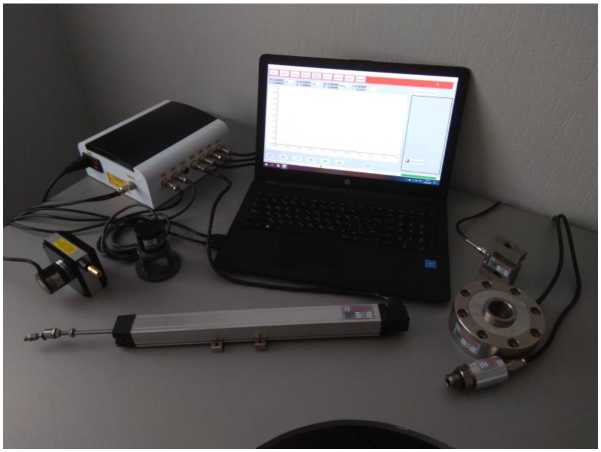

Фотография общего вида систем представлена на рисунке 1.

Рисунок 1 - Общий вид систем

Пломбирование систем от несанкционированного доступа производится путем нанесения контрольной пломбы-наклейки на БСПД и отображено на рисунке 2.

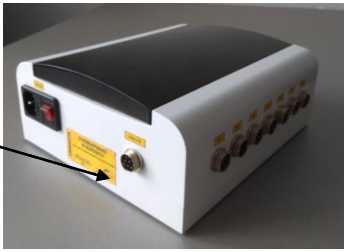

Место нанесения пломбы-наклейки

Рисунок 2 - Пломбирование БСПД

Программное обеспечение (ПО) систем состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для управления функционированием систем в целом. Внешнее ПО предназначено для поверки систем.

Встроенное ПО разделено на метрологически значимое и незначимое.

Внешнее ПО не разделено на метрологически значимое и незначимое, поэтому все внешнее ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.

Таблица 2 -

ПО

данные

значимого

Таблица 3 -

значимого внешнего ПО

данные

Метрологические характеристики систем нормированы с учётом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики систем приведены в таблицах 4 и 5 соответственно.

Таблица 4 - Метрологические характеристики

таблицы 4

Таблица 5 - Технические характеристики

наносится на левый верхний угол титульного листа руководства по эксплуатации систем типографским способом.

Комплектность систем представлена в таблице 6.

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к системам измерительным ГОСТ-ТЕСТ

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы;

ТУ 4273-009-0264073386-2018 Системы измерительные ГОСТ-ТЕСТ. Технические условия.

Общество с ограниченной ответственностью «ГОСТ» (ООО «ГОСТ») ИНН 0264073386

Юридический адрес: 111024, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. 2-я Кабельная, д. 2, стр. 39

Адрес: 452681, Республика Башкортостан, г. Нефтекамск, ул. Трактовая, д. 22Г Телефон: +7 (495) 969-61-27

Web-сайт: http://gost-lab.com/

E-mail: msk@gost-lab.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Web-сайт: www.penzacsm.ru

E-mail: pcsm@sura.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1590

Регистрационный № 76131-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура виброизмерительная "Аксиома"

Аппаратура виброизмерительная "Аксиома" (далее аппаратура) предназначена для измерений среднеквадратического значения виброускорения по трём взаимно ортогональным осям X, Y, Z и накопления измерительной информации в съёмной карте памяти с целью дальнейшей обработки, анализа и хранения.

Аппаратура представляет собой виброметр регистрирующий трёхосевой, преобразующий измеряемое по трём взаимно ортогональным осям X, Y, Z среднеквадратическое значение виброускорения в пропорциональные электрические сигналы. Оцифрованные встроенным аналого-цифровым преобразователем значения виброускорения записываются на съёмную карту памяти формата SD.

Конструктивно аппаратура представляет собой корпус из алюминиевого сплава с расположенными снаружи кнопкой включения/выключения, светодиодными индикаторами перегрузки, слотом съёмной карты памяти, сервисными разъёмами. Внутри корпуса расположена печатная плата с трёхосевым акселерометром, электронные схемы обработки сигнала и аккумуляторная батарея. Аппаратура применяется для мониторинга состояния путевой инфраструктуры, оценке плавности хода подвижных единиц и комфортабельности езды пассажиров железнодорожного транспорта.

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид

и

"Аксиома"

Программное обеспечение (далее - ПО) состоит из двух частей: встроенной и интерфейсной. Встроенная часть в виде прошивки микроконтроллера метрологически значимая, предназначена для обеспечения измерений, синхронизации и первичной обработки цифрового сигнала. Интерфейсная часть ПО установлена на компьютере и служит для обработки, визуализации и хранения данных.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблицах 1 -2.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

Примечание: *в зависимости от комплекта поставки

Сведения о методах (методиках) измерений приведены в эксплуатационном документе.

Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Росстандарта от 27 декабря 2018 г. № 2772;

Аппаратура виброизмерительная «Аксиома». Технические условия. ВДМА.663500.199 ТУ.

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн.тер.г. Красносельский, ул. Русаковская, д. 13, стр. 5

Тел./факс: +7 (495) 230-30-26

E-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Федеральное государственное унитарное предприятие исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
