министерство пюмышлкниости И ТОРГОВЛИ россшашоцдсрлцни

__ ФВДЕРАЛЬВОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Ромтаядарт)

И марта 2016 г.                                                           250

--

Моокм

О внесении изменений в описание типа на измерители адгезии ПСО-МГ4 ,

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об' утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «КТБ Стройприбор», ООО «СКВ Стройприбор», ООО «ВЕКТОР-НК», ООО «Стройприбор-1» приказываю:

• 1. Внести изменения в описание типа на измерители адгезии ПСО-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32173-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «11» марта 2016 г. № 250

Изменения в описание типа на измерители адгезии ПСО-МГ4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители адгезии ПСО-МГ4

Измерители адгезии ПСО-МГ4, именуемые далее как «приборы», предназначены для измерений силы:

• - при испытании адгезии защитных покрытий по ГОСТ 28574;

• - при определении прочности сцепления плиток с основанием по ГОСТ 28089;

• - при определении прочности сцепления в каменной кладке по ГОСТ 24992;

• - при испытании анкерных креплений фасадных систем

Принцип действия, положенный в основу приборов, заключается в измерении силы, приложенной к испытываемому образцу. При нагружении силовозбудителя тензометрический преобразователь вырабатывает электрический сигнал, изменяющийся пропорционально приложенной нагрузке, который регистрируется электронным блоком и преобразуется в силу.

Прибор состоит из силовозбудителя, опорной плиты и электронного блока.

Электронный блок служит для преобразования измерительной информации и управления процессом измерений. На лицевой панели электронного блока имеется жидкокристаллический дисплей, выключатель питания и клавиатура, состоящая из четырех кнопок: «РЕЖИМ», «Т», «Ф», «ВВОД». На задней панели электронного блока расположено гнездо соединительного разъема для подключения к силовозбудителю.

Приборы выпускаются в нескольких модификациях, которые отличаются пределами измерений, габаритными размерами и массой.

Обозначения измерителей ПСО-ХМГ4У, где

ПСО-МГ4 - обозначение типа;

X - наибольший предел измерений, кН;

У - обозначение модификации.

Модификация ПСО-МГ4С - предназначена для измерения силы при определении прочности сцепления облицовочных и защитных покрытий с основанием.

Модификация ПСО-МГ4К - предназначена для измерения силы при определении прочности сцепления в каменной кладке, изготавливается с усиленной опорной плитой.

Модификация ПСО-МГ4А - предназначена для измерения силы при испытании анкерных креплений фасадных систем.

Модификация ПСО-МГ4АД - предназначена для измерения силы и перемещения распорного элемента анкера при испытании анкерных креплений фасадных систем, прибор оснащен датчиком перемещения.

Знак поверки наносится на свидетельство о поверке.

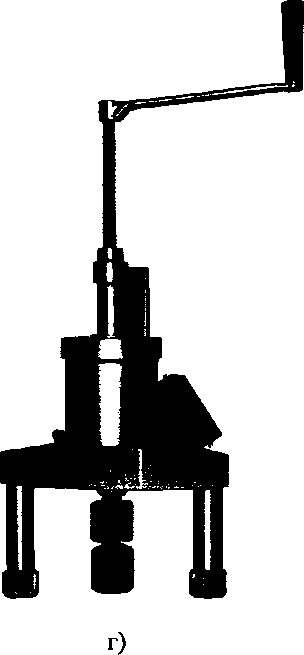

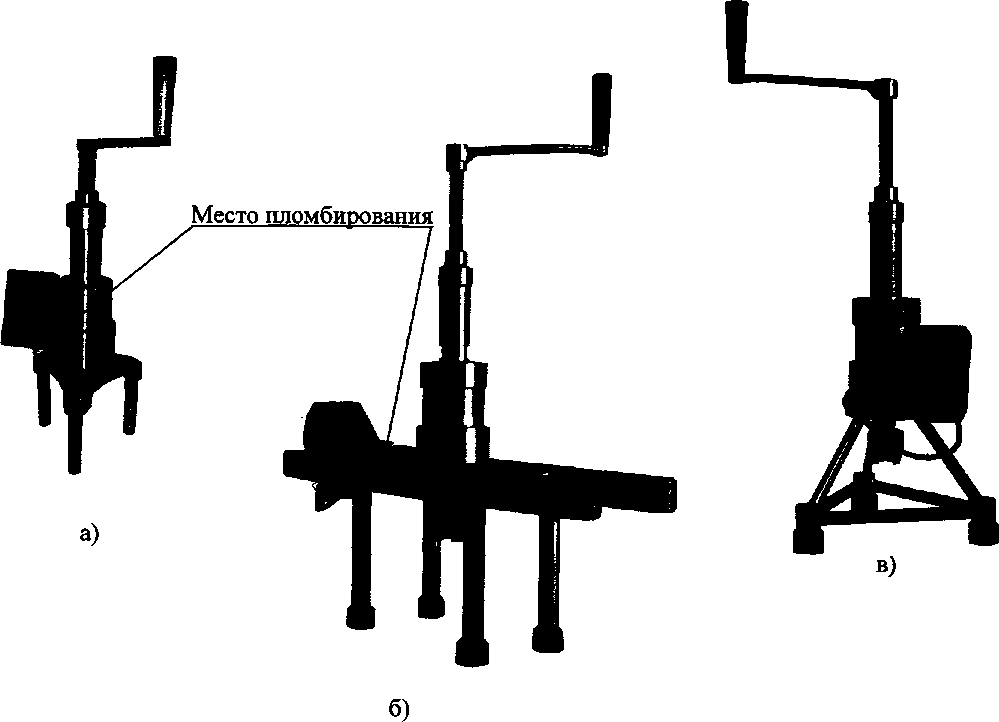

а) внешний вид измерителей с НПИ от 1 до 10 кН; б) внешний вид измерителей модификации ПСО-МГ4К; в) внешний вид измерителей с НПИ от 20 до 50 кН; г) внешний вид измерителей с НПИ 100 кН

Рисунок 1 - Измерители адгезии ПСО-МГ4

Приборы имеют программное обеспечение:

• 1) встроенное (микропрограмма контроллера прибора версии 110406 и выше);

• 2) внешнее (программа “ПО ПК” версии 10.03 и выше для персонального компьютера).

Встроенное программное обеспечение прибора разработано изготовителем специально для решения задач измерения силы. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия 110406 и выше). Конструктивно приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Внешнее программное обеспечение «ПО ПК» предназначено для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:

• 1) считывания результатов измерений, сохраненных в памяти прибора;

• 2) удаленного доступа к меню настройки прибора.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии 110406 является неотъемлемой частью прибора.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Внешнее программное обеспечение «ПО ПК» версии 1.0.03 не может привести к искажению результатов измерений, отображаемых на дисплее или передаваемых посредством аналогового и/или цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти приборов и удаленного доступа к меню прибора в лабораторных условиях и не используется при выполнении измерений силы

• 1 Пределы измерений силы, масса и габаритные размеры приведены в таблице 2.

Таблица 2

• 2 Диапазон измерений датчика перемещений 12 мм

• 3 Пределы допускаемой основной относительной погрешности измерений силы ± 2,0 %

• 4 Пределы допускаемой абсолютной погрешности датчика перемещений ± 0,1 мм

• 5 Пределы дополнительной относительной погрешности, вызванной изменением температуры от нормального значения до предельных рабочих значений, на каждые

10 °C ±0,7%

• 6 Напряжение питания, от двух элементов AA(LR6) - 3 В

• 7 Напряжение сигнализации о замене элементов питания - (1,6±2)В

• 8 Потребляемый ток не более:

• - без подсветки дисплея - 25 мА

• - с подсветкой дисплея - 85 мА

• 9 Средняя наработка на отказ не менее 15000 ч

• 10 Средний срок службы не менее 10 лет

наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на опорной плите, фотохимическим способом

Таблица 3

осуществляется по методике поверки изложенной в разделе 4 «Руководства по эксплуатации КБСП.427128.005 РЭ», согласованной ГЦИ СИ ФГУ «Челябинский ЦСМ» 25 апреля 2011 г.

Основные средства поверки: динамометры растяжения в диапазоне измерений от 0,05 до 100 кН, пределы допускаемых значений доверительных границ относительной погрешности 0,45 %; индикатор часового типа ИЧ-25, диапазон измерений от 0 до 25 мм, пределы допускаемой погрешности ± 30 мкм

изложены в руководстве по эксплуатации «Измерителей адгезии ПСО-МГ4. Руководство по эксплуатации КБСП.427128.005 РЭ»

• 1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы

• 2. ТУ 4271 -005-12585810-2011. Технические условия. Измерители адгезии ПСО-МГ4

• 3. ГОСТ 28574 - 90 Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий

• 4. ГОСТ 28089 - 89 Конструкции строительные стеновые. Метод определения прочности сцепления облицовочных плиток с основанием

• 5. ГОСТ 24992 - 81 Конструкции каменные. Метод определения прочности сцепления в каменной кладке

ООО «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор») Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г, ИНН 7447005971

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

ООО «Конструкторско-технологическое бюро Стройприбор» (ООО «КТБ Стройприбор») Адрес: Россия, 454084, г. Челябинск, ул. Работниц, 72, ИНН 7447075337

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

ООО «Стройприбор-1»

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, И-Г, ИНН 7447117072

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

ООО «Вектор-НК»

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г, ИНН 7447139975

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

ФБУ «Челябинский ЦСМ»

Адрес: 454048, г.Челябинск, ул. Энгельса, д.101

Тел./факс (351) 232-04-01, e-mail: stand@chel.sumet.ru

Аттестат аккредитации в области обеспечения единства измерений № RA.RU.311280 от 11.08.2015
