МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1, Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за                                          за собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27,12.2021 до 27.12.2022

I            __________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 953

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

03.12.       Публичное

2021 акционерное общество «Славнефть -Мегионнефтегаз» (ПАО «СН-МНГ»), Ханты-Мансийский автономный округ-

Югра, г, Мегион

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 953

Лист № 1 Регистрационный № 63772-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

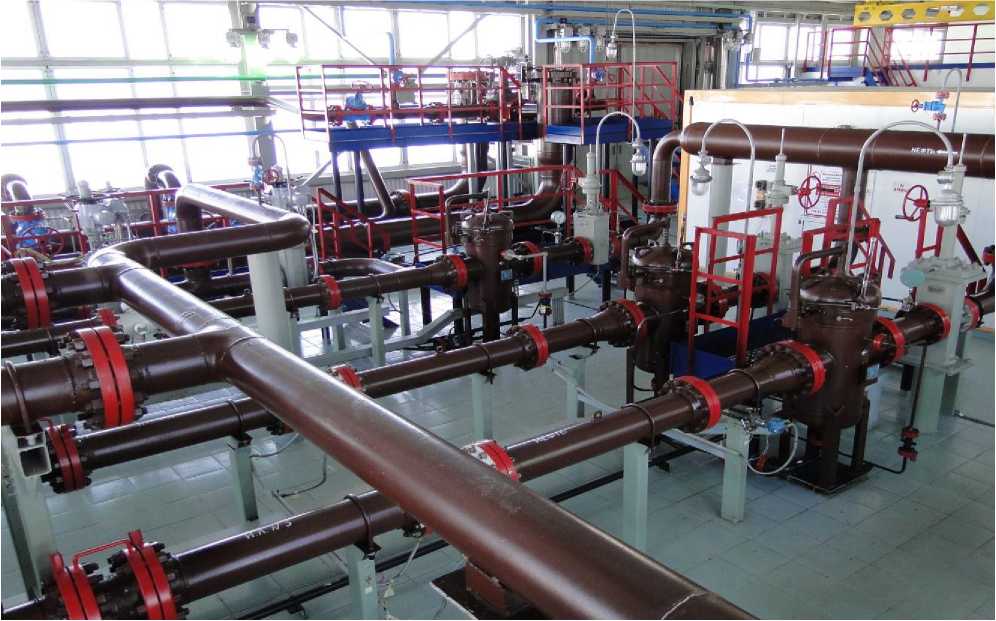

Система измерений количества и показателей качества нефти № 17 ПСП ЛПДС «Юргамыш»

Система измерений количества и показателей качества нефти № 17 ПСП ЛПДС «Юргамыш» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с помощью ультразвуковых преобразователей расхода жидкости. Выходные электрические сигналы ультразвуковых преобразователей расхода жидкости, преобразователей температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

СИКН состоит из:

• - блока измерительных линий, состоящего из трех рабочих измерительных линий (далее - ИЛ), одной резервной ИЛ и одной контрольно-резервной ИЛ;

• - блока измерений показателей качества;

• - системы сбора, обработки информации и управления (далее - СОИ);

• - системы дренажа нефти.

В состав СИКН входят следующие средства измерений:

• - преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 57471-14), модель DFX16, модификация DFX-MM (далее - УПР);

• - преобразователи вторичные серии Т, модификаций T32.1S,   T32.3S

(регистрационный номер 50958-12), модификация T32.1S;

• - термопреобразователи сопротивления серий TR, TF (регистрационный номер 47279-11), модификация TR10-L, модификация TR45;

• - преобразователи измерительные Rosemount 644, Rosemount 3144P (регистрационный номер 56381-14), преобразователи измерительные Rosemount 644;

• - термопреобразователи сопротивления платиновые серии 65 (регистрационный номер 22257-11), класс допуска А;

• - преобразователи давления измерительные IPT-10, IPT-11 (регистрационный номер 34690-07), преобразователи давления измерительные IPT-10;

• - преобразователи давления измерительные 3051 (регистрационный номер 14061-10), модификация 3051CD, модификация 3051TG;

• - преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847 (регистрационный номер 52638-13), модель 7835;

• - влагомеры нефти поточные УДВН-1пм (регистрационный номер 14557-10), модификация УДВН-1пм1;

• - преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829 (регистрационный номер 15642-06), модель 7829;

• - расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (регистрационный номер 48218-11), исполнение UFM 3030F;

• - преобразователи давления измерительные SITRANS Р типа 7МБ (DSIII, DSIII РА, DSIII FF, РЗ00, РЗ00 РА, РЗ00 FF, Z, ZD, Compact, MPS, Р250, Р280) (регистрационный номер 45743-10), модификация DSIII;

• - термопреобразователи сопротивления платиновые серий TR, TST (регистрационный номер 49519-12), серия TR;

• - преобразователи измерительные серии iTEMP моделей TMT80, TMT82, TMT111 (регистрационный номер 50138-12), модель TMT82;

• - преобразователи измерительные серии iTEMP TMT (регистрационный номер 57947-19);

• - термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET (регистрационный номер 68002-17), серия TPR.

В СОИ входят:

• - комплексы измерительно-вычислительные ИМЦ-07 (регистрационный номер 53852-13), комплексы измерительно-вычислительные ИМЦ-07 конструктивного исполнения 5 с автоматизированными рабочими местами оператора системы с программным обеспечением «Форвард».

СИКН обеспечивает выполнение следующих основных функций:

• - автоматическое измерение объема, объемного расхода и массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

• - автоматическое измерение плотности, вязкости и объемной доли воды;

• - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной (аналитической) лаборатории;

• - проведение контроля метрологических характеристик и поверки УПР с применением трубопоршневой поверочной установки;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.

СИКН имеет программное обеспечение (далее - ПО), реализованное в комплексах измерительно-вычислительных (далее - ИВК) и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКН

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКН

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 17 ЛПДС «Юргамыш» Курганское НУ АО «Транснефть - Урал», свидетельство об аттестации методики измерений № 246-RA.RU.312546-2021 от 19.08.2021.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «ИМС Индастриз»

ИНН 7736545870

Адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 15

Телефон: (495) 221-10-50, факс: (495) 221-10-51

Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47а

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Юридический и почтовый адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-ая Азинская, д. 7 «а»

Тел.: (843) 272-70-62, факс: (843) 272-00-32

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 953

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс ИВК-133ТК-М

Комплекс ИВК-133ТК-М (далее - ИВК) предназначен для измерений напряжения постоянного тока, сопротивления постоянному току измерительных каналов.

Функционально ИВК состоит из измерительных каналов (ИК): ИК аналогового напряжения сигналов (ИК - А), ИК аналогового напряжения сигналов телеметрии (ИК - Б), ИК сопротивления изоляции шин бортового питания, находящихся под напряжением, относительно корпуса (ИК - В), ИК сопротивления изоляции обесточенных шин бортового питания между собой и корпусом (ИК - Г).

Принцип действия ИК-А основан на аналого-цифровом преобразовании входного сигнала постоянного напряжения, предварительно преобразованного с помощью модуля гальванической развязки с коэффициентом передачи 0,25.

Принцип действия ИК-Б основан на аналого-цифровом преобразовании входного сигнала постоянного напряжения.

Принцип действия ИК-В основан на аналого-цифровом преобразовании трех значений напряжения: напряжения бортового источника питания, напряжений на сопротивлениях, включенных между шинами "-" , "+" и корпусом, с последующей программной обработкой результатов преобразования, вычислением по формулам сопротивления изоляции.

Принцип работы ИК-Г основан на аналого-цифровом преобразовании напряжений утечки через сопротивление изоляции шин бортового питания относительно одной из шин, на которую подано эталонное напряжение, с последующим вычислением сопротивления изоляции по формуле программно.

Конструктивно ИВК выполнен в виде электромонтажного шкафа на базе RITTAL TS8.

Внешний вид ИВК приведен на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде замка на дверце электромонтажного шкафа, запираемого на ключ (рисунок 2).

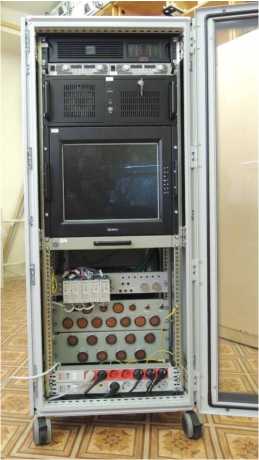

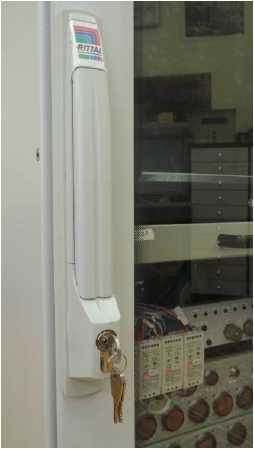

Рисунок 1 - Общий вид ИВК             Рисунок 2 - Место пломбирования

от несанкционированного доступа

Программное обеспечение (далее - ПО) содержит: метрологически значимое специальное программное обеспечение СПО ИВК-133    АЮ.20043-01, программы

МА-133ТК АЮ.20073-02 и ТПО ИВК-133ТК АЮ.20046-02.

СПО ИВК-133 АЮ.20043-01 предназначено для:

• - подготовки баз данных реализации испытательных операций;

• - программирования алгоритмов проверок и подготовки испытательных программ;

• - проведения автоматизированных проверок в реальном времени посредством исполнения испытательных программ;

• - постобработки результатов испытаний (измерений);

• - реализации сервисных функций.

Программа МА-133ТК АЮ.20073-02 предназначена для проведения поверки.

Программа ТПО ИВК-133ТК АЮ.20046-02 предназначена для проверки работоспособности ИВК.

Правила установки, настройки и сопровождения ПО отражены в руководстве системного программиста АЮ.00016-01 32 01, входящего в комплект поставки.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую сторону электромонтажного шкафа в виде наклейки.

Таблица 4 - Комплектность ИВК

приведены в разделе 2 руководства по эксплуатации ПИГН.468212.044 РЭ, разделе 1 руководства по эксплуатации ПИГН.468212.044 РЭ1.

Приказ Росстандарта от 30 декабря 2019 года №3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 30 декабря 2019 года №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ПИГН.468212.044 ТУ. Комплекс ИВК-133ТК-М. Технические условия

Акционерное общество «Научно-исследовательский институт электромеханики» (АО «НИИЭМ»)

ИНН 5017084537

Адрес: 143502, Московская область, г. Истра, ул. Панфилова, д.11.

Телефон: (495) 994-51-10

Факс: (499) 254-53-75

Web-сайт: www.niiem.ru

E-mail: info@niiem.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Тел./факс: (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 953

Регистрационный № 66674-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 18 ПСП ЛПДС «Юргамыш»

Система измерений количества и показателей качества нефти № 18 ПСП ЛПДС «Юргамыш» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с применением преобразователей расхода жидкости ультразвуковых. Выходные электрические сигналы преобразователей расхода жидкости ультразвуковых, преобразователей температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В составе СИКН применены средства измерений утвержденных типов, которые

указаны в таблице 1. Таблица 1 - Состав СИКН

СИКН обеспечивает выполнение следующих основных функций:

• - автоматическое измерение объема, объемного расхода и массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

• - автоматическое измерение плотности, вязкости и объемной доли воды;

• - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

• - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной (аналитической) лаборатории;

• - проведение контроля метрологических характеристик и поверки УПР без нарушения измерений количества и показателей качества нефти;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

• - защита алгоритма и программы ИВК и автоматизированного рабочего места (далее - АРМ) оператора СИКН от несанкционированного доступа системой паролей.

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.

Программное обеспечение (далее - ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах АРМ оператора. Идентификационные данные указаны в таблице 2.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО СИКН

Основные метрологические и технические характеристики СИКН, включая показатели точности.

Таблица 3 - Основные метрологические характеристики СИКН

Таблица 4 - Основные технические характеристики СИКН

наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

Сведения о методиках (методах) измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 18 ЛПДС «Юргамыш» Курганское НУ АО «Транснефть - Урал», свидетельство об аттестации методики (метода) измерений № 251-RA.RU.312546-2021 от 25.08.2021 г.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Общество с ограниченной ответственностью «ИМС Индастриз» (ООО «ИМС Индастриз»)

ИНН 7736545870

Адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 15

Телефон: +7 (495) 221-10-50

Факс: +7 (495) 221-10-51

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Юридический и почтовый адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-ая Азинская, д. 7 «а»

Тел.: (843) 272-70-62, факс: (843) 272-00-32

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» апреля 2022 г. № 953

Лист № 1 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН № 512 на

Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз»

Система измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных. Сигналы с преобразователей расхода, измерительных преобразователей давления, температуры, плотности, объемной доли воды в нефти поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

СИКН состоит из функционально объединенных блоков:

• 1) Блок измерительных линий (БИЛ), который состоит из пяти измерительных линий (ИЛ): три рабочие и две резервные.

• 2) Блок измерений показателей качества нефти (БИК).

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Продолжение таблицы 1

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

• - вычисление объема нефти при рабочих условиях и приведение к стандартным условиям, — согласно ГОСТ Р 8.595, в т.ч. по каждой измерительной линии;

• - вычисление текущего значения плотности нефти при температуре и давлении в БИК;

• - приведение текущего значения плотности нефти к условиям измерения объема нефти и к стандартным условиям;

• - вычисление массы брутто нефти;

• - вычисление средневзвешенного значения плотности нефти при условиях измерения объема за отчетный период (2 часа, смена, сутки) и приведение к стандартным условиям;

• - вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период (2 часа, смена, сутки);

• - поверка и контроль метрологических характеристик (далее - КМХ) преобразователя расхода (далее - ПР) без нарушения процесса измерения количества и показателей качества нефти;

• - автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы;

• - формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

• - контроль метрологических характеристик рабочих преобразователей расхода по контрольному;

• - вычисление массы нетто;

• - индикация и регистрация результатов измерений;

• - защита от несанкционированного доступа констант СОИ, участвующих в вычислении массы нефти, результатов поверки и КМХ ПР.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Место расположения системы измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз», заводской номер 01: ЦППН-1 ПАО «Славнефть-Мегионнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть - Мегионнефтегаз» осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации.

Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и аттестованным программным обеспечением автоматизированного рабочего места оператора.

Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Таблица 5 - Комплектность средства измерений

«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) №   512 на Ватинском ЦТП

ОАО «Славнефть-Мегионнефтегаз», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2018.31551.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 512 на Ватинском ЦТП ОАО «Славнефть -Мегионнефтегаз»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Публичное акционерное общество «Славнефть - Мегионнефтегаз»

(ПАО «СН-МНГ»)

ИНН 8605003932

Адрес: 628684, Ханты-Мансийский автономный округ-Югра, г. Мегион,

ул. Кузьмина, д.51

Телефон: (34643) 4-67-02

Факс: (34643) 4-64-34

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95

Факс (3452) 28-00-84

Web-сайт: littps://TiiCM.p(|)

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495.
