ПРИКАЗ.
О внесении изменений в описание типа СИ
Счетчики газа микротермальные СМТ
Приказы по основной деятельности по агентству Вн. Приказ № 1026 от 03.06.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «03» июня 2020 г. № 1026
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа микротермальные СМТ
Назначение средства измеренийСчетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2014 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).
Описание средства измеренийПринцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.
Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера, с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль серии SGM60xx производства SensirionAG (Швейцария), в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.
Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.
Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.
Счетчики газа микротермальные СМТ в исполнении СМТ-А типоразмеров G4, G6, имеют оптический интерфейс или BlueTooth.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт типоразмеров G4, G6, имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT.
Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6 имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс типоразмеров G4, G6, G10, G16, G25 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К типоразмеров G4, G6, G10 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.
Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10 включают в себя оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiO^ встроенный радиоканал связи для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.
Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.
Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.
Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 3. Пломбировку осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления.

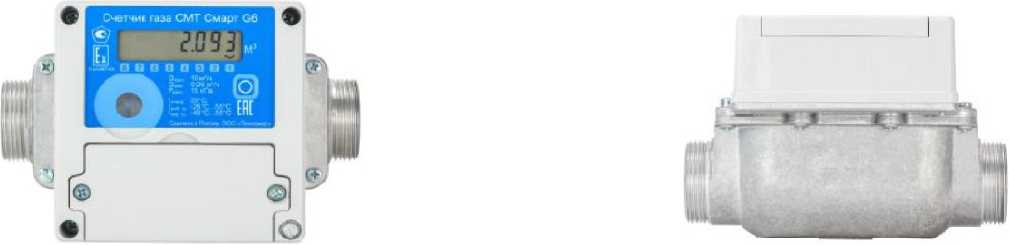

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К

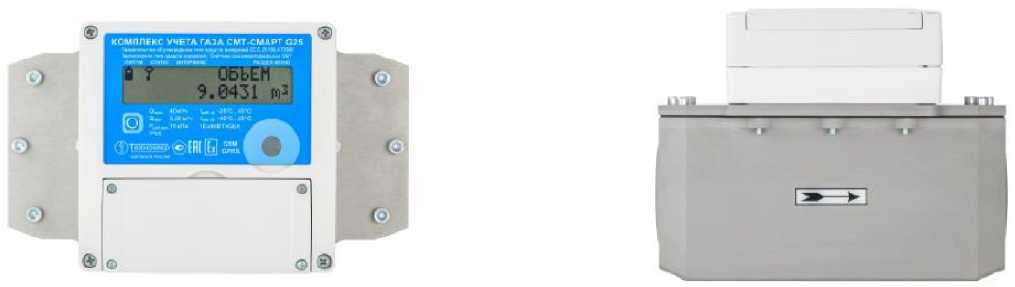

Рисунок 2 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ
исполнение СМТ-А, СМТ-Смарт, СМТ-Смарт-К
исполнение СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ

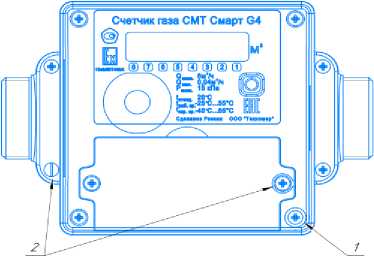

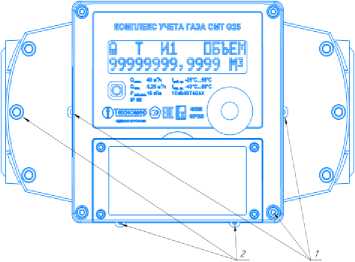

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки (1 - место для установки пломбы поверителя, 2 - место для установки пломбы поставщика газа)
Встроенное программное обеспечение (далее - ПО) имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. Доступ к настройке параметров счетчика, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение |
СМТ-А, СМТ-Смарт, СМТ-Смарт-К |
СМТ -Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ |
|
Идентификационное наименование ПО |
SMT smart |
SMT smart К |
|
Номер версии (идентификационный номер) ПО* |
1.ХХ |
1.ХХ |
|
Цифровой идентификатор ПО** |
6314 |
9278 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
* Идентификационное наименование ПО состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части. | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 |
|
Наименование характеристики |
Значение | ||||
|
Объемный расход газа, м3/ч: | |||||
|
- максимальный ^макс) |
7 |
11 |
18 |
28 |
45 |
|
- номинальный (Q^) |
4 |
6 |
10 |
16 |
25 |
|
- минимальный (Quhh) |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
|
Порог чувствительности, м3/ч |
0,008 |
0,012 |
0,020 |
0,032 |
0,050 |
|
Пределы допускаемой основной | |||||
|
относительной погрешности при | |||||
|
измерении объема газа, приведенного к | |||||
|
стандартным условиям, %: | |||||
|
- от Qмин до 0,1 • Q^^ включ. |
±3 | ||||
|
- свыше 0,1 • Qном до Qмакс включ. |
±1,5 | ||||
|
Пределы допускаемой дополнительной | |||||
|
относительной погрешности, | |||||
|
вызванной отклонением температуры |
±0,4 | ||||
|
измеряемой среды от нормальной на | |||||
|
каждые 10 °С, % | |||||
|
Нормальные условия измерений: | |||||
|
- избыточное давление | |||||
|
измеряемой среды, кПа |
от 0 до 15 | ||||
|
- температура измеряемой среды, | |||||
|
°С |
от +15 до +25 | ||||
|
- относительная влажность | |||||
|
измеряемой среды, % |
до 75 при плюс +20 °С | ||||
|
- температура окружающей | |||||
|
среды, °С |
от -40 до +55 | ||||
|
- относительная влажность | |||||
|
окружающей среды, % |
до 95 при температуре +35 °С | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 |
|
Измеряемая среда |
воздух, природный газ по ГОСТ 5542-2014 с содержанием метана (CH4) от 70 до 100 % | ||||
|
Интерфейсы связи |
Оптический, RS485, GSM, GPRS, ЫВЮТ, LoraWan, BlueTooth | ||||
|
Температура измеряемой среды, °С |
от -25 до +55 | ||||
|
Максимальное избыточное давление измеряемой среды внутри корпуса, кПа, не более |
50 | ||||
|
Потеря давления при расходе Qмакс. для исполнений СМТ-А, СМТ-Смарт, СМТ-Комплекс, Па, не более |
120 |
200 |
230 |
350 |
650 |
|
Потеря давления при расходе Qмакс. для исполнений СМТ-Смарт-К, Па, не более |
320 |
700 |
- |
- |
- |
|
Потеря давления при расходе Qмакс. для исполнений СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, , Па, не более |
180 |
270 |
320 |
- |
- |
|
Цена деления разряда индикаторного табло для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, м3 |
0,001 | ||||
|
Цена деления разряда цифрового индикаторного табло для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, м3 |
0,0001 | ||||
|
Емкость индикаторного табло для исполнений СМТ-А, СМТ-Смарт, СМТ Смарт-К, м3 |
99999,999 | ||||
|
Емкость индикаторного табло для исполнений СМТ-Комплекс, СМТ Комплекс-К, СМТ-Комплекс-ДКЗ, 3 м |
99999999,9999 | ||||
|
Диаметр внешнего резьбового соединения с трубопроводом для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, дюйм |
1 % |
1 % |
- |
- |
- |
|
Диаметр внешнего резьбового соединения с трубопроводом для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, дюйм |
1 % |
1 % |
1 % |
1 % |
- |
|
Тип фланцевого соединения с трубопроводом для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ -Комплекс-ДКЗ |
Фланец 40-2,5-01 ГОСТ 33259-2015 | ||||
|
Габаритные размеры для исполнений СМТ-А, СМТ-Смарт, СМТ-Смарт-К, мм, не более:
|
110 120 175 |
- |
- |
- | |
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
G4 |
G6 |
G10 |
G16 |
G25 | |
|
Измеряемая среда |
воздух, природный газ по ГОСТ 5542- |
2014 с | ||||
|
содержанием метана (CH4) от 70 до 100 % | ||||||
|
Интерфейсы связи |
Оптический, RS485, GSM, GPRS, NBiOT, | |||||
|
LoraWan, BlueTooth | ||||||
|
Температура измеряемой среды, °С |
от -25 до +55 | |||||
|
Максимальное избыточное давление измеряемой среды внутри корпуса, кПа, не более |
50 | |||||
|
Потеря давления при расходе Qмакс. для исполнений СМТ-А, СМТ-Смарт, СМТ-Комплекс, Па, не более |
120 |
200 |
230 |
350 |
650 | |
|
Потеря давления при расходе Qмакс. для исполнений СМТ-Смарт-К, Па, не более |
320 |
700 |
- |
- |
- | |
|
Потеря давления при расходе Qмакс. для исполнений СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, , Па, не более |
180 |
270 |
320 |
- |
- | |
|
Габаритные размеры для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ Комплекс-ДКЗ с резьбовым соединением с трубопроводом, мм, не более: | ||||||
|
- высота |
200 | |||||
|
- ширина |
148 | |||||
|
- длина |
300 | |||||
|
Габаритные размеры для исполнений СМТ-Комплекс, СМТ-Комплекс-К, СМТ Комплекс-ДКЗ с фланцевым соединением с трубопроводом, мм, не более: | ||||||
|
- высота |
200 | |||||
|
- ширина |
148 | |||||
|
- длина |
246 | |||||
|
Масса, кг, не более |
1,5 |
1,5 |
6 |
6 |
6 | |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, | ||||||
|
°С |
от -40 до +55 | |||||
|
- относительная влажность, % |
до 95 при температуре +35 °С | |||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
|
Напряженность внешних постоянных магнитных полей или переменных полей сетевой частоты, А/м, не более |
400 | |||||
|
Средний срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
75000 | |||||
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb X | |||||
наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерения
Таблица4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик газа микротермальный |
СМТ-А |
1 шт. |
- |
|
СМТ-Смарт | |||
|
СМТ-Смарт-К | |||
|
СМТ-Комплекс | |||
|
СМТ-Комплекс-К | |||
|
СМТ -Комплекс-ДКЗ | |||
|
Паспорт |
ТМР.407282.002 ПС |
1 шт. |
- |
|
Комплект монтажных частей |
- |
1 шт. |
Поставляется по заказу |
|
Руководство по эксплуатации |
ТМР.407282.002 РЭ, ТМР.407282.002-05 РЭ |
1 шт. |
Поставляется по заказу |
|
Методика поверки |
МП 2501/1-311229 2019 |
1 шт. |
Поставляется по заказу |
осуществляется по документу МП 2501/1-311229-2019 «Государственная система обеспечения единства измерений. Счетчики газа микротермальные СМТ. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 25.01.2019 г.
Основное средство поверки:- рабочий эталон 1-го разряда единицы объемного расхода газа в соответствии с ГПС, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2825 с пределами допускаемой относительной погрешности не более ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также в паспорте и (или) свидетельстве о поверке.Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа микротермальным СМТГОСТ 2939-63 Газы. Условия для определения объема
ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Техномер» (ООО «Техномер»)
ИНН 5243026514
Адрес: 607220, г. Арзамас, Нижегородская область, ул. Калинина, 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74
E-mail: info@tehnomer.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
«03» июня 2020 г.
