№2712 от 28.10.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 375612
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2712 от 28.10.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
28 октября 2022 г.
№ 2712
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2Q2Q г. Яа 2906^
-
4. Контроль за испол! собой.
Федеральное агентство по техническому регулированию и
метрологии.
Заместитель Руководителя
Сертификат: 029D1098000BAE27A64C995DDB060203A9 Кому выдан; Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.РЛазаренко
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» октября 2022 г. № 2712
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Термопреобразователи сопротивления погружные |
TOP, PTOР |
69409-17 |
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ"), г. Москва |
141400, Россия, Московская обл., г. Химки, ул. Нагорное шоссе, д. 2 |
141402, Московская область, г. Химки, ул. Энгельса, д. 7/15, пом.10 |
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ"), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» октября 2022 г. № 2712
Лист № 1 Регистрационный № 69409-17 Всего листов 19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления погружные TOP, PTOP
Назначение средства измеренийТермопреобразователи сопротивления погружные ТОР, РТОР (в дальнейшем термопреобразователи), предназначены для измерений температуры газообразных, жидких и твердых сред во взрывоопасных и взрывобезопасных зонах.
Описание средства измерений
Принцип действия термопреобразователей основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи могут иметь обычную жесткую конструкцию или гибкую конструкцию - представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией , внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент представляет собой спираль из платиновой проволоки помещенную в заполненный порошком безводной окиси магния или алюминия керамический чехол. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой (разъемом), закрепленной на защитном корпусе, или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса. Термопреобразователи по количеству чувствительных элементов могут быть одинарными или сдвоенными. Термопреобразователи ТОР имеют 71 модификацию, термопреобразователи РТОР имеют 3 модификации, отличающиеся, конструктивным исполнением, наличием или отсутствием головки (разъема), и диапазоном измеряемых температур. Термопреобразователи модификации РТОР-533 являются трехзонными.
Общий вид термопреобразователей приведен на рисунках 1
TOPGB-55
TOPGN-1
TOPGN-11
TOPGN-54
TOPGB-1 TOPGB-11
TOPGN-55
TOPGI-1
TOPGNS
TOPSW
TOPGE TOPGWN-4
TOPSWG
TOPSWT
ТОРТ
I
TOPE
TOPGNN-2
TOPE-89
TOPWO-1
4
TOP-145
TOPGSP-1
TOPE-408
TOP-172 TOP-216
TOPA-1
ТОРЕ-142
TOPCV-1
TOPCVE-1
TOPW-1
TOPWE-1
TOPK-849P,
TOPK-849Z
TOPSZ-157,
TOPSZE-157
a
TOPO-831
TOPZ-850
TOPGB-Exi
TOPGN-Exi
TOPT-Exi
TOPP-Exi
TOPSW-Exi
TOPGWN-Exi
TOPSWG-Exi, TOPSWT-Exi TOPI-Exi
ТОРЕ-Exi
TOPZ-842Exi
Л-
i.
TOPGB-Exd TOPGN-Exd TOPP-Exd
5
TOPSW-Exd
а а
X \
ч
TOPSWG-Exd TOPI-Exd
TOPSWT-Exd
PTOP-453
PTOP-533

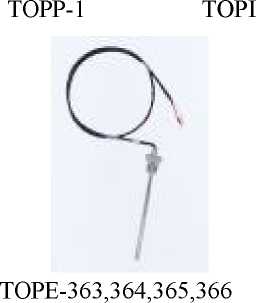

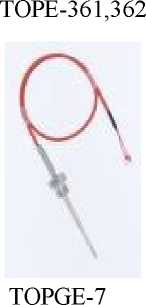

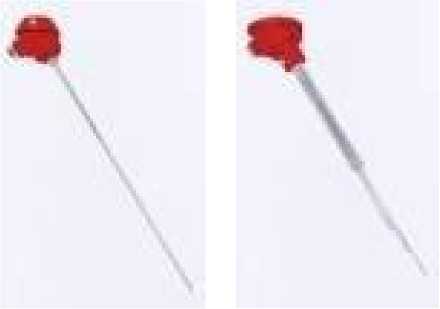

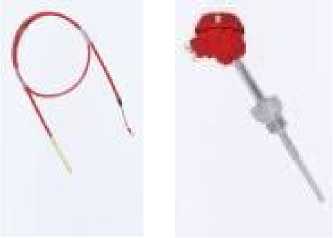

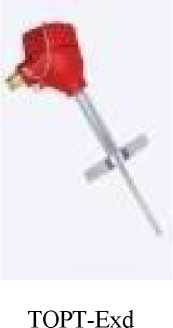

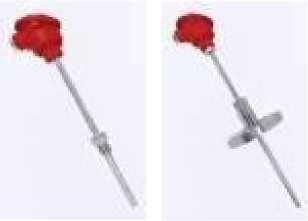

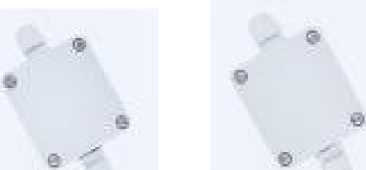

Рисунок 1- Общий вид термопреобразователей сопротивления погружных ТОР, РТОР
PTOP-186
Пломбирование термопреобразователей сопротивления не предусмотрено
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1-Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | ||||
|
TOPGB-1 TOPGB-11 TOPGB-55 |
TOPGN-1 |
TOPGN-11 TOPGN-54 TOPGN-55 |
TOPGI-1 |
TOPGE | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100,1000 | ||||
|
Диапазон измерений температуры, °С |
от - 50 до +150 от - 100 до +150 от - 200 до +150 |
от -50 до +250 от -100 до +450 от -200 до +600 |
от -50 до +250 от -100 до + 450 от - 200 до+550 |
от -50 до +250 от -100 до +450 от -200 до +600 |
от 0 до +150 от - 30 до +300 от - 50 до +400 |
|
Т емпературный коэффициент ,°С-1 |
0,00385 | ||||
|
Пределы допускаемой абсолютной погрешности,°С |
класс АА ±(0,1 + 0,0017 It 1 ), класс А ±(0,15 + 0,002ItI) , класс В ±(0,3 + 0,005 ItI) , где t-измеренная температура | ||||
|
Продолжение таблицы 1 - Мет |
оологические характеристики | ||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||
|
TOPGWN-4 |
TOPGNS |
TOPSW |
TOPSWG TOPSWT TOPP-1 TOPI |
TOPP-11 TOPТ | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||
|
Диапазон измерений температуры, °С |
от -50 до +250 от -100 до +450 от -200 до +550 |
от 0 до +150 от -30 до +300 от -200 до +400 |
от -50 до +250 от -100 до +450 от 0 до +540 |
от -50 до +250 от -100 до +450 от -200 до +600 |
от -50 до +250 от -100 до +450 от -200 до +550 |
|
Т емпературный коэффициент, °С-1 |
0,00385 | ||||
|
Пределы допускаемой абсолютной погрешности, °С |
класс АА ±(0,1 + 0,0017 It I ), класс А ±(0,15 + 0,002Itl) , класс В ±(0,3 + 0,005 Itl), где t-измеренная температура | ||||
Продолжение таблицы 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | ||||
|
TOPE TOPE-361, TOPE-363, TOPE-462 362 364,365,366 |
TOPWO-1 |
TOPGNN-2 |
TOPGE-7 |
TOPE-89 | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||
|
Диапазон измерений температуры, °С |
от 0 до +150 от - 30 до +300 от - 50 до +400 |
от 0 до +150 от -30 до +300 от -50 до +400 |
от -50 до +250 от -100 до+ 450 от -200 до +500 |
от 0 до +150 от -30 до +300 от -50 до +400 |
от 0 до +150 от -30 до +200 от -50 до +200 |
|
Т емпературный коэффициент, °С-1 |
0,00385 | ||||
|
Пределы допускаемой абсолютной погрешности, °С |
класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,002| tl) ; класс В ±(0,3 + 0,005 It 1), где t-измеренная температура | ||||
Продолжение таблицы 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | |||||
|
TOPGSP-1 |
TOPЕ-408 |
TOP145 |
TOP172 |
TOP216 |
TOP226 TOP231 TOPE-L0384 | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | |||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | |||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||
|
Диапазон измерений температуры, °С |
от 0 до +150 от -30 до+150 от -40 до +150 |
от 0 до +150 от -30 до+ 250 от -50 до +250 |
от 0 до +150 от -30 до +150 от -50 до +150 |
от 0 до +150 от -30 до +180 от -50 до 180 |
от 0 до +150 от -30 до +200 от -50 до +200 |
от 0 до +150 от -30 до +180 от -50 до 180 |
|
Т емпературный коэффициент, °С-1 |
0,003850 | |||||
|
Пределы допускаемой абсолютной погрешности, °С |
класс АА ±(0,1 + 0,0017 It I ); класс А ±(0,15 + 0,002l tl) ; класс В ±(0,3 + 0,005 It I), где t-измеренная температура | |||||
Продолжение таблицы 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||
|
TOPE-413 |
TOPE-414 |
TOPT-287 |
TOPA-1 |
TOPE-142 |
TOPGV-1 |
TOPOVE-1 | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||||
|
Диапазон измерений температуры, °С |
от 0 до +150 от -30 до+200 от -50 до +200 |
от 0 до +150 от -30 до+200 от -50 до +200 |
от 0 до +150 от -30 до +200 от -40 до +200 |
от 0 до +150 от -30 до +150 от -50 до +150 |
от 0 до +150 от-30 до+250 от-50 до+250 |
от 0 до+100 |
от 0 до+100 |
|
Т емпературный коэффициент, °С-1 |
0,003850 | ||||||
|
Пределы допускаемой абсолютной погрешности,°С |
класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,002| tl) ; класс В ±(0,3 + 0,005 It 1), где t измеренная температура | ||||||
|
Наименование характеристики |
Значение характеристики для модификаций | |||||
|
TOPW-1 |
TOPSZ-157 |
TOPSZE-157 |
TOPK-849P TOPK-849Z |
TOP0-831 |
TOPZ-850 | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | |||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 |
В по ГОСТ 6651-2009 | ||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | |||||
|
Диапазон измерений температуры, °С |
от 0 до +150 от -30 до+300 от -50 до +400 |
от 0 до +250 от 0 до +450 |
от 0 до +180 |
от -40 до +85 |
от 0 до +85 от -30 до +85 от -40 до +85 |
от -40 до +85 |
|
Т емпературный коэффициент, °С-1 |
0,003850 | |||||
|
Пределы допускаемой абсолютной погрешности,°С |
класс АА ±(0,1 + 0,0017 It I ); класс А ±(0,15 + 0,002l tl) ; класс В ±(0,3 + 0,005 It I), где t измеренная температура | |||||
|
Продолжение таблицы 1- Мет |
рологические характеристики | ||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||
|
TOPGB-Exi, |
TOPGN-Exi, |
TOPT- TOPP- TOPSW- TOPGWN- Exi Еxi Exi Exi |
TOPSWT- TOPSWG- TOPI-Exi Exi Exi |
TOPE-Exi | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||
|
Диапазон измерений температуры, °С |
от 0 до +150 от - 50 до +150 от -200 до+150 |
от 0 до +150 от -30 до +400 от -200 до +550 |
от 0 до +150 от +50 до +400 от -200 до+550 |
от 0 до +150 от +50 до +400 ot - 200 до+600 |
ot 0 до 150 от -30до +250 от -40до +550 |
|
Т емпературный коэффициент, °С-1 |
0,003850 | ||||
|
Пределы допускаемой абсолютной погрешности, °С |
класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,002| tl) ; класс В ±(0,3 + 0,005 It 1), где t-измеренная температура | ||||
Продолжение таблицы 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||||
|
TOPZ-842Exi |
TOPGB-Exd |
TOPGN-Exd |
TOPP-Exd |
TOPT-Exd |
TOPSW- Exd |
TOPSWT- Exd |
TOPSWG- Exd |
TOPI-Exd | |
|
Номинальная статическая характеристика, (НСХ) |
Pt100 | ||||||||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||||||||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||||||||
|
Диапазон измерений температуры, °С |
от 0 до +85 от -30 до +85 от -50 до +85 |
от 0 до +150 от -50 до +150 от -200 до+150 |
от -50 до+250 от -50 до+ 400 от -200 до +550 |
от 0 до +150 от -50 до +400 от -200 до +550 | |||||
|
Т емпературный коэффициент ,°С-1 |
0,003850 | ||||||||
|
Пределы допускаемой абсолютной погрешности, °С |
класс АА ±(0,1 + 0,0017 It I ); класс А ±(0,15 + 0,0021 tl) ; класс В где t- измеренная температура |
±(0,3 + 0,005 It I), | |||||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||
|
PTOP-453 |
PTOP-533 |
PTOP-186 | |
|
Номинальная статическая |
Pt100 | ||
|
характеристика, (НСХ) | |||
|
Класс допуска |
АА, А, В по ГОСТ 6651 -2009 | ||
|
Номинальное значение |
100 | ||
|
сопротивления при 0 °С, Ом | |||
|
Диапазон измерений |
от 0 до +150 |
от 0 до +150 |
от 0 до +150 |
|
температуры, °С |
от -30 до +200 |
от -30 до +200 |
от -30 до +200 |
|
от -50 до +550 |
от -50 до +500 |
от -50 до +400 | |
|
Т емпературный | |||
|
коэффициент , °С-1 |
0,003850 | ||
|
Пределы допускаемой |
класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,002l tl) ; класс В ±(0,3 + 0,005 It 1), где t-измеренная | ||
|
абсолютной погрешности, °С |
температура | ||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||||
|
TOPGB-1 |
TOPGB-11 |
TOPGB-55 |
TOPGN-1 |
TOPGN-11 |
TOPGN-54 |
TOPGN-55 |
TOPGI-1 |
TOPGE | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||||||||
|
Время термической реакции, to,5 в воде , с |
от 12 до 20 |
от 27 до 35 |
от 12 до 35 |
от 12 до 45 |
от 27 до 35 |
от 12 до 35 |
от 12 до 35 |
от 5 до 20 |
от 7 до 35 |
|
Масса, кг, не более |
1,4 |
2,3 |
1,4 |
2,7 |
2,4 |
2,9 |
2,1 |
2,1 |
0,5 |
|
Степень защиты от воды и пыли |
IP55 |
IP55,(IP65 по заказу) |
IP54 |
IP54 |
IP55,(IP65 по заказу) |
IP54 |
IP54 |
IP55,(IP65 по заказу) |
IP53 |
|
Длина монтажной части, мм |
от 50 до 1000 |
от 50 до 2000 |
от 50 до 1500 |
от 50 до 2000 |
от 50 до 1500 |
от 30 до 100 | |||
|
Диаметр погружаемой части, мм |
6;8 |
9;11 |
6; 8; 9;10 |
6; 9;12 |
9;11 |
6, 8, 9, 10 |
6, 8, 9, 10 |
3;4,5;6;8 |
4;6;7;10 |
|
Материал защитной арматуры |
Нержавеющая сталь 0H18N10T | ||||||||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 95 при +35°C | ||||||||
|
Cредний срок службы, лет |
12 | ||||||||
|
Наработка на метрологический отказ, ч |
60000 | ||||||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||||
|
TOPGWN-4 |
TOPGNS |
TOPSW |
TOPSWG |
TOPSWT |
TOPP-1 |
TOPI |
TOPP-11 |
TOPТ | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||||||||
|
Время термической реакции, to,5 в воде, , с |
12 |
от 12 до 20 |
от 85 до 151 |
от 20 до 52 |
от 27 до 57 |
от 12 до 45 |
от 27 до 57 |
35 | |
|
Масса, кг, не более |
1,5 |
1,3 |
1,3 |
1,8 |
1,8 |
2,7 |
2,1 |
3,1 |
2,6 |
|
Степень защиты от воды и пыли |
IP55 |
IP65 |
IP55,(IP65 по заказу ) |
IP54 |
IP55 |
IP55, (IP65 по заказу) | |||
|
Длина погружаемой части, мм |
от 50 до 1500 |
от 50 до 1000 |
135, 205, 265, 385 |
от 325 до 570 |
от 50 до 2000 |
от 50 до 2000 | |||
|
Диаметр погружаемой части, мм |
6 |
6; 8; |
18;24 |
8; 9; 10; 11; 12; 14 |
9; 10; 11; 12; 14; 15 |
6; 8; 10; 12 |
9; 11;12; 14; 15 |
11 | |
|
Материал защитной арматуры |
сталь 0H |
18N10T |
сталь 15HM |
сталь H25N20S2 |
сталь 0H18N10T, H25N20S2, H18JS |
сталь 0H18N10T |
сталь 0H18N10T, H25N20S2 |
сталь 0H18N10T | |
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 95 при +35°C | ||||||||
|
Cредний срок службы, лет |
12 | ||||||||
|
Наработка на метрологический отказ, ч |
60000 | ||||||||
|
Наименование характеристики |
Значение характеристики для модификаций | |||||||
|
TOPE |
TOPE-361, 362 |
TOPE-363, 364,365,366 |
TOPE-462 |
TOPWO-1 |
TOPGNN-2 |
TOPGE-7 |
TOPE-89 | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | |||||||
|
Время термической реакции, to,9 в воде, с |
от 5 до 35 |
от 5 до 20 |
от 7 до 20 |
от 12 до 20 |
от 10 до 52 |
12 |
от 7 до 12 |
20 |
|
Масса, кг, не более |
0,5 |
1,1 |
0,5 |
1,8 |
2,5 |
0,5 |
0,5 | |
|
Степень защиты от воды и пыли |
IP53 |
IP53 |
IP55 |
IP53 | ||||
|
Длина погружаемой части, мм |
от 50 до 1500 |
от 50 до 1000 |
от 50 до 150 |
от 50 до 1000 |
от 200 до 1500 |
от 55 до 250 |
500 | |
|
Диаметр погружаемой части, мм |
3; 4; 4,2; 5; 6; 7; 8; 10 |
3;4; 5; 6; 8 |
4; 5; 6; 8 |
6; 8 |
5; 6; 8; 9; 10; 14 |
6 |
4; 6 |
8 |
|
Материал защитной арматуры |
никелированная латунь+ сталь 0H18N10T |
сталь 0H18N10T | ||||||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 95 при +35°C | |||||||
|
Средний срок службы , лет |
12 | |||||||
|
Наработка на метрологический отказ, ч |
60000 | |||||||
|
Наименование характеристики |
Значение характеристики для модификаций | |||||||
|
TOPGSP-1 |
TOPE-408 |
TOP145 |
TOP172 |
TOP216 |
TOP226 |
TOP231 |
TOPE-L0384 | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | |||||||
|
Время термической реакции, to,9 в воде, не более, с |
от 27 до 52 |
7 |
от 12 до 20 |
12 |
от 12 до 20 |
12 |
7 | |
|
Масса, кг, не более |
3,1 |
2,7 |
0,5 |
0,5 |
0,6 |
0,5 |
0,5 | |
|
Степень защиты от воды и пыли |
IP53 |
IP53 |
IP54 |
IP53 |
IP54 |
IP53 |
IP53 | |
|
Длина погружаемой части, мм |
от 200 до 2000 |
38 |
85; 96 |
48 |
от 70 до 700 |
55 |
39 | |
|
Диаметр погружаемой части,мм |
9; 11; 14 |
3,6 |
6; 8 |
5,8 |
6; 8 |
5,2 |
3,5 | |
|
Материал защитной арматуры |
сталь 0H18N10T |
латунь |
сталь 0H18N10T |
латунь |
сталь 0H18N10T | |||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 95 при +35°С | |||||||
|
Средний срок службы, лет |
12 | |||||||
|
Наработка на метрологический отказ, ч |
60000 | |||||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||
|
TOPE-413 |
TOPE-414 |
TOPT-287 |
TOPA-1 |
TOPE-142 |
TOPGV-I |
TOPOVE-1 | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||||||
|
Время термической реакции, to,9 в воде, не более, с |
от 7 до 12 |
7 |
от 12 до 35 |
5 |
12 |
от 27 до 35 |
от 27 до 35 |
|
Масса, кг, не более |
1,5; |
1,3 |
1,5 |
2,1 |
0,6 |
2,6 |
2,6 |
|
Степень защиты от воды и пыли |
IP53 |
IP53 |
IP54 |
IP53 |
IP53 |
IP54 |
IP54 |
|
Длина погружаемой части, мм |
от 50 до1000 |
от 50 до 1000 |
от 50 до 1000 |
от 50 до 115 |
от 200 до 1950 | ||
|
Диаметр погружаемой части, мм |
4; 6 | 4 |
6; 8; 9; 11 |
3 |
6 |
9;11 |
9;11 | |
|
Материал защитной арматуры |
сталь 0H18N10T |
тефлон |
тефлон |
тефлон | |||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 до 95 при +35°С | ||||||
|
Средний срок службы, лет |
12 | ||||||
|
Наработка на метрологический отказ, ч |
60000 | ||||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||
|
TOPW-1 |
TOPSZ-157 |
TOPSZE-157 |
TOPK-849P |
TOPK-849Z |
TOPО-831 |
TOPZ-850 | |
|
Схема внутренних соединений |
2-х, 3 |
-х, 4-х проводная | |||||
|
Время термической реакции, to,9 в воде, не более, с |
12 |
от 35 до 57 |
от 35 до 57 |
12 |
12 |
12 |
12 |
|
Масса, кг, не более |
1,8 |
2,5 |
1,8 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Степень защиты от воды и пыли |
IP54 |
IP54 |
IP54 |
IP67 |
IP67 |
IP67 |
IP67 |
|
Длина погружаемой части, мм |
от 50 до 1000 |
от 300 до 680 |
от 300 до 680 |
от 50 до 1000 |
от 50 до 1000 |
35 |
35 |
|
Диаметр погружаемой части, мм |
6 |
10;15 |
10;15 |
6 |
6 |
6 |
6 |
|
Материал защитной арматуры |
сталь 0H18N10T |
стекло |
стекло |
сталь 0H18N10T |
таль 0H18N10T |
сталь 0H |
[18N10T |
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 до 95 при +35°С | ||||||
|
Средний срок службы, лет |
12 | ||||||
|
Наработка на метрологический отказ, ч |
60000 | ||||||
|
Наименование характеристики |
Значение характеристики для модификаций | ||||||||
|
TOPGB- Exi |
TOPGN- Exi |
TOPT-Exi |
TOPP-Exi |
TOPSW- Exi |
TOPGWN- Exi |
TOPSWT- TOPSWG- Exi Exi |
TOPI-Exi |
TOPE-Exi | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||||||||
|
Время термической реакции, to,9 в воде, с |
27 |
от 27 до 52 |
35 |
от 45 до 57 |
от 85 до 151 |
от 27 до 52 |
от 45 до 67 |
от 5 до 20 | |
|
Масса, кг, не более |
2,4 |
2,5 |
2,8 |
3,5 |
1,5 |
1,5 |
2,2 |
2,4 |
1,1 |
|
Степень защиты от воды и пыли |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
Длина погружаемой части, мм |
от 50 до 2000 |
от 50 до 2000 |
250, 290, 350, 310 |
от 50 до 2000 |
от 305 до 1000 |
от 100 до 2000 |
от 50 до 1000 | ||
|
Диаметр погружаемой части,мм |
9 |
9;11;14 |
11 |
12;14;15 |
18,24 |
9;10;11;12;14 |
12;16 |
3; 4,5; 6;8 |
3;4;5;6;8 |
|
Материал защитной арматуры |
сталь 0H18N |
0T |
сталь 0H18N10T, H25N20S2, H18JS |
сталь 15ХМ |
сталь 0H18N10T | ||||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 95 при +35°С | ||||||||
|
Средний срок службы, лет |
12 | ||||||||
|
Наработка на метрологический отказ, ч |
60000 | ||||||||
|
Маркировка взрывозащиты |
Ex ia I Ma ;0Ex ia IIC T6Ga; Ex iaIIIC 85°CDa | ||||||||
|
Наименование характеристики |
Значение характеристики для модификаций | |||||||||
|
TOPZ-842Exi |
TOPGB- Exd |
TOPGN- Exd |
TOPP-Exd |
TOPT-Exd |
TOPSW- Exd |
TOPSWT- Exd |
TOPSWG- Exd |
TOPI-Exd | ||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | |||||||||
|
Время термической реакции, to,9 в воде, с |
от 27 до 52 |
от 27 до 52 |
от 35 до 57 |
от 35 до 52 |
от 85 до 237 |
67 |
67 |
от 5 до 12 | ||
|
Масса, кг, не более |
2,6 |
2,7 |
2,8 |
3,7 |
3,1 |
1,9 |
2,5 |
2,5 |
2,9 | |
|
Степень защиты от воды и пыли |
IP53 |
IP68 |
IP68 |
IP68 |
IP68 |
IP68 |
IP68 |
IP68 | ||
|
Длина погружаемой части, мм |
от 150 до 2000 |
от 50 до 2000 |
от 100 до 2000 |
от 50 до 2000 |
259, 301, 359, 379 |
от 315 до 785 |
от 315 до 785 |
от 100 до 2000 | ||
|
Диаметр погружаемой части, мм |
9; 10; 11; 12; 14 |
9;11;12;14 |
10;12;14;15 |
11;12;14 |
18;24;32 |
16 |
16 |
3; 6 | ||
|
Материал защитной арматуры |
сталь 0H18N10T |
Сталь H25N20S2, H18JS |
Сталь 0H18N10T |
Сталь 15ХМ |
Сталь 15ХМ 0H18N10T |
Сталь 0H18N10T |
Сталь ХН78Т, 0H18N10T | |||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 до 95 при +35°С | |||||||||
|
Средний срок службы, лет |
12 | |||||||||
|
Наработка на метрологический отказ, ч |
60000 | |||||||||
|
Маркировка взрывозащиты |
Ex ia I Ma ; 0Ex ia IIC T6Ga; Ex iaIIIC 85°CDa |
Ex d I Mb X; 1 Ex d IIC T6Gb X; Ex tb IIIC 85°C DbX | ||||||||
|
Наименование характеристики |
Значение ха |
рактеристики для модификаций | |
|
PTOP-453 |
PTOP-533 |
PTOP-186 | |
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||
|
Время термической реакции, to,9 в воде, не более, с |
от 5 до 12 |
5 |
от 5 до 12 |
|
Масса, кг, не более |
1,0 |
2,6 |
1,8 |
|
Степень защиты от воды и пыли |
IP53 |
IP53 |
IP53 |
|
Длина погружаемой части, мм |
от 250 до 700 |
от 50 до 2000 |
от 50 до 700 |
|
Диаметр погружаемой части,мм |
3; 4,5; 6 |
3 |
3; 6 |
|
Материал защитной арматуры |
Нержавеющая сталь 0H18N10T | ||
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность, % |
от -50 до +80 до 95 при +35 | ||
|
Средний срок службы, лет |
12 | ||
|
Наработка на метрологический отказ, ч |
60000 | ||
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Термопреобразователь |
В соответствии с заказом |
1 шт. | |
|
Паспорт |
О230-40511-002ПС |
1 экз. |
На каждый термопреобразователь |
|
Руководство по эксплуатации |
О230-40511-002РЭ |
1 экз. |
1 экз. на партию идентичных термопреобразователей, отгружаемых в один адрес |
|
Гильза защитная Зажимное крепление Фланцевое крепление |
* * * | ||
|
*По дополнительному запросу | |||
отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления погружным ТОР, РТОРГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 26.51.51-002-11517781-2017 Термопреобразователи сопротивления погружные ТОР, РТОР. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, Город Москва, пр-т Ленинградский, д. 57,
э. цокольный, п. II, ком 15, оф. 1
Адрес места осуществления деятельности: 141402, Московская область, г. Химки,
ул. Энгельса, д. 7/15, пом.10
Телефон (факс) .(495) 543-88-54, (495) 545-28-94
E-mail 7@olil.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес:190005, г. Санкт- Петербург, Московский пр., д.19
Телефон (факс) (812) 251-76-01, (812) 713-01-14
Web-сайт www.vniim.ru E-mail info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
