МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений Ns 57826 «Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому ре1улированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ИСТА-РУС» от 8 февраля 2017 г. № 320 приказываю:

• 1. Внести изменения в описание типа на счетчики холодной и горячей воды крыльчатые domaqua m, М-Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59828-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 57826 «Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59828-15, в связи с изменением документа на поверку с МИ 1592-99 «Рекомендация. Счетчики воды. Методика поверки» на МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений.

Счетчики воды. Методика поверки».

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление

  типа ередстаа измерений .jl выдачу его

  свидетельства с описанием

  юридическому лицу или ин г                 J                            ранится в системе электронного документооборота

  ениадя^етоящегочня^^        з а собой.

  /Л/

  Сертификат: 61DA1E000300E901C1ED

  Кому выдан: Голубев Сергей Сергеевич           ^v _rfna’"^1HW°

  Действителен; с 17.11.2016 до 17.11.2011 - L

  х.              I..             Vwf -ill'¹"    ✓

  4. Контроль за испол!

  Заместитель Руководителя

  Ж

  \1ф.С.Голубев d

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» марта 2017 г. №402

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т

Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т (далее - счетчики) предназначены для измерения объема холодной и горячей воды протекающей по трубопроводу.

Счетчики состоят из корпуса, в проточной части которого под действием потока воды вращается крыльчатка, и счетного устройства, редукторный механизм которого связан с крыльчаткой через червячную пару или магнитную муфту. Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где вращается крыльчатка, и поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему воды. Вращение крыльчатки через червячную пару или магнитную муфту передается редукторному механизму. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объема протекающей воды в м ³.

Счетчики могут комплектоваться импульсным модулем, М-BUS модулем, радиомодулем.

Общий вид счетчиков представлен на рисунке 1. Фото мест пломбировки от несанкционированного доступа представлено на рисунке 2.

domaqua m                             M-T

Рисунок 1 - Общий вид счетчиков

M-T

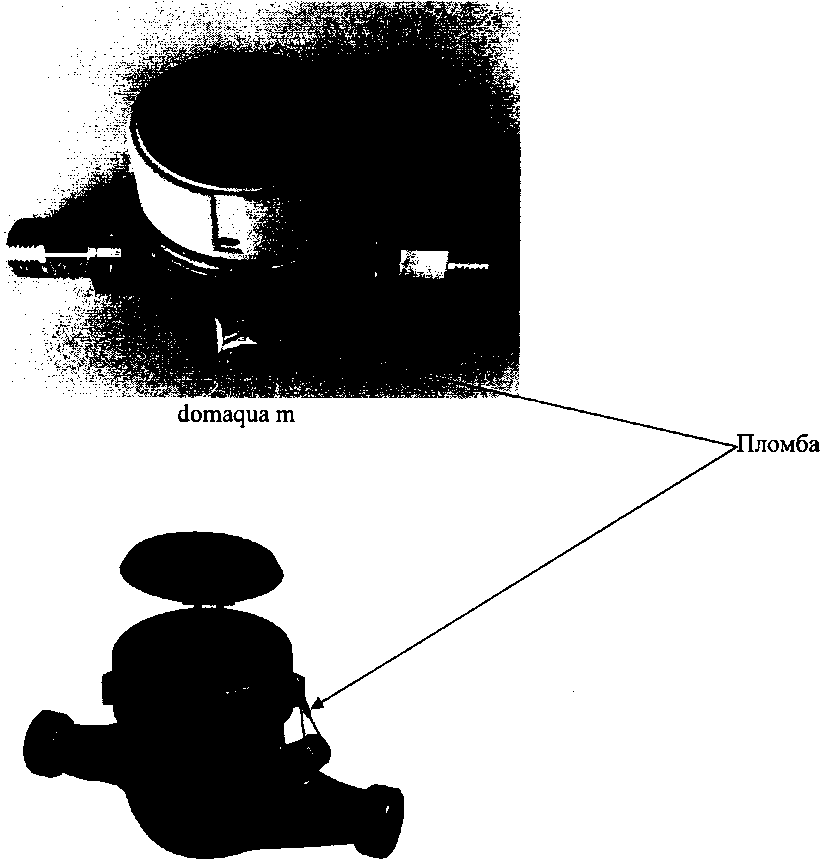

Рисунок 2 - Фото мест пломбировки счетчиков

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики domagua m и М-Т

Таблица 2-Метрологические характеристики domagua m

Таблица 3 - Метрологические характеристики М-Т

Таблица 4 - Основные технические характеристики domagua m и М-Т

Таблица 5 - Основные технические характеристики domagua m

Таблица 6 - Основные технические характеристики М-Т

наносится на корпус счетчика методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

осуществляется по документу МИ 1592-2015 «Рекомендация. Счетчики воды. Методика поверки».

Основные средства поверки:

- поверочные расходомерные установки с диапазоном расхода от 0,01 до 30 м³/ч, пределы допускаемой погрешности +0,6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в раздел 12 руководства по эксплуатации.

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

МОЗМ МР №49-1 Международная рекомендация. Счетчики для измерения холодной воды питьевой и горячей воды. Часть 1: Метрологические и технические требования

Техническая документация фирмы-изготовителя*.

«Diehl Metering GmbH» (торговая марка «ISTA, ISTA-RUS»), Германия Industriestrasse 13, 91522, Ansbach

Тел. +49 981 18 06-0

Факс+49 981 18 06-615

Официальный представитель фирмы «Diehl Metering GmbH»

(торговая марка «ISTA, ISTA-RUS»), Германия

ООО «ИСТА-РУС»

ИНН 7717107039

Адрес: 129085, Россия, г.Москва, Проспект Мира, д.101, стр.2

Тел. /Факс.+7 495 980-51-12

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел. +7 (495) 437-55-77 Факс: +7 (495) 437-56-66 E-mail: office@vniims.ru www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
