ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахографы «ШТРИХ-TaxoRUS»

Тахографы «ШТРИХ-Тахо RUS» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСс/gPS.

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.

Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам. Для измерений температуры жидких, газообразных и сыпучих неактивных сред используется датчик температуры цифровой «ШТРИХ ДТ» (рег. № 73182-18), подключенный к тахографам по проводному последовательному интерфейсу RS-485. Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA( М), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Конструктивно тахографы представляют собой моноблок с блоком средства криптографической защиты информации тахографа (блок СКЗИ) и навигационной и связной (опционально) антеннами. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.

Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

• - количество импульсов на один километр пройденного пути: от 1000 до 64255;

• - амплитуда логической единицы не менее 3,8 В (максимальное значение указано в руководстве по эксплуатации);

• - минимальная длительность импульса не менее 200 мкс;

• - амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);

• - время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;

• - джиттер (среднее квадратическое значение) фронта не более 10 мкс.

Тахографы выпускаются в двух модификациях:

• - SM 10042.00.00-13 - металлический корпус;

• - SM 100.42.00.00.14 - пластиковый корпус.

Каждая модификация выпускается в двух исполнениях. Исполнения отличаются возможностью передачи данных по каналу GSM/GPRS.

Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшими сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.

Таблица 1

После окончании срока действия ключей блока СКЗИ, блок выдает информацию тахографам о блокировке ключей, прекращая электронную подпись измеряемых данных Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.

Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.

Таблица 2

Общий вид тахографов представлен на рисунках 1-3.

Модификация SM 10042.00.00-13             Модификация SM 100.42.00.00.14

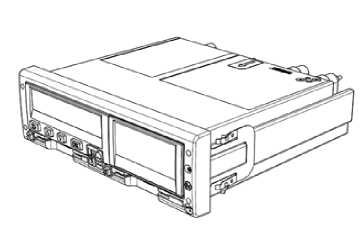

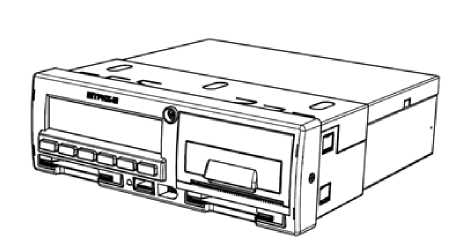

Рисунок 1 - Общий вид тахографов

Место нанесения знака утверждения

Места пломбировки от несанкционированного доступа

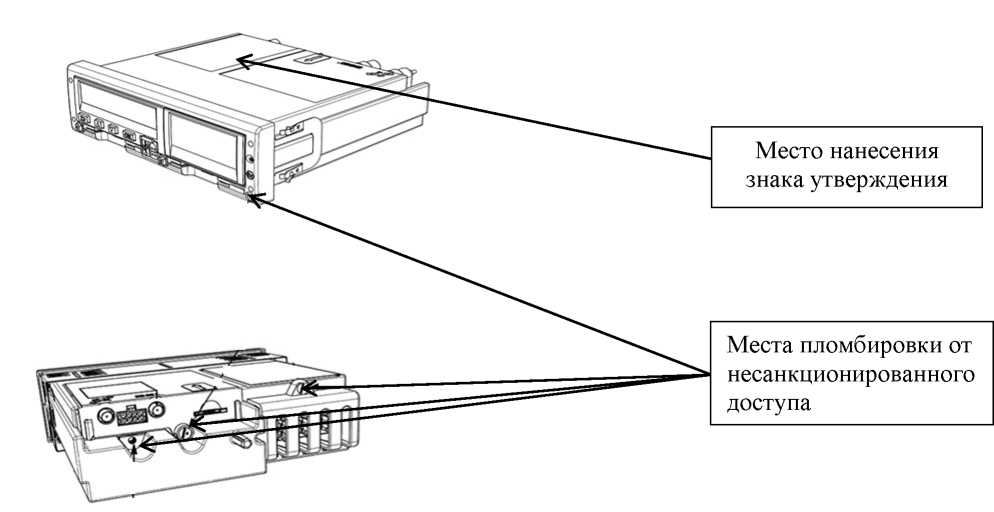

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа модификации SM 10042.00.00-13

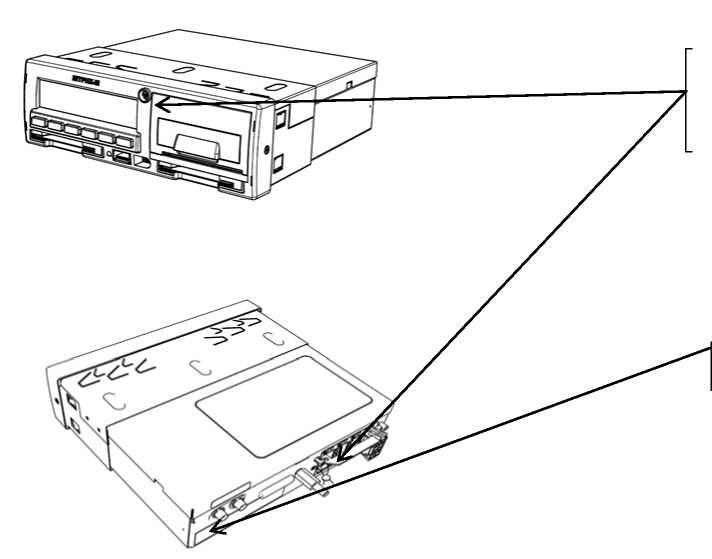

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа модификации SM 100.42.00.00.14

Тахографы работают под управлением специализированного программного обеспечения (ПО) «Shtrih ТахоRUS».

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографов в виде наклейки.

Таблица 6 - Комплектность тахографов

осуществляется по документу 651-15-52 МП «Тахографы «ШТРИХ-ТахоRUS». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.

Основные средства поверки:

- генератор сигналов произвольной формы 33522В, регистрационный № 53565-13 в Федеральном информационном фонде;

- частотомер универсальный CNT-91R, регистрационный № 41567-09 в Федеральном информационном фонде;

- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный № 60738-15 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма или делается запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Тахографы «ШТРИХ-TaxoRUS». Технические условия. ТУ 4573-066-52375904-2013

Общество с ограниченной ответственностью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель»)

ИНН 7726291497

Юридический адрес: 115191, г. Москва, Холодильный пер. д. 3, корп.1 стр.3

Почтовый адрес: 115280, г. Москва, ул. Ленинская слобода, д.19, стр. 4

Телефон (факс): +7 (495) 787-60-90; +7 (495) 787-60-99

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, область Московская, район Солнечногорский, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон (факс): +7 (495) 526-63-00; +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013.
