ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Вычислители УВП-280 предназначены для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влагосодер-жания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.

Описание средства измерений

Принцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, разности давлений их преобразовании в значения физических величин и вычислении расхода, количества среды и количества тепловой энергии.

Вычислитель УВП-280 состоит из блока вычислений (далее - БВ) и периферийного интерфейсного контроллера (далее - ПИК).

ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации, работу с внешними устройствами и индикацию результатов измерений и вычислений на показывающем устройстве.

Вычислители УВП-280 имеют две модификации УВП-280А.01 и УВП-280Б.01. Модификации вычислителей УВП-280 отличаются конструктивным исполнением и количеством входов для подключения первичных преобразователей.

В модификации вычислителя УВП-280А.01 БВ и ПИК находятся в одном корпусе. В модификации вычислителя УВП-280Б.01 БВ и ПИК выполнены в отдельных корпусах, при этом блок ПИК выпускается в корпусе под названием ПИК3.01. Вычислители УВП-280Б.01 могут состоять только из БВ. Максимальное количество блоков ПИК3.01, подключаемых к одному БВ, равно четырем. Вычислители УВП-280А.01 и блоки БВ и ПИК3.01 вычислителей УВП-280Б.01 изготавливаются в пластмассовых корпусах для настенного монтажа или монтажа на DIN-рейку. Кроме этого, БВ может изготавливаться в конструктивном варианте для щитового монтажа.

К вычислителям УВП-280А.01 и УВП-280Б.01 может также подключаться контроллер KP-HART и адаптер АТП-01.

В качестве первичных преобразователей могут применяться преобразователи со следующими выходными сигналами:

• - термопреобразователи сопротивления с НСХ 50М, 100М, 50П, 100П, 500П, 1000П, PtlООО, Pt500, PtlOO, Pt50, 50Н, 100Н по ГОСТ 6651-2009;

• - преобразователи расхода (количества) с частотным или число-импульсным выходным сигналом, преобразователи плотности с частотным сигналом (в том числе с синусоидальным сигналом амплитудой от 0.02 до 5 В при использовании адаптера АТП-01), счетчики электрической энергии с импульсным выходом с частотой следования импульсов до 10 кГц;

• - преобразователи расхода, температуры, абсолютного/избыточного давления и разности давлений, влагосодержания, плотности, вязкости, калорийности, точки росы природного газа с выходным токовым сигналом 0-5, 0-20, 4-20, 20-4 мА;

• - преобразователи расхода, разности давлений, давления, температуры, влагосодержания, плотности, вязкости, калорийности, точки росы природного газа с протоколом HART (при использовании контроллера KP-HART);

• - преобразователи расхода, разности давлений, давления, температуры, влагосодер-жания, плотности, вязкости, калорийности, точки росы природного газа с цифровыми интерфейсами Ethernet, RS-232, RS-485 и протоколами Modbus RTU или Modbus/TCP.

Вычислитель поддерживает работу с газовыми хроматографами по цифровым интерфейсам Ethernet, RS-232, RS-485 (протоколы Modbus RTU или Modbus/TCP в режиме ведущего устройства).

По результатам измерений выходных электрических сигналов от первичных преобразователей вычислители УВП-280 проводят вычисления:

• - расхода и количества измеряемой среды при применении стандартных сужающих устройств по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005 (диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления, сопла ИСА 1932, сопла Вентури) и МИ 3152-08 (диафрагмы с угловым способом отбора давления, сопла ИСА 1932);

• - расхода и количества измеряемой среды при применении диафрагм серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013;

• - расхода и количества измеряемой среды при применении осредняющих напорных трубок ANNUBAR и ITABAR;

• - расхода и количества измеряемой среды при применении специальных сужающих устройств по РД 50-411-83;

• - расхода и количества измеряемой среды при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом, преобразователей с цифровым выходом;

• - массы нефти и нефтепродуктов по ГОСТ Р 8.595-2004, ГОСТ Р 8.903-2015, ГОСТ Р 8.615-2005 и МИ 2693-2001;

• - массы газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов по ГОСТ Р 8.785-2012;

• - массы сырой нефти в соответствии с методикой измерений ФР.1.29.2016.24564;

• - плотности жидкостей при применении преобразователей плотности жидкости измерительных 7835;

• - тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412-97 и МИ 2451-98;

• - объема газов при стандартных условиях по ГОСТ 2939-63;

• - количества электрической энергии при подключении счетчиков электрической энергии с импульсным выходом.

Вычислители УВП-280 обеспечивают вычисление теплофизических свойств:

• - природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 и ГОСТ Р 8.662-2009;

• - сухого воздуха по ГСССД MP 112-2003;

• - влажного нефтяного газа по ГСССД MP 113-2003;

• - умеренно-сжатых газовых смесей по ГСССД МР 118-2005;

• - товарной нефти и нефтепродуктов по Р 50.2.076-2010;

• - воды, перегретого и сухого насыщенного пара по ГСССД МР 147-2008;

• - чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-2007;

• - гелиевого концентрата по ГСССД МР 232-2014 (плотность и коэффициент сжимаемости);

• - природного газа по ГОСТ Р 8.770-2011;

попутного нефтяного газа в соответствии с методикой измерений ФР.1.29.2016.25113.

Кроме этого, вычислители УВП-280 обеспечивают:

• - программирование схемы подсоединения первичных преобразователей к конкретным входам вычислителя УВП-280, настройку карты параметров трубопроводов, вывод текущих параметров и накопленных архивов на принтер и экран компьютера по запросу оператора через интерфейсы USB и Ethernet при помощи программы локального пульта;

• - хранение часовых, суточных и минутных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций по 10-ти трубопроводам с глубиной не менее 300 суток;

• - передачу архивных и текущих параметров в системы верхнего уровня по открытым и собственным протоколам связи через интерфейсы Ethernet, RS-232 и RS-485;

• - объединение в локальную сеть с целью совместного использования измеряемых и рассчитываемых параметров через интерфейсы Ethernet, RS-232 и RS-485;

• - подключение к локальным и глобальным сетям через порт Ethernet, либо через внешний GSM/GPRS-модем, подключаемый к порту RS-232;

• - перенос архивных параметров на внешний USB-флеш-накопитель (опционально);

• - хранение накопленной информации и работу часов реального времени в течение 5-ти лет при отключении сетевого питания;

• - работу с программой автоматического формирования базы архивных данных на компьютере через интерфейс Ethernet или GSM/GPRS;

• - проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода при работе в составе систем измерений количества нефти или нефтепродуктов (СИКН), систем измерений количества газа (СИКГ) и систем измерений количества воды (СИКВ).

Вычислитель соответствует требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013 к вычислительным устройствам, входящим в состав измерительных комплексов природного газа.

Фотографии общего вида вычислителей УВП-280 представлены на рисунках 1,2

Рисунок 1. Вычислитель УВП-280А.01

а) Блок вычислений

б) Блок ПИК3.01

Рисунок 2. Вычислитель УВП-280Б.01

Места нанесения клейм (наклеек и пломб) изображены на рисунках 3,4, 5.

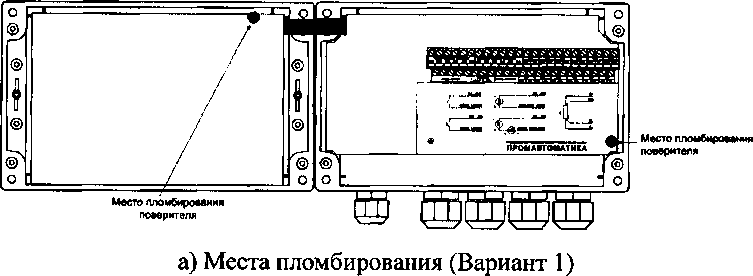

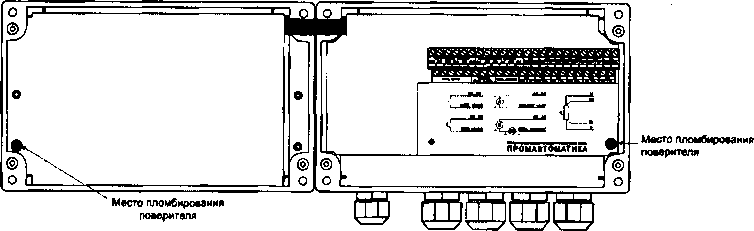

б) Места пломбирования (Вариант 2)

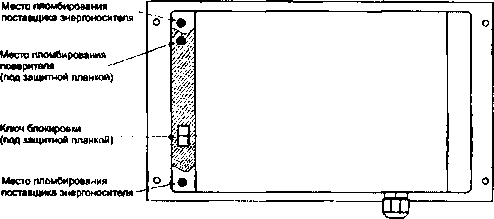

Место пломбирования поставщика энергоносителя Место пломбирования поверителя

(год защитной планкой)

б) исполнение для щитового монтажа

(вид сзади)

1 T "ULI 1 L I J   I ~Г

Mvcto ппомбирсыиий поставщика энергоносителя

Место пломбирована поставщика энергоносителя

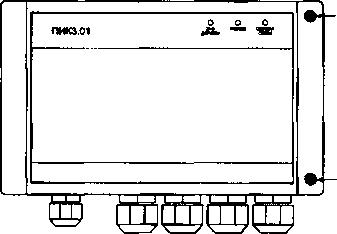

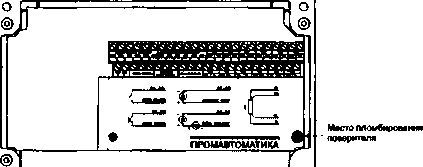

Рисунок 5. Места пломбирования блока ПИК3.01 вычислителя УВП-280Б.01

Программное обеспечение

В вычислителях применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Программное обеспечение вычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, влагосодержания, плотности, вязкости, калорийности, вычислений расхода и количества измеряемых сред, тепловой и электрической энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений настроек вычислителя в архивах, формирования выходных сигналов, настройки и проведения диагностики вычислителей.

Вычислители имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.

В вычислителях обеспечивается защита от несанкционированного доступа к запрограммированным параметрам измерительного комплекса. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели прибора и многоуровневой системы паролей.

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство вычислителя не производится.

Защита ПО вычислителей УВП-280 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации КГПШ 407374.001-01 РЭ и на лицевую панель вычислителя УВП-280 в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 208-015-2016 «Вычислители УВП-280. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.12.2016 г.

Основные средства поверки:

• - стенд СКС6 (Госреестр № 17567-09);

• - мера электрического сопротивления РЗ026-1 (Госреестр № 8478-81);

• - секундомер электронный с таймерным выходом СТЦ-2 (Госреестр № 12112-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к вычислителям УВП-280

ГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

КГПШ407374.001 ТУ. Вычислители УВП-280. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Специализированное конструкторское бюро «Промавтоматика» (ООО «СКВ «Промавтоматика»)

ИНН 7735079338

Адрес: 124498, г. Москва, Зеленоград, Георгиевский просп.,5

Тел. (495) 221-91-65

e-mail: root@skbpa.ru

web-сайт: www.skbpa.ru
