№123 от 30.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 134050
О внесении изменений в описание типа и переоформлении свидетельства об утверждении СИ
Регистраторы электрические событий цифровые РЭС-3
Приказы по основной деятельности по агентству Вн. Приказ № 123 от 30.01.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 января 2020 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 70678 «Регистраторы электрических событий цифровые РЭС-3» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Прософт-Системы» б/д № 2019-8829 и № 2019-8828, приказываю:
-
1. Внести изменения в описание типа на регистраторы электрических событий цифровые РЭС-3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71934-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу ПБКМ.421451.001-01 МП «Регистраторы электрических событий цифровые РЭС-3. Методика поверки», утвержденному ООО «ИЦРМ» 26 ноября 2019 г., и распространить действие данного документа на регистраторы электрических событий цифровые РЭС-3, находящиеся в эксплуатации и вновь изготавливаемые.
-
3. Переоформить свидетельство об утверждении типа № 70678 «Регистраторы электрических событий цифровые РЭС-3», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71934-18, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1O36E1B07EOFB80EA118900BCB6D09O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 05.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» января 2020 г. № 123
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы электрических событий цифровые РЭС-3 Назначение средства измеренийРегистраторы электрических событий цифровые РЭС-3 (далее - регистраторы) предназначены для измерений силы тока, напряжения, фазового сдвига, мощности, коэффициента мощности и частоты в одно- и трехфазных электрических сетях в определенные моменты времени и регистрации результатов этих измерений в штатных и аварийных ситуациях (регистрация «электрических событий») в оборудовании энергетических объектов.
Описание средства измеренийПринцип действия регистраторов заключается в аналого-цифровом преобразовании входных электрических сигналов и расчета на их основе текущих параметров электрического режима.
Регистраторы представляют собой промышленные, проектно-компонуемые, программно конфигурируемые, модульные средства измерений с функцией регистрации и хранения результатов измерений.
Обработка хранимой информации встроенными программными средствами позволяет определить интегральные значения электрических величин (силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрической мощности, параметров трехфазной сети и др.), характеризующих зарегистрированный процесс, на требуемом отрезке времени. Начало и продолжительность процесса записи (регистрации) определяются программными уставками. Передача измерительной информации во внешние информационные системы производится через сеть Ethernet.
Конструктивно, регистраторы выпускаются в трех исполнениях: переносном, стационарном (блочном) и шкафном.
Регистраторы состоят из:
-
- блока электроники;
-
- блока ввода дискретных сигналов;
-
- блока ввода аналоговых сигналов;
-
- блока ввода дискретных и аналоговых сигналов;
-
- блока сигнализации.
Общий вид регистраторов с указанием мест нанесения знака поверки и знака утверждения типа представлен на рисунках 1-3.

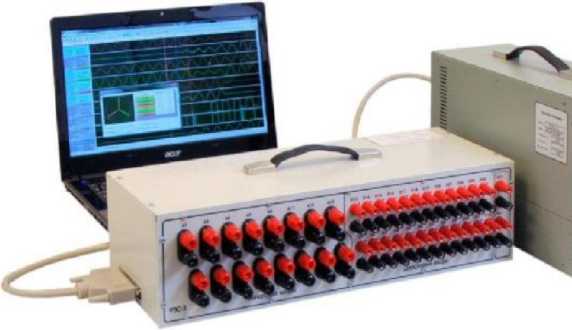

Рисунок 1 - Общий вид регистраторов в переносном исполнении

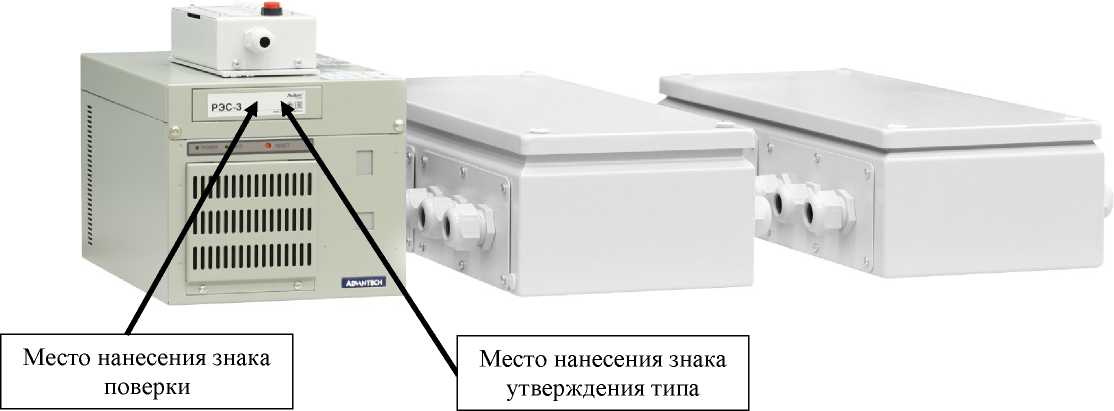

Рисунок 2 - Общий вид регистраторов в стационарном (блочном) исполнении

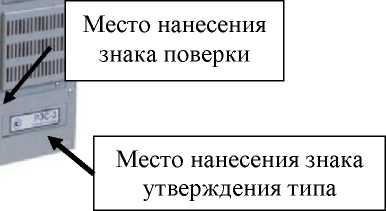

Место нанесения знака
поверки

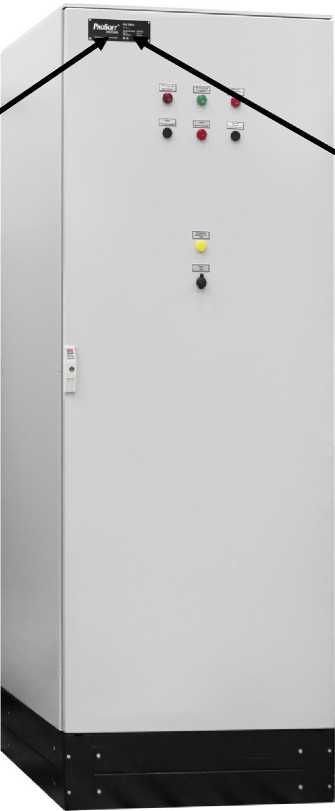

Рисунок 3 - Общий вид регистраторов в шкафном исполнении
Место нанесения знака
утверждения типа
Пломбирование регистраторов не предусмотрено.
Программное обеспечениеПрограммное обеспечение регистратора делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО допускает вносить изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО.
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
r2 |
|
Номер версии (идентификационные номер) ПО |
не ниже 1.4 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные признаки |
- |
Метрологические и технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики регистраторов П)
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерения приведенной1) у (%), абсолютной Д |
Примечание |
|
Напряжение постоянного тока |
±( от 5 до 200) мВ |
Y = ±0,4 |
- |
|
±( от 0,2 до 24) 8) В |
- | ||
|
±(от 1 до 250) В |
^нп4) = 110 В | ||
|
±(от 2,5 до 500) В |
инп = 220 В | ||
|
±(от 5 до 1000) В |
инп = 330 В | ||
|
Сила постоянного тока |
±5, ±20, ±75, ±150, ±250, ±500 мА 9) |
Y = ±0,4 |
1нп5) = диапазону измерения |
|
Действующее значение напряжения переменного тока |
от 5 до 200 мВ |
Y = ±0,4 |
- |
|
от 0,2 до 24 В 8) |
- | ||
|
от 1 до 250 В 10) |
ин6) = 100 В | ||
|
от 2,5 до 500 В |
- | ||
|
от 5 до 1000 В |
- | ||
|
Действующее значение силы переменного тока |
(от 0,01 до 2)-!н |
Y = ±0,4 |
1н7) = 1 А |
|
(от 0,05 до 10)-!н | |||
|
(от 0,1 до 20)-!н | |||
|
(от 0,2 до 40)-!н | |||
|
(от 0,01 до 2)-!н |
Y = ±0,4 |
1н = 5 А | |
|
(от 0,05 до 10)-!н | |||
|
(от 0,1 до 20)-!н |
Y = ±0,4 (от 0,1 до 10)-!н |
Окончание таблицы 2
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности измерения приведенной1) у (%), абсолютной Д |
Примечание |
|
Y = ±1 (от 10 до 20)-!н | |||
|
(от 0,2 до 40)-!н |
Y = ±0,4 (от 0,2 до 10)-!н | ||
|
Y = ±1 (от 10 до 40)1 | |||
|
Электрическая мощность2) |
(от 0,01 до 2,25)-!н •^н |
Y = ±0,6 |
1н = 1 А ин =100 В |
|
1н = 5 А ин =100 В | |||
|
Коэффициент мощности |
от -1 до +1 |
Д = ±0,01 |
- |
|
Частота переменного тока |
от 45 до 55 Гц |
Д = ±0,02 |
Диапазон показаний от 4 до 75 Гц |
|
Угол сдвига фаз3) |
от 0 до 360 ° |
Д = ±1 |
- |
|
Примечания
| |||
Таблица 3 - Технические характеристики регистраторов
|
Наименование характеристики |
Значение |
|
Количество электрически подключаемых аналоговых каналов, не менее |
64 |
|
Количество электрически подключаемых входных дискретных каналов, не менее |
256 |
|
Частота оцифровки входных, электрически подключаемых, регистрируемых сигналов, Гц на канал, не менее |
1000 |
|
Длительность записи доаварийного режима, с, не менее |
60 |
|
Длительность записи послеаварийного режима, мин, не менее |
59 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Длительность непрерывной записи аварийного режима, мин, не менее |
60 |
|
Отклонение шкалы системного времени от шкалы астрономического времени, при синхронизации по NTP, мс |
±1 |
|
Отклонение шкалы системного времени от шкалы астрономического времени, при синхронизации по IRIG-B, мкс |
±1 |
|
Отклонение шкалы системного времени от шкалы астрономического времени, при автономном хранении, с/сутки |
±1 |
|
Время готовности к работе, с, не более |
30 |
|
Суммарная длительность одновременно хранимых в энергонезависимой памяти осциллограмм, часов, не менее |
4 |
|
Параметры сети питания от источника постоянного тока: - напряжение постоянного тока, В |
от 120 до 370 |
|
Параметры сети питания от источника переменного тока: - напряжение переменного тока, В |
от 85 до 264 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность 1), Вт, не более |
100 |
|
Габаритные размеры (ширинахвысотахглубина) 2), мм, не более: - блок электроники |
196х170х287 |
|
- блок клеммного соединителя |
500x200x120 |
|
Масса3), кг, не более - РЭС-3-16 |
25 |
|
- РЭС-3-32 |
35 |
|
- РЭС-3-64 |
45 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от +1 до +45 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
|
- максимальная высота над уровнем моря, м |
2000 |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
25 |
|
Среднее время восстановления работоспособности по любой из выполняемых функций (замена модуля), мин, не более |
30 |
|
Примечания | |
| |
|
исполнений; при исполнении в электромеханическом шкафу за единый габарит принимается | |
|
размер шкафа; | |
|
3) номинальная масса для стационарного и переносного типов исполнения; масса | |
|
прибора в конкретной конфигурации и типе исполнения определяется индивидуально для | |
|
каждого прибора. | |
наносится на переднюю панель регистратора самоклеящейся этикеткой, на титульный лист эксплуатационных документов - типографским способом.
Комплектность средства измерений Комплект поставки регистраторов приведен в таблице 4.
Таблица 4 - Комплектность регистраторов
|
Наименование |
Количество |
|
Регистратор электрических событий цифровой РЭС-3 в составе:
|
1 шт. 1 комплект 1) 1 комплект 1) 1 комплект 1) 1 шт. 2) |
|
Электротехнический шкаф |
1 шт. 3) |
|
Руководство по эксплуатации |
1 шт. |
|
Формуляр |
1 шт. |
|
Руководство пользователя на программное обеспечение «SignW» |
1 шт. |
|
Методика поверки |
1 шт. 3) |
|
CD-диск с программным обеспечением и документацией в электронном виде |
1 шт. |
|
Запасные части и инструментальные принадлежности по Ведомости ЗИП |
1 комплект 4) |
|
Примечания:
| |
осуществляется по документу ПБКМ.421451.001-01 МП «Регистраторы электрических событий цифровые РЭС-3. Методика поверки», утвержденному ООО «ИЦРМ» 26.11.2019 г.
Основные средства поверки:
-
- комплекс программно-технический измерительный РЕТОМтм-61 (регистрационный номер в Федеральном информационном фонде 39508-08);
-
- установка многофункциональная измерительная СмС 256 (регистрационный номер в Федеральном информационном фонде 26170-09);
-
- прибор электроизмерительный эталонный многофункциональный
Энергомонитор 3.1Км Ем3.1Км-02 (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус регистратора, как показано на рисунках 1-3.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к регистраторам электрических событий цифровым РЭС-3ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
РД 34.35.310-97 Общие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем
ПБКм.421451.001 ТУ Регистраторы электрических событий цифровые РЭС-3. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а
Телефон: +7 (343) 356-51-11
Факс: +7 (343) 310-01-06
Web-сайт: www.prosoftsystems.ru
E-mail: info@prosoftsystems.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«30» января 2020 г.
