Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2387
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра»
Назначение средства измеренийКомплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) радиолокационным методом в зоне контроля, измерений текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), и отображенного на кадре фото-видеофиксации.
Описание средства измеренийПринцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры.
Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом в зоне контроля основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).
Комплексы состоят из распознающей камеры, обзорной камеры, вычислительного модуля, блока питания, приемника временной синхронизации, радиолокационного модуля и установочного комплекта, приведенных на рисунке 1. Комплексы устанавливаются в непосредственной близости от зоны контроля с помощью установочного комплекта.
Правила установки комплексов определяются местом эксплуатации и изложены в руководстве по эксплуатации.
Распознающая камера (далее - РВ) предназначена для фото-видеосъемки зоны контроля и автоматического формирования кадров с изображением объекта крупным планом с внесением в них данных о дате, времени и другой служебной информации.
Обзорная камера (далее - ОВ) предназначена для фото-видеосъемки зоны контроля. Вычислительный модуль (далее - ВМ) предназначен для обработки полученной информации.
Радиолокационный модуль предназначен для измерений скорости движения ТС.
Блок питания (далее - БП) предназначен для обеспечения составных частей комплексов стабилизированным питанием от сети переменного тока, искро- грозозащиты, защиты от перенапряжения и обеспечения подключения комплексов к внешней информационной сети.
Общий вид комплексов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунках 2-3.

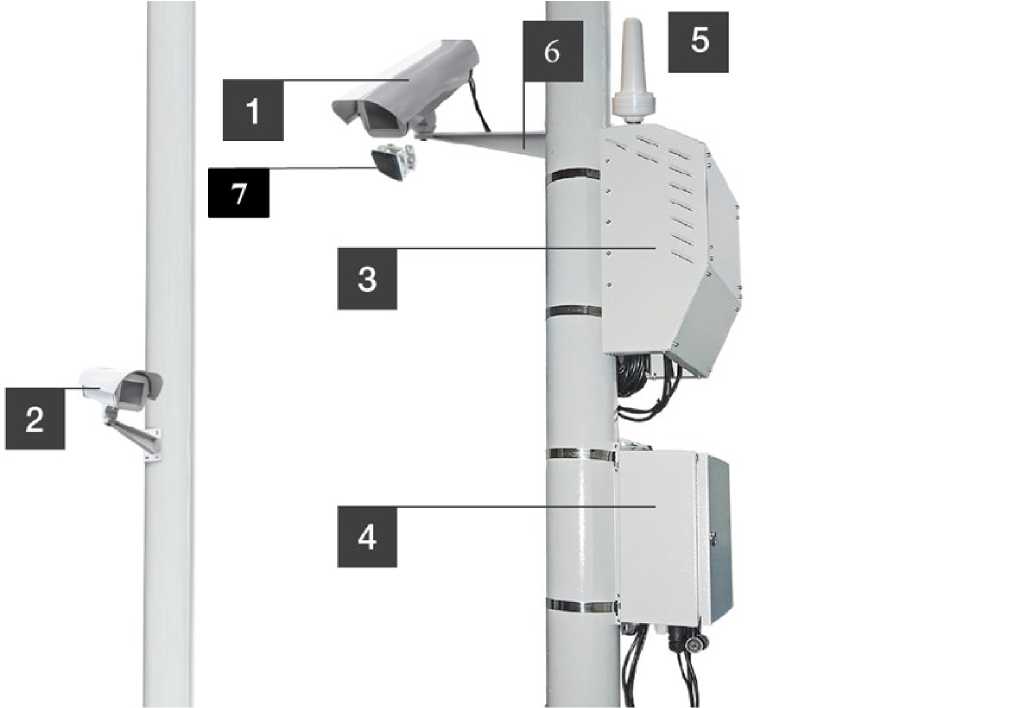

Рисунок 1 - Общий вид комплексов:
1 - распознающая камера, 2 - обзорная камера,
3 - вычислительный модуль, 4 - блок питания,
5 - приемник временной синхронизации,
6 -установочный комплект, 7 - радиолокационный модуль.

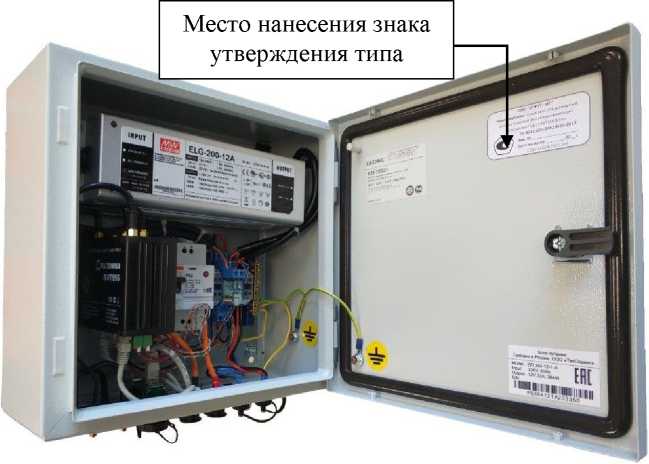

Рисунок 2 - Общий вид блока питания
Места пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид вычислительного модуля
Программное обеспечениеКомплексы работают под управлением специализированного программного обеспечения «Zebra». Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zebra.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.001 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU), с |
±1 |
|
Диапазон измерений скорости движения ТС радиолокационным методом, км/ч |
от 1 до 250 включ. |
|
Пределы допускаемой погрешности измерений скорости движения ТС радиолокационным методом: - абсолютной, в диапазоне от 1 до 100 км/ч включ., км/ч |
±1 |
|
- абсолютной, в диапазоне св. 100 до 200 км/ч включ, км/ч |
±2 |
|
- относительной, в диапазоне св. 200 до 250 км/ч включ., % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот излучения радиолокационного |
24,15 ± 0,10 |
|
модуля, ГГц | |
|
Габаритные размеры, мм, не более | |
|
- вычислительный модуль | |
|
- высота |
305 |
|
- ширина |
295 |
|
- длина |
145 |
|
- блок питания | |
|
- высота |
330 |
|
- ширина |
300 |
|
- длина |
160 |
|
- распознающая камера | |
|
- длина |
430 |
|
- диаметр |
100 |
|
- радиолокационный модуль | |
|
- высота |
44 |
|
- ширина |
213 |
|
- длина |
155 |
|
Масса, кг, не более | |
|
- вычислительный модуль |
6 |
|
- блок питания |
8,5 |
|
- распознающая камера |
2 |
|
- радиолокационный модуль |
1,3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность при температуре 30 °С, %, не | |
|
более |
90 |
|
- атмосферное давление, кПа |
от 62 до 107 |
|
Питание от сети переменного тока: | |
|
напряжение, В |
от 187 до 264 |
|
частота, Гц |
50±1 |
|
Питание от сети постоянного тока, В |
от 10 до 34 |
|
Потребляемая мощность, В^А, не более |
150 |
наносится на корпуса ВМ и БП в виде наклейки, а на титульный лист руководства по эксплуатации АЗ.001.РЭ и паспорта АЗ.001.ПС методом печати.
КомплектностьТаблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Вычислительный модуль |
1 шт. | |
|
Блок питания |
1 шт. | |
|
Распознающая камера |
1 шт. | |
|
Обзорная камера |
1 шт. | |
|
Радиолокационный модуль |
1 шт.* | |
|
ИК-прожектор |
1 шт. | |
|
Приемник временной синхронизации |
1 шт. | |
|
Установочный комплект |
1 компл. | |
|
Комплект кабелей |
1 компл. | |
|
Стандартное ПО (OC Linux, W7 x64, WS 2008, WS 2012)* |
1 шт. | |
|
Специализированное ПО «Zebra» |
1 шт. | |
|
Паспорт |
АЗ.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
АЗ.001.РЭ |
1 экз. |
|
Методика поверки |
651-20-056 МП |
1 экз. |
|
* - определяется заказчиком или проектом | ||
осуществляется по документу 651-20-056 МП «ГСИ. Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 02.10.2020.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационно фонде;
- имитаторы параметров движения транспортных средств «САПСАН 3М», регистрационный номер 73015-18 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам стационарным с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра»
ТУ 4012-001-14529610-2017 «Стационарный комплекс автоматической фотовидеофиксации нарушений ПДД «Автозебра». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «СПРУТ - Информационные Технологии» (ООО «СПРУТ - ИТ»)
ИНН 0323399456
Адрес: 670013, г. Улан-Удэ, ул. Ключевская, д.76а, блок 2, оф. 18
Телефон: +7 (3012) 579-917
Web-сайт: sprut-it.ru
E-mail: sprut-it@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-46
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
