№1576 от 22.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 190884
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Газоанализаторы "Сенсон"
Приказы по основной деятельности по агентству Вн. Приказ № 1576 от 22.09.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2020 г. № 1576
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы "Сенсон"
Назначение средства измеренийГазоанализаторы "Сенсон" (далее - газоанализаторы или приборы) предназначены для непрерывных автоматических измерений концентраций горючих (H2, CH4, C3H8, паров углеводородов С2-С10) и токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, пары C2H5OH, пары CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и светового сигналов) при превышении концентрации контролируемых веществ установленных для них пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов "Сенсон" основан на измерении концентрации контролируемых веществ газочувствительными сенсорами и преобразовании данных в пропорциональные унифицированные электрические сигналы для их дальнейшей передачи во внешние системы автоматики.
Газоанализаторы "Сенсон" состоят из измерительной части (интеллектуального сенсорного модуля) и интерфейсной части. Интеллектуальный сенсорный модуль состоит из газочувствительного сенсора и электронной платы, в которой происходит преобразование аналогового сигнала от сенсора в электрический цифровой сигнал. В интерфейсной части прибора происходит преобразование значения концентрации, полученной от интеллектуального сенсорного модуля в требуемый стандарт цифрового сигнала для передачи в системы автоматики, индикации, а также сигнализации и хранения данных.
Газоанализаторы "Сенсон" выпускаются в следующих модификациях: переносные приборы с автономным питанием и стационарные - с внешним питанием. Приборы имеют модульную конструкцию. Набор модулей зависит от конструктивного исполнения прибора и условий эксплуатации.
Корпуса приборов изготавливаются из ударопрочной пластмассы или металла. Приборы имеют встроенную одно или двух пороговую звуковую и световую сигнализации (порог 1-предупреждение, порог 2- авария), настраиваемые при выпуске из производства - для горючих газов 10 и 20 % НКПР, для токсичных газов 1 ПДК, для кислорода 18 и 23 % об. доли. По требованию заказчика предусмотрена возможность перенастройки порогов срабатывания сигнализации, в пределах диапазонов измерений контролируемых веществ.
Газоанализаторы имеют выходы:
-
- токовый аналоговый выход от 4 до 20 мА;
-
- цифровой выход;
-
- реле для включения внешних систем автоматики.
В газоанализаторе используются газочувствительные сенсоры следующих типов:
-
- по каналам измерений NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, паров C2H5OH и CH3OH, а также кислорода (О2) - электрохимические и фотоколориметрические;
-
- по каналам измерений СО2, СН4, С3Н8, СН - оптические;
-
- по каналам измерений H2, Не, CH4, C3H8, C2H5OH, СН (сумма углеводородов С2-С10) -термокаталитические, полупроводниковые, термокондуктометрические, фотоионизационные;
-
- по каналу О2 - электрохимические и термомагнитные;
-
- по каналу Н2 - электрохимические.
Газоанализаторы "Сенсон", выполненные во взрывозащищенном исполнении, соответствуют ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013.
Обозначение модели газоанализатора и его конструктивного исполнения осуществляется буквенными и цифровыми дополнениями к названию "Сенсон", в соответствии с таблицей 1.
Таблица 1 - Обозначения моделей газоанализаторов "Сенсон"
|
Буквенное обозначение в добавлении к названию газоанализатора |
Описание |
|
В |
Индивидуальный газоанализатор с автономным питанием (прибор индивидуального применения) |
|
М |
Переносной многоканальный газоанализатор с автономным питанием (мультигазовый) |
|
СВ |
Газоанализатор с внешним питанием, с цифровым и аналоговым выходными сигналами и с дополнительными возможностями управления местной системой автоматики и сигнализации |
|
СД |
Газоанализатор с внешним питанием, с цифровым и аналоговым выходными сигналами, с внешней индикацией показаний |
|
СМ |
Газоанализатор (интеллектуальный сенсорный модуль) с внешним питанием, с цифровым выходным сигналом и внешней индикацией показаний |
|
Примечание: Буквенное обозначение модели вводится в название газоанализатора через тире, например: "Сенсон-В", "Сенсон-СВ", "Сенсон-СД", "Сенсон-СМ", "Сенсон-М". за ним может указываться цифровое и буквенное обозначение конструктивного исполнения или Ех-маркировка (Exi - искробезопасные цепи и Exd - взрывонепроницаемая оболочка, РВ - рудничное исполнение) в соответствии с конструкторской документацией. | |
Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа путем наклейки специальной пломбы на одно из винтовых соединений корпуса. Допускается другие способы пломбирования, обеспечивающие защиту от несанкционированного доступа.
Общий вид газоанализаторов "Сенсон" и схемы пломбировки от несанкционированного доступа представлены на рисунках 1-7.

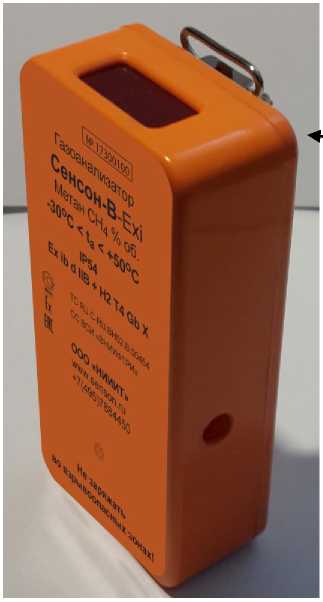

Рисунок 1 - Общий вид модели В (индивидуального).
Место
пломбирования
Место
пломбирования

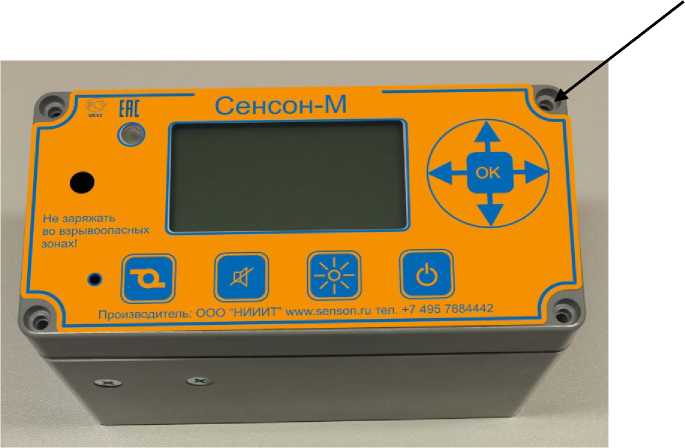

Рисунок 2 - Общий вид модели М (мультигазового переносного).
Авария
щео)
Г азоанализатор
Порог 2
Сенсон-СВ-Exi
СН2О формальдегид мг/м3
ООО «нииит»
www senson.ru теп. +7 495 7884450
-40°С < ta < +50°С
1Ех iadllCT4Gb
IP65
4-20 мА
RS-485
Порог
S •
©fifflf
ТС RU C-RU ВН02.В.00454 ОС ВСИ «ВНИИФТРИ»
Сигнальная цепь Ц: 16 В
I, 220 мА
С(: 75пФ
L,: <0,1 мкГн
Место пломбирования

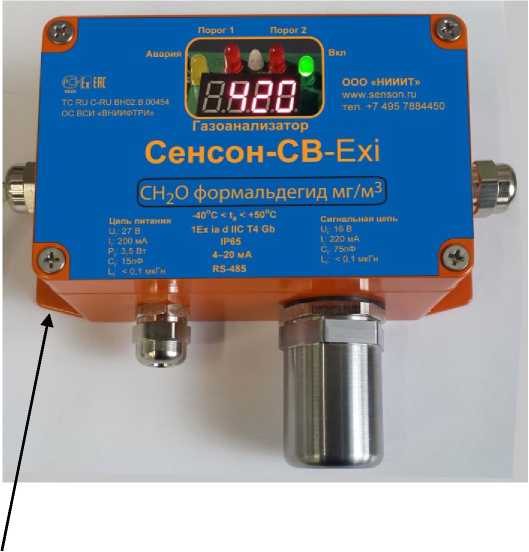

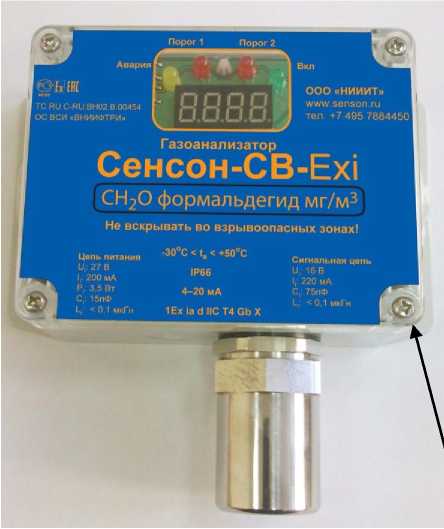

Рисунок 3 - Общий вид модели СВ (в пластмассовом или металлическом корпусах).

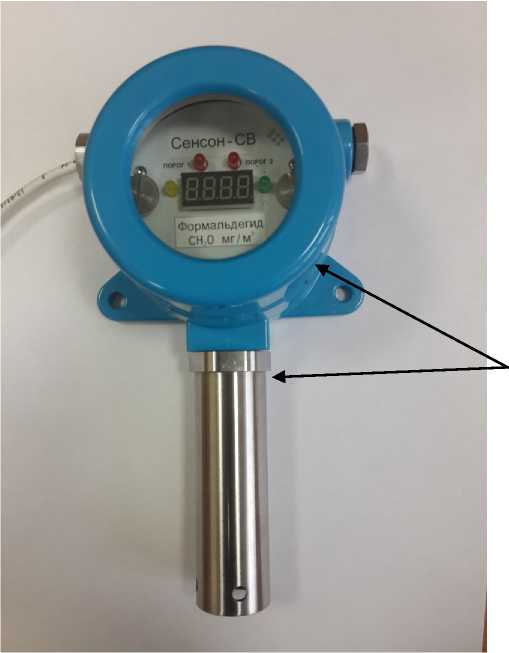

Рисунок 4 - Общий вид модели СВ (в металлическом взрывозащищенном корпусе Exd).
Места пломбирования
Сигнальная цепь
ОС 8СИ «ВНИИфТРИ»
Г азоанализатор
CHjO формальдегид мг/м3
СН2О формальдегид мг/м3
-30% < t, < +50°С
Не вскрывать во взрывоопасных зонах!
Сигнальная цепь Ц; 16 В
I,: 220 мА Ср75пФ Ц: < 0.1 мкГц
Ц: 27 В I, 200 мА
Р, 3.5 Вт С,: 15пФ
L, •= 0.1 мкРн
ООО «нииит»
www.sensDn.ru тел. +7 495 7884450
Газоанализатор
Сенсон-СД-Exi
ТС RU C-RU ВН02 В 00454 ОС ВСИ «ВНИИФТРИ!
Не вскрывать во взрывоопасных зонах! питания -40°С < ta < +50°С
1ExiadllC Т4 Gb
Вт 1Р66
ООО «НИИИТ»
www.senson.ru тел. +7 495 7884450
Газоанализатор
Сенсон-СД-Exi
Место пломбирования

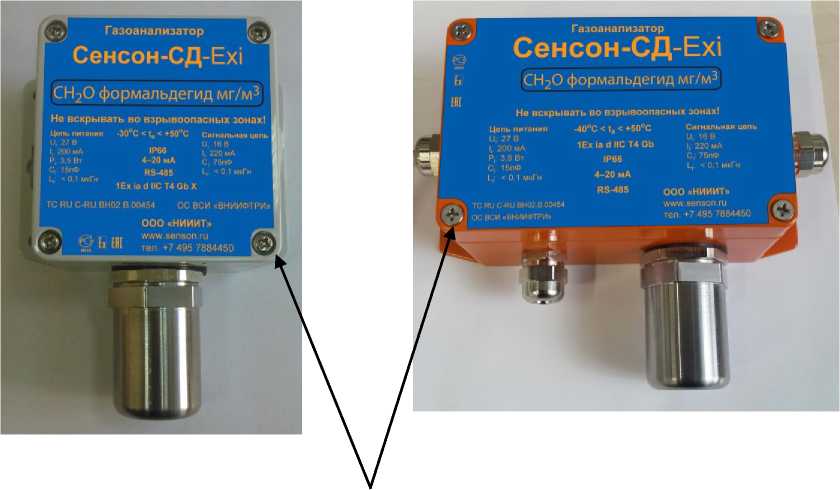

Рисунок 5 - Общий вид модели СД (в пластмассовом или металлическом корпусах).
Место пломбирования

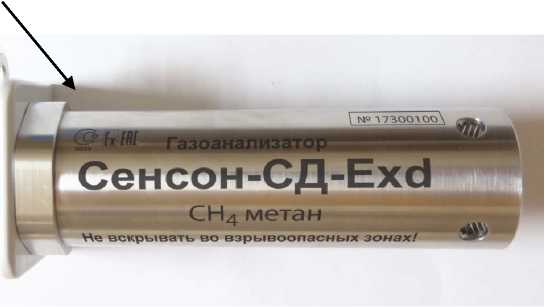

Рисунок 6 - Общий вид модели СД (в металлическом взрывозащищенном корпусе Exd).

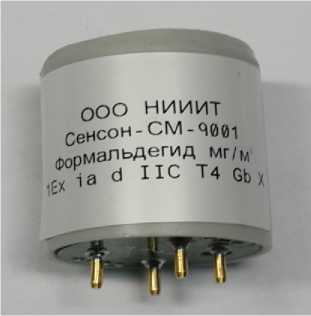

Рисунок 7 - Общий вид модели СМ (интеллектуальный сенсорный модуль).
Пломбирование модели СМ не предусмотрено.
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов. Внешняя программа служит для связи ПК и встроенными накопителями (памятью) приборов. Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Микропрограмма записывается в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Встроенное ПО идентифицируется посредством отображения номера версии и контрольной суммы на дисплее газоанализаторов или подключенного ПК при включении питания после запроса через меню.
Идентификационные данные программного обеспечения приведены в таблице 2.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модели газоанализаторов | ||||
|
СМ |
СД |
СВ |
М |
В | |
|
Идентификационное наименование ПО |
ISMSM |
ISMIM |
ISMBX |
ISMCM |
ISMVX |
|
Номер версии (идентификационный номер) ПО, не ниже |
206 |
404 |
204 |
903 |
709 |
|
Цифровой идентификатор ПО |
2685202 |
819498 |
2596454 |
7382351 |
199139 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
Примечание - Значение цифрового идентификатора ПО, приведенного в таблице, относится к файлу ПО в таблице 2.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики для газоанализаторов с электрохимическими, фо-тоионизационными и термокондуктометрическими сенсорами.
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности (60), % |
|
Азота диоксид NO2 |
от 0,010 до 10 мг/м3 |
±25 |
|
от 0,10 до 30 мг/м3 |
±15 | |
|
от 10 до 500 мг/м3 |
±10 | |
|
Азота оксид NO |
от 0,010 до 5 мг/м3 |
±25 |
|
от 0,10 до 30 мг/м3 |
±15 | |
|
от 10 до 1000 мг/м3 |
±10 | |
|
Аммиак NH3 |
от 0,010 до 10 мг/м3 |
±25 |
|
от 0,10 до 200 мг/м3 |
±15 | |
|
от 10 до 1500 мг/м3 |
±10 |
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности (60), % |
|
Водород H2 |
от 0,0010 до 1,0 об. доля, % |
±15 |
|
от 0,010 до 4,0 об. доля, %*) |
±10 | |
|
от 1,00 до 100 об. доля, % |
±5 | |
|
Водород хлористый HCl |
от 0,010 до 30 мг/м3 |
±25 |
|
Гелий He |
от 1,0 до 100 об. доля, % |
±20 |
|
Кислород O2 |
от 0,010 до 1,0 об. доля, % |
±10 |
|
от 0,100 до 30 об. доля, % |
±5 | |
|
от 1,00 до 100 об. доля, % |
±1 | |
|
Метанол CH3OH |
от 0,10 до 30 мг/м3 |
±20 |
|
Сероводород H2S |
от 0,010 до 3,0 мг/м3 |
±20 |
|
от 0,10 до 30 мг/м3 |
±10 | |
|
от 1,0 до 200 мг/м3 |
±10 | |
|
Серы диоксид SO2 |
от 0,010 до 3,0 мг/м3 |
±15 |
|
от 0,10 до 30 мг/м3 |
±10 | |
|
от 1,0 до 300 мг/м3 |
±10 | |
|
Углерода диоксид СО2 |
от 100 до 2000 мг/м3 |
±20 |
|
от 0,010 до 5 об. доля, % |
±15 | |
|
от 1,0 до 100 об. доля, % |
±10 | |
|
Углерода оксид CO |
от 0,010 до 10 мг/м3 |
±20 |
|
от 0,10 до 300 мг/м3 |
±10 | |
|
от 10 до 3000 мг/м3 |
±10 | |
|
Формальдегид H2CO |
от 0,10 до 30 мг/м3 |
±25 |
|
Хлор CI2 |
от 0,010 до 3,0 мг/м3 |
±20 |
|
от 0,10 до 30 мг/м3 |
±10 | |
|
Примечание. *) Для электрохимических сенсоров на водород, концентрации более 2,0 об. доля, % используют ГСО-ПГС на основе азота. | ||
Таблица 4 - Метрологические характеристики для газоанализаторов с оптическими сенсорами
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности (60), % |
|
Метан CH4 (НКПР=4,40 %) |
от 0,0010 до 1,0 об. доля, % |
±10 |
|
от 0,010 до 5,0 об. доля, %*) |
±10 | |
|
от 1,00 до 100 об. доля, % |
±5 | |
|
Пропан C3H8 (НКПР=1,70%) |
от 0,0010 до 1,7 об. доля, %*) (от 0,060 до 100% НКПР) |
±10 |
|
Углеводороды СН (С2-С10) (НКПР пропана = 1,70 %)**) (НКПР гексана = 1,00 %) |
от 50 до 3000 мг/м3 |
±25 |
|
от 0,050 до 1,0 об. доля, %*) (от 5,0 до 100% НКПР) |
±10 | |
|
Этанол C2H5OH (НКПР=3,10 %) |
от 50 до 5000 мг/м3 |
±25 |
|
от 0,010 до 1,55 об. доля, %*) (от 0,32 до 50% НКПР) |
±15 | |
|
Примечание. *)Для концентраций более 50 % НКПР используют ГСО-ПГС на основе азота по ГОСТ Р 8.776-2011 | ||
**)Калибровка канала углеводородов по умолчанию проводится по пропану, при заказе - по гексану, с отметкой в паспорте по какому компоненту проведена калибровка.
В случае индикации на дисплее значений в единицах НКПР, перевод концентрации в единицы НКПР по ГОСТ 30852.19-2002
Таблица 5 - Метрологические характеристики для газоанализаторов с термокаталитическими и полупроводниковыми сенсорами
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности (60), % |
|
Водород H (НКПР=4,00 %) |
от 0,0010 до 1,0 об. доля, % |
±15 |
|
от 0,010 до 2,0 об. доля, %*) (от 0,25 до 50% НКПР) |
±10 | |
|
Метан CH4 (НКПР=4,40 %) |
от 0,0010 до 1,0 об. доля, % |
±10 |
|
от 0,010 до 2,5 об. доля, %*) (от 0,23 до 57% НКПР) |
±10 | |
|
Пропан C3H8 (НКПР=1,70%) |
от 0,0010 до 0,85 об. доля, %*) (от 0,060 до 50% НКПР) |
±10 |
|
Углеводороды СН (С2-С10) (НКПР пропана =1,70 %)**) (нКПР гексана =1,00 %) |
от 50 до 3000 мг/м3 |
±25 |
|
от 0,050 до 0,50 об. доля, %*) (от 5,0 до 50% НКПР) |
±10 | |
|
Этанол C2H5OH (НКПР=3,10 %) |
от 50 до 5000 мг/м3 |
±25 |
|
от 0,010 до 1,55 об. доля, %*) (от 0,32 до 50% НКПР) |
±15 | |
|
Примечание. *)Диапазон измерения ограничен диапазоном выпускаемых ГСО-ПГС горючих компонентов в воздухе. По ГОСТ Р 8.776-2011 допускается выпуск ГСО не более 50 % от НКПР, за исключением метана (СН4) для которого допускается концентрация 57 % от НКПР (2,5 об. доля, %). Значение НКПР для определяемых компонентов по ГОСТ 30852.19-2002. **)Калибровка канала углеводородов по умолчанию проводится по пропану, при заказе - по гексану, с отметкой в паспорте по какому компоненту проведена калибровка. | ||
Таблица 6 - Дополнительные погрешности измерений
|
Наименование дополнительной погрешности |
Тип сенсора | ||
|
Электрохимический, термомагнитный |
Термокаталитический, полупроводниковый, термокондуктометрический |
Оптический, фо-токоло-риметри-ческий | |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
0,3 |
0,5 |
|
Наименование дополнительной погрешности |
Тип сенсора | ||
|
Электрохимический, термомагнитный |
Термокаталитический, полупроводниковый, термокондуктометрический |
Оптический, фо-токоло-риметри-ческий | |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
0,2 |
0,2 |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения влагосодержания анализируемой газовой смеси в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
0,2 |
0,1 |
|
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень которых указан в Руководстве по эксплуатации на газоанализаторы "Сенсон", и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от допускаемой основной погрешности |
1,5 |
1,5 |
1,5 |
Предельное допустимое содержание в анализируемой среде не измеряемых компонентов приведено в таблице 7.
Таблица 7 - Предельное допустимое содержание в анализируемой среде не измеряемых компонентов
|
Наименование канала измерения газоанализатора |
Содержание не изме |
ряемых компонентов, не более | |||||||
|
NO2 мг/м3 |
NO мг/м3 |
NH3 мг/м3 |
HCl мг/м3 |
CH3O H мг/м3 |
H2S мг/м3 |
Н2 об. доля % |
SO2 мг/м3 |
C12 мг/м3 | |
|
Азота диоксид NO2 |
- |
10 |
100 |
0,5 | |||||
|
Азота оксид NO |
10 |
- |
10 |
10 | |||||
|
Аммиак NH3 |
10 |
10 |
- |
10 |
2 |
10 |
3 | ||
|
Водород H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Водород хлористый HCl | |||||||||
|
Гелий He |
- |
- | |||||||
|
Кислород O2 |
- |
2 | |||||||
|
Метан CH4 |
- |
0.1 | |||||||
|
Метанол CH3OH |
10 |
- | |||||||
|
Пропан C3H8 |
- |
0.1 | |||||||
|
Сероводород H2S |
3 |
3 |
20 |
5 |
1 |
- |
2 |
0.5 | |
|
Серы диоксид SO2 |
10 |
10 |
- |
- |
- |
10 |
2 |
- |
- |
|
Наименование канала измерения газоанализатора |
Содержание не изме |
ряемых компонентов, не более | |||||||
|
NO2 мг/м3 |
NO мг/м3 |
NH3 мг/м3 |
HCl мг/м3 |
CH3O H мг/м3 |
H2S мг/м3 |
Н2 об. доля % |
SO2 мг/м3 |
C12 мг/м3 | |
|
Углеводороды (С2-С10) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Углерода диоксид СО2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Углерода оксид CO |
- |
- |
- |
- |
- |
- |
0.001 |
- |
- |
|
Формальдегид H2CO |
- |
- |
- |
- |
- |
0,1 |
2 |
- |
- |
|
Хлор CI2 |
0,1 |
- |
- |
- |
- |
- |
2 |
- |
- |
|
Этанол C2H5OH |
- |
- |
- |
- |
- |
0,01 |
- |
- | |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, Т90, с, не более:*) - у каналов (СО2, СН4, СН,) с оптическим сенсором |
60 |
|
- у каналов кислород (О2) с электрохим. сенсором |
30 |
|
- у каналов на горючие газы (H2, CH4, C3H8, СН) с термокаталитическим сенсором |
10 |
|
- у каналов на токсичные газы (NH3, NO2, NO, CO, SO2, H2S, HCl, CI2, H2CO, пары C2H5OH, пары CH3OH) |
60 |
|
- у канала (СН) с полупроводниковым сенсором |
60 |
|
- у каналов измерения инертных газов (He) с термокондуктометрическим сенсором |
60 |
|
Сигнализация (световая и звуковая):**) - первый порог срабатывания |
предупредительный |
|
- второй порог срабатывания |
аварийный |
|
Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений |
от 5 до 95 |
|
Параметры электрического питания, не более: - индивидуальный и переносной модели В, М, постоянный ток от внутреннего источника (аккумулятора или батареи), не более, В |
3,7 |
|
- стационарный, модели СВ, СД, постоянный ток, от внешнего источника, В |
24±2,4 |
|
- стационарный, модель СМ, постоянный ток от внешнего источника, не более, В |
3,7 |
|
Потребляемая мощность, В^А, не более: - модель В |
0,3 |
|
- модель М |
0,6 |
|
- модель СВ |
2,5 |
|
- модель СД |
1,5 |
|
- модель СМ |
0,5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: модель В - высота |
100 |
|
- ширина |
50 |
|
- длина |
41 |
|
модель М - высота |
170 |
|
- ширина |
80 |
|
- длина |
85 |
|
модель СВ, взрывозащищенный корпус Ехd - высота |
285 |
|
- ширина |
150 |
|
- длина |
110 |
|
модель СВ, металлический корпус - высота |
155 |
|
- ширина |
150 |
|
- длина |
60 |
|
модель СВ, пластиковый корпус - высота |
150 |
|
- ширина |
150 |
|
- длина |
60 |
|
модель СД, взрывозащищенный корпус Ехd - диаметр |
42 |
|
- длина |
200 |
|
модель СД, металлический корпус - высота |
155 |
|
- ширина |
150 |
|
- длина |
60 |
|
модель СД, пластиковый корпус - высота |
160 |
|
- ширина |
110 |
|
- длина |
60 |
|
модель СМ - диаметр |
30 |
|
- длина |
35 |
|
Масса, г, не более: - модель В |
250 |
|
- модель М |
900 |
|
- модель СВ, взрывозащищенный корпус Ехd |
1800 |
|
- модель СВ, металлический корпус |
650 |
|
- модель СВ, пластиковый корпус |
450 |
|
- модель СД, взрывозащищенный корпус Ехd |
800 |
|
- модель СД, металлический корпус |
650 |
|
- модель СД, пластиковый корпус |
400 |
|
- модель СМ |
50 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - атмосферное давление, кПа (мм. рт. ст.) |
от 80 до 104 (от 630 до 800) |
|
- относительная влажность, % |
от 30 до 95 |
|
- температура окружающей среды, °С для***): - модель В |
от -30 до +50 |
|
- модель М |
от -30 до +50 |
|
- модель СВ металлический корпус |
от -60 до +50 |
|
- модель СВ пластиковый корпус |
от -30 до +50 |
|
- модель СД металлический корпус |
от -60 до +50 |
|
- модель СД пластиковый корпус |
от -30 до +50 |
|
- модель СМ |
от -60 до +50 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты: - модели В, М, искробезопасные цепи Ехi |
1Ex ib d ИВ+Н2 T4 Gb X |
|
- модели СВ, СД, СМ искробезопасные цепи Ехi |
1Ex ia d ПС Т4 Gb X |
|
- модели СВ, во взрывозащищенном корпусе Ехd |
1Ex d IIC T6 Gb |
|
- модели СД, во взрывозащищенном корпусе Ехd |
1Ex d IIC T6 Gb X |
|
- модели СД, рудничного исполнения PBЕхd |
PB Ex d I Mb X и 1Ex d IIC T6 Gb X |
|
Примечания. *)Время установления показаний для прогретого и готового к работе прибора. **)Для канала кислорода оба порога (верхний и нижний) - аварийные. Для моделей СД и СМ -сигнализация и реле не предусмотрены. ***)Для приборов с электрохимическими сенсорами до температур не ниже минус 40 °C | |
наносится типографским способом на титульный лист руководства по эксплуатации и на этикетку на корпусе газоанализатора.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор1) |
"Сенсон" (соответствующей модели) |
1шт. |
|
Устройство зарядное (для приборов с автономным питанием) или блок питания |
БП-12 |
1шт. |
|
Насадка-калибратор для калибровки (опция) |
НГ |
1шт. |
|
Выносной индикатор или регистратор (для приборов с внешним индикатором) |
ПК |
1шт. |
|
Преобразователь интерфейса RS 485-USB (для связи с ПК) или UART- USB (для модели СМ) |
ПИ |
1шт. |
|
Вспомогательное оборудование (пробоотборные зонды) 2) | ||
|
Паспорт |
ПС |
1экз. |
|
Руководство по эксплуатации |
РЭ |
1экз. |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
МП 205-21-2017 с изм.1 |
1экз. |
|
Упаковка 3) |
УП |
1шт. |
|
Примечания.
| ||
осуществляется по документу МП 205-21-2017 "Газоанализаторы "Сенсон". Методика поверки" с изменением № 1, утвержденному ФГУП «ВНИИМС» 28 апреля 2020 г.
Основные средства поверки:
-
- государственные стандартные образцы по ГОСТ 8.578-2008 - поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, состава:
-
- NO2/N2 (рег. № 10546-2014);
-
- NO/N2 (рег. № 10546-2014, 10597-2015);
-
- NH3/N2 (рег. № 10597-2015);
-
- H2/O2 (рег. № 11049-2018, 10597-2015);
-
- He/воздух (рег. № 11049-2018);
-
- O2/N2 (рег. № 11047-2018, 10530-2014);
-
- O2/H2 (рег. № 10711-2015);
-
- СНд/воздух (рег. № 11049-2018);
-
- CH4/N2 (рег. № 11047-2018);
-
- СзН8/воздух (рег. № 11049-2018);
-
- C3H8/N2 (рег. № 11047-2018);
-
- H2S/N2 (рег. № 10537-2014);
-
- SO2/N2 (рег. № 10597-2014, 11047-2018);
-
- CH (С6Н14)/воздух (рег. № 11049-2018);
-
- (СбНы)М (рег. № 11047-2018);
-
- СО2/воздух (рег. № 11049-2018);
-
- CO/воздух (рег. № 10531-2014, 11049-2018);
-
- C2H5OH/воздух (рег. № 10535-2014);
-
- C2H5OH/N2 (рег. № 10535-2014);
-_ рабочие эталоны 1-го разряда, по ГОСТ 8.578-2008, источники микропотоков газов и паров (ИМ), рег. № 15075-09;
-
- (ИМ06-М-А2) на NH3;
-
- (ИМ00-0-Г1) на NO2;
-
- (ИМ01-0-Г2) на NO2;
-
- (ИМ107-М-Д) на HCl;
-
- (ИМ108-М-Е) на HCl;
-
- (ИМ36-М-А2) на СН3ОН;
-
- (ИМ03-М-А2) на H2S;
-
- (ИМ05-М-А2) на SO2;
-
- (ИМ94-М-А2) на СН2О;
-
- (ИМ08-М-Г1) на Cl2;
-
- (ИМ09-М-А2) на Cl2;
-
- рабочий эталон 1-го разряда по ГОСТ 8.578-2008, установка динамическая «Микрогаз-ФМ», рег. № 68284-17;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2008, генератор газовых смесей «ГГС модификации ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03», рег. № 62151-15;
- рабочий эталон 2-го разряда по ГОСТ 8.578-2008, генератор хлора «ГРАНТ-ГХС» (Cl2), рег. № 40210-08;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки и штрих кодовая марка наклеивается в соответствующий раздел паспорта прибора и/или в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к газоанализаторам "Сенсон"ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
ГОСТ Р МЭК 61207-1-2009. Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
Приказ Росстандарта от 14.12.2018 г. № 2664 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Приказ Минздравсоцразвития РФ от 09.09.2011 № 1034н Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.
Приказ Минприроды России от 7 декабря 2012 г. № 425 Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений.
ТУ 26.51.53-002-17182181-2017 Газоанализаторы "Сенсон". Технические условия.
ИзготовительОбщество с ограниченной ответственностью «НИИИТ» (ООО «НИИИТ»)
ИНН 7731481013
Адрес: 123592, г. Москва, ул. Кулакова д.20 строение 1Г
Телефон: (495) 788-44-50
Web-сайт: senson.ru
E-mail: info@senson.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «22» сентября 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 сентября 2020 г.
№ 1576
Москва
О переоформлении свидетельства об утверждении типа средства измерений №69448 «Газоанализаторы «Сенсон» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НИИИТ» от 25 июня 2020 г. №И 11/2020 и №И 10/2020, приказываю:
-
1. Внести изменения в описание типа на газоанализаторы «Сенсон», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70770-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 205-21-2017 с изменением №1 «Газоанализаторы «Сенсон». Методика поверки» и распространить действие документов на газоанализаторы «Сенсон», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа №69448 «Газоанализаторы «Сенсон», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70770-18, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
/-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: О О Е1036Е1B07EOF880EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
