О переоформлении свидетельства об утверждении типа средства измерений № 58093/1 "Теплосчетчики ЛОГИКА 8943" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1914 от 07.09.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «___»_______2018 г. №_____
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ЛОГИКА 8943
Назначение средства измеренийТеплосчетчики ЛОГИКА 8943 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание средства измеренийПринцип действия теплосчетчиков состоит в измерении параметров воды, транспортируемой по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловы-числитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента теплосчетчиков используется тепловы-числитель СПТ944 или СПТ943.1 (регистрационные номера в госреестре СИ соответственно 64199-16 и 28895-05).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (17858-11) Взлет-ЭР (Лайт М) (52856-13) МастерФлоу (31001-12) ПРАМЕР-550 (27104-08) РМ-5 (20699-11) Питерфлоу-РС (46814-11) Карат-551 (54265-13) ЛГК410 (69536-17) ЭСКО-РВ.08 (28868-10) Геликон-РЭЛ-100 (67959-17) СУР-97 (16860-07) |
Карат-520 (44424-12) РУС-1 (24105-11) US800 (21142-11) Ultraheat (51439-12) Геликон-РУЛ (68819-17) UFM-3030 (48218-11) OPTISONIC-3400 (57762-14) УРЖ2КМ-3 (62890-15) SonoSensor 30 (70672-18) ВПС (19650-10) ВЭПС-Р (61872-15) |
Метран-300ПР (16098-09) Метран-320 (24318-03) ЭВ-200 (42775-14) ВСТ (51794-12) ВСТН (61402-15) ВСТН (61401-15) M (48242-11) W (48422-11) ВСКМ (66635-17) |
|
Преобразователи температуры | ||
|
ТЭМ-110 (40593-09) КТПТР-01,-07,-08 (46156-10) КТПТР-05 (39145-08) |
КТСП-Н (38878-17) ТЭМ-100 (40592-09) ТПТ-1 (46155-10) |
ТПТ-15 (39144-08) ТСП-Н (38959-17) |
|
Преобразователи давления | ||
|
Метран-150 (32854-13) МИДА-13П (17636-17) Метран-55 (18375-08) АИР-20/М2 (63044-16) |
ПД100И (56246-14) СДВ (28313-11) DMP (56795-14) APZ (62292-15) |
Метран-75 (48186-11) Корунд (47336-16) MBS-4003 (56237-14) АИР-10 (31654-14) |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.
СПТ944 (СПТ943)
КТПТР-05 КТПТР-01
(ТПТ-15) (ТПТ-1)
КТСП-Н ТЭМ-110
(ТСП-Н) (ТЭМ-100)
Рисунок 2 - Преобразователи температуры
Рисунок 1 - Тепловычислитель
ВЗЛЕТ-ЭР (Лайт-М)
МастерФлоу
ПРАМЕР-550
ПРЭМ
Карат-551
ЛГК410
SonoSensor-30
РМ-5 Питерфлоу-РС
ЭСКО-РВ.08
РЭЛ-100
СУР-97
РУС-1
Карат-520
US-800
Ultraheat
Рисунок 3 - Преобразователи расхода
W
Геликон-РУЛ
UFM-3030
OPTISONIC-3400
УРЖ2КМ-3

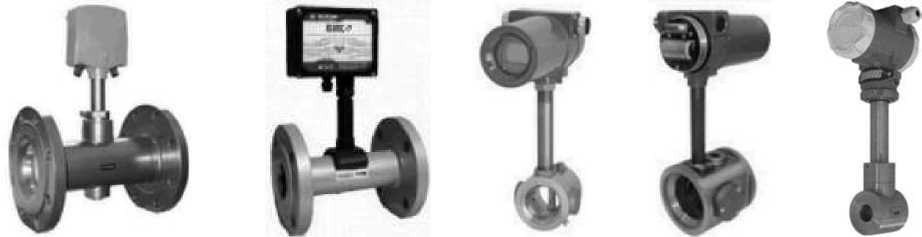

ВПС ВЭПС-Р Метран-300ПР Метран-320 ЭВ-200

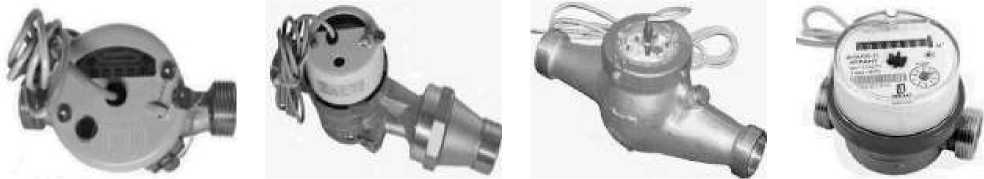

ВСТ ВСТН M ВСКМ
Рисунок 3 - Преобразователи расхода (продолжение)
Метран-150
Метран-75
Метран-55
АИР-20/М2 МИДА-13П APZ
Корунд
MBS-4003
АИР-10 СДВ DMP ПД100И
Рисунок 4 - Преобразователи давления
Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
|
1.0.х.х.хх 2.0.х.х.хх |
|
Контрольная сумма: |
|
2602 815C |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного раcхода, м3/ч |
от 2,540-3 до 105 |
|
Диапазон измерений массового раcхода, т/ч |
от 2,5-10 3 до 105 |
|
Диапазон измерений объема, м3 |
от 10-4 до 9208 |
|
Диапазон измерений массы, т |
от 10-4 до 9208 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений давления, МПа |
от 0 до 2,5 |
|
Диапазон измерений количества теплоты, ГДж |
от 3 10-6 до 9208 |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1 |
±[2+12/(t1-t2)+0,01-DG] |
|
- для теплосчетчиков класса 2 |
±[3+12/(t1-t2)+0,02-DG] |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1 |
±(1,5+0,01-DG)/(1-a-p) |
|
- для теплосчетчиков класса 2 |
±(3+0,01-DG)/(1-a-p) |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1 |
±(1+0,01<Dg) |
|
- для теплосчетчиков класса 2 |
±(2+0,02-Dg) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 |
±(0,25+0,002-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 |
±[0,2+9/(t1-t2)] |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±0,8 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
Примечание.
а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 -по обратному трубопроводу; 0<а<1.
e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе.
Dg=GB/G; GB - верхний предел измерений расхода [м3/ч], G - текущее значение расхода.
Таблица 4 - Технические характеристики
|
Условия эксплуатации:
|
от +5 до +50 80 при 35 °С и более низких температурах от 84 до 106,7 |
|
Электропитание, В постоянный ток |
от 12 до 24 |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 5 - Состав теплосчетчика ЛОГИКА 8943
|
Наименование |
Количество |
|
Тепловычислитель |
1 шт. |
|
Преобразователи расхода |
от 1 до 6 шт |
|
Преобразователи температуры |
от 1 до 6 шт. |
|
Преобразователи давления |
от 0 до 6 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.036 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.036 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
осуществляется по документу РАЖГ.421431.036 РЭ "Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации", раздел 6 "Методика поверки" с изменением №1, утвержденному ФГУП "ВНИИМС" 05.07.2018 г.
Основные средства поверки:
-
- эталоны и вспомогательное оборудование для поверки теплосчетчиков не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав теплосчетчиков;
-
- при поверке средств измерений, составных частей теплосчетчиков, применяются средства поверки в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт теплосчетчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 8943ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
ГСССД 187-99 Вода. Удельный объем и энтальпия при температурах 0...1000 °С и давлениях 0,001...1000 МПа
ТУ 4218-091-23041473-2014 Теплосчетчики ЛОГИКА 8943. Технические условия
ИзготовителиАкционерное общество "Теплоэнергомонтаж" (АО "ТЭМ")
ИНН 7804012841
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: +7 (812) 325-36-37, 325-36-38
E-mail: komplekt@tem.spb.ru
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893
Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: +7 (812) 252-29-40, 445-27-45
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
ЗаявительАкционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893
Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: +7 (812) 2522940, 4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
