МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

23 сентября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «___» ___ ^{2024 г}.   ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2266

Регистрационный № 92205-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные РВГ-1

Расходомеры многофазные РВГ-1 (далее - МФР) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, а также для непрерывных автоматизированных измерений объема попутного нефтяного газа, приведенного к стандартным условиям.

В МФР реализован бессепарационный прямой метод динамических измерений.

МФР состоит из следующих функциональных блоков:

• - блок измерительный, состоящий из трубы Вентури, первичного измерительного преобразователя разности давления, первичного измерительного преобразователя абсолютного давления;

• - первичный измерительный преобразователь температуры;

• - система сбора и обработки данных;

• - аккумуляторная батарея;

• - трубопроводный блок с комплектом кабелей;

• - источник ионизирующего излучения;

• - рентгенопрозрачные окна;

• - один или два спектрометра рентгеновского и гамма-излучения.

Система обработки и сбора данных предназначена для математической обработки информации, поступающей в цифровом виде от первичных измерительных преобразователей и спектрометров, и включает в себя источник питания постоянного тока, барьеры искрозащиты, преобразователи интерфейсов и электронную вычислительную машину (далее - ЭВМ) в промышленном исполнении.

Структура записи условного обозначения МФР: «PBr-1»-[A]-[B]-[C]-[D], в котором позиции ([A]-[D]) представляют шифр исполнения и принимают значения, указанные в таблице 1.

Таблица 1 -

обозначения исполнений МФР

жение таблицы 1

а)

б)

Маркировочная табличка

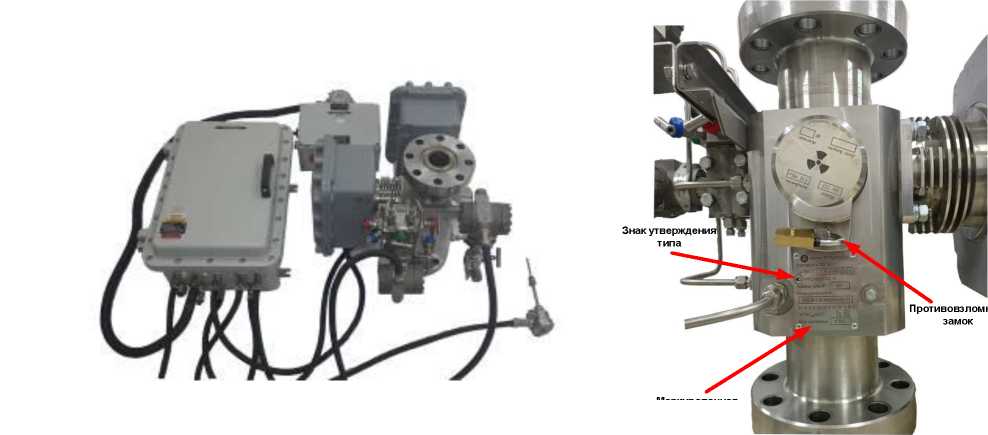

Рисунок 1 - Внешний вид МФР

а) МФР в сборе; б) маркировочная табличка и противовзломный замок

' Место пломбирования

>

Место пломбирования

>

а)

б)

|

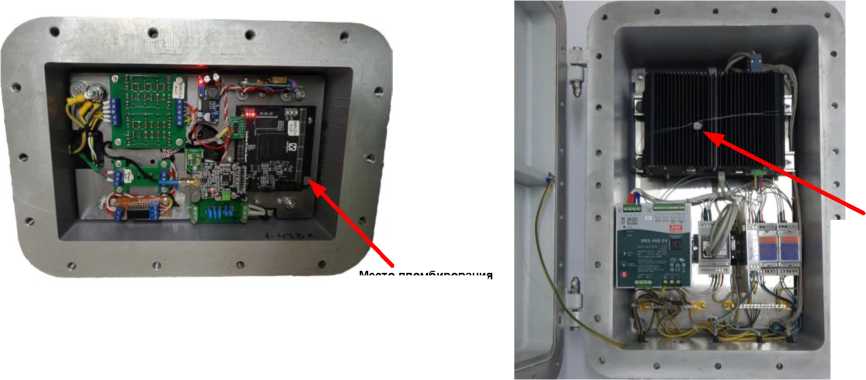

Рисунок 2 - Места пломбирования МФР

а) пломба на плате аналого-цифрового преобразования спектрометра; б) пломба на ЭВМ

Заводской номер указывается в паспорте МФР типографским способом и на маркировочной табличке методом лазерной гравировки или ударным методом. Формат нанесения заводского номера - цифровой. Маркировочная табличка закрепляется на наружной поверхности трубы Вентури блока измерительного МФР.

МФР и некоторые его компоненты опломбированы предприятием-изготовителем. На рисунке 1 приведены фотографии внешнего вида МФР. На рисунке 2 приведены места пломбирования МФР.

Программное обеспечение (ПО) МФР реализовано в ЭВМ, входящем в состав МФР, и обеспечивает реализацию функций МФР. Метрологические характеристики МФР нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики МФР приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

жение таблицы 3

Таблица 4 - Основные технические

жение таблицы 4

наносится на металлические таблички, укрепленные на корпусе МФР, методом лазерной гравировки или ударным методом, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.

Комплектность МФР приведена в таблице 5.

Таблица 5 - Комплектность МФР

приведены в документе НМТЦ.406239.002 РЭ «Расходомеры многофазные РВГ-1.

Руководство по эксплуатации (раздел 2 «Использование по назначению»).

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5);

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке»;

НМТЦ.406239.002 ТУ «Расходомеры многофазные РВГ-1. Технические условия».

Акционерное общество «Росатом Нефтегазовые технологии» (АО «Росатом НТ») ИНН 7724462362

Юридический адрес: 115409, г. Москва, муниципальный округ Москворечье-Сабурово, Каширское, д. 49, ком. 5

Телефон: +7(495)532-23-48

E-mail: tenders@rusvellgrup.com

Общество с ограниченной ответственностью «Новосибирский Научно-технический Центр» (ООО «ННТЦ»)

ИНН 5408294187

Юридический адрес: 630090, г. Новосибирск, ул. Кутателадзе, зд. 4Г, оф. 506

Адрес места осуществления деятельности: 630090, г. Новосибирск, ул. Кутателадзе, зд. 4Г

Тел. +7(383)375-52-26

E-mail: info@nntc.pro

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2266

Регистрационный № 27026-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи радиоизотопные РП-24

Преобразователи радиоизотопные РП-24 предназначены для бесконтактных измерений плотности жидких сред и пульп.

Принцип действия преобразователей радиоизотопных РП-24 (далее - преобразователи) основан на зависимости ослабления потока гамма-излучения от плотности измеряемой среды. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.

Конструктивно преобразователь состоит из блока гамма источника типа БГИ-А (с источником Cs-137) или типа ОСГИ (с источником Na-22), блока детектирования БД-30 или БД-30Ех (далее - БД-30 или БД-30Ех) и блока обработки информации БОИ-22 или БОИ-22Н (далее - БОИ-22 или БОИ-22Н). БД-30 и БД-30Ех имеют отличия в конструктивном исполнении корпуса: БД-30 имеет облегченный корпус, ручку для переноски и кабельный ввод, БД-30Ех имеет усиленный корпус и клеммную коробку, ручка для переноски отсутствует. БОИ-22Н и БОИ-22 имеют отличия в конструктивном исполнении корпуса: БОИ-22Н имеет навесное исполнение, БОИ-22 - щитовое исполнение.

Блок гамма-источника предназначен для формирования пучка гамма-квантов и защиты обслуживающего персонала от воздействия излучения; БД-30 (БД-30Ех) предназначен для преобразования поступающего на детектор потока гамма-излучения в пропорциональную ему среднюю частоту следования импульсов. Электрические импульсы, несущие информацию о плотности среды, с выхода БД-30 (БД-30Ех) по линии питания поступают на БОИ-22 (БОИ-22Н), который предназначен для формирования напряжений питания и нагрева БД-30 (БД-30Ех), индикации измеряемых, рабочих и сервисных параметров на жидкокристаллическом индикаторе, формирования токового, релейного, дискретного и световых выходных сигналов. Максимальная длина линии связи между БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н) 500 м.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха БД-30, БД-30Ех относятся к группе С4, БОИ-22, БОИ-22Н - к группе В4 в соответствии с ГОСТ Р 52931-2008.

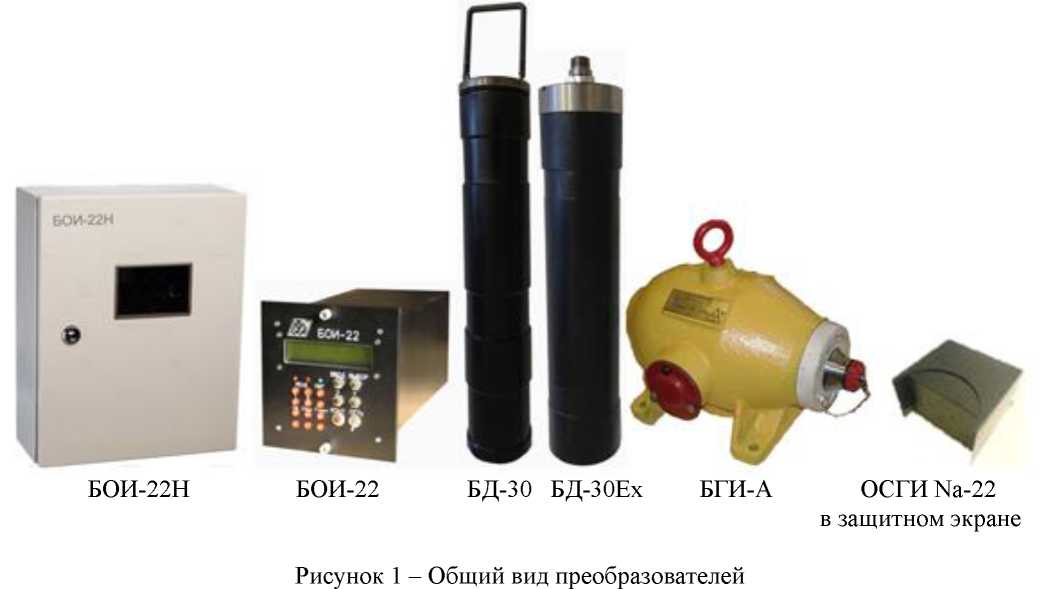

Общий вид преобразователей представлен на рисунке 1.

БОИ-22

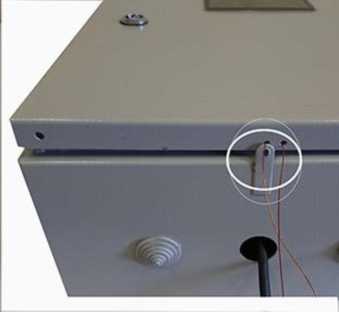

Рисунок 2 - Схема пломбировки от несанкционированного доступа

БОИ-22Н

БД-30Ех

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

таблицы 3

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

таблицы 4

Сведения о методиках (методах) измерений приведена в руководстве по эксплуатации.

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия;

ТУ 4363-039-04641807-20 Преобразователь радиоизотопный РП-24. Технические условия.

Акционерное Общество «Союзцветметавтоматика имени Топчева В.П.» (АО «Союзцветметавтоматика им. Топчева В.П.»)

ИНН 7711000762

Юридический адрес: 127410 г. Москва, вн. тер. г. муниципальный округ Алтуфьевский, ш. Алтуфьевское, д. 79А, стр. 2

Телефон: (499) 489-10-85

Факс: (499) 489-14-05

Web-сайт: www.scma.ru

E-mail: scma@scma.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2266

Регистрационный № 86063-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Фактор»

Комплексы аппаратно-программные «Фактор» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), определения координат места расположения комплексов в плане.

Принцип действия комплексов при измерении скорости радиолокационным методом основан на измерении радиальной скорости по разности частот между излученным радаром частотно-импульсно-модулированным сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера), измерении расстояния по относительным фазовым сдвигам отраженных сигналов и измерении угла между продольной осью радара и направлением на движущееся в зоне контроля ТС по разности фаз отраженного сигнала, принятого приемными антеннами радара.

Принцип действия комплексов при измерении скорости по видеокадрам основан на косвенном измерении расстояния между положениями ТС на разных видеокадрах в поле зрения одного моноблока или видеодатчика и измерении интервала времени, за которое это расстояние пройдено.

Принцип действия комплексов при измерении скорости на контролируемом участке дороги косвенным методом основан на измерении интервала времени, за которое ТС проезжает участок известной длины.

Принцип действия комплексов при измерении значений текущего времени и координат основан на приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).

Конструктивно комплексы выпускаются в двух исполнениях.

Комплексы исполнения 1 состоят из одного или нескольких моноблоков «Фактор», синхронизированных между собой. В состав каждого моноблока «Фактор» входит видеокамера, прожектор, приемник навигационных сигналов глобальных навигационных спутниковых систем и вычислительный модуль. Для обеспечения измерений скорости движения ТС в зоне контроля радиолокационным методом моноблок «Фактор» может комплектоваться радаром. Корпус моноблоков «Фактор», лицевая рамка и защитный радиопрозрачный кожух радара могут окрашиваться в различные цвета.

Комплексы исполнения 2 состоят из одного или нескольких видеодатчиков Б1, Б2 и вычислительного блока «Фактор-ВК». Видеодатчики Б1 и Б2 выполнены в едином влагозащищенном и ударопрочном корпусе с кронштейном для крепления и содержат видеокамеру с объективом. Приемник навигационных сигналов глобальных навигационных спутниковых систем устанавливается внутри корпуса видеодатчиков Б1, Б2 или вычислительного блока «Фактор-ВК». Видеодатчики Б1 и Б2 отличаются весогабаритными характеристиками.

Допускается совместное применение в составе комплексов составных частей исполнения 1 и исполнения 2.

Моноблоки «Фактор» с радаром или без радара, видеодатчики Б1 и Б2 применимы для работы на открытом воздухе или в помещении. Вычислительный блок «Фактор-ВК» применим для работы только в помещении.

Комплексы имеют два варианта размещения:

• - стационарный вариант размещения - обеспечивается функционирование составных частей комплексов любого исполнения при установке на стационарную опору непосредственно над проезжей частью или сбоку от дороги;

• - передвижной вариант размещения - обеспечивается функционирование составных частей комплексов исполнения 1 (моноблоков «Фактор», укомплектованных радаром) при установке на передвижной опоре: штативе, треноге, неподвижном ТС.

В комплексы стационарного варианта размещения могут объединяться несколько различных составных частей комплексов как исполнения 1, так и исполнения 2, размещаемых стационарно. Комплексы стационарного варианта размещения могут измерять скорость движения ТС в зоне контроля (по видеокадрам или радиолокационным методом при наличии моноблока «Фактор», укомплектованного радаром) и на контролируемом участке дороги.

В комплексы передвижного варианта размещения может входить только один моноблок «Фактор», включающий в себя радар. Комплексы передвижного варианта размещения, в составе которых имеется моноблок «Фактор» с радаром, могут измерять скорость движения ТС в зоне контроля радиолокационным методом.

Комплексы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса комплексов.

На корпусе составных частей комплексов установлен шильд, содержащий наименование и адрес изготовителя, наименование, заводской номер и дату изготовления составных частей комплексов, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Наименование, заводской номер в буквенно-цифровом или цифровом формате и конструктивное исполнение комплексов отражены в формуляре комплексов.

Функционально комплексы могут применяться для фиксации нарушений правил дорожного движения (далее - ПДД), указанных в технических условиях на комплексы, приближающимися и удаляющимися ТС, движущимися в плотном потоке во всей зоне контроля и на контролируемом участке дороги с формированием пакета данных по каждому ТС, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией;

• - невыполнение требования об остановке перед знаком стоп;

• - выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора;

- поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

- нарушение правил пользования внешними световыми приборами;

- нарушение правил применения ремней безопасности или мотошлемов;

- несоблюдение требований, запрещающих остановку или стоянку ТС;

- нарушение правил пользования телефоном водителем ТС;

- движение ТС во встречном направлении по дороге с односторонним движением;

- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

- установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

- нарушение скоростного режима на протяженном участке дороги;

- несоблюдение дистанции к впереди движущемуся ТС;

- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

- остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде;

- невыполнение требований ПДД по движению ТС с разрешенной максимальной массой по полосам;

- нарушение правил, установленных для движения ТС в жилых зонах;

- нарушение правил перевозки опасных грузов.

Общий вид составных частей комплексов, обозначение мест размещения знака утверждения типа, заводского номера составных частей комплексов и схемы пломбировки приведены в таблице 1. Виды шильда составных частей комплексов приведены на рисунке 1.

(ООО "НЦИ"

Россия, 420500, Республика Татарстан, Верхнеуслонский р-н, г. Иннополис, ул. Университетская, дон 7.

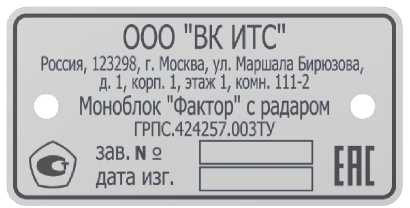

а) Моноблок «Фактор» с радаром (исполнение 1)

/*

Россия, 420500, Республика Татарстан, Верхнеуслонский р-н, |г. Иннополис, ул. Университетская, дом 7,

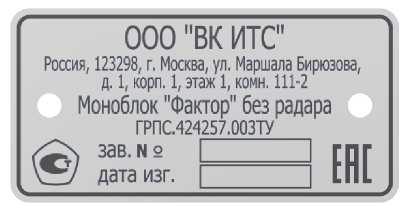

б) Моноблок «Фактор» без радара (исполнение 1)

г) Видеодатчик Б2 (исполнение 2)

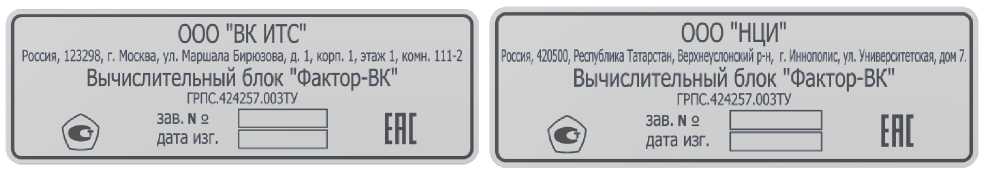

д) Вычислительный блок «Фактор-ВК» (исполнение 2)

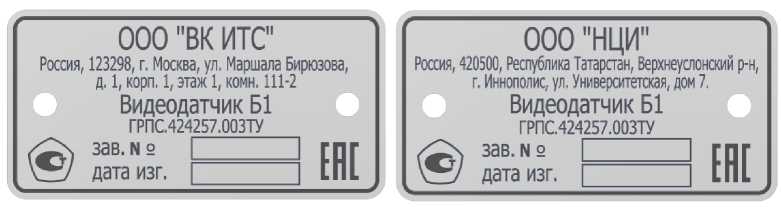

Рисунок 1 - Виды шильда составных частей комплексов

Комплексы имеют специализированное программное обеспечение (ПО). Специализированное ПО содержит метрологически значимую часть Factor.SO. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Наименование характеристики

Минимальная протяженность контролируемого участка дороги, м__________

Напряжение питания составных частей комплексов от сети постоянного тока, В

моноблок «Фактор» с радаром

моноблок «Фактор» без радара

видеодатчик Б1

видеодатчик Б2 вычислительный блок «Фактор-ВК»

таблицы 4

на боковую поверхность комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность комплексов при стационарном варианте размещения приведена в таблице 5. Комплектность комплексов при передвижном варианте размещения приведена в таблице 6.

Таблица 5 - Комплектность комплексов

варианте

по заказу

10 Вспомогательное оборудование:

• - внешние элементы защиты

• - внешние модули подсветки

• - обзорные видеокамеры с

объективами

• - контроллеры

• - комплект для электропитания

оборудования комплексов

• - комплект для обеспечения связи

• - комплект для обеспечения интеграции и мониторинга состояния оборудования комплексов

• - набор крепежных приспособлений

• - комплект кабелей

• - согласующие адаптеры

• - коробка упаковочная____________

Примечания:

• ¹⁾ - Количество может быть увеличено по заказу

• ²⁾ - Количество составных частей комплекса определяется заказом и отражается в формуляре ГРПС.424257.003ФО или ЦРНМ.424257.007ФО

Таблица 6 - Комплектность комплексов

приведены в пункте 3.2 документа ГРПС.424257.003РЭ «Комплекс аппаратно-программный «Фактор». Руководство по эксплуатации» и в пункте 3.2 документа ЦРНМ.424257.007РЭ «Комплекс аппаратно-программный «Фактор». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ГРПС.424257.003ТУ Комплексы аппаратно-программные «Фактор». Технические условия.

Общество с ограниченной ответственностью «ВК Интеллектуальные транспортные системы» (ООО «ВК ИТС»)

ИНН 7734424454

Юридический адрес: 127299, г. Москва, вн.тер. г. муниципальный округ Коптево, ул. Космонавта Волкова, д. 31

Телефон/факс: +7 (495) 787-56-00

Web-сайт: www.vc-its.ru

E-mail: info@vc-its.ru

Общество с ограниченной ответственностью «ВК Интеллектуальные транспортные системы» (ООО «ВК ИТС»)

ИНН 7734424454

Юридический адрес: 127299, г. Москва, вн.тер. г. муниципальный округ Коптево, ул. Космонавта Волкова, д. 31

Телефон/факс: +7 (495) 787-56-00

Web-сайт: www.vc-its.ru

E-mail: info@vc-its.ru

Общество с ограниченной ответственностью «Национальный центр информатизации» (ООО «НЦИ»)

ИНН 7703810139

Адрес: 420500, Республика Татарстан, Верхнеуслонский р-н, г. Иннополис, ул. Университетская, д. 7

Телефон/факс: +7 (495) 139-68-80

Web-сайт: www.nci-rt.ru

E-mail: info@ncinform.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2024 г. № 2266

- электронных измерительных трансформаторов напряжения (ЭТН) и тока (ЭТТ) и устройств сопряжения с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;

- однофазных и трехфазных ваттметров, измерительных преобразователей активной мощности;

- многофункциональных счётчиков активной и реактивной электрической энергии с входными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;

- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.

ЭМ-61850 содержит следующие основные блоки:

- измерительный блок;

- внешний терминал управления на базе ПК или планшетного компьютера.

Измерительный блок Прибора «Энергомонитор-61850» содержит:

- 4 многодиапазонных входных преобразователя тока;

- 4 многодиапазонных входных преобразователя напряжения;

- восьмиканальный АЦП;

- модуль управления на базе встраиваемого компьютера (МУ);

- модуль синхронизации;

- блок питания.

МУ обеспечивает работу ЭМ-61850 в соответствии с внутренним программным обеспечением, проведение расчетов по массивам оцифрованных выборок АЦП, сохранение результатов в энергонезависимой памяти, счет времени, вывод результатов по интерфейсам Ethernet или Wi-Fi, прием команд и данных от внешнего терминала управления.

Внешний терминал управления на базе ПК или планшетного компьютера обеспечивает отображение рассчитанных значений, управление работой ЭМ-61850, настройку параметров, а также формирование и экспорт отчётов.

Модуль синхронизации обеспечивает синхронизацию ЭМ-61850 с внешними задающими устройствами и генерацию синхронизирующих сигналов.

ЭМ-61850 выпускается в модификациях, отличающихся конструктивным исполнением; значениями погрешностей измерений; наличием дополнительных функций; номинальной частотой. Условное обозначение ЭМ-61850 при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (Энергомонитор 61850) и условного обозначения модификации:

Энергомонитор-61850 Х-Х-ХХ-Х

• 1 2 3 4

• 1 - обозначение модификации по конструктивному исполнению:

"С" - стационарный прибор для встраивания в стойку стандарта 19" или установки на столе;

"П" - переносной прибор;

• 2 - обозначение модификации по значениям погрешностей измерения:

"02" - с метрологическими характеристиками, приведенными в таблицах 2, 4, 5, 7, 9;

"05" - с метрологическими характеристиками, приведенными в таблицах 3, 4, 6, 8, 9;

• 3 - обозначение модификации по наличию дополнительных функций (приборы обеспечивают возможность выполнения нескольких дополнительных функций):

"00" - без дополнительных функций,

"01" - с функцией прибора сравнения для поверки ИТН и ИТТ с использованием внешнего Устройства поверки трансформаторов тока (УПТТ).

• 4 - обозначение модификации по номинальной частоте (Гном):

"50" - с Гном = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;

"60" - с Гном = 60 Гц и областью значений влияющей величины от 51 до 69 Гц.

Внешний вид ЭМ-61850, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1 и 2. Пломбирование ЭМ-61850 осуществляется в виде пломбы в гнезде крепежного винта корпуса.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнезде крепежного винта корпуса ЭМ-61850 (место нанесения указано на рисунках 1 и 2).

Место пломбировки от несанкционированного доступа

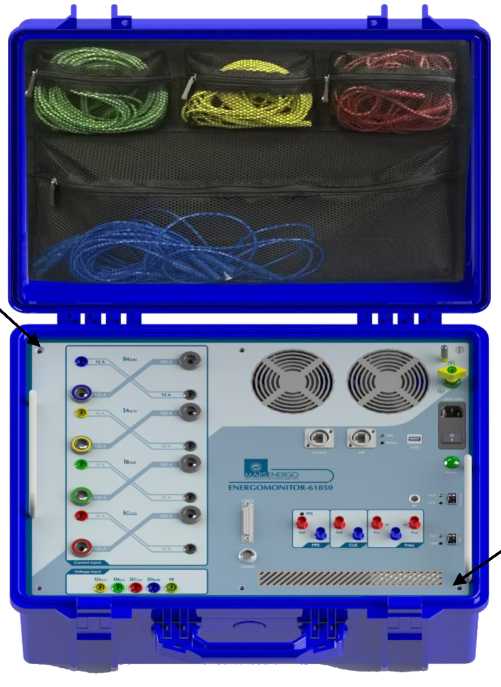

Рисунок 1 - Общий вид модификации

от несанкционированного доступа и обозначение места нанесения знака поверки

Место нанесения знака поверки

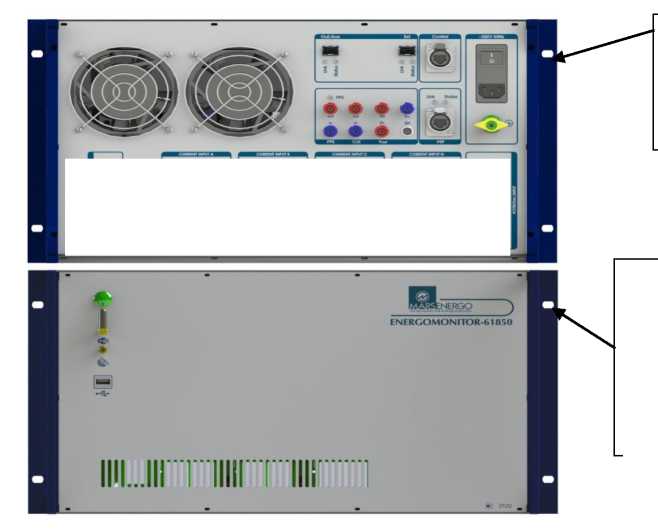

Рисунок 2 - Общий вид модификации "Энергомонитор-61850 С", место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки

Программное обеспечение ЭМ-61850 состоит из встроенного программного обеспечения (далее - ВПО) и прикладных программ для ПК.

ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти ЭМ-61850.

По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики ЭМ-61850.

ВПО, а также массивы поправочных множителей и поправок защищены от изменений или удаления. Метрологические характеристики даны с учетом влияния ВПО на результаты измерений.

Конструкция ЭМ-61850 исключает возможность несанкционированного влияния на ВПО и измерительную информацию.

Уровень защиты программного обеспечения ЭМ-61850 от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.

Идентификационные данные ВПО указаны в таблице 1.

Таблица 1

Метрологические характеристики ЭМ-61850 представлены в таблицах 2 - 9.

ЭМ-61850 обеспечивает измерение параметров электрического сигнала при условии, что амплитудные значения сигналов напряжения и тока не превышают 170 % от установленных номинальных значений тока и напряжения, соответственно (150 % при установленном номинально значении напряжения 800 В). Номинальные значения входных измеряемых величин:

• - номинальные значения токов (1н): 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А;

• - номинальные значения напряжения (Un): 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В.

В таблицах 2 - 8 под терминами: напряжение переменного тока, напряжение гармоники, сила переменного тока, сила тока гармоники понимаются среднеквадратические значения указанных величин.

Таблица 2 -

1(1

I- 61850 х-02-хх"

Окончание таблицы 2

Таблица 3 -

II

1-61850 х-05-хх"

Окончание таблицы 3

Таблица 4 - Дополнительные погрешности измерений ЭМ-61850 всех исполнений

Таблица 5 - Метрологические характеристики модификации "Энергомонитор-61850 x-02-01" при поверке ИТН и ИТТ с аналоговыми выходными сигналами

Uh2 - номинальное вторичное напряжение поверяемого ИТН (10 1н2 - номинальный вторичный ток поверяемого ИТТ (1 или 5 А); Гном - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).

В или 100 В);

Таблица 7 - Метрологические характеристики модификации "Энергомонитор-61850 х-02-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2

Таблица 8 - Метрологические характеристики модификации "Энергомонитор-61850 х-05-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2

Таблица 9 - Метрологические характеристики ЭМ-61850 при сравнении цифровых потоков мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2

Примечания

* U - значение, равное среднеквадратическому значению напряжения основной гармоники выраженное в вольтах, если напряжение менее 100 В или равно 100 В, если среднеквадратическое значение напряжения основной гармоники более 100 В;

** I - значение, равное среднеквадратическому значению силы тока основной гармоники выраженное в амперах, если сила тока менее 10 А или равно 10 А, если среднеквадратическое значение тока основной гармоники более 10 А.

Таблица 10 - Основные технические характеристики

Продолжение таблицы 10

наносится на титульные листы эксплуатационной документации типографским методом и на корпус ЭМ-61850 методом шелкографии.

Таблица 11 - Комплектность прибора ЭМ-61850

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.767-2011 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц;

Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1^10^-2 до 2-10⁹ Гц»;

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;

ТУ       4381-058-49976497-2016.       Прибор       электроизмерительный

многофункциональный Энергомонитор-6 1 850. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)

ИНН 7826694683

Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, помещ. 40Н

Телефон: (812) 327-21-11

Факс: (812) 309-03-56

E-mail: mail@mars-energo.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
