ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с фотофиксацией «СКАТ-1111» (далее по тексту - комплексы) предназначены для:

• -     измерения скорости движения транспортных средств (ТС) на контролируемом участке дороги (зона контроля);

• -     измерения расстояния до ТС в зоне контроля;

• -     измерения углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности измерительного модуля (ИМ) комплекса и направлением на ТС (углы на ТС) в зоне контроля;

• -     определения координат места расположения комплекса;

• -     фотофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения комплекса и скорости ТС.

Комплекс производит измерение скорости и местоположения ТС в зоне контроля, осуществляют анализ траекторий движения ТС, определяет текущее время и координаты места расположения ИМ комплекса, фотографирует ТС в зоне контроля и сохраняет данные в энергонезависимой памяти. Все указанные действия производятся в автоматическом режиме и заканчиваются передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства.

Зоной контроля является область (сектор), ограниченный максимальным расстоянием от ИМ до ТС и диапазоном измерения углов на ТС.

Работа комплексов основана на физических принципах радиолокационных измерений. Радиолокационные измерения обеспечивает ИМ комплекса, который:

• -     измеряет скорость движения по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• -     измеряет расстояние от ИМ комплекса до движущихся ТС по разности фаз между сигналами на различных несущих частотах;

• -     измеряет углы в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИМ комплекса и направлением на ТС, по разности фаз между сигналами, принятыми пространственно-разнесенными антеннами;

• -     определяет время фотофиксации по значению национальной шкалы координированного времени UTC (SU), полученному от встроенного в ИМ комплекса приемника глобальной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды) и измерению интервала времени между фронтом секундного импульса PPS и моментом времени фотографирования;

• -     определяет координаты места расположения ИМ комплекса, полученные от встроенного приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Конструктивно ИМ комплекса выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS. На корпусе ИМ установлена шильда, содержащая наименование и серийный номер комплекса, торговую марку изготовителя и знак утверждения типа средства измерений. ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления.

Внешний вид комплекса на месте эксплуатации представлен на рисунке 1, ИМ комплекса и места пломбирования представлены на рисунке 2.

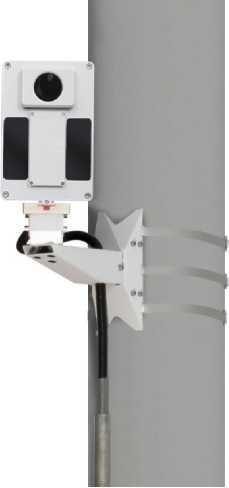

Рисунок 1 - Внешний вид комплекса в условиях эксплуатации

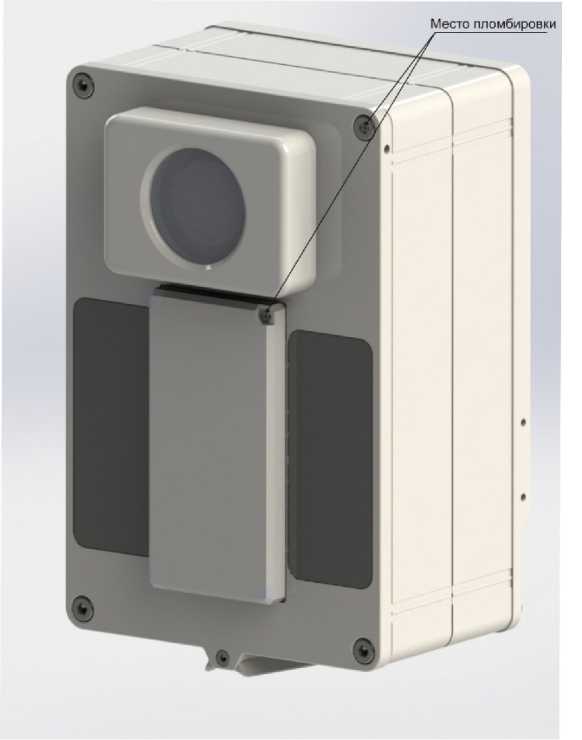

Рисунок 1- Внешний вид и места пломбирования ИМ комплекса

Программным обеспечением комплекса (далее ПО) является программа «Скат-ПП».

ПО «Скат-ПП» содержит метрологически значимую часть «sazanDSPS» и пользовательскую оболочку.

Идентификационные данные метрологически значимой части представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты ПО Комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики комплексов

Таблица 3 - Основные технические характеристики комплексов

Продолжение таблицы 3

наносится фотохимическим способом на шильду, расположенную на корпусе ИМ комплекса, а также типографским способом на титульный лист паспорта комплекса.

Комплектность средства измерений Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу БКЮФ.402222.040-01 МП «Комплексы измерительные с фотофиксацией «СКАТ-ПП». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18 января 2019 г.

Основные средства поверки:

• - имитатор параметров движения транспортных средств «Сапсан 3М», регистрационный номер 73015-18 в Федеральном информационном фонде;

• - имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG 5-й серии (регистрационный номер 58306-14 в Федеральном информационном фонде);

• - источники первичные точного времени УКУС-ПИ 02ДМ (регистрационный номер 60738-15 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»

Рекомендации МОЗМ МР-91 «Измерение скорости транспортных средств радарными приборами»

ГОСТ 8 129-99 СГИ «Государственная поверочная схема для средств измерения времени и частоты»

ГОСТ 12.1.006-84 ССБТ «Электромагнитные поля радиочастот. Общие требования безопасности»

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»

Комплексы измерительные с фотофиксацией «СКАТ-ПП» Технические условия БКЮФ.402222.040-01ТУ

Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)

ИНН 7802595490

Адрес: 194156, Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А

Тел./факс: (812) 326-38-41

E-mail: info@olvia.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
