МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№  844____

Москва

О переоформлении свидетельства об утверждении типа средства измерений Xs 64481 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЗИК» б/д № 011-18 и № 012-18 приказываю:

• 1. Внести изменения в описание типа на системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66002-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 242-2036-2016 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех. Методика поверки» с изменением № 1 и распространить действие документа на системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 64481 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66002-16, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех предназначены для автоматического непрерывного измерения объемной доли и/или массовой концентрации от одного до пяти компонентов, из приведенных в таблице 2, в отходящих или технологических газах, выбросах промышленных предприятий.

Принцип действия систем определяется принципами действия модулей, которые входят в их состав:

• - недисперсионный инфракрасный абсорбционный метод; используется в модулях UN-OR для селективного измерения массовой концентрации одного компонента, выбираемого из ряда компонентов, и MULTOR для одновременного измерения массовой концентрации трех различных компонентов, которые выбираются при заказе системы из пяти компонентов;

• - метод теплопроводности, модуль THERMOR для измерения объемной доли одного из шести компонентов;

• -  недисперсионный инфракрасный абсорбционный метод с использованием интерференционных фильтров для модуля FINOR;

• - парамагнитный метод, используется в модуле OXOR-P для измерения объемной доли кислорода (для модификации S715);

• - электрохимический метод, модуль OXOR-E для измерений объемной доли кислорода.

Системы газоаналитические модульные S700 представляют собой стационарные автоматические приборы непрерывного действия и имеют 5 модификаций, которые отличаются габаритами и исполнением корпуса:

• 5710 - базовая модель, которая может быть установлена в 19-ти дюймовую стойку;

• 5711 - модель аналогична базовой, но имеет меньшие габаритные размеры;

S715 - модель имеет корпус, обеспечивающий защиту от пыли и влаги (степень защиты IP65).

• 5720 Ех - модель имеет взрывозащищенный корпус и может использоваться во взрывоопасных зонах;

• 5721 Ех - модель аналогична модели S720 Ех, но имеет корпус для размещения модулей большего размера.

Примечание: модификации S710 и S 711 имеют корпуса со степенью защиты от пыли и влаги IP20.

Системы S710, S711 и S715 состоят из корпуса, в котором установлено от одного до трех модулей, которые выбираются по требованию заказчика из шести имеющихся различных модулей. Системы имеют от 1 до 5 измерительных каналов, для передачи измерительной информации и дополнительной информации о дате, времени и состоянии системы используется стандартный интерфейс RS 232. На лицевой панели систем S 710, S 711 и S 715 расположены жидкокристаллический дисплей и клавиатура.

Системы S720 Ex и S721 Ex состоят из трех блоков, связанных между собой электрическими кабелями: блока, в котором монтируются соответствующие модули, блока индикации с дисплеем и клавиатуры.

Работой систем управляет микропроцессор, который обеспечивает автоматическое тестирование и калибровку. С помощью клавиатуры осуществляется вход в соответствующее меню. На дисплей выводится измерительная информация и текстовая информация, необходимая при проведении калибровки и тестировании. Калибровка систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов (синтетический воздух, для канала кислорода - азот).

Системы имеют блок пробоподготовки с фильтром и осушителем для очистки анализируемой газовой пробы от пыли и влаги, а также обогреваемую линию подачи анализируемого газа. Отбор пробы может осуществляться с помощью насоса, входящего в состав систем (оптимальный вариант), либо без насоса при наличии избыточного давления газовой пробы в точке ее отбора.

Результаты измерений содержания компонентов могут быть представлены в ррш, % (об.), мг/м³, г/м³.

Система имеет следующие выходные сигналы:

• - аналоговые выходы по току (4-20) мА , (0-20) мА,

• - релейные выходы аварийных сигналов (по запросу)

Дистанционный контроль и передача данных

• - интерфейсы RS-232 и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК;

Визуализация данных

• - показания, выводимые на ЖК монитор системы;

В системе предусмотрена компенсация влияния друг на друга определяемых компонентов.

Внешний вид систем, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунках 1 - 3.

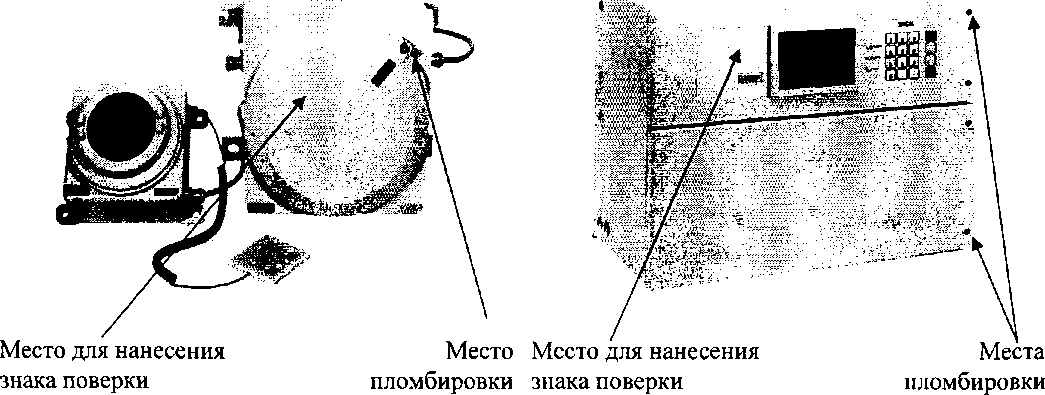

Рисунок 1 - Внешний вид систем              Рисунок 2 - Внешний вид систем

газоаналитических модульных S700           газоаналитических модульных S700

модификации S720 Ех                       модификации S715

знака поверки

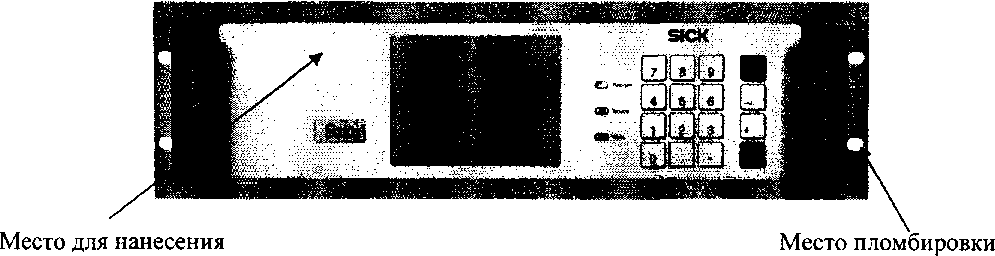

Рисунок 3 - Внешний вид систем газоаналитических модульных S700 модификации S710

Системы имеют встроенное программное обеспечение (ПО).

ПО осуществляет следующие функции: измерение содержания определяемого компонента; отображение результатов измерений на ЖК дисплее газоанализатора; передача результатов измерений по интерфейсу связи с ПК; контроль целостности программных кодов ПО, настроечных и калибровочных констант; контроль общих неисправностей (связь, конфигурация);

контроль внешней связи (RS 232 С и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК).

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2,077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Габаритные размеры и масса

наносят на специальную табличку на лицевой панели системы методом наклейки и на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП 242-2036-2016 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ех. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 февраля 2018 г.

Основные средства поверке:

• - стандартные образцы состава газовые смеси в баллонах под давлением

ГСО 10540-2014: C2H2/N2 (воздух), C4H10/N2 (воздух), C4H8/N2 (воздух), C2H6/N2 (воздух),

C2H4/N2 (воздух), C6H14/N2 (воздух), CH4/N2 (воздух), C5H12/N2 (воздух), C3H8/N2 (воздух), Ar/N2, He/N2, Нг/Аг, H2/N2 (воздух), C2H6/N2 (воздух), cis-C4He (цис-2-бутен)/Мг (воздух), С4Н6 (1,3-бутадиен/М2 (воздух); ГСО 10546-2014: NH3/N2 (воздух), CO2/N2 (воздух), CO/N2 (воздух), NO/N2, SO2/N2 (воздух), O2/N2; ГСО 10549-2014: C2H4CI2/N2 (воздух), СНС1Р₂/воздух; ГСО 10528-2014: С₇Н₈Ж СзНю/^; ГСО 10534-2014: C₄H₆O/N2 (воздух).

• - генератор влажного воздуха HygroGen, модификации HygroGen 2 (per. № 32405-11), диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до +60 °C, пределы допускаемой абсолютной погрешности по температуре ±0,1 °C;

• - гигрометр Rotronic модификации HygroPalm (per. № 26379-10), диапазон измерений относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерений относительной влажности не более 0,1 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на систему, как указано на рисунках 1-3.

приведены в эксплуатационном документе

Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы - изготовителя

Фирма «SICK AG», Германия

Адрес: Эрвин-Зик-Штрассе 1, 79183-Вальдкирх, Германия

Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)

ИНН 7705628580

Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, эт. 18, к. 2-4,6

Телефон: +7 (495) 775-05-30

Факс: +7 (495) 775-05-36

Web-сайт: www.sick.ru

E-mail: info@sick.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс:+7 (812)713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
