УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1591

Лист № 1 Регистрационный № 72333-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые Proservo NMS8x

Уровнемеры буйковые Proservo NMS8x (в дальнейшем - уровнемеры) предназначены для непрерывного измерения уровня различных продуктов, уровня раздела фаз и плотности продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс в резервуарах, сосудах и аппаратах различного типа при учетных операциях и технологическом учете.

Принцип измерений уровня основан на измерении веса буйка при его погружении в жидкость. Буек перемещается путем наматывания/разматывания троса на барабан. Используя значения текущего угла поворота барабана, уровнемер измеряет дистанцию от заданного нулевого положения буйка до поверхности жидкости, границы раздела жидкостей, дна резервуара и рассчитывает значение уровней.

Принцип измерений плотности и уровня раздела фаз основан на измерении веса буйка при его нахождении в жидкости.

Уровнемер состоит из буйка, присоединенного к тросу, механической системы с электроприводом, служащей для перемещения буйка, измерительного преобразователя.

Уровнемеры выпускаются в трех исполнениях: NMS80 - стандартное исполнение, NMS81 - исполнение для резервуаров, находящихся под высоким давлением, NMS83 - гигиеническое исполнение.

В зависимости от коррозионных свойств жидкостей и их плотностей применяются буйки различных размеров, изготовленных из различных материалов.

Уровнемер имеет функцию вычисления средней плотности жидкости в резервуаре по измеренным значениям плотности в заданных точках (до 50 точек) и имеет дополнительные входы для подключения других измерительных приборов (например, датчиков измерения температуры, давления и др.), данные от которых могут преобразовываться и передаваться по выходным каналам уровнемера, а также обеспечивает электропитание других приборов.

Уровнемеры имеют функции самодиагностики и индикации неисправностей, защиту от несанкционированного изменения настроек в виде паролей. Кроме того, в приборе реализована функция автоматической компенсации изменения веса буйка и измерительного троса: при образовании отложений на буйке или тросе, или в любом другом случае изменения массы буйка, прибор проводит компенсацию путем взвешивания буйка в газовоздушном пространстве резервуара, а полученное значение использует для компенсации измерений.

Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Modbus, V1) в контроллер, персональный компьютер,

устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. Прибор может передавать данные по одному или нескольким каналам с одинаковым или разными цифровыми протоколами для резервирования канала передачи данных. Для настройки уровнемера с помощью компьютера может быть использовано сервисное программное обеспечение (ПО) FieldCare или DeviceCare.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

Внешний вид уровнемеров буйковых Proservo NMS8x приведен на рисунке 1.

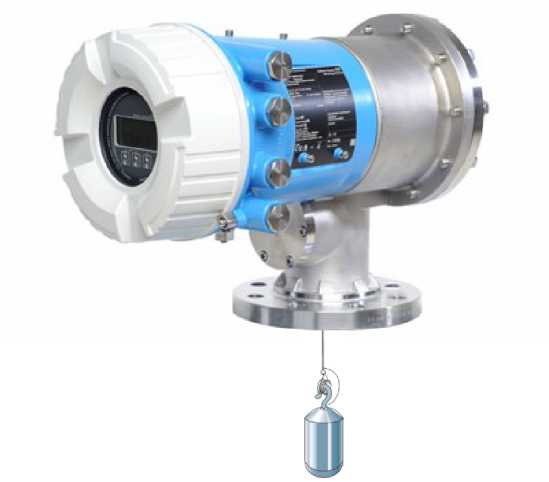

Proservo NMS80

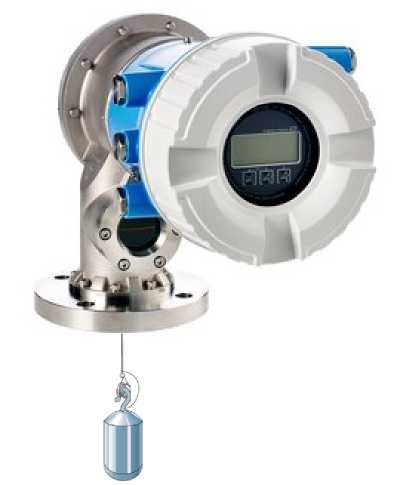

Proservo NMS81

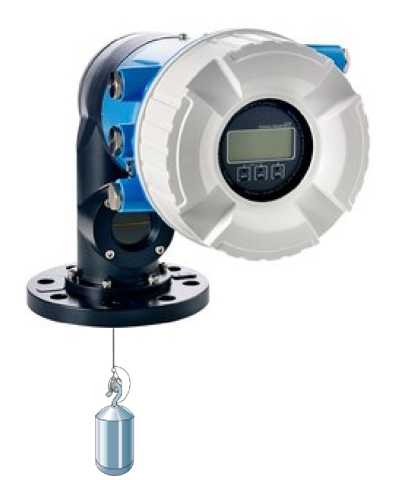

Proservo NMS83

Рисунок 1 - Внешний вид уровнемеров буйковых Proservo NMS8x.

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба надзорного органа (рисунок 2). Также на блоке электроники имеется переключатель защиты от записи (рисунок 3), который может быть заклеен специ-

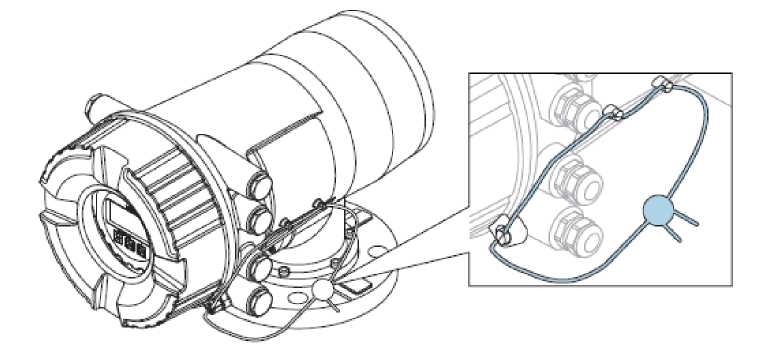

Рисунок 2 - Пломбирование корпуса уровнемера.

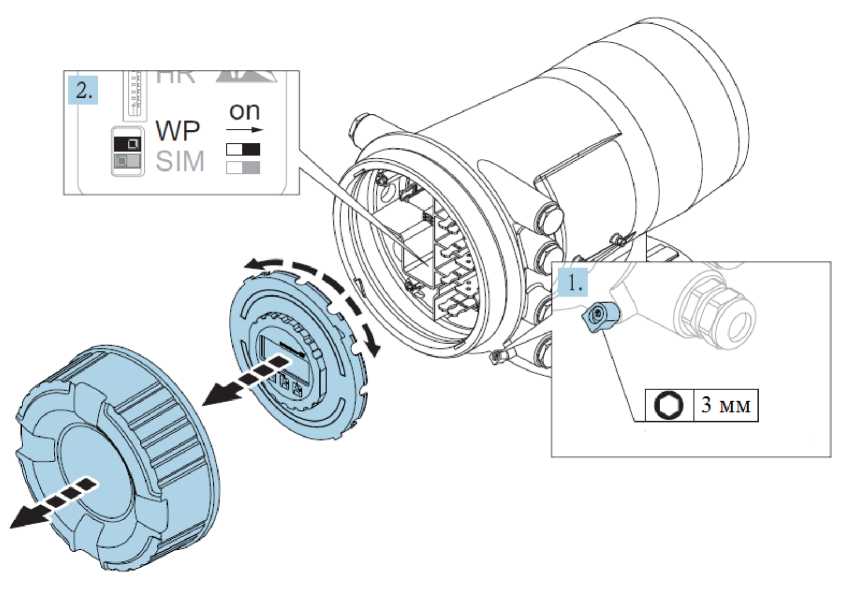

Рисунок 3 - Пломбирование корпуса уровнемера (1).

Переключатель защиты от записи (2).

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения системы представлены в таблице 1.

Таблица 1

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров буйковых Proservo NMS8x защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Таблица 2

Знак утверждения типа наносится на корпус уровнемера заводским способом и/или на титульные листы эксплуатационной документации типографическим способом.

Таблица 3

Сведения о методиках (методах) измерений приведены в разделе «Принцип действия и архитектура системы» Руководства по эксплуатации на средство измерений.

Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 28725-90 Приборы для измерения уровня жидких и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя.
