Приложение А

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2018 г. № 1045

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ ОТКЛОНЕНИЙ

ОТ ПРЯМОЛИНЕЙНОСТИ И ПЛОСКОСТНОСТИ

Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности устанавливает порядок передачи единицы длины от государственного первичного специального эталона единицы длины в области измерений отклонений от прямолинейности и плоскостности с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

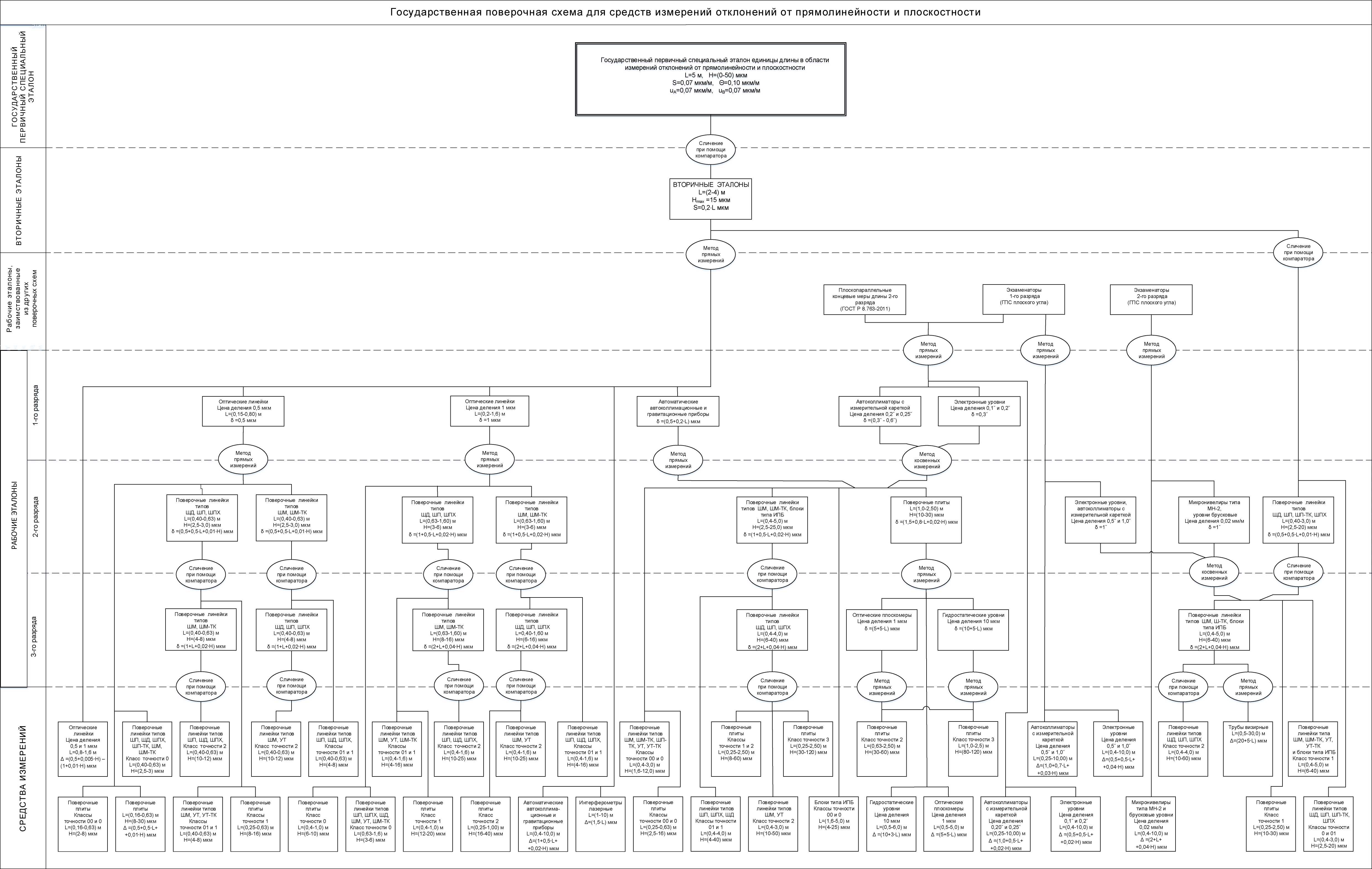

Графическая часть Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности представлена в приложении А.

В настоящей поверочной схеме использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 -10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 9392-89 Уровни рамные и брусковые. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта от 19.01.2016 N 22 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».

• 3.1. Сокращения:

ГПСЭ - государственный первичный специальный эталон;

ВЭТ - вторичный эталон

СКО - среднее квадратическое отклонение.

3.2 Обозначения:

S - среднее квадратическое отклонение;

Л - пределы допускаемой абсолютной погрешности;

3  - доверительные границы абсолютной погрешности;

0 - неисключенная систематическая погрешность;

L - длина проверяемой поверхности, м;

H - диапазон значений отклонений от прямолинейности и плоскостности, мкм.

• 4.1. ГПСЭ предназначен для хранения, воспроизведения и передачи единицы длины в области измерений отклонений от прямолинейности и плоскостности.

• 4.2. ГПСЭ состоит из комплекса следующих средств измерений:

- мост твердокаменный специальный «Трасса» с длиной рабочей поверхности 5 м;

- система измерительная стационарная, состоящая из автоколлиматора с зеркалом и каретки измерительной с дистанционным управлением;

- система измерительная автономная на базе электронных уровней;

- система измерительная мобильная на базе электронных уровней.

• 4.3. Диапазон значений отклонений от прямолинейности и плоскостности - Н, в котором воспроизводится единица, составляет (0-50) мкм.

• 4.4. ГПСЭ обеспечивает воспроизведение единицы длины в области измерений отклонений от прямолинейности и плоскостности со средним квадратическим отклонением среднего арифметического результата измерений - S, не превышающим 0,07 мкм/м при 10 независимых измерениях.

Неисключенная систематическая погрешность при доверительной вероятности 0,95 - 0(₀,₉₅), не превышает 0,10 мкм/м.

Стандартная неопределенность, оцениваемая по типу А - и_А, не

превышает 0,07 мкм/м.

Стандартная неопределенность, оцениваемая по типу B - uB, не

превышает 0,07 мкм/м.

• 4.5. ГПСЭ применяют для установления эквивалентности эталонов Национальных метрологических институтов (НМИ) стран, подписавших CIPM MRA, а также для передачи единицы длины в области измерений отклонений от прямолинейности и плоскостности ВЭТ - методом сличений при помощи компаратора.

• 4.6. В качестве компаратора при проведении сличений применяется мобильная измерительная система ГПСЭ. Диапазон измерений отклонений от прямолинейности и плоскостности мобильной измерительной системы ГПСЭ составляет (0-50) мкм. Доверительные границы суммарной абсолютной погрешности мобильной измерительной системы при доверительной вероятности 0,95 - Ад₀,₉₅), оценены в соответствии с ГОСТ Р 8.763 и не превышают 0,20 мкм/м.

• 5.1. В качестве вторичных эталонов применяют комплексы средств измерений, состоящие из моста твердокаменного с длиной рабочей поверхности от 2 до 4 м и измерительной системы, включающей два автоколлиматора с ценой деления 0,2", каретку измерительную с двумя зеркальными отражателями, или два уровня электронных с ценой деления 0,2", каретку измерительную и механизм перемещения каретки.

• 5.2. СКО результата сличения ВЭТ с ГСПЭ должно быть не более 0,2 мкм/м.

• 5.3. ВЭТ применяют для передачи единицы:

- приборам автоматическим автоколлимационным и гравитационным 1го разряда с доверительными границами абсолютной погрешности d=(0,5±0,2\L) мкм, а также линейкам оптическим 1-го разряда с ценой деления 0,5 и 1,0 мкм - методом прямых измерений;

• - линейкам поверочным типов ШП, ШПХ, ШП-ТК и ШД 2-го разряда, а также средствам измерений - линейкам поверочным типов ШП, ШПХ, ШП-ТК и ШД классов точности 0 и 01 по ГОСТ 8026 - методом сличения при помощи компаратора;

• - средствам измерений - линейкам оптическим с ценой деления 0,5 и 1,0 мкм, автоматическим автоколлимационным и гравитационным приборам с пределами допускаемой абсолютной погрешности A=(1+0,5L+0,02-H) мкм, а также интерферометрам лазерным с пределами допускаемой абсолютной погрешности A=(1,5-L) мкм - методом прямых измерений.

• 6.1. Рабочие эталоны, заимствованные из других поверочных схем

  • 6.1.1.  В качестве рабочих эталонов, заимствованных из других поверочных схем, применяют экзаменаторы 1-го и 2-го разрядов в соответствии с государственной поверочной схемой для средств измерений плоского угла и меры длины концевые плоскопараллельные 2-го разряда по ГОСТ Р 8.763.

  • 6.1.2. Экзаменаторы 1-го разряда совместно с мерами длины концевыми плоскопараллельными 2-го разряда применяют для передачи единицы уровням электронным с ценой деления 0,1 " и 0,2" 1-го разряда и автоколлиматорам с измерительной кареткой с ценой деления 0,2" и 0,25" 1-го разряда, а также для поверки средств измерений - автоколлиматоров с измерительной кареткой с ценой деления 0,20" и 0,25" и уровней электронных с ценой деления 0,1" и 0,2" - методом прямых измерений.

  • 6.1.3. Экзаменаторы 1-го разряда применяют для передачи единицы уровням электронным с ценой деления 0,5" и 1,0" 2-го разряда, а также для поверки средств измерений - автоколлиматоров с измерительной кареткой с ценой деления 0,5" и 1,0" и уровней электронных с ценой деления 0,5" и 1,0" -методом прямых измерений.

  • 6.1.4. Экзаменаторы 2-го разряда применяют для передачи единицы микронивелирам типа МН-2 и уровням брусковым с ценой деления 0,02 мм/м 2-го разряда, а также для поверки средств измерений - микронивелиров типа МН-2 и уровней брусковых с ценой деления 0,02 мм/м по ГОСТ 9392 - методом прямых измерений.

• 6.2. Рабочие эталоны 1-го разряда

  • 6.2.1. В качестве рабочих эталонов 1-го разряда применяют линейки оптические с ценой деления 0,5 и 1,0 мкм, приборы автоматические автоколлимационные и гравитационные, автоколлиматоры с измерительной кареткой с ценой деления 0,2" и 0,25", а также уровни электронные с ценой деления 0,1 " и 0,2".

  • 6.2.2. Доверительные границы абсолютной погрешности линеек оптических 1-го разряда при доверительной вероятности 0,95 составляют 3=0,5 мкм и 3=1,0 мкм.

Доверительные границы абсолютной погрешности приборов автоматических автоколлимационных и гравитационных при доверительной вероятности 0,95 должны быть не более 3=(0,5 + 0,2 •L) мкм.

Доверительные границы абсолютной погрешности уровней электронных и автоколлиматоров 1-го разряда при доверительной вероятности 0,95 составляют соответственно 3=0,3" и 3=(0,3 - 0,6)".

• 6.2.3. Рабочие эталоны 1-го разряда применяют для передачи единицы линейкам поверочным ШД, ШП, ШПХ, ШМ, ШМ-ТК, блокам инструментально-поверочным ИПБ и плитам поверочным 2-го разряда методами прямых или косвенных измерений, а также для поверки методами прямых и косвенных измерений средств измерений: линеек поверочных типов ШП, ШПХ, ШД, ШМ, УТ и ШМ-ТК класса точности 0 по ГОСТ 8026, блоков (ИБП) и плит поверочных классов точности 00 и 0 по ГОСТ 10905.

• 6.3. Рабочие эталоны 2-го разряда

  • 6.3.1. В качестве рабочих эталонов 2-го разряда применяют линейки поверочные типов ШП, ШПХ, ШД, ШМ и ШМ-ТК класса точности 0 по ГОСТ 8026 при длине линеек до 1600 мм и класса точности 01 - при длине линеек 2000 мм и более, блоки инструментально-поверочные типа ИПБ из твердокаменных пород, плиты поверочные классов точности 0 и 1 по ГОСТ 10905, уровни электронные и автоколлиматоры с измерительной кареткой с ценой деления 0,5" и 1,0", микронивелиры типа МН-2 и уровни брусковые с ценой деления 0,02 мм/м, линейки поверочные типов ШД, ШП, ШП-ТК и ШПХ класса точности 01 по ГОСТ 8026.

  • 6.3.2.  Доверительные границы абсолютной погрешности рабочих

эталонов 2-го разряда: блоков типа ИПБ, плит поверочных классов точности 0 и 1, линеек поверочных типов ШП, ШПХ, ШД, ШМ, ШМ-ТК, ШП-ТК и ШПХ при доверительной вероятности 0,95 составляют от (0,5 + 0,5 •L + 0,01 •Н) до (1,5 +0,8 •L + 0,02•Я) мкм; уровней электронных и автоколлиматоров в комплекте с кареткой измерительной с ценой деления 0,5" и 1,0", микронивелиров                                                  типа

МН-2 и уровней брусковых с ценой деления 0,02 мм/м при доверительной вероятности 0,95 составляют 3=1".

• 6.3.3. Рабочие эталоны 2-го разряда применяют для передачи единицы линейкам поверочным ШМ, ШМ-ТК, ШД, ШП, ШПХ, блокам типа ИПБ, оптическим плоскомерам и гидростатическим уровням 3-го разряда и для поверки средств измерений: линеек поверочных типов ШП, ШПХ, ШД, ШМ, ШМ-ТК, УТ и УТ-ТК классов точности 01 и 1 по ГОСТ 8026 и плит поверочных класса точности 1 по ГОСТ 10905 методами прямых и косвенных измерений, или сличением при помощи компаратора (головки измерительной с ценой деления 1 мкм со специальными приспособлениями).

• 6.4. Рабочие эталоны 3-го разряда

  • 6.4.1. В качестве рабочих эталонов 3-го разряда применяют линейки поверочные типов ШП, ШПХ, ШД, ШМ и ШМ-ТК класса точности 1 по ГОСТ 8026, плоскомеры оптические с ценой деления 1 мкм, уровни гидростатические с ценой деления 10 мкм, а также линейки поверочные типа ШМ и блоки инструментально-поверочные типа ИПБ.

  • 6.4.2. Доверительные границы абсолютной погрешности рабочих эталонов 3-го разряда при доверительной вероятности 0,95 составляют от (1 + 1L +0,02-H) до (10 + 5L) мкм.

  • 6.4.3. Рабочие эталоны 3-го разряда применяют для поверки средств измерений методом прямых измерений или сличением при помощи компаратора (головки измерительной с ценой деления 1 и 2 мкм со специальными приспособлениями).

• 7.1. В качестве средств измерений применяют линейки оптические с ценой деления 0,5 и 1,0 мкм, плоскомеры оптические с ценой деления 1 мкм, автоколлиматоры с измерительной кареткой с ценой деления от 0,2" до 1,0", приборы автоматические автоколлимационные и гравитационные, уровни электронные с ценой деления от 0,1" до 1,0", микронивелиры типа МН-2, уровни брусковые с ценой деления не более 5", уровни гидростатические с ценой деления 10 мкм, трубы визирные, интерферометры лазерные, блоки инструментально-поверочные типа ИПБ, линейки поверочные и плиты поверочные всех типов, размеров и классов точности по ГОСТ 8026 и ГОСТ 10905.

• 7.2. Пределы допускаемых абсолютных погрешностей средств измерений составляют от (0,5 + (,),(.)(.)57/) до 120 мкм.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 мая 2018 г.

Москва

Об утверяедении государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также принимая во внимание решение научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 14 мая 2018 г. (протокол № 49-пр), п р и к а з ы в ы а ю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений отклонений от прямолинейности и плоскостности (далее-ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного специального эталона единицы длины в области измерений отклонений от прямолинейности и плоскостности (ГЭТ 130-2014) и вводится в действие с 1 августа 2018 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тогцев) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.420-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Информационно-аналитическому управлению (Т.Я.Кожевникова) разместить информацию об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя
