ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2157

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2157

Лист № 1 Регистрационный № 82129-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы радиоизотопные измерений уровня и плотности Gammapilot FMG50

Комплексы радиоизотопные измерений уровня и плотности Gammapilot FMG50 (далее комплексы) предназначены для непрерывного измерения уровня или определения предельных значений уровней жидкостей, пульп и сыпучих материалов (далее продукта), уровня границы раздела рабочих сред, а также измерений плотности продукта (в т.ч. при транспортировке по трубопроводам) при учетно-расчетных операциях, в системах оперативного учета и автоматического контроля, регулирования и управления технологическими процессами.

Принцип действия комплекса основан на определении степени ослабления (поглощения) гамма-излучения, испускаемого источником при его прохождении через рабочую среду. Степень ослабления гамма-излучения зависит от типа источника, плотности, толщины и высоты слоя рабочей среды, через которую проходит гамма-излучение.

В зависимости от типа резервуара/трубопровода, условий применения и потребностей Заказчика, в состав комплекса могут входить: источник гамма-излучения с радионуклидом (далее источник), контейнер для источника (далее контейнер), модулятор излучения FHG65 с блоком управления FHG66, детектор гамма-излучения с измерительным преобразователем (далее детектор) FMG50, монтажные комплекты, индикатор сигналов RIA15 с функцией управления, преобразователь измерительный RMA42 и регистратор безбумажный Memograph M RSG45 (регистрационный № 68444-17).

Комплекс может использоваться как в полном составе, так и частично.

Поскольку составные части комплекса монтируются без прямого контакта с рабочей средой, то ее параметры не оказывают воздействия на работу комплекса, что позволяет применять комплекс для измерений, в том числе, агрессивных, токсичных и других опасных сред.

Источник испускает гамма-излучение, возникающее при радиоактивном распаде содержащегося в нем радионуклида. В комплексе могут применяться источники гамма-излучения FSG60, FSG61 или аналогичные российского производства типа ИГИ-Ц-х-х, ИМГИЦ-х, ИМГИЦ2-х, ГИД-Ц-х-х, ГИК-х-х, ОСГИ и/или аналогичные с радионуклидом цезий-137 (Cs-137), кобальт-60 (Co-60) или натрий-22 (Na-22), в том числе по ГОСТ Р 52241-2004 (ИСО 2919:1999).

Контейнер предназначен для формирования пучка излучения от источника в заданном направлении, защиты персонала от воздействия излучения во время работы, транспортировки и хранения источника. Применяются контейнеры типа FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, КС-хххх, блоки гамма-источника типа БГИ-хххх или контейнеры, обладающие аналогичными экранирующими и функциональными характеристиками. Тип контейнера или блока выбирается исходя из типа источника и особенностей применения комплекса.

Детектор предназначен для регистрации гамма-излучения и формирования выходного сигнала. Детектор содержит чувствительный элемент сцинтилляционного типа из йодида натрия (NaI) или поливинилтолуола (PVT). Попадая на сцинтиллятор, гамма-излучение генерирует вспышки света, которые преобразуются фотоумножителем в электрические импульсы. Частота импульсов пропорциональна интенсивности излучения, попадающего на детектор. В зависимости от заданного режима работы и данных калибровки, частота импульсов преобразуется измерительным преобразователем в выходной сигнал уровня или плотности.

Детектор имеет встроенную функцию линеаризации (до 32 точек), а также автоматическую компенсацию снижения активности излучения источника в зависимости от срока его эксплуатации.

Для обеспечения достоверности измерений при изменении фонового уровня радиации и/или наличия воздействия других источников ионизирующего излучения (например, во время проведения гаммадефектоскопии) в составе комплекса применяют модулятор излучения Gamma Modulator FHG65 c блоком управления модулятора Synchronizer FHG66.

Комплекс сертифицирован в соответствии со стандартом ГОСТ Р МЭК 61508 (IEC 61508) на применение в электрических, электронных, программируемых системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (УПБ2) (1oo1) и SIL3 (УПБ3) при однородном резервировании.

В комплексах реализована технология Heartbeat, позволяющая осуществлять имитационную поверку без демонтажа прибора и остановки технологического процесса, а также непрерывную самодиагностику прибора с выводом диагностических сообщений:

- на местный дисплей;

- в систему настройки и управления парком приборов (например, FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM и др.);

- в систему автоматизации (например, ПЛК);

- на экран смартфона или планшетного компьютера с установленным ПО SmartBlue.

Результаты самодиагностики Heartbeat классифицируются по стандарту VDI/VDE 2650 и, в соответствии со стандартом NAMUR NE 107, могут быть считаны в виде числовых величин и сообщений с дисплея детектора и/или могут передаваться в виде выходного сигнала (дискретного, аналогового или цифрового).

Параметризация и пуско-наладочные работы осуществляются на месте монтажа с помощью RIA15, удаленно - посредством беспроводного радиоинтерфейса Bluetooth при помощи смартфона или планшетного компьютера с установленным ПО SmartBlue или через интерфейс цифровой коммуникации посредством компьютера с программным обеспечением (например, DeviceCare, FieldCare, AMS Device Manager, SIMATIC PDM и др.). Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (например, HART) и/или может быть считана с RIA15 или цифровых устройств посредством беспроводного радиоинтерфейса Bluetooth.

Для повышения чувствительности комплекса, увеличения диапазона изменений уровня при каскадной установке, и/или при использовании релейных выходов применяются:

• -  при двух детекторах - RMA42;

• -   при двух и более детекторах - RSG45.

Комплекс также может использоваться для вычислений концентрации двухкомпонентных продуктов (например, твердых включений в пульпе), для которых имеются зависимости концентрации от плотности и температуры, уровня границы раздела фаз. Комплексы могут входить в состав систем для вычислений объема и массы продуктов в резервуарах и трубопроводах.

Комплексы выпускаются в обычном или взрывозащищенном исполнениях.

При установке на месте эксплуатации проводится калибровка комплекса в соответствии с требованиями, изложенными в руководстве по эксплуатации.

Внешний вид компонентов комплекса приведен на рисунках 1 - 8.

Пломбирование не предусмотрено.

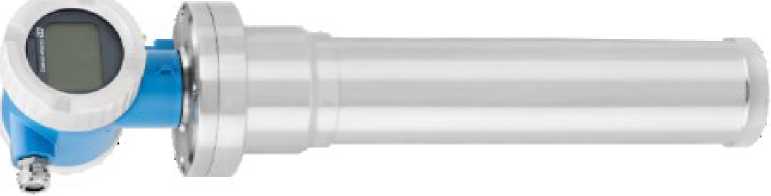

Рисунок 1 - Компактный преобразователь Gammapilot FMG50 (детектор)

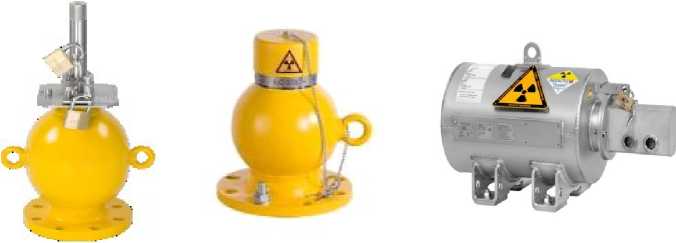

FQG63         FQG61            FQG66

Рисунок 2 - Варианты контейнеров для источников гамма-излучения

Рисунок 3 - Источники гамма-излучения

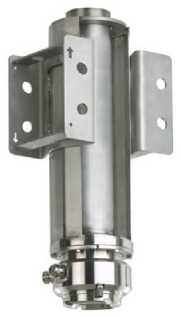

Рисунок 4 - Модулятор излучения

Gamma Modulator FHG65

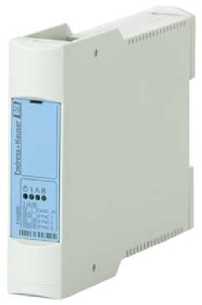

Рисунок 5 - Блок управления модулятора

Synchronizer FHG66

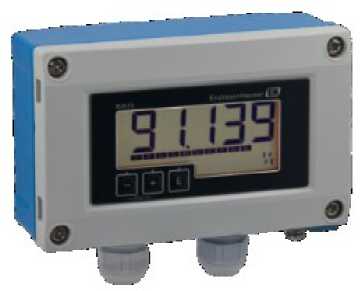

Рисунок 6 - Индикатор RIA15

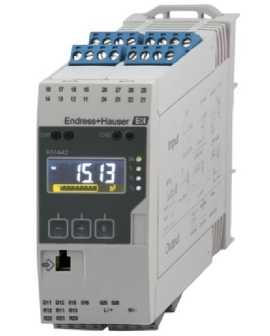

Рисунок 7 - Преобразователь

измерительный RMA42

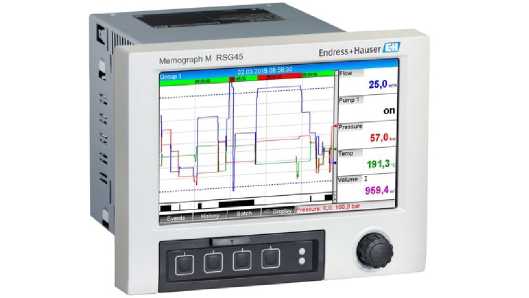

Рисунок 8 - Регистратор безбумажный RSG45

Программное обеспечение комплексов состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемым во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование программного обеспечения нанесено фабричным способом на заводскую табличку (шильдик) детектора, а так же доступно для считывания с использованием цифровых протоколов при помощи персонального компьютера и/или посредством беспроводного радиоинтерфейса Bluetooth с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue. Метрологически значимая часть ПО и заводские параметры защищены переключателем в электронном блоке FMG50, а также с помощью пароля для предотвращения несанкционированного доступа к настройкам прибора через ПО DeviceCare, FieldCare, AMS Device Manager, SIMATIC PDM, SmartBlue и другие. Настройка и модификация параметров прибора через встроенный дисплей не возможна.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracking)) - не влияет на функциональность и метрологические характеристики.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты от непреднамеренных и преднамеренных изменений "Высокий" согласно Р 50.2.077 - 2014.

Таблица 2 - Метрологические и технические характеристики

наносится на табличку детектора заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе «Описание изделия».

Приказ Росстандарта от 01.11.2019 г. №2603 Об утверждении Государственной поверочной схемы для средств измерений плотности.

Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов.

Техническая документация фирмы.

Фирма Endress+Hauser SE+Co.KG, Германия.

Адрес: Haupstrasse 1, 79689 Maulburg, Germany Тел.: +49 7622 28 0, факс: +49 7622 28 14 38 e-mail: info@pcm.endress.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРА НИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___30 сентября 2071 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое

к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и ( и торговли

  сведений, утверждениЙм пййййЗдМ МПИЮТёййТБА. Промышленности

  _     „    „           Подттнникдлеюронного докуиа^/^исзижвдЭЛ-

  (рговли Российской Фе/

5_Т/.                            I " Федерального агентства"по техническому регулированию и

. Контроль за испол] ениСм^настоящек^ри,каза оставляю за

(.Я: ДЫИЯ О СШ ИФИКЛ i t Ji I

Сертификат: 028BB2S700AOAC3E9843FA50B54F406F4C Кому выдан; Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
