№1049 от 18.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 253478
О внесении изменений в описание типа на Весы автомобильные тензометрические ВАТ
Приказы по основной деятельности по агентству Вн. Приказ № 1049 от 18.06.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
_______18 июня 2021 г.
№ Ю49
Москва
О внесении изменений в сведения об утвержденных средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 016E36DOOOEAAB18AD4D7A06289A6DC807 Кому выдан: Шалаев Антон Павлович
Действителен: с 30.06.2020 до 30.06.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «18» июня 2021 г. № 1049
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Весы автомобильные тензометрические |
ВАТ |
47527-11 |
Общество с ограниченной ответственностью «Новые автоматизирован ные измерительные системы» (ООО «НАИС») г.Ростов-на-Дону |
ГОСТ OIML R 76-1-2011 |
Общество с ограниченной ответственнос тью «Новые автоматизиров анные измерительные системы» (ООО «НАИС») г.Ростов-на-Дону |
ФГУП "ВНИИМС" г.Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» июня 2021 г. № 1049
Лист № 1
Всего листов 9
Регистрационный № 47527-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные тензометрические ВАТ
Назначение средства измеренийВесы автомобильные тензометрические ВАТ (далее - весы) предназначены для измерения массы груза, перевозимого автомобильным транспортом.
Описание средства измеренийВ состав каждой модификации весов семейства 1 (с аналоговыми датчиками) и семейства 2 (с цифровыми датчиками) входит:
- грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя от одной до четырех грузоприемных платформ (рисунок 1);
- весоизмерительное устройство, включающего в себя от 4 до 12 весоизмерительных датчиков (рисунок 1);
- индикатор или терминал (рисунок 2).

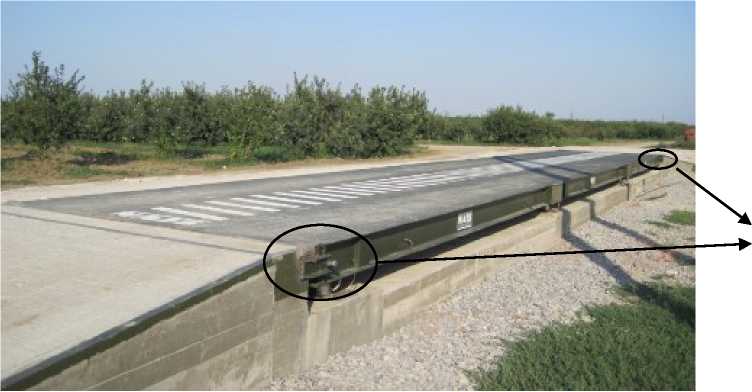

Продольные и поперечные отбойники
Рисунок 1 - Общий вид весов автомобильных тензометрических ВАТ
Рисунок 2 - Общий вид индикатора/терминала
ГПУ служит для принятия нагрузки. Грузоприемная платформа устанавливается на весоизмерительные датчики, которые базируются на недеформируемом основании.
Смещение ГПУ в горизонтальной плоскости при въезде взвешиваемого автотранспорта ограничивается регулируемыми упорами - продольными и поперечными отбойниками (представлены на рисунке 1).
Весоизмерительное устройство, в зависимости от модификации весов, состоит из одного из следующих комплектов весоизмерительных датчиков:
- комплекта датчиков весоизмерительных тензорезисторных С16А (регистрационный № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в аналоговый электрический сигнал, пропорциональный массе;
-
- комплекта датчиков весоизмерительных тензорезисторных C16A (регистрационный № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, (вид взрывозащиты OExiaIICT4/T6X) для работы во взрывоопасных зонах классов 1 и 2;
-
- комплекта датчиков весоизмерительных тензорезисторных C16i (регистрационный № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в цифровой кодированный электрический сигнал, пропорционально массе. Весоизмерительные датчики встраиваются в узлы встройки.
Соединительные коробки располагаются в приборных отсеках грузоприемного устройства. Блоки согласования служат для суммирования и коммутации аналоговых сигналов весоизмерительных датчиков. Клеммные коробки служат для подключения цифровых весоизмерительных датчиков к линии связи. Терминал или индикатор весов размещается в помещении, обеспечивающем рабочий диапазон температур, указанный на конкретный прибор в эксплуатационной документации.
Весы семейства 1 конструктивно состоят из грузоприемного устройства и индикатора ВТ-008. Грузоприемное устройство включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных С16А (аналоговых).
Весы семейства 2 конструктивно состоят из грузоприемного устройства и терминала ВТ - 009. Грузоприемное устройство включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных C16i (цифровых).
При использовании в весах датчиков весоизмерительных тензорезисторных типа C16i с помощью встроенного в датчик аналого-цифрового преобразователя аналоговый электрический сигнал преобразуется в дискретный. Далее дискретный сигнал поступает в терминал ВТ-009.
Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 для связи с внешними электронными устройствами (например, ЭВМ, принтеры, электронные регистрирующие устройства, дублирующее табло). Весы оснащены устройством первоначальной установки нуля и устройством слежения за нулем.
Весы семейства 1 выпускаются в 69 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Весы семейства 2 выпускаются в 52 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Весы семейства 1 и семейства 2 являются многоинтервальными.
Пример записи модификаций весов из семейства 1 и 2 в других документах и при заказе: Весы автомобильные тензометрические BAT-X-Y-Z-T-M-Ц-В-С (исполнение 1), где:
ВАТ - тип весов;
X - максимальная нагрузка, т;
Y - длина грузоприёмного устройства, м;
Z - ширина грузоприёмного устройства, м;
T - количество грузоприёмных платформ;
М - модернизированные весы (реконструированные);
Исполнение 1 - весы во взрывозащищённом исполнении;
Ц - цифровые весы (указание на семейство 2);
В - весы с врезным способом установки, устанавливается на уровне дорожного полотна; С - весы сборной конструкции, в случае, если в обозначении модификации нет указания на сборную конструкцию, конструкцию считать цельнометаллической.

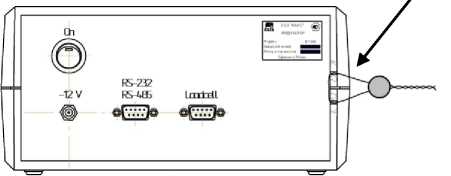

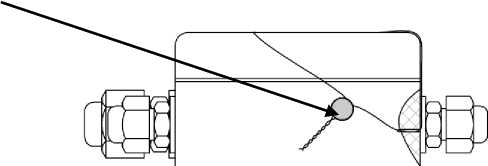

Место нанесения свинцовой пломбы
к.__________________________________________7
Рисунок 3 - Схема пломбировки индикатора
Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).
Программное обеспечениеПрограммное обеспечение (ПО) индикатора ВТ-008 реализовано аппаратно и является встроенным и метрологически значимым.
Для ПО индикатора ВТ-008 по алгоритму CRC-16 подсчитывается контрольная сумма, которая является неизменной в течение всего периода эксплуатации ПО. Контрольная сумма рассчитывается для всей области памяти программ микроконтроллера.
Идентификационный номер и контрольную сумму ПО можно увидеть на дисплее индикатора ВТ-008, выбрав в главном меню пункт «Состояние индикатора».
Защита ПО индикатора ВТ-008 реализуется также посредством электронной пломбы, которая позволяет просмотреть количество попыток программирования и дату последнего программирования установок, непосредственно влияющих на точность измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
Весы |
|
Идентификационное наименование ПО |
ВТ-008 |
|
Номер версии (идентификационный номер) ПО |
V1.10 |
|
Цифровой идентификатор ПО |
24354 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077—2014 - «высокий».
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
№ п/п |
Наименование характеристики |
Показатель характеристики |
|
1 |
2 |
3 |
|
1 |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
2 |
Максимальная нагрузка, Max, т |
Max = 30/40/60/80/100 |
|
3 |
Минимальная нагрузка, Min, т |
0,2 |
|
4 |
Поверочное деление е, и действительная цена деления, d, (e = d), кг |
ех=10 |
|
е2=20 | ||
|
ез=50 | ||
|
5 |
Максимальное число поверочных делений, nmax |
П1=3000 |
|
П2=3000 | ||
|
П3=3000 | ||
|
6 |
Диапазон уравновешивания тары |
100% Max |
|
7 |
Диапазон рабочих температур, °С |
от - 30 до + 40 |
|
8 |
Число весоизмерительных датчиков, N, не более |
N<12 |
|
9 |
Длина кабеля, L, м - для модификаций весов, в состав которых входит комплект датчиков С16А -для модификаций весов, в состав которых входит комплект датчиков C16i |
L=50 L=300 |
|
10 |
Поперечное сечение провода, а, мм2 |
а = 0,35 |
|
11 |
Погрешность устройства установки нуля, кг |
±0,25е |
|
12 |
Сходимость (размах), кг |
0,2е |
|
13 |
Параметры электрического питания, сети АС | |
|
напряжение, В |
от 187 до 242 | |
|
частота, Гц |
от 49 до 51 | |
|
14 |
Параметры электрического питания, сеть DC | |
|
- напряжение питания, В |
от 9 до 15 | |
|
- вид тока напряжения питания |
постоянный | |
|
15 |
Потребляемая мощность, В^А, не более |
15 |
Таблица 3 - Модификации весов семейства 1
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максимальная нагрузка, Мах, т |
Габаритные размеры грузоприемных платформ, Д/Ш, мм |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
ВАТ-30-6-3-1 |
1021-00.000У |
30 |
6000/3000 |
|
2 |
ВАТ-30-6-3-1 исполнение 1 |
1121-00.000У |
30 |
6000/3000 |
|
3 |
ВАТ-30-6-3-1-С |
1021-00.000C |
30 |
6000/3000 |
|
4 |
ВАТ-40-8-3-1 |
1022-00.000У |
40 |
8000/3000 |
|
5 |
ВАТ-40-8-3-1 исполнение 1 |
1122-00.000У |
40 |
8000/3000 |
|
6 |
ВАТ-40-8-3-1-С |
1022-00.000C |
40 |
8000/3000 |
|
7 |
ВАТ-60-12-3-2 |
1023-00.000У |
60 |
12000/3000 |
|
8 |
ВАТ-60-12-3-2 |
1123-00.000У |
60 |
12000/3000 |
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Макси мальная нагрузка, Мах, т |
Габаритные размеры грузоприемных платформ, Д/Ш, мм |
|
исполнение 1 | ||||
|
9 |
ВАТ-60-12-3-2-С |
1023-00.000C |
60 |
12000/3000 |
|
10 |
ВАТ-60-16-3-3 |
1035-00.000У |
60 |
16000/3000 |
|
11 |
ВАТ-60-16-3-3 исполнение 1 |
1135-00.000У |
60 |
16000/3000 |
|
12 |
ВАТ-60-16-3-3-С |
1035-00.000C |
60 |
16000/3000 |
|
13 |
ВАТ-60-18-3-3 |
1037-00.000У |
60 |
18000/3000 |
|
14 |
ВАТ-60-18-3-3 исполнение 1 |
1137-00.000У |
60 |
18000/3000 |
|
15 |
ВАТ-60-18-3-3-В |
1037-00.000B |
60 |
18000/3000 |
|
16 |
ВАТ-60-18-3-3-С |
1037-00.000C |
60 |
18000/3000 |
|
17 |
ВАТ-60-20-3-4 |
1024-00.000У |
60 |
20000/3000 |
|
18 |
ВАТ-60-20-3-4 исполнение 1 |
1124-00.000У |
60 |
20000/3000 |
|
19 |
ВАТ-60-20-3-4-В |
1024-00.000В |
60 |
20000/3000 |
|
20 |
ВАТ-60-20-3-4-С |
1024-00.000С |
60 |
20000/3000 |
|
21 |
ВАТ-60-22-3-4 |
1025-00.000У |
60 |
22000/3000 |
|
22 |
ВАТ-60-22-3-4 исполнение 1 |
1125-00.000У |
60 |
22000/3000 |
|
23 |
ВАТ-60-22-3-4-В |
1025-00.000В |
60 |
22000/3000 |
|
24 |
ВАТ-60-22-3-4-С |
1025-00.000С |
60 |
22000/3000 |
|
25 |
ВАТ-80-16-3-3 |
1045-00.000У |
80 |
16000/3000 |
|
26 |
ВАТ-80-16-3-3 исполнение 1 |
1145-00.000У |
80 |
16000/3000 |
|
27 |
ВАТ-80-16-3-3-В |
1045-00.000В |
80 |
16000/3000 |
|
28 |
ВАТ-80-16-3-3-С |
1045-00.000С |
80 |
16000/3000 |
|
29 |
ВАТ-80-18-3-3 |
1047-00.000У |
80 |
18000/3000 |
|
30 |
ВАТ-80-18-3-3 исполнение 1 |
1147-00.000У |
80 |
18000/3000 |
|
31 |
ВАТ-80-18-3-3-В |
1047-00.000В |
80 |
18000/3000 |
|
32 |
ВАТ-80-18-3-3-С |
1047-00.000С |
80 |
18000/3000 |
|
33 |
ВАТ-80-20-3-4 |
1039-00.000У |
80 |
20000/3000 |
|
34 |
ВАТ-80-20-3-4 исполнение 1 |
1139-00.000У |
80 |
20000/3000 |
|
35 |
ВАТ-80-20-3-4-В |
1039-00.000В |
80 |
20000/3000 |
|
36 |
ВАТ-80-20-3-4-С |
1039-00.000С |
80 |
20000/3000 |
|
37 |
ВАТ-80-22-3-4 |
1051-00.000У |
80 |
22000/3000 |
|
38 |
ВАТ-80-22-3-4 исполнение 1 |
1151-00.000 |
80 |
22000/3000 |
|
39 |
ВАТ-80-22-3-4-В |
1051-00.000В |
80 |
22000/3000 |
|
40 |
ВАТ-80-22-3-4-С |
1051-00.000С |
80 |
22000/3000 |
|
41 |
ВАТ-80-24-3-4 |
1040-00.000У |
80 |
24000/3000 |
|
42 |
ВАТ-80-24-3-4 исполнение 1 |
1140-00.000У |
80 |
24000/3000 |
|
43 |
ВАТ-80-24-3-4-В |
1040-00.000В |
80 |
24000/3000 |
|
44 |
ВАТ-80-24-3-4-С |
1040-00.000С |
80 |
24000/3000 |
|
45 |
ВАТ-100-18-3-3 |
1057-00.000У |
100 |
18000/3000 |
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максимальная нагрузка, Мах, т |
Габаритные размеры грузоприемных платформ, Д/Ш, мм |
|
46 |
ВАТ-100-18-3-3 исполнение 1 |
1157-00.000У |
100 |
18000/3000 |
|
47 |
ВАТ-100-18-3-3-В |
1057-00.000В |
100 |
18000/3000 |
|
48 |
ВАТ-100-18-3-3-С |
1057-00.000С |
100 |
18000/3000 |
|
49 |
ВАТ-100-20-3-4 |
1058-00.000У |
100 |
20000/3000 |
|
50 |
ВАТ-100-20-3-4 исполнение 1 |
1158-00.000У |
100 |
20000/3000 |
|
51 |
ВАТ-100-20-3-4-В |
1058-00.000В |
100 |
20000/3000 |
|
52 |
ВАТ-100-22-3-4 |
1061-00.000У |
100 |
22000/3000 |
|
53 |
ВАТ-100-22-3- 4исполнение 1 |
1161-00.000У |
100 |
22000/3000 |
|
54 |
ВАТ-100-22-3-4-В |
1061-00.000В |
100 |
22000/3000 |
|
55 |
ВАТ-100-22-3-4-С |
1061-00.000С |
100 |
22000/3000 |
|
56 |
ВАТ-100-24-3-4 |
1059-00.000У |
100 |
24000/3000 |
|
57 |
ВАТ-100-24-3-4 исполнение 1 |
1159-00.000У |
100 |
24000/3000 |
|
58 |
ВАТ-100-24-3-4-В |
1059-00.000В |
100 |
24000/3000 |
|
59 |
ВАТ-40-12-3-1-М |
1012-00.000 |
40 |
12000/3000 |
|
60 |
ВАТ-60-12-3-1-М |
1093-00.000 |
60 |
12000/3000 |
|
61 |
ВАТ-60-15-3-1-М |
1013-00.000 |
60 |
15000/3000 |
|
62 |
ВАТ-60-15-4-1-М |
1014-00.000 |
60 |
15000/4000 |
|
63 |
ВАТ-60-16-3-2-М |
1015-00.000 |
60 |
16000/3000 |
|
64 |
ВАТ-60-18-3-1-М |
1016-00.000 |
60 |
18000/3000 |
|
65 |
ВАТ-60-18-3-2-М |
1091-00.000 |
60 |
18000/3000 |
|
66 |
ВАТ-60-18-4-1-М |
1017-00.000 |
60 |
18000/4000 |
|
67 |
ВАТ-80-18-3-2-М |
1018-00.000 |
80 |
18000/3000 |
|
68 |
ВАТ-80-20-3-2-М |
1019-00.000 |
80 |
20000/3000 |
|
69 |
ВАТ-80-24-3-2-М |
1011-00.000 |
80 |
24000/3000 |
Таблица 4 - Перечень модификаций весов семейства 2
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максимальная нагрузка, Мах, т |
Габаритные размеры грузоприемных платформ, Д/Ш, мм |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
ВАТ-30-6-3-1-Ц |
1221-00.000 |
30 |
6000/3000 |
|
2 |
ВАТ-30-6-3-1-Ц-С |
1221-00.000С |
30 |
6000/3000 |
|
3 |
ВАТ-40-8-3-1-Ц |
1222-00.000 |
40 |
8000/3000 |
|
4 |
ВАТ-40-8-3-1-Ц-С |
1222-00.000С |
40 |
8000/3000 |
|
5 |
ВАТ-60-12-3-2-Ц |
1223-00.000 |
60 |
12000/3000 |
|
6 |
ВАТ-60-12-3-2-Ц-С |
1223-00.000С |
60 |
12000/3000 |
|
7 |
ВАТ-60-16-3-3-Ц |
1235-00.000 |
60 |
16000/3000 |
|
8 |
ВАТ-60-16-3-3-Ц-С |
1235-00.000С |
60 |
16000/3000 |
|
9 |
ВАТ-60-18-3-3-Ц |
1237-00.000 |
60 |
18000/3000 |
|
10 |
ВАТ-60-18-3-3-Ц-В |
1237-00.000В |
60 |
18000/3000 |
|
11 |
ВАТ-60-18-3-3-Ц-С |
1237-00.000С |
60 |
18000/3000 |
|
12 |
ВАТ-60-20-3-4-Ц |
1224-00.000 |
60 |
20000/3000 |
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максимальная нагрузка, Мах, т |
Габаритные размеры грузоприемных платформ, Д/Ш, мм |
|
13 |
ВАТ-60-20-3-4-Ц-В |
1224-00.000В |
60 |
20000/3000 |
|
14 |
ВАТ-60-20-3-4-Ц-С |
1224-00.000С |
60 |
20000/3000 |
|
15 |
ВАТ-60-22-3-4-Ц |
1225-00.000 |
60 |
22000/3000 |
|
16 |
ВАТ-60-22-3-4-Ц-В |
1225-00.000В |
60 |
22000/3000 |
|
17 |
ВАТ-60-22-3-4-Ц-С |
1225-00.000С |
60 |
22000/3000 |
|
18 |
ВАТ-80-16-3-3-Ц |
1245-00.000 |
80 |
16000/3000 |
|
19 |
ВАТ-80-16-3-3-Ц-В |
1245-00.000В |
80 |
16000/3000 |
|
20 |
ВАТ-80-16-3-3-Ц-С |
1245-00.000С |
80 |
16000/3000 |
|
21 |
ВАТ-80-18-3-3-Ц |
1247-00.000 |
80 |
18000/3000 |
|
22 |
ВАТ-80-18-3-3-Ц-В |
1247-00.000В |
80 |
18000/3000 |
|
23 |
ВАТ-80-18-3-3-Ц-С |
1247-00.000С |
80 |
18000/3000 |
|
24 |
ВАТ-80-20-3-4-Ц |
1239-00.000 |
80 |
20000/3000 |
|
25 |
ВАТ-80-20-3-4-Ц-В |
1239-00.000В |
80 |
20000/3000 |
|
26 |
ВАТ-80-20-3-4-Ц-С |
1239-00.000С |
80 |
20000/3000 |
|
27 |
ВАТ-80-22-3-4-Ц |
1251-00.000 |
80 |
22000/3000 |
|
28 |
ВАТ-80-22-3-4-Ц-В |
1251-00.000В |
80 |
22000/3000 |
|
29 |
ВАТ-80-22-3-4-Ц-С |
1251-00.000С |
80 |
22000/3000 |
|
30 |
ВАТ-80-24-3-4-Ц |
1240-00.000 |
80 |
24000/3000 |
|
31 |
ВАТ-80-24-3-4-Ц-В |
1240-00.000В |
80 |
24000/3000 |
|
32 |
ВАТ-80-24-3-4-Ц-С |
1240-00.000С |
80 |
24000/3000 |
|
33 |
ВАТ-100-18-3-3-Ц |
1257-00.000 |
100 |
18000/3000 |
|
34 |
ВАТ-100-18-3-3-Ц-В |
1257-00.000В |
100 |
18000/3000 |
|
35 |
ВАТ-100-18-3-3-Ц-С |
1257-00.000С |
100 |
18000/3000 |
|
36 |
ВАТ-100-20-3-4-Ц |
1258-00.000 |
100 |
20000/3000 |
|
37 |
ВАТ-100-20-3-4-Ц-В |
1258-00.000В |
100 |
20000/3000 |
|
38 |
ВАТ-100-22-3-4-Ц |
1261-00.000 |
100 |
22000/3000 |
|
39 |
ВАТ-100-22-3-4-Ц-В |
1261-00.000В |
100 |
22000/3000 |
|
40 |
ВАТ-100-24-3-4-Ц |
1259-00.000 |
100 |
24000/3000 |
|
41 |
ВАТ-100-24-3-4-Ц-В |
1259-00.000В |
100 |
24000/3000 |
|
42 |
ВАТ-40-12-3-1-М-Ц |
1212-00.000 |
40 |
12000/3000 |
|
43 |
ВАТ-60-12-3-1-М-Ц |
1293-00.000 |
60 |
12000/3000 |
|
44 |
ВАТ-60-15-3-1-М-Ц |
1213-00.000 |
60 |
15000/3000 |
|
45 |
ВАТ-60-15-4-1-М-Ц |
1214-00.000 |
60 |
15000/4000 |
|
46 |
ВАТ-60-16-3-2-М-Ц |
1215-00.000 |
60 |
16000/3000 |
|
47 |
ВАТ-60-18-3-1-М-Ц |
1216-00.000 |
60 |
18000/3000 |
|
48 |
ВАТ-60-18-3-2-М-Ц |
1291-00.000 |
60 |
18000/3000 |
|
49 |
ВАТ-60-18-4-1-М-Ц |
1217-00.000 |
60 |
18000/4000 |
|
50 |
ВАТ-80-18-3-2-М-Ц |
1218-00.000 |
80 |
18000/3000 |
|
51 |
ВАТ-80-20-3-2-М-Ц |
1219-00.000 |
80 |
20000/3000 |
|
52 |
ВАТ-80-24-3-2-М-Ц |
1211-00.000 |
80 |
24000/3000 |
наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устройства и на корпусе индикатора/терминала методом шелкографии.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
№ |
Наименование |
Обозначение |
Количество |
|
1 |
Грузоприемное устройство Грузоприемное устройство включает:
|
1 комплект от 1 до 4 шт. от 4 до 12 шт. | |
|
2 |
Эксплуатационная документация
-Руководство по эксплуатации индикатора/терминала
|
1 комплект 1 шт. 1 шт. 1 шт. | |
|
3 |
Индикатор/терминал |
1 шт. | |
|
Комплект поставки весов ВАТ-Х-Y-Z-T семейства 1:
БС-4, БС-6 (БСИ)
|
1 шт. 4-12 шт. 1-2 шт. 1 шт. 1 шт. 1 комплект | ||
|
Комплект поставки весов ВАТ-Х-Y-Z-T семейства 1 исполнение 1:
|
4-12 шт. 1-3 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 комплект | ||
|
Комплект поставки весов ВАТ-Х-Y-Z-T-U, семейства 2:
|
4-12 шт. 1- 2 шт. 1 шт. 1 шт. 1 шт 1 комплект |
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации, раздел 2.3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к весам автомобильным тензометрическим ВАТГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-011-48254431-2011 «Весы автомобильные тензометрические ВАТ».
