№2509 от 27.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59388
О внесении изменений в описание типа на преобразователи измерительные тока и напряжения
с гальванической развязкой (барьеры искрозащиты) серии К
Приказы по основной деятельности по агентству Вн. Приказ № 2509 от 27.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 ноября 2018 г. м 2509
Москва
О внесении изменений в описание типа на преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Пепперл и Фукс» от 11 сентября 2018 г. №212приказываю:
-
1. Внести изменения в описание типа на преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22153-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
<________—_________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2509
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К
Назначение средства измеренийПреобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (далее - преобразователи) предназначены для передачи сигналов и измерительных преобразований от датчиков, расположенных в опасной зоне, в виде силы, напряжения постоянного и переменного электрического тока и сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.
Описание средства измеренийПреобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (далее - преобразователи) представляют собой аналоговые промежуточные измерительные преобразователи сигналов постоянного и переменного тока, напряжения, а также пассивных датчиков сопротивления, включенных по 2-х или 3-х проводной схеме. Вход и выход преобразователей гальванически изолирован. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN 50020. Некоторые модификации рассчитаны на передачу SMART или HART сигналов, налагаемых на аналоговые сигналы.
Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве.
Преобразователи могут монтироваться на стандартную 35-мм DIN-рейку или на любую плоскую поверхность при помощи шурупов. Все преобразователи серии K имеют съемные клеммные блоки, которые кодируются для предотвращения неправильного подсоединения. Кроме того, дополнительно разработана шина питания Power Rail, которая вставляется в желоб стандартной DIN-рейки и имеет два проводника, с помощью которых осуществляется подача питания на барьеры.
Преобразователи представлены следующими моделями: KF**-C**, KF**-S***, KF**-V**, KF**-R*, KF**-P**, KF**-WAC2, KF**-HLC, КС**-Б***, KF**-CRG2, KF**-UCS, KF**-GUT которые отличаются видом аналогового сигнала на входе/на выходе, количеством измерительных каналов, наличием/отсутствием степени взрывозащиты.
Общий вид барьеров искрозащиты приведен на рисунке 1.
Обозначения мест нанесения знака поверки представлены на рисунке 2.

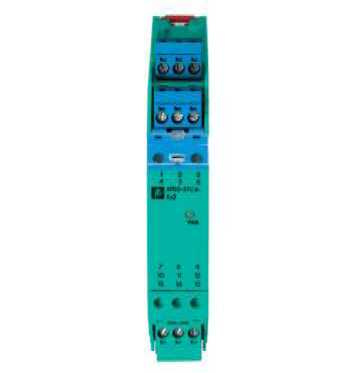

Рисунок 1 - Общий вид барьеров искрозащиты

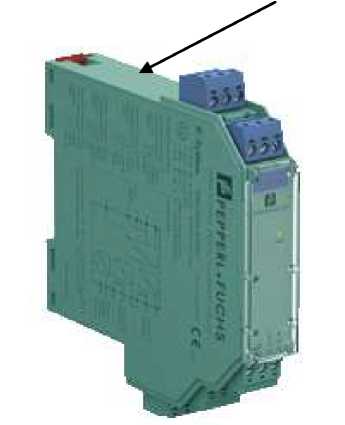

Место нанесения знака поверки
Рисунок 2 - Обозначения места нанесения знака поверки преобразователей
Пломбирование преобразователя не предусмотрено.
Программное обеспечениеИдентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DTM-I |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4 |
|
Цифровой идентификатор ПО |
— |
Метрологические характеристики приведены в таблице 2.
|
Таблица 2 - |
Метрологические характеристики преобразователей серии K | |||
|
Модель |
Сигналы |
Пределы допускаемой основной погрешности Y - приведённая, % от верх. гр. диап. изм., ±; Д - абсолютная, ± |
Пределы допускаемой доп. погрешности от изменения температуры окр.среды на 1°С Yдоп - приведённая, % от верх. гр. диап. изм., ±; Д доп - абсолютная, ± | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
KFD2-CD- 1.32 |
от 0 до 20 мА |
от 0 до 20 мА |
Y= 0,1 % |
Yдоп= 0,01 %/°С |
|
KFD2-CD- Ex1.32** |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
Y= 0,1 % |
Yдоп= 0,01 %/°С |
|
KFD2-CD2- Ex* |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 1,0 мкА/°С |
|
KFD2-PT2- Ex1** |
> 800 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
Д= 10 мкА Д= 5 мВ |
Ддоп= 1 мкА/°С Ддоп= 5 мВ/°С |
|
KFD2-SCD2- Ex*-Y1 |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 1 мкА/°С |
|
KFD2-SCD- Ex1.LK |
от 4 до 20 мА |
от 4 до 20 мА |
Y= 0,1 % |
Yдоп= 0,002 %/°С |
|
KFD2-SCD2- Ex*.LK |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 1 мкА/°С |
|
KFD2-STC3- Ex1 |
от 4 до 20 мА |
от 4 до 20 мА |
Y= 0,05 % |
Yдоп= 0,002 %/°С |
|
KFD2-STC4- Exl.H |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25 мкА/°С |
|
KFD2-STC4- Ex1.2O.H |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25 мкА/°С |
|
1 |
2 |
3 |
4 |
5 |
|
KFD2-STC4- Ex1.2O-Y1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25 мкА/°С |
|
KFD2-VR- Ex1.12 |
от 0 до 9 В |
от 0 до 9 В |
Д= 5 мВ |
Yдоп= 0,005 %/°С |
|
KFD2-VR- Ex1.19- Y109129 |
от -10 до +10 В |
от -10 до +10 В |
Д= 30 мВ |
Yдоп= 0,01 %/°С |
|
KFD2-STC4- 1.2O-3 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25 мкА/°С |
|
KFU8-VCR-1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
Д= 40 мкА Д= 20 мВ |
Yдоп= 0,01 %/°С |
|
KCD2-STC-1 |
от 4 до 20 мА |
от 4 до 20 мА от 1 до 5 В |
Y= 0,1 % для акт. вых от 4 до 20 мА; Y= 0,2 % для пасс. вых от 4 до 20 мА и для вых. от 1 до 5 В |
Ддоп= 4 мкА/°С от -20 до 0 °С Ддоп= 2 мкА/°С от 0 до 60 °С Ддоп= 0,5 мВ/°С от 0 до 60 °С Ддоп= 1,0 мВ/°С от -20 до 0 °С |
|
KCD2-SCD-1 |
от 4 до 20 мА |
от 4 до 20 мА |
Y= 0,1 % |
Ддоп= 2 мкА/°С от 0 до 60 °С Ддоп= 4 мкА/°С от -20 до 0 °С |
|
KF**-CRG2- 1.D |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 50 мкА |
Yдоп= 0,005 %/°С |
|
KF**-USC- 1.D |
от 0 до 20 мА от 0 до 10 В от 0 до 60 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
Y= 0,1 % |
Yдоп= 0,003 %/°С |
|
KFD2-STV4- Ex1.2O-1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 5 В от 1 до 5 В |
Д= 5 мВ |
Yдоп= 0,002 %/°С |
|
KFD2-STV4- Ex1.2O-2 |
от 0 до 20 мА |
от 0 до 10 В от 2 до 10 В |
Д= 10 мВ |
Yдоп= 0,002 %/°С |
|
KFD2-STC4- Ex2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Y= 10 мкА |
Yдоп= 0,002 %/°С |
|
KFD2-STV1- Ex1-1 |
от 4 до 20 мА |
от 1 до 5 В |
Д= 10 мкА |
Yдоп= 0,002 %/°С |
|
KFD2-STV3- Ex1-1 |
от 4 до 20 мА |
от 1 до 5 В |
Y= 0,03 % |
Yдоп= 0,002 %/°С |
|
1 |
2 |
3 |
4 |
5 |
|
KFD2-STV3- Ex1-2 |
от 4 до 20 мА |
от 2 до 10 В |
Y= 0,03 % |
Yдоп= 0,002 %/оС |
|
KFD2-STV4- Ex*-1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 5 В от 1 до 5 В |
Д= 5 мВ |
Yдоп= 0,002 %/оС |
|
KFD2-STV4- Ex*-2 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 10 В от 2 до 10 В |
Д= 10 мВ |
Yдоп= 0,002 %/оС |
|
KFD2-VR- Ex1.18 |
от 0 до 12 В |
от 0 до 12 В |
Д= 5 мВ |
Yдоп= 0,005 %/оС |
|
KFD2-VR- Ex1.19 |
от -10 до 10 В |
от -10 до +10 В |
Д= 5 мВ |
Yдоп= 0,005 %/оС |
|
KFD2-VR4- Ex1.26 |
от -20 до 0 В |
от -20 до 0 В |
Д= 10 мВ (при постоянном токе) Д= 15 мВ (при переменном токе) |
Yдоп= 0,005 %/оС |
|
KFD0-CC-1 |
от 0 до 20 мА от 0 до 10 В |
от 4 до 20 мА |
Y= 0,1 % |
Yдоп= 0,05 %/оС |
|
KFD0-CC- Ex1 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 4 до 20 мА |
Y= 0,1 % |
Yдоп= 0,05 %/оС |
|
KFD0-CS- *.50 |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 20 мкА (Vin > 5 В) Д= 50 мкА (Vin < 5 В) |
Ддоп= 2 мкА/оС от 0 до 50 оС Ддоп= 5 мкА/оС от -20 до 60 оС |
|
KFD0-CS- Ex*.50P |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 20 мкА |
Ддоп= 2 мкАЛС от 0 до 50 оС Ддоп= 5 мкА/оС от -20 до 60 оС |
|
KFD0-CS- Ex*.51P |
от 0 до 40 мА |
от 0 до 40 мА |
Y= 1 % |
Ддоп= 2 мкАЛС от 0 до 50 оС Ддоп= 5 мкА/оС от -20 до 60 оС |
|
KFD0-CS- Ex*.52 |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 20 мкА (Uin <20В) Д= +20 мкА Д= -50 мкА (20В<ищ <24В) |
Ддоп= 1 мкА/оС от 0 до50 оС Ддоп= 2 мкА/оС от 0 до 60 оС Ддоп= 5 мкА/оС от -20 до 60оС |
|
KFD0-CS- Ex*.53 |
от 0 до 40 мА |
от 0 до 40 мА |
Y= 1 % |
Ддоп= 2 мкА/оС от 0 до 50 оС Ддоп= 5 мкА/оС от -20 до 60 оС |
|
1 |
2 |
3 |
4 |
5 |
|
KFD0-CS- Ex*.54 |
от 1 до 20 мА |
от 0 до 20 мА |
Д= 3,5 мА |
Ддоп= 20 мкА/°С |
|
KFD0-RC- Ex1 |
от 0,5 до 11 кОм |
от 4 до 20 мА |
Y= 0,1 % |
Ддоп= 5 мкА/°С |
|
KFD0-SCS- Ex1.55 |
от 4 до 20 мА |
от 4 до 20 мА |
Д= 80 мкА |
Ддоп= 0,5 мкА/°С |
|
KFD0-VC- 1.10 |
от -10 до 10 В |
от 4 до 20 мА |
Y= 0,1 % |
Yдоn= 0,06 %/°С |
|
KF**-WAC2- Ex1.D |
от -100 до +100 мВ |
от -10 до 10 В от -20 до 20 мА от 0 до 20 мА от 4 до 20 мА |
Y= 0,05 % |
Yдоп= 0,01 %/°С |
|
KF**-WAC2- 1.D |
от -100 до +100 мВ |
от -10 до +10 В от -20 до +20 мА от 0 до 20 мА от 4 до 20 мА |
Y= 0,05 % |
Yдоп= 0,01 %/°С |
|
KFD2-SCD2- *.LK |
от 4 до 20 мА |
от 4 до 20 мА |
Y= 0,05 % |
Ддоп= 1 мкА/°С |
|
KFD2-CR4-* |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25мкА/°С |
|
KFD2-CR4- 1.2O |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25мкА/°С |
|
KFD2-STC4- * |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,002 %/°С |
|
KFD2-STC4- 1.2О |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 10 мкА |
Ддоп= 0,002 %/°С |
|
KFD2-HLC- Ex.1.D.** |
от 4 до 20 мА HART |
от 4 до 20 мА |
Д= 20 мкА |
Ддоп= 2 мкА/°С |
|
KFD2-HLC- Ex.1.D |
от 4 до 20 мА HART |
от 4 до 20 мА |
Д= 20 мкА |
Ддоп= 2 мкА/°С |
|
KCD2-SCD- Ex.1 |
от 4 до 20 мА |
от 4 до 20 мА |
Y= 0,1 % |
Ддоп= 2 мкА/°С от 0 до 60 °С Ддоп= 4 мкА/°С от -20 до 0 °С |
|
1 |
2 |
3 |
4 |
5 |
|
Ддоп= 4 мкА/°С от 0 до 60 °С Ддоп= 8 мкА/°С | ||||
|
от 4 до 20 мА |
Y= 0,2 % |
от -20 до 0 °С | ||
|
(sink) |
Ддоп= 2 мкА/°С | |||
|
KCD2-STC- Ex1 |
от 4 до 20 мА |
от 4 до 20 мА (source) |
Y= 0,1 % |
от 0 до 60 °С Ддоп= 4 мкА/°С от -20 до 0 °С |
|
от 1 до 5 В |
Y= 0,2 % |
Ддоп= 1 мВ/°С от 0 до 60 °С Ддоп= 2 мВ/°С от -20 до 0 °С | ||
|
от 4 до 20 мА (sink) |
Ддоп= 2 мкА/°С | |||
|
Д= 20 мкА |
от 0 до 70 °С | |||
|
KCD2-STC- Ex1.ES |
от 4 до 20 мА |
от 4 до 20 мА (source) |
Д= 10 мВ |
Ддоп= 0,5 мВ/°С |
|
от 1 до 5 В |
от 0 до 70 °С | |||
|
KFD2-STC4- |
от 0 до 20 мА |
от 0 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25мкА/°С |
|
Ex1-Y1 |
от 4 до 20 мА |
от 4 до 20 мА | ||
|
KFD2-STC4- |
от 0 до 20 мА |
от 0 до 20 мА |
Д= 10 мкА |
Ддоп= 0,25мкА/°С |
|
Ex2-Y1 |
от 4 до 20 мА |
от 4 до 20 мА | ||
|
KF**-CRG2- Exl.D |
от 0 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Д= 50 мкА |
Yдоп= 0,008 %/°С |
|
Двх: | ||||
|
KFD2-GUT- 1.D KFD2-GUT-Ex1.D KFU8-GUT- 1.D KFU8-GUT- Ex1.D |
от 0 до 10 В |
ТС: y= 0,2 % | ||
|
от 2 до 10 В |
ТП1): Д= 10 мкВ | |||
|
от 0 до 1 В от -100 до +100 мВ |
Вольтметр: Y= 0,1 % | |||
|
от 0,8 до 20 кОм ТС: Pt100, Pt500, |
от 0 до 20 мА от 4 до 20 мА |
Потенциометр: Y= 0,1 % |
Yдоп= 0,01 %/°С | |
|
Pt1000, Ni100, Ni1000 |
(< 5 кОм) Y= 0,5 % | |||
|
ТП: B, E, J, K, L, |
(> 5 кОм) | |||
|
N, R, S, T |
Двых: Д= 10 мкА | |||
|
Примечание: | ||||
|
1) Погрешность компенсации температуры холодного спая (0,8 °С) включена в величину | ||||
|
погрешности измерений | ||||
Таблица 3 - Основные технические характеристики преобразователей серии K
|
Наименование характеристики |
Значение |
|
Напряжение питания преобразователей KFD2-****, |
от 20 до 35 |
|
KCD2-****, KFD0-****, В | |
|
Напряжение питания преобразователей KFU8-****, В |
от 48 до 253 |
|
Потребляемая мощность преобразователей, Вт, не более |
Зависит от модификации |
|
Масса, г, не более |
преобразователя |
|
Габаритные размеры преобразователей типов корпуса A1, B1, B2, C1, C2, D2, мм, не более - высота A2/B1, B2, C1, C2, D2 |
114/115 |
|
- ширина A2/B1, B2/C1, C2/D2 |
12,7/20,0/40,0/60,0 |
|
- длина A2, B2, C2, D2/B1, C1 |
104/93 |
|
Рабочие условия: - температуры окружающей среды, °С |
от -20 до +60 |
|
- относительная влажность при температуре 35 °С (без конденсации), % |
от 5 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Нормальные условия: - температуры окружающей среды, °С |
от 18 до 22 |
|
- относительная влажность при температуре +35 °С (без конденсации), % |
от 5 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на руководство по эксплуатации и на преобразователь типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность преобразователей серии K
|
Наименование |
Обозначение |
Количество |
|
Преобразователи серии K |
KFD2-**** KCD2-**** KFD0-**** KFU8-**** |
Комплектация и количество в соответствии с картой заказа |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП 22148-08 |
1 экз. |
осуществляется по документу МП 22148-08 «Преобразователи с гальванической развязкой серии К фирмы Pepperl+Fuchs GmbH, Германия. Методика поверки», утвержденным ФГУП «ВНИИМС» 24.12.2008 г.
Основные средства поверки:
Калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 22125-01;
Калибратор-вольтметр универсальный В1-28, рег. № 10759-86;
Магазин сопротивлений МСР-60М, рег. № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователи в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям измерительным тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИзготовительФирма Pepperl+Fuchs GmbH, Германия
Адрес: Lilienthalstrasse 200, 68307 Mannheim, Germany
Фирма Pepperl+Fuchs Pte, Ltd, Сингапур
Адрес: P+F Building 18, 139942, Ayer Rajah Crescent, Singapore
ЗаявительОбщество с ограниченной ответственностью «Пепперл и Фукс»
(ООО «Пепперл и Фукс»)
Адрес:123007, г. Москва, ул. 4-ая Магистральная, д.11 строение 1, 8 этаж Телефон: +7 (495) 995-88-42
Web-сайт: www.pepperl-fuchs.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
