МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 августа 2020 г.

Москва

О внесении изменений в описание типа на калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО Н1111 «ЭЛЕМЕР» б/д №334, приказываю:

• 1. Внести изменения в описание типа на калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 62812-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3.  Контроль за исполнением настоящего приказа возложить на Заместителя Руководителя - С.С. Голубева.

f                               л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036E1B07E0FB8OEA1174OO3ED36C0A

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.11.2019 до 06.11.2020

к—

1

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» августа 2020 г. № 1351

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020»

Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020» (далее по тексту -КДМ-020) предназначены для измерений давления, воспроизведения и измерений электрических сигналов силы постоянного тока, измерений сигналов преобразователей давления эталонных ПДЭ-020 (далее - ПДЭ) и приборов, использующих HART-протокол для обмена информацией.

Принцип работы КДМ-020 заключается в:

• - измерении давления с использованием ПДЭ;

• - измерении выходного электрического сигнала силы постоянного тока поверяемых калибруемых или градуируемых) датчиков давления или вторичных преобразователей;

• - считывании измеренного значения величины, единицы измерений и диапазона по HART-протоколу;

• - сравнении показаний ПДЭ и поверяемого датчиков давления;

• - воспроизведении электрических сигналов силы постоянного тока;

• - создании протоколов поверки (калибровки или градуировки) с данными, включающими рассчитанную расширенную неопределенность в каждой поверяемой (калибруемой) точке, и возможности распечатывания их на принтере;

• - обеспечении сбора, хранения, архивирования и передачи данных в компьютер. КДМ являются:

• - по числу каналов измерения эталонного давления - одноканальными;

• - по числу каналов измерения электрических сигналов силы постоянного тока -одноканальными;

• - по числу каналов воспроизведения электрических сигналов силы постоянного тока -одноканальными;

• - по числу каналов тестирования реле поверяемых (калибруемых или градуируемых) средств измерений - одноканальными.

Принцип действия КДМ-020 в режиме измерения электрических сигналов силы постоянного тока основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB или Bluetooth. Через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы КДМ-020 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «АРМ КДМ».

Принцип действия КДМ-020 в режиме воспроизведения калиброванных сигналов силы постоянного тока основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход КДМ-020.

Встроенный в КДМ-020 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока или выходной канал воспроизведения электрических сигналов силы постоянного тока.

КДМ-020 выполнен в виде портативного ручного прибора, на передней панели которого расположен OLED дисплей, на верхней панели расположены разъемы для подключения преобразователей давления и внешних устройств в режимах измерения и воспроизведения стандартных сигналов, разъем USB для подключения к компьютеру, на нижней панели расположены разъемы для подключения зарядного устройства. Режим работы КДМ-020 задают как с использованием кнопок управления, так и с помощью программного обеспечения, установленного на компьютере.

КДМ-020 имеют исполнения: общепромышленное («ЭЛЕМЕР-КДМ-020»), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» («ЭЛЕМЕР-КДМ-020ЕХ»)

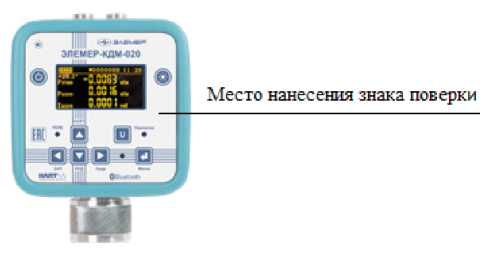

Фотография общего вида КДМ-020 представлена на рисунке 1.

Рисунок 1 - Общий вид калибратора давления малогабаритного «ЭЛЕМЕР-КДМ-020» Программное обеспечение

В КДМ-020 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в КДМ-020 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия КДМ-020 с компьютером, не оказывает влияния на метрологические характеристики КДМ-020. Внешнее ПО служит для конфигурирования и получения данных измерений, воспроизведения, архивных данных в процессе эксплуатации КДМ-020. Конфигурирование включает установку единиц измерений, установку даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КДМ-020 и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Основные метрологические характеристики КДМ-020 в комплекте с ПДЭ-020 приведены в Таблице 2 и Таблице 3.

Таблица 2 - Вид измеряемого давления, диапазон измерений давления, Рв КДМ-020 в комплекте с ПДЭ-020

Таблица 3 - Пределы допускаемой основной погрешности КДМ-020

Примечания:

• 1) пр одна единица последнего разряда. 2) Р измеряемое давление. 3) Рв - диапазон измерений давления.

• 2) Пределы допускаемой дополнительной погрешности приведены в описании типа преобразователей давления эталонных ПДЭ-020 (Регистрационный номер 58668-14).

Основные метрологические характеристики КДМ-020 в режимах воспроизведения и измерения электрических сигналов силы постоянного тока приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики КДМ-020 в режимах воспроизведения и измерения электрических сигналов силы постоянного тока

Основные технические характеристики КДМ-020 приведены в таблице 5.

Таблица 5 - Основные технические характеристики КДМ-020

наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.060РЭ и паспорт НКГЖ.406233.060ПС - типографским способом.

Комплексность калибраторов давления малогабаритных «ЭЛЕМЕР-КДМ-020» приведена в таблице 6.

Таблица 6 - Комплектность калибраторов давления малогабаритных «ЭЛЕМЕР-КДМ-020»

осуществляется по документу НКГЖ.406233.060МП «Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020». Методика поверки», утвержденному ФГУП «ВНИИМС» 24.04.2015 г. Основные средства поверки:

• - преобразователь давления измерительный АИР-20/М2 (модель 030), диапазон измерений от 0 до 110 кПа (абс.), погрешность измерений ±0,1%;

• - рабочие эталоны давления РЭД-6, РЭД-60, диапазон измерений от 0,1 до 60 МПа, пределы допускаемой основной погрешности 0,005 % от измеряемого давления;

- манометры грузопоршневые МП-60, МП-600, диапазон измерений от 0,6 до 60 МПа, пределы допускаемой основной погрешности 0,01 % от измеряемого давления;

- манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;

- калибратор давления пневматический «Метран-505 Воздух», диапазон измерений от 0,02 до 25 кПа, пределы допускаемой основной погрешности 0,015 % от действительного значения измерямого параметра;

- задатчик разрежения «Метран-503 Воздух», диапазон воспроизводимого давления от минус

0,25 до минус 63 кПа, пределы допускаемой основной погрешности 0,02 %;

- калибратор давления пневматический «Метран-504 Воздух», диапазон измерений от 3 до 1000 кПа, пределы допускаемой основной погрешности 0,01 % от действительного значения измеряемого параметра.

- мера электрического сопротивления однозначная МС3006: номинальное значение сопротивления: 100 Ом, класс точности: 0,001;

- прибор для поверки вольтметров, дифференциальный вольтметр В1-12: поддиапазон калиброванных токов: 1 нА.,,1 мА, ИГ: ±(1,5^10^-4^1к+10) нА; поддиапазон установки калиброванных токов: 100 нА.100 мА, ПГ: ±(2,5^10^-4-Ik+1) мкА;

• - прибор для поверки вольтметров и калибраторов В1-18: поддиапазон измеряемых напряжений 0.10 В, ПГ: ±(ППМ от U+ НИМ от Un);

• - установка для проверки электрической безопасности GРI-745А: диапазон выходных напряжений: 100.5000 В;

• - мегомметр Ф 4102/1-1М (ТУ 25-7534.005-87): диапазон измерений: 0.20000 МОм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора и (или) паспорт и (или) в свидетельство о поверке.

содержатся в руководстве по эксплуатации НКГЖ.406233.060РЭ.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4381-119-13282997-2015. Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-020». Технические условия.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339.

ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1.10⁶ Па.

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1

Телефон: (495) 988-48-55, факс: (499) 735-14-02

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46,

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
