№611 от 22.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27708
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46245 "Весы неавтоматического действия AF" и внесении изменений в описание типа
![Приказ Росстандарта №611 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577468319_files/1517577468319-1.png)
—
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 марта 2017г.
№611
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46245 «Весы неавтоматического действия AF» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВИЕРА РУС» от 25 января 2017 г. № 011/04, № 012/04 и № 013/04 приказываю:
-
1. Внести изменения в описание типа на весы неавтоматического действия AF, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49687-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46245 «Весы неавтоматического действия AF», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49687-12, в связи с изменением наименования организации-изготовителя с заменой документа на поверку с ГОСТ Р 53228-2008 на ГОСТ OIML К 76-1-2011.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46245 «Весы неавтоматического действия AF» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
![Приказ Росстандарта №611 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577468319_files/1517577468319-2.png)
![Приказ Росстандарта №611 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577468319_files/1517577468319-3.png)
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С1Я НИЯ О Ci PI HOL1KA 11 ЭН
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» марта 2017 г. № 611
Изменения в описание типа на весы неавтоматического действия AF
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия AF
Назначение средства измеренийВесы неавтоматического действия AF (далее - весы), предназначены для статического измерения массы.
Описание средства измеренийКонструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.
Общий вид весов показан на рисунке 1.
![Приказ Росстандарта №611 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577468319_files/1517577468319-4.png)
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство установки нуля и уравновешивания тары (4.6.9);
-
- устройство выборки массы тары (Т.2.7.4);
-
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
-
- цифровое показывающее устройство с отличающимся делением (3.4.1). Весы оснащены последовательным интерфейсом передачи данных RS232C. Весы могут выполнять следующие функции:
-
- подсчет количества образцов;
-
- взвешивание в различных единицах измерения массы (карат, грамм, миллиграмм);
-
- взвешивание в процентах;
-
- сигнализация о превышении нагрузки.
Весы выпускаются в следующих модификациях: AF224RCE, AF225DRCE, отличающихся метрологическими характеристиками.
![Приказ Росстандарта №611 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577468319_files/1517577468319-5.png)

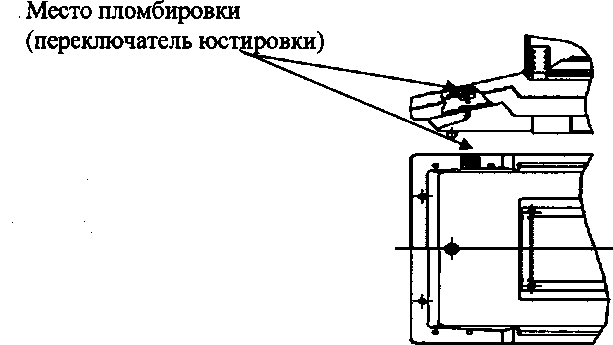

Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным, метрологически значимым и состоит из двух частей, одна из которых реализует функции обработки и представления измерительной информации (MMS101), а вторая служит для хранения данных о метрологических характеристиках весов (MMD101).
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационным признаком ПО служат номера версий обеих частей, которые отображаются на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
__♦ |
Номер версии (идентификационный номер) ПО |
MMS101, MMD101 |
Цифровой идентификатор ПО |
___* |
♦Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.
Метрологические и технические характеристикиМаксимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (л), действительная цена деления (</), интервалы нагрузки (т) и пределы допускаемой погрешности (шре) приведены в таблице 2.
Таблица 2
Характеристика |
Модификации | |
AF224RCE |
AF225DRCE | |
Мах, г |
220 |
220 |
Min, г |
0,01 |
0,001 |
Действительная цена деления (d), мг |
0,1 |
до 92гвкл.-0,01 св. 92 г-0,1 |
Поверочный интервал (е), мг |
1 |
1 |
Число поверочных интервалов (и) |
220000 |
220000 |
Класс точности по ГОСТ OIMLR76-1-2011 |
I | |
Пределы допускаемой погрешности при поверке для нагрузки т, выраженной в поверочных интервалах е, ± мг 0<w<50000 50000<w<200000 200000<m |
0,5 1 1,5 |
0,5 1 1,5 |
Пределы допускаемой погрешности государственного метрологического значению пределов допускаемых пог |
в эксплуатации (у пользователя) и при осуществлении надзора за весами и их применением равны удвоенному решностей при поверке. | |
Диапазон уравновешивания тары |
100% Мах | |
диапазон рабочих температур, °C |
от + 15 до + 25 | |
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |
Масса весов кг, не более |
5,5 | |
Габаритные размеры весов, мм, не более |
320x210x335 |
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 пгт. |
Ветрозащитная витрина |
- |
1 шт. |
Адаптер сетевого питания |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности Ег по ГОСТ OIML R111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов с лицевой стороны и /или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия AF-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
-
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
-
3. Техническая документация фирмы-изготовителя
Фирма «Shinko Denshi Со., Ltd», Япония.
3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan
Тел.: (81)-3-3835-4577
Факс (81)-3-5818-6066
e-mail: sales@vibra.co.jp
Web-сайт: www.vibra.co.jp
ЗаявительОбщество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус»)
ИНН 7721815436
109428, Москва, Рязанский проспект, д. 26, стр. 13
Тел.: (495) 740-68-71
Факс (495) 740-62-71
E-mail: sales@vibra.ru
Web-сайт: www.vibra.ru;www.acomrus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон (факс): (495) 437-5577,437-5666.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
