Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1640
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М»
Назначение средства измеренийПреобразователи давления измерительные «ЭЛЕМЕР-АИР-30М» (далее по тексту -преобразователи или АИР-30М) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростатического давления жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая жидкий и газообразный хлор и хлоросодержащие продукты, газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной сигнал постоянного тока или напряжения и цифровой сигнал HART-протокола, или в сигналы промышленной сети FOUNDATION fieldbus.
Описание средства измеренийПринцип действия АИР-30М основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.
АИР-30М изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, внешнее устройство защиты оборудования от импульсных перенапряжений «ЭЛЕМЕР-УЗИП» (по заказу) и жидкокристаллический (ЖК) индикатор. В качестве первичного преобразователя используются тензорезистивные сенсоры давления. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал постоянного тока или напряжения, цифровой сигнал HART-протокола (модификация «ЭЛЕМЕР-АИР-30М»), или в цифровой сигнал FOUNDATION fieldbus (модификация «ЭЛЕМЕР-АИР-30М-ЕГ»), и в цифровой сигнал измеряемой величины, поступающий на индикатор.
Посредством интерфейса АИР-30М подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование АИР-30М включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений). АИР-30М с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока или напряжения, не оказывая на него влияния. Цифровой выход используется для связи АИР-30М с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.
На индикаторе АИР-30М или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения давления, расхода или уровня в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала. В зависимости от значения измеренного сигнала АИР-30М может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами. Конструкция преобразователей допускает различные цветовые исполнения корпусов и крышек. Конструкция преобразователей позволяет оснащать их разделителями сред штуцерного или фланцевого исполнений, в том числе с применением капиллярных линий.
«ЭЛЕМЕР-АИР-30М» имеют исполнения:
-
- общепромышленное «ЭЛЕМЕР-АИР-30М», «ЭЛЕМЕР-АИР-30М-ЕГ»;
-
- взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-АИР-3 0МЕх», «ЭЛЕМЕР-АИР-30МЕх-ББ»;
-
- взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛEMEР-АИР-30MEхd», «ЭЛЕМЕР-АИР-ЗОМЕха-FF»;
-
- взрывозащищенное «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» «ЭЛEMEР-АИР-3oMEхdia», «ЭЛEMEР-АИР-30MExdia-FF»;
-
- атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-ЗОМА»;
-
- атомное взрывозащищенное «искробезопасная электрическая цепь» для эксплуата-
ции
на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-АИР-ЗОМАЕх»;
- кислородное «ЭЛЕмЕр-АИР-30М» (О2), «ЭлЕмЕР-АИР-30М-ЕГ» (О2);Фотографии общего вида «ЭЛЕМЕР-АИР-30М», «ЭЛЕМЕР-АИР-30М-ЕГ» представлены на рисунках 1 - 5.
Схема пломбировки от несанкционированного доступа представлена на рисунке 6.
Место А
«.
Место А
Место А
Место А
-

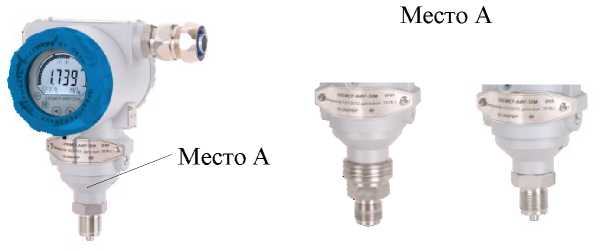

- Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения
Рисунок 1
Рисунок 2 - Общий вид преобразователей избыточного давления, избыточного давления-разрежения, разности давлений

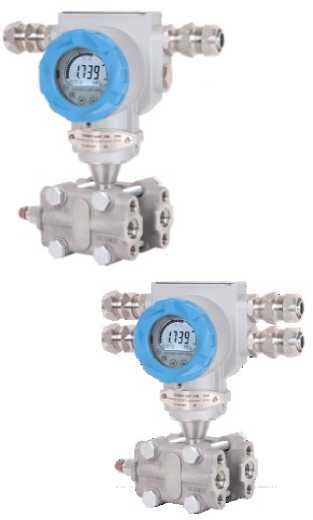

Рисунок 3 - Общий вид преобразователей гидростатического давления
Рисунок 4 - Общий вид преобразователей с внешним устройством защиты оборудования от импульсных перенапряжений «ЭЛЕМЕР-УЗИП»
Место пломбирования
Рисунок 5 - Вариант исполнения без Рисунок 6 - Схема пломбировки от
индикации несанкционированного доступа
Программное обеспечение
В АИР-30М предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль АИР-30М метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование АИР-30М включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса АИР-30М. Подстройка АИР-30М включает установку нуля и диапазона выходного унифицированного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии АИР-30М и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по HART |
по Foundation Fieldbus | |
|
Идентификационное наименование ПО |
SetupHARTmanag er v4.2.4.exe |
Setup_ Fieldbusconfig ver 5.0.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.2.4 |
не ниже 5.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
по HART |
по Foundation Fieldbus | |
|
Идентификационное наименование ПО |
AIR30M MSIS PIC 18LF6722 V18.hex |
AIR30MFF v3.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 18 |
не ниже 3 |
|
Цифровой идентификатор (ПО) |
по номеру версии |
по номеру версии |
Таблица 3 - Метрологические характеристики преобразователей абсолютного и избыточного давления
|
Тип преобразователя |
Модель |
Код диапазона измерений |
Минимальный диапазон() или верхний предел измерений, PbmN* |
Максимальный верхний предел измерений, PbmX** |
Индекс модели в соответствии с таблицами 6, 7 | ||
|
кПа |
МПа |
кПа |
МПа | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Преобразователи абсолютного давления |
ТАН4 |
4 |
1 |
- |
10 |
- |
В02, С04 |
|
ТАН7 |
7 |
2,5 |
- |
60 |
- |
А01, В0 2, С04 | |
|
ТАН9 |
9 |
6 |
- |
250 |
- |
А00, А01, В02, С04 | |
|
ТАН13 |
13 |
- |
0,025 |
- |
2,5 | ||
|
ТАН14 |
14 |
- |
0,25 |
- |
6 | ||
|
ТАН15 |
15 |
- |
0,6 |
- |
16 | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Преобразователи избыточного давления и избыточного давления-разрежения |
TGH4 TGHV4 |
4 |
0,25 |
|
TG7 TGV7 |
7 |
1 | |
|
TGH7 TGHV7 |
0,6 | ||
|
TG9 TGV9 |
9 |
4 | |
|
TGH9 TGHV9 |
2,5 | ||
|
TG11 TGV11 |
11 |
10 | |
|
TGH11 TGHV11 |
6 | ||
|
TG 13 TGV13 |
13 |
- | |
|
TGH13 TGHV13 | |||
|
TG14 |
14 |
- | |
|
TGV14 |
14 |
- | |
|
TG15 |
15 |
- | |
|
TGH15 | |||
|
TGHV15 | |||
|
TG16 |
16 |
- | |
|
TG17 |
17 |
- | |
|
CG0 CGV0 |
0 |
0,06 | |
|
CG1 CGV1 |
1 |
0,06 | |
|
CG4 CGV4 |
4 |
0,25 | |
|
CG7 CGV7 |
7 |
0,6 | |
|
CG9 CGV9 |
9 |
2,5 | |
|
CG11 CGV11 |
11 |
6 | |
|
CG13 CGV13 |
13 |
- |
|
5 |
6 |
7 |
8 |
|
- |
10 |
- |
А01, В02, С04 |
|
- |
60 |
- | |
|
А00, А01, В02, С04 | |||
|
- |
250 |
- | |
|
- |
600 |
- | |
|
0,040 |
- |
2,5 | |
|
0,025 | |||
|
0,1 |
- |
6 | |
|
0,1 |
- |
6 | |
|
0,4 |
- |
16 | |
|
1 |
- |
60 | |
|
1,6 |
- |
100 | |
|
- |
0,6 |
- |
В02, С04 |
|
- |
1,6 |
- | |
|
- |
10 |
- |
А01, В02, С04 |
|
- |
60 |
- |
А00, А01 В02, С04 |
|
- |
250 |
- | |
|
- |
600 |
- | |
|
0,025 |
- |
2,5 |
Продолжение таблицы 3_______________________________________________________
Примечания:
-
1. Нижний предел измерений равен нулю.
-
2. Преобразователи, имеющие символ «V» в обозначении модели, могут перестраиваться в диапазоне:
-
- от минус Pbmax до Pbmax для кодов диапазонов 0, 1, 4, 7;
-
- от минус 105 кПа до Pbmax для остальных кодов диапазонов.
-
3. * Для преобразователей, имеющих возможность перенастройки на нижний предел ниже нуля.
-
4. ** Кроме АИР-ЗОМ-FF.
-
5. *** Для АИР-ЗОМ-FF Pbmax - это верхний предел измерений.
Таблица 4 - Метрологические характеристики преобразователей разности давлений (дифференциального давления) '
|
Тип преобразователя |
Модель |
Код диапазона измерений |
Минимальный диапазон или верхний предел измерений, PBMIN* |
Максимальный верхний предел измерений, PBMAx** |
Индекс модели в соответствии с таблицами 6, 7 | ||
|
кПа |
МПа |
кПа |
МПа | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Преобразователи разности давлений (дифференциального давления) |
CD0 CDV0 |
0 |
0,063 |
- |
0,63 |
- |
В02, С04 |
|
CD1 CDV1 |
1 |
0,063 |
- |
1,6 |
- | ||
|
CD4 CDV4 |
4 |
0,25 |
- |
10 |
- |
А01, В02, С04 | |
|
CD7 CDV7 |
7 |
0,63 |
- |
63 |
- |
А00, А01, В02, С04 | |
|
CDH7 CDHV7 | |||||||
|
CD9 CDV9 |
9 |
2,5 |
- |
250 |
- | ||
|
CDH9 CDHV9 | |||||||
|
CD11 |
11 |
6,3 |
- |
630 | |||
|
CDV11 | |||||||
|
CDH11 | |||||||
|
CDHV11 | |||||||
|
CD13 CDV13 |
13 |
- |
0,025 |
- |
2,5 | ||
|
CDH13 CDHV13 | |||||||
|
CD15 |
15 |
- |
0,1 |
- |
10 | ||
|
CDV15 | |||||||
|
Примечания:
| |||||||
Таблица 5 - Метрологические характеристики преобразователей гидростатического давления
|
Тип преобразователя |
Модель |
Код диапазона измерений |
Минимальный диапазон или верхний предел измерений, PBMIN* |
Максимальный верхний предел измерений, PBMAX** |
Индекс модели в соответствии с таблицами 6, 7 | ||
|
кПа |
МПа |
кПа |
МПа | ||||
|
Преобразователи гидростатического давления |
CL7 |
7 |
1 |
- |
63 |
- |
A01, В02, С04 |
|
CL9 |
9 |
6 |
- |
250 |
- | ||
|
Примечания: 1. ний предел измерений равен нулю.
|
Ниж | ||||||
Таблица 6 - Пределы допускаемой основной приведенной погрешности аналогового выхода
|
Индекс модели |
Пределы допускаемой основной приведенной погрешности, у, % (от диапазона измерений) ) (1) | |
|
Рвмах/3< Рв |
Рв < Рвмах/3 | |
|
А00 |
±0,075 |
±(0,015+0,02 Рвмах/Рв) |
|
А01 |
±0,1 |
±(0,04+0,02РвмахРв) |
|
B02 |
±0,2 |
±(0,08+0,04РвмахРв) |
|
±(0,02+0,06•Рвмах/Рв ) | ||
|
±(0,2^ Рвмах/Рв) | ||
|
C04 |
±0,4 |
±(0,16+0,08^ Рвмах/Рв) |
|
±(0,04+0,12- Рвмах/Рв) | ||
|
+(0,4-Рвмах/Рв) | ||
|
Примечания:
| ||
Таблица 7 - Пределы допускаемой основной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION fildbus (yff)
|
Индекс модели |
Пределы допускаемой основной приведенной погрешности, уи, yff, % (от диапазона измерений) (1) | |
|
РВМАХ/Ъ < |Р| |
|Р| <РвМ4х/Ъ | |
|
А00 |
±0,075 • \?\/Рвмах |
±(0,015-1Л/Рвм4л±0,02) |
|
А01 |
±0,1 • \Р\/РвМАХ |
±(0,04- l-₽ 1 0.02) |
|
B02 |
±0,2- \?\/РвМАХ |
±(0,08-1^1 0.04) |
|
±(0,02- l-p 1 0.06) | ||
|
±0,2 | ||
|
C04 |
±0,4- \?\/Рвмах |
±(0,16 • 1 ? 1 /Рвлш±0,08) |
|
±(0,04 • 1Р1 /Рвлш±0,12) | ||
|
±0,4 | ||
Продолжение таблицы 7______________________________________________________
Примечания:
-
1. P - измеренное значение давления.
Рвмах - максимальный верхний предел измерений для АИР-30М и верхний предел измерений для AKP-30M-FF.
-
2. (1)Пределы дополнительной приведенной погрешности, вносимой разделителем сред, % Рвмах: ±0,1; +0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5.
-
3. (1)Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, % Рвмах: ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5.
-
4. Пределы допускаемой основной приведенной погрешности при считывании показаний с индикатора:
-
- для АИР-30М yv =±(ун +(*)), где (*) - одна единица наименьшего разряда, выраженная в процентах от максимального верхнего предела;
-
- для АИР-ЗОМ-FF у =±(rFF +(*)), где (*) - одна единица наименьшего разряда, выраженная в процентах от верхнего предела измерений.
Таблица 8 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
АИР-30М |
AMP-30M-FF | |
|
Выходные сигналы:
|
от 4 до 20 от 0 до 5 от 0,8 до 3,2 от 0,5 до 4,5 от 1 до 5 HART |
FOUNDATION fieldbus |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % (от диапазона измерений)/10 °С: - для аналогового выхода |
±(0,06+0,08^ Рвмах/Pв) ±(о,04+0,04 •Рвмах/Рв) ±(0,03+0,02 •Рвмах/Рв) | |
|
- для цифрового выхода (и по индикатору) |
±(0,06-1^\/Рвмах +0,08) ±(0,04-1^\/Рвмах +0,04) ±(0,03-1^\/Рвмах +0,02) | |
|
Пределы дополнительной приведенной погрешности аналогового выхода, вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, % Pb/10 °С(1) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5 | |
|
Пределы дополнительной приведенной погрешности аналогового выхода, вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Pb/10 °С(1) |
±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5 | |
|
Пределы дополнительной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION fildbus (yff), вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, % Рвмах/10 °С(1) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5 | |
Продолжение таблицы 8
|
Пределы дополнительной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION fildbus (yff), вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Рвмах /10 оС(1) |
±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Примечания:
| |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 23,52 до 24,48 от 35,28 до 36,72 от 11,76 до 12,24 |
|
Потребляемая мощность, Вт, не более
|
0,7 (при напряжении 24 В) 1,0 (при напряжении 36 В) 0,04 (при напряжении 12 В) 1,3 (при напряжении 24 В) |
|
Габаритные размеры, мм, не более
|
320 180 125,5 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации:
|
от -25 до +70, от -25 до +80 от -40 до +70, от -40 до +80 от -50 до +70, от -50 до +80 от -55 до +70, от -60 до +70 98 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее Средний срок службы (в зависимости от исполнения), лет, не менее |
160000 270000 (для «ЭЛЕМЕР-АИР-30МА», «ЭЛЕМЕР-АИР-30МАЕх», 20 30 (для «ЭЛЕМЕР-АИР-30МА», «ЭЛЕМЕР-АИР-ЗОМАЕх», |
|
Маркировка взрывозащиты: «ЭЛЕМЕР-АИР-30МЕх», «ЭЛЕМЕР-АИР-30МАЕх» в выходным сигналом постоянного тока |
ОЕх ia IIC Т4...Т6 Ga Х |
Продолжение таблицы 9
|
«ЭЛЕМЕР-АИР-30МЕх», «ЭЛЕМЕР-АИР-30МАЕх» в выходным сигналом постоянного напряжения |
0Е\ ia IIC Т4...Т6 Ga Х 0Е\ ia IIB Т4...Т6 Ga Х |
|
«ЭЛЕМЕР-AHP-30MExd» |
1Ex d IIC Т4...Т6 Gb X |
|
«ЭЛЕМЕР-АИР-30МЕхdia» в выходным сигналом постоянного тока |
0Ех ia IIC Т4...Т6 Ga Х 1Ex d IIC Т4...Т6 Gb X |
|
«ЭЛЕМЕР- АИРАСА! F\dia» в выходным сигналом постоянного напряжения |
0Ех ia IIC Т4...Т6 Ga Х 1Ex d IIC Т4...Т6 Gb X 0Ех ia IIB Т4...Т6 Ga Х 1Ex d IIC Т4...Т6 Gb X |
наносится на переднюю панель СИ термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средства измеренийТаблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный «ЭЛЕМЕР-АИР-30М____» «ЭЛЕМЕР-АИР-30М-FF » |
НКГЖ.406233.064-____ НКГЖ.406233.065- |
1 шт. 1 шт. |
|
Комплект монтажных частей и принадлежностей |
НКГЖ.406924.021 |
1 компл. |
|
Программное обеспечение |
НКГЖ.406929.013 |
1 шт. |
|
Руководства по эксплуатации: «ЭЛЕМЕР-АИР-30М» «ЭЛЕМЕР-АИР A0VI-FF » |
НКГЖ.406233.064РЭ НКГЖ.406233.065РЭ |
1 экз. |
|
Паспорт |
НКГЖ.406233.064-ХХПС НКГЖ.406233.065-ХХПС |
1 экз. |
|
Методика поверки |
МП 207.2-026-2016 с Изменением №2 |
1 экз. |
осуществляется по документу МП 207.2-026-2016 «Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М». Методика поверки» (с Изменением № 2), утвержденному ФГУП «ВНИИМС» 06.07.2020 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60М (Регистрационный номер в Федеральном информационном фонде 47334-11), МП-600 (Регистрационный номер в Федеральном информационном фонде 61479-15).
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.840-2013 - манометры абсолютного давления МПАК-15 (Регистрационный номер в Федеральном информационном фонде 2497103).
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный номер в Федеральном информационном фонде 56318-14).
Задатчики разрежения Метран-503 Воздух (Регистрационный номер в Федеральном информационном фонде 25940-03).
Калибратор давления пневматический Метран-504 Воздух (Регистрационный номер в Федеральном информационном фонде 31057-09).
Калибраторы давления пневматический Метран-505 Воздух (Регистрационный номер в Федеральном информационном фонде 42701-09).
Комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (Регистрационный номер в Федеральном информационном фонде 36734-08).
Калибраторы давления автоматические «ЭЛЕМЕР-АКД-12К», «ЭЛЕМЕР-АКД-12КИ» (Регистрационный номер в Федеральном информационном фонде 64273-16).
Мультиметр цифровой Fluke 8845A (Регистрационный номер в Федеральном информационном фонде 57943-14).
Мера электрического сопротивления однозначная МС3006 (Регистрационный номер в Федеральном информационном фонде 12758-91).
Манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным «ЭЛЕМЕР-АИР-30М»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Приказ Федерального агентства по техническому регулирования и метрологии от 29 июня 2018 № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
ТУ 4212-141-13282997-2016 Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М». Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1
Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02)
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул.Озерная, д. 46
Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
