МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ²⁶______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за ur.nQTTHflwwftM нястпягттргп прытгя^я             Собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 646070CB85806S9469A85BF6D1B13BC0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

< __________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 26

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 26

Лист № 1 Регистрационный № 68340-17                                            Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы ртути РА915АМ

Мониторы ртути РА915АМ предназначены для непрерывного измерения массовой концентрации паров ртути в газовых средах (атмосферный воздух, воздух жилых и производственных помещений, природный и технологический газ).

Принцип действия мониторов основан на дифференциальном атомно-абсорбционном методе измерений массовой концентрации паров ртути, который реализуется с помощью зеемановской поляризационной спектрометрии с высокочастотной модуляцией.

Источник излучения помещен в постоянное магнитное поле, под действием которого резонансная линия ртути с длиной волны 254 нм расщепляется на ряд зеемановских компонент, часть из которых остается в области максимального поглощения ртути и является аналитической линией, а другая часть, выходящая за пределы контура поглощения, формирует опорный сигнал. Разделение этих линий во времени происходит с помощью поляризационного модулятора. При появлении атомов ртути происходит поглощение резонансного излучения на длине волны аналитической линии, что вызывает появление разностного сигнала, пропорционального концентрации атомов ртути.

Конструктивно мониторы выполнены в виде моноблока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, управляемый драйвером модулятора, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Подача анализируемого газа в кювету монитора происходит под действием встроенного побудителя расхода.

Управление работой мониторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения, установленного на встроенном панельном компьютере.

Мониторы имеют следующие коммуникационные порты: USB (2 шт.), RS232/RS485, релейный выход, токовая петля 4 - 20 мА, LAN.

Мониторы выпускаются в следующих исполнениях:

• - мониторы ртути РА915АМ, исполнение 1 (РА915АМ-1) с аналитической кюветой, имеющей длину оптического пути 9600 мм;

• - мониторы ртути РА915АМ, исполнение 2 (РА915АМ-2) с аналитической кюветой, имеющей длину оптического пути 1600 мм.

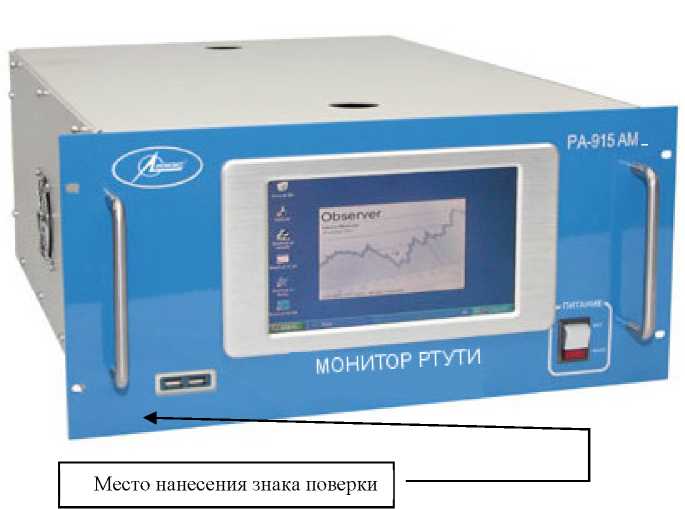

Внешний вид мониторов показан на рисунке 1.

Рисунок 1 - Общий вид мониторов ртути РА915АМ-1 и РА-915АМ-2

Программное обеспечение (далее - ПО) предназначено для управления работой мониторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.

аблица 1

Метрологически значимой частью автономного программного обеспечения LUMEX OBSERVER является все программное обеспечение. Метрологически значимая часть ПО выполняет следующие функции:

• -  сбор и обработка измерительной информации от фотоприемника монитора;

• - сохранение измерительной информации на жестком диске встроенного компьютера;

• -  формирование выходного сигнала через порты связи для дальнейшей обработки и хранения на внешних устройствах;

• -  создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильд с заводским номером и обозначением монитора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений Комплект поставки мониторов приведен в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 11 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;

Приказ Министерство природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (с изменениями на 5 июля 2016 г.);

ТУ 4215-510-45549798-2015 Мониторы ртути РА915АМ. Технические условия.

Общество с ограниченной ответственностью «Люмэкс-маркетинг»

(ООО «Люмэкс-маркетинг»)

ИНН:7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д.1, литер Б пом. 1Н, ком.84

Телефон/Факс: (812)335-03-36

Е-mail: lumec@lumec.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

WCb-сайт: http://www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 26

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1

Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1 (далее -анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения размаха джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных на интерфейсах Е1.

Анализаторы являются портативными приборами с жидкокристаллическим экраном, состоящими из генератора и двух приемников цифровых сигналов.

В основе работы анализаторов лежит принцип воспроизведения встроенным генератором эталонной частоты, формирование цифровых сигналов с заданной скоростью передачи и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом.

Анализаторы позволяют формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы, регистрировать и анализировать ошибки в измерительном и рабочем структурированном сигнале на стандартном первичном цифровом стыке на скорости 2048 кбит/с, вводить в формируемый цифровой сигнал фазовое дрожание (джиттер) и измерять его размах в цифровом сигнале, поступающем на вход.

Анализаторы выпускаются в двух модификациях: «b» - с разъемами типа «банан» и «r» -с разъемами RJ-45.

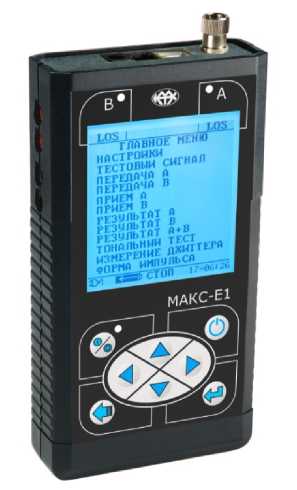

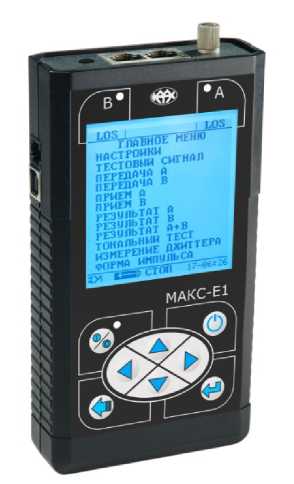

Общий вид анализаторов и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.

U*GS- "I

МЕНЮ   g

I

ПЕРЕДАЙ n        H

Й^ЕДйЧЙ В        ■

ПРИЕМ r           В

fejsi 8 I fes yfcl -pj

_ J л⁰⁵-^г^даоЕ’^м1’^н,° ндаГсигк»^л перед⁰⁴? й Е^Т КЩ 8 FSunwM eg, *^0Н!Жние пх«^г1Е1>п и^змЕ£ &/»£“—тлг

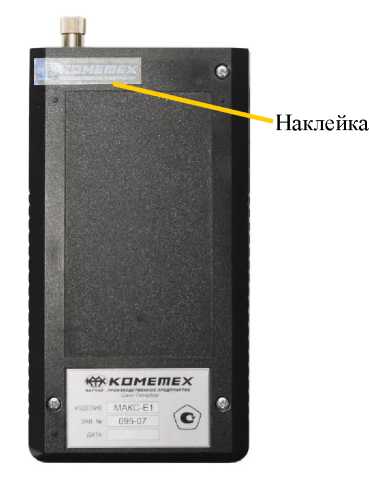

Рисунок 2 - Схема пломбировки

Анализаторы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализаторов, включая процессор, защищен конструкцией и наклеиваемой этикеткой с предупреждающей надписью. Модификация ПО возможна только в сервисных центрах изготовителя. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

¹ Тактовый (единичный) интервал (ТИ) для цифрового сигнала с тактовой частотой 2048 кГц соответствует значению времени, равному 488 нс.

По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94.

Знак утверждения типа

наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия МБСЕ 468212.007 ТУ.

Акционерное общество Научно-производственное предприятие «КОМЕТЕХ» (АО НПП «КОМЕТЕХ»)

ИНН 7805358835

Адрес: 196006, г. Санкт-Петербург, вн.тер.г. МО Московская застава, Парковая ул., д. 4, литера А, ком. № 405

Телефон: +7 (812) 407-25-04

E-mail: mail@kometeh.ru

http://www.kometeh.ru

Федеральное государственное унитарное предприятие «Центральный научноисследовательский институт связи» (ФГУП ЦНИИС)

Юридический (почтовый) адрес: 111141, Москва, 1-й проезд Перова поля, д. 8 Тел.: (495)368-97-70; факс: (495)674-00-67

E-mail: metrolog@zniis.ru

Уникальный номер записи в реестре аккредитованных лиц № 30112-13.
