№2305 от 31.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30234
О внесении изменений в описание типа на наборы стеклянных мер
НОСМ-8
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ31 октября 2017 г. № 2305
Москва
О внесении изменений в описание типа на наборы стеклянных мер НОСМ-8
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НПП «ТЕХНОМЕДИКА» от 27 июля 2017 г. № 76 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на наборы стеклянных мер НОСМ-8, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21582-06, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного д окументооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17,11.2017 V.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» октября 2017 г. №2305
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы стеклянных мер НОСМ-8
Назначение средства измеренийНаборы стеклянных мер НОСМ-8 (далее по тексту - наборы мер) используются в качестве средства измерений при поверках анализаторов гипербилирубинемии фотометрических.
Описание средства измеренийПринцип работы наборов мер основан на измерении в анализаторе гипербилирубинемии фотометрического десятичного логарифма отношения спектральных коэффициентов отражения стеклянных мер из набора на двух длинах волн для определения погрешности измерений фотометра.
Набор состоит из мер, представляющих собой светофильтры диаметром 20 мм из оптических стекол К8, ОС-6, ЖЗС18, ЖЗС-5 и МС20. Светофильтры помещены в дюралюминиевый цилиндрический корпус. Общий внешний вид наборов стеклянных мер приведен на рисунке 1. На корпусе каждой меры выгравирована надпись, содержащая порядковый номер светофильтра и заводской номер набора. Все входящие в набор меры уложены в футляр, приведено на рисунке 2.

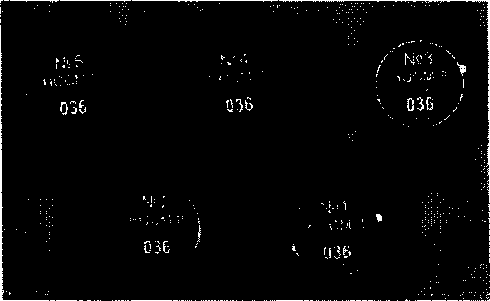

Рисунок 1 - Общий внешний вид наборов стеклянных мер НОСМ-8

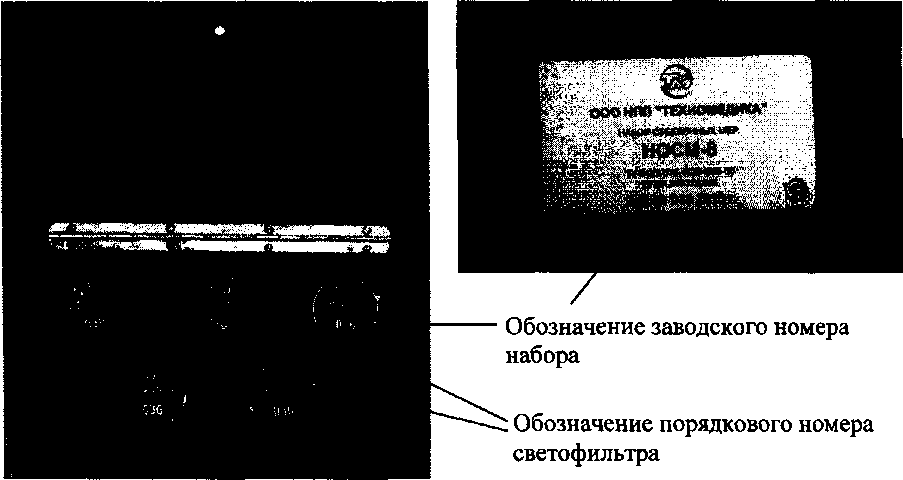

Рисунок 2 - Обозначение маркировки
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики комплектов мер
|
Наименование характеристики |
Значение характеристик и | |
|
1 |
2 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 523 нм и 488 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,12 до 0,18 от 0,24 до 0,36 от 0,56 до 0,84 от 0,72 до 1,08 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 518 нм и 492 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,10 до 0,14 от 0,19 до 0,29 от 0,40 до 0,60 от 0,60 до 0,90 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 523 нм и 492 нм, абс.ед. мера № 1 мера № 2 мера№ 3 мера № 4 мера № 5 |
0,00 от 0,11 до 0,17 от 0,21 до 0,31 от 0,45 до 0,67 от 0,66 до 1,00 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 518 нм и 488 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,12 до 0,18 от 0,22 до 0,32 от 0,46 до 0,70 от 0,70 до 1,04 | |
|
Пределы допускаемой абсолютной погрешности измерения десятичного логарифма, абс.ед. | ||
|
Номера мер |
Диапазон значений десятичного логарифма, абс.ед. |
ЛЬ, абс.ед. |
|
1...3 |
от 0,12 до 0,30 |
±0,02 |
|
4,5 |
от 0,50 до 0,90 |
±0,06 |
|
Диаметр световой зоны светофильтра, мм |
18 | |
|
Толщина светофильтра по оптической оси, мм, не более |
10 | |
|
Габаритные размеры, мм, не более:
|
40 20 160 х 90 х 30 | |
|
Масса, г, не более: -меры - футляров с набором мер |
50 1000 | |
|
Срок службы, лет, не менее |
4 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от 15 до 25 | |
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийКомплект поставки приведен в таблице 2.
Таблица 2
|
Наименование |
Шифр конструкторской документации |
Количество, шт |
|
1 |
2 |
3 |
|
Набор стеклянных мер НОСМ-81) |
ДГВИ.203329.005 |
1 |
|
Футляр |
ДГВИ.305632.005 |
1 |
|
Руководство по эксплуатации (с методикой поверки) |
ДГВИ.203329.005 РЭ |
1 |
|
Свидетельство о поверке |
1 |
1) Меры №№ 1-5.
Поверкаосуществляется по документу ДГВИ.203329.005 РЭ «Набор стеклянных мер НОСМ-8 Руководство по эксплуатации» (раздел 9 «Методика поверки»), согласованному ФГУП «ВНИИОФИ» 07 июня 2001 года.
Основные средства поверки:
Государственный вторичный эталон единиц координат цвета в диапазонах от 2,5 до 109,0 для X, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для х и от 0,0048 до 0,8338 для у по ГОСТ 8.205-2014
Основные метрологические характеристики:
Диапазон измерения светового коэффициента пропускания Тсв=У= от 1,4 до 98,0 Абсолютные погрешности измерения светового коэффициента пропускания Sey=o.is Знак поверки наносится на свидетельство о поверки.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерам оптической плотности НОСМ-8ГОСТ 8.205-14 ГСИ Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска.
ИзготовительООО НПП «ТЕХНОМЕДИКА»
Адрес: г. Москва, 129323, ул. Сельскохозяйственная, д. 43, стр.1
Телефон: (495) 966-08-81
Факс: (495) 966-08-84
Web-сайт: http://www.technomedica.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
