№2279 от 30.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30214
О переоформлении свидетельства об утверждении типа средства измерений № 63281 "Анализаторы растворенного водорода МАРК-509А" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 октября 2017 г. № 2279
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 63281 «Анализаторы растворенного водорода МАРК-509А» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВЗОР» от 12 сентября 2017 г. № 279 и № 280 приказываю:
-
1. Внести изменения в описание типа на анализаторы растворенного водорода МАРК-509А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64864-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 63281 «Анализаторы растворенного водорода МАРК-509А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64864-16, в связи с внесением изменений в методику поверки и изменением интервала между поверками. Действие методики поверки «Анализаторы растворенного водорода МАРК-509А. Методика поверки», приведенной в Приложении А1 к Руководству по эксплуатации ВР74.00.000РЭ распространить на анализаторы, выпускаемые после издания приказа о переоформлении свидетельства об утверждении типа.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.В1 НИЯ О Q Р1ИФИКАП JI I
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2279
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы растворенного водорода МАРК-509А
Назначение средства измеренийАнализаторы растворенного водорода МАРК-509А предназначены для измерений массовой концентрации растворенного в воде водорода (КРВ) и температуры водных сред. Параметры анализируемой среды должны соответствовать нормам, установленным приказом Минэнерго России от 19 июня 2003 года № 229 "Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации".
Описание средства измеренийАнализаторы растворенного водорода МАРК-509А (в дальнейшем анализаторы) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и датчиков водородных.
Для измерений содержания КРВ в анализируемой среде с гидростатическим давлением до 20 МПа в анализаторе используются амперометрические датчики водородные ДВ-509АВД либо ДВ-509АВД-ТМ (в дальнейшем датчики водородные) проточного типа, работающие по принципу полярографической ячейки закрытого типа.
Для компенсации температуры анализируемой среды в анализаторах применяется автоматическая температурная коррекция с использованием термодатчика, размещенного в одном корпусе с датчиком водородным. Для учета атмосферного давления при градуировке анализаторов по эталонной водородной среде используется встроенный датчик атмосферного давления.
Каждый датчик водородный оснащен микросхемой энергонезависимой памяти, в которой изначально записаны параметры термодатчика, запоминаются вводимые с блока преобразовательного значения длины кабельной вставки, а также параметры градуировки.
С помощью кабельной вставки датчики водородные могут быть удалены от блока преобразовательного на расстояние до 100 м.
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений КРВ и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений.
По каждому каналу предусмотрен программируемый диапазон измерений по токовому выходу, что позволяет осуществлять регистрацию измеряемых значений с использованием токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.
В зависимости от исполнения анализатора питание блока преобразовательного может осуществляться от сети переменного тока 220 В, 50 Гц (МАРК-509А, МАРК-509А/1) либо 36 В, 50 Гц (МАРК-509А/36, МАРК-509А/1/36).
Блок преобразовательный выполнен в металлическом корпусе щитового либо настенного исполнения со степенью защиты от воздействия окружающей среды IP65.
Погружаемая часть датчиков водородных имеет степень защиты от воздействия окружающей среды IP68 и выдерживает воздействие чистящего раствора с температурой до плюс 95 °C.
Анализаторы осуществляют обмен информацией по интерфейсу RS-485. Градуировка анализатора производится по эталонной водородной среде. Общий вид анализатора представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.
Блок преобразовательный
Датчик водородный

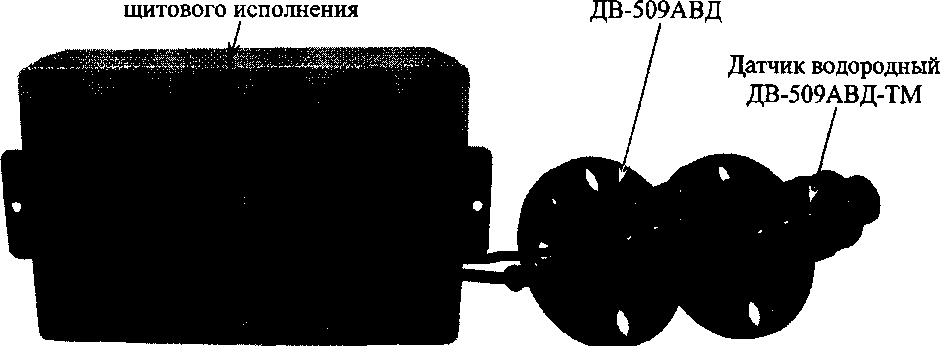

Рисунок 1- Общий вид анализатора
Место нанесения
Место
Место нанесения знака поверки

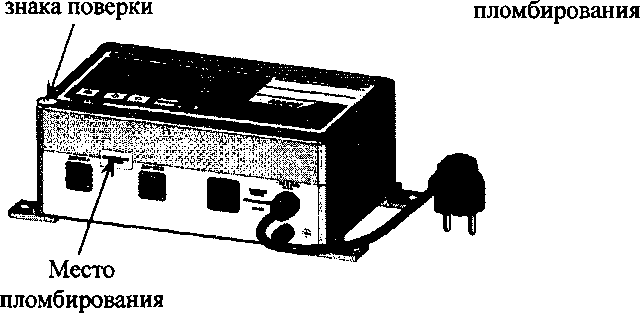

а - Блок преобразовательный настенного исполнения

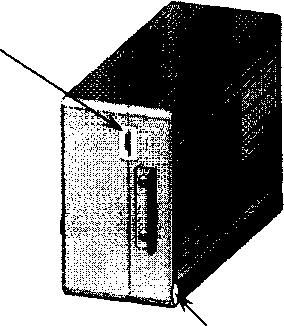

б - Блок преобразовательный щитового исполнения
Рисунок 2 - Схема пломбирования от несанкционированного доступа к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки
Программное обеспечениеАнализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления анализаторов с помощью специальных программных средств. Конструкция анализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: -для платы индикации - для платы усилителя |
509AL430.01.01 509AU.430.01.01 |
|
Номер версии (идентификационный номер) ПО: -для платы индикации - для платы усилителя |
01.01 01.01 |
|
Цифровой идентификатор ПО: -для платы индикации -для платы усилителя |
0x3EBEFCF7 0xD4C02C66 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений анализатора: | |
|
а) массовой концентрации растворенного в воде водорода при температуре анализируемой среды +20 °C, мкг/дм3: | |
|
- (? датчиком водородным ДВ-509АВД |
от 0 до 20000 |
|
- с датчиком водородным ДВ-509АВД-ТМ |
от 0 до 2000 |
|
б) температуры анализируемой среды, °C |
от 0 до +70 |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА: на нагрузке, не превышающей 500 Ом на нагрузке, не превышающей 2 кОм |
от 4 до 20 от 0 до 5 |
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРВ при температуре анализируемой среды +(20,0+0,2) °C и температуре окружающего воздуха +(20±5) °C, мкг/дм3: а) с датчиком водородным ДВ-509АВД:
б) с датчиком водородным ДВ-509АВД-ТМ:
|
±(10+0,03С) +[(10+0,002 ’Сдиап)+0,03 О ±(3+0,015Q ±Г(3+0,002 0«ОЛ)+0,015-0 |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРВ по индикатору, обусловленной изменением температуры анализируемой среды, на каждые +5 °C от нормальной +(20,0+0,2) °C в пределах рабочего диапазона температур от +15 до +50 °C, мкг/дм3: а) с датчиком водородным ДВ-509АВД б) с датчиком водородным ДВ-509АВД-ТМ |
±(1+0,015-0 ±(1+0,008-0 |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРВ по индикатору, обусловленной изменением давления анализируемой среды, на каждый 1 МПа от нормального 0,1 МПа в пределах рабочего 1 диапазона от 0 до 20 МПа, мкг/дм3 |
±0,004-С |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРВ, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах рабочего диапазона температур от +5 до +50 °C, мкг/дм3:
|
±0,002 С ±(0,002 • Сдиап+0,002 • 0 |
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха +(20+5) °C, °C |
0,3 |
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении температуры анализируемой среды, обусловленной изменением температуры окружающего воздуха, на каждые +10 °C от нормальной +(20±5) °C в пределах рабочего диапазона температур от +5 до +50 °C, °C |
±0,1 |
|
Время прогрева и установления теплового равновесия, ч, не более |
0,5 |
|
Время установления показаний анализатора при измерении КРВ, to,9, мин, не более |
7 |
|
Время установления показаний анализатора при измерении КРВ, ty, мин, не более |
20 |
|
Время установления показаний анализатора при измерении температуры анализируемой среды, to,9, мин, не более |
10 |
|
Время установления показаний анализатора при измерении температуры анализируемой среды, ty, мин, не более |
20 |
|
Нестабильность показаний анализатора за время 8 ч, мкг/дм3, не более: а) с датчиком водородным ДВ-509АВД
б) с датчиком водородным ДВ-509АВД-ТМ
|
±(5+0,015-0 ± [(5+0,002• Cdwin)+0,015'0 ±(1,5+0,008-0 ±[(1,5+0,002С^)+0,008-0 |
|
где С - измеренное значение КРВ, мкг/дм3; Сдиап - значение верхнего предела запрограммированного диапазона измерений КРВ по токовому выходу, мкг/дм3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: а) напряжение переменного тока, В: - для анализатора исполнений МАРК-509А, МАРК-509А/1 |
2201“ |
|
- для анализатора исполнений МАРК-509А/36, МАРК-509А/1/36 |
зб :46 |
|
б) частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность при номинальном значении напряжения питания, В А, не более |
10 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры, мм, не более: а) блок преобразовательный щитового исполнения (без кабеля)
б) блок преобразовательный настенного исполнения (без кабеля)
в) датчик водородный ДВ-509АВД и ДВ-509АВД-ТМ
|
115 146 252 95 170 266 0110 192 |
|
Масса, кг, не более:
|
2,6 1,0 1,0 |
|
Рабочие условия эксплуатации:
|
от +5 до +50 80 от 84,0 до 106,7 |
|
Параметры анализируемой среды:
|
от +15 до +50 20 от 0 до 40 от 4 до 12 от 100 до 500 |
|
Средний срок службы анализатора, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество, штук, на исполнение МАРК- | |||
|
509А |
509А/1 |
509А/36 |
509А/1/36 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Блок преобразовательный |
ВР74.01.000 |
1 |
- |
- |
- |
|
ВР74.01.000-01 |
- |
1 |
- |
- | |
|
ВР74.01.000-02 |
- |
- |
1 |
- | |
|
ВР74.01.000-03 |
- |
- |
- |
1 | |
|
Наименование |
Обозначение |
Количество, цггук, на исполнение МАРК- | |||
|
509А |
509А/1 |
509А/36 |
509А/1/36 | ||
|
1 |
2 | ||||
|
Датчик водородный:
|
ВР74.02.000-01 ВР74.02.000-02 ВР74.03.000-01 ВР74.03.000-02 |
* |
■ * |
* |
* |
|
Комплект монтажных частей |
ВР37.03.000 |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей |
ВР49.06.000 |
1 |
— |
1 |
- |
|
Руководство по эксплуатации |
ВР74.00.000РЭ |
1 |
1 |
1 |
1 |
|
Паспорт |
ВР74.00.000ПС |
1 |
1 |
1 |
1 |
* Тип и количество (не более двух) по согласованию с заказчиком. ** Длина по согласованию с заказчиком (от 1 до 99 м).
Поверкаосуществляется по документу «Анализатор растворенного водорода МАРК-509А. Методика поверки», приведенному в приложении А1 Руководства по эксплуатации ВР74.00.000РЭ и утвержденному ФБУ «Нижегородский ЦСМ» 03.04.2017 г.
Основные средства поверки:
-
- водородно-азотные поверочные газовые смеси (ПГС) - ГСО 10651-2015 1 разряда с объемной долей водорода: от 10,0 до 19,0; от 58,0 до 68,8 и от 90,0 до 100,0 %;
-
- термометр лабораторный электронный ЛТ-300 (per. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору растворенного водорода МАРК-509АГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
ТУ 4215-041 -39232169-2016 Анализатор растворенного водорода МАРК-509А. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Н. Новгород, ул. Заводской парк, д. 33.
Юридический адрес: 603009, г. Нижний Новгород, ул. Героя Елисеева, д. 7, кв. 24. Телефон (факс): (831) 229-65-50
Web-сайт: http://vzomn.ru.
E-mail: market@vzor.nnov.ru.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.
Телефон (факс): (831) 428-78-78, (831) 428-57-95.
Web-сайт: http://www.nncsm.ru.
E-mail: mail@nncsm.ru.
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27 ноября 2013 г.
