УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» июля 2021 г. № 1497

Лист № 1 Регистрационный № 74232-19                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные 2051

Назначение средства измерений

Преобразователи давления измерительные 2051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Описание средства измерений

Принцип действия преобразователей основан на формировании под действием давления измерительным механизмом (измерительной емкостной ячейкой или тензорезистивным модулем) цифрового кода, пропорционального приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое жидкокристаллическое индикаторное устройство (далее - ЖКИ) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.

Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять преобразователи в сборе с клапанными блоками различной конструкции и (или) выносными разделительными мембранами, использовать преобразователи в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).

Преобразователи имеют следующие модели:

  • - 2051CG - копланарная модель для измерений избыточного давления;

  • - 2051CD - копланарная модель для измерений разности давлений;

  • - 2051TA и 2051GA - штуцерные модели для измерений абсолютного давления, модели отличаются конструкцией корпуса электронного преобразователя;

  • - 2051TG и 2051GP - штуцерные модели для измерений избыточного давления, модели отличаются конструкцией корпуса электронного преобразователя;

  • - 2051L - фланцевая модель для измерений гидростатического давления (уровня).

Преобразователи имеют базовое исполнение, исполнение с повышенной точностью и исполнения с пониженной точностью. Для обозначения исполнений с повышенной точностью в наименовании модели преобразователей указывается код Р8. Для исполнений с пониженной точностью в наименовании модели преобразователей указываются следующие кода: А1055, А1056, А1057.

Преобразователи могут быть настроены на любой диапазон измерений в пределах, указанных в таблице 2.

Общий вид преобразователей приведен на рисунке 1.

Приказ Росстандарта №1497 от 27.07.2021, https://oei-analitika.ru

а) б)

Приказ Росстандарта №1497 от 27.07.2021, https://oei-analitika.ru

в) г)

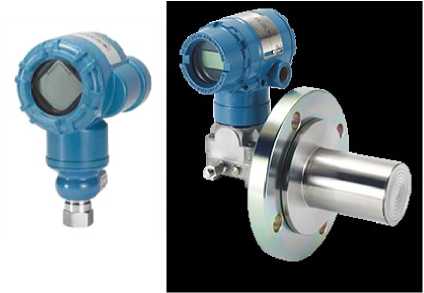

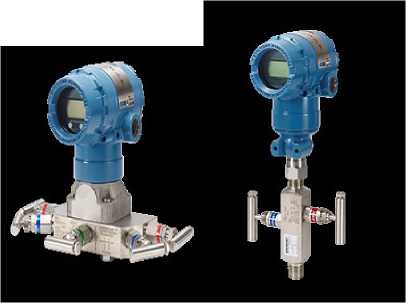

Рисунок 1 - Преобразователи давления измерительные 2051:

Приказ Росстандарта №1497 от 27.07.2021, https://oei-analitika.ru

д)

а) преобразователи 2051CG и 2051CD в сборе с клапанным блоком 305; б) преобразователи 2051TA и 2051TG в сборе с клапанным блоком 306; в) преобразователи 2051TA и 2051TG с беспроводным интерфейсом; г) преобразователь 2051L; д) преобразователи 2051GA и 2051GP в сборе с клапанным блоком 306

Пломбирование преобразователей не предусмотрено.

Нанесение знака поверки на преобразователи давления не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое, являющееся метрологически значимым. Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО. Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО преобразователей представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО HART

ПО Wireless

HART

ПО

FOUNDATION

Fieldbus

ПО Profibus-PA

Идентификационное наименование ПО

02051-3520

02051-3500

02051-3605

03031

0496

02051

3607

Номер версии (идентификационный номер ПО), не ниже

3

2

3-01-000

2.6.1

3.0.0

Цифровой идентификатор ПО

-

-

-

-

-

Метрологические и технические характеристики

Метрологические характеристики представлены в таблицах 2 и 3, технические характеристики - в таблице 4.

Таблица 2

Код диапазона измерений

Максимальный верхний предел измерений Pmax, кПа1)

Максимальный диапазон измерений2), кПа1)

Минимальный диапазон измерений2) Pmin, кПа1)

- разности давления (модель 2051CD)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

диапазон 5

13789,0

от -13789 до 13789

137,9

- абсолютного давления (модели 2051TA, 2051GA 3))

диапазон 1

206,0

от 0 до 206

2,1

диапазон 2

1034,0

от 0 до 1034

10,4

диапазон 3

5515,0

от 0 до 5515

55,2

диапазон 4

27579,0

от 0 до 27579

275,8

диапазон 5

68947,0

от 0 до 68947

13789,6

- избыточного давления (модель 2051CG)

диапазон 1

6,2

от -6,2 до 6,2

0,125

диапазон 2

62,0

от -62 до 62,0

0,622

диапазон 3

248,0

от -97,94) до 248

2,5

диапазон 4

2068,0

от -97,94) до 2068

20,7

диапазон 5

13789,0

от -97,94) до 13789

137,9

- избыточного давления (модели 2051TG, 2051GP 3))

диапазон 1

206,0

от -101,34) до 206

2,1

диапазон 2

1034,0

от -101,34) до 1034

10,4

диапазон 3

5515,0

от -101,34) до 5515

55,2

диапазон 4

27579,0

от -101,34) до 25579

275,8

диапазон 5

68947,0

от -101,34) до 68947

13789,6

- гидростатического давления (модель 2051L)

диапазон 2

62,0

от -62 до 62

0,622

диапазон 3

248,0

от -248 до 248

2,5

диапазон 4

2068,0

от -2068 до 2068

20,7

  • 1) В преобразователях могут применяться другие единицы измерения давления, допущенные к применению в РФ. Информация о единицах измерения давления преобразователя указана в эксплуатационной документации.

  • 2) При изготовлении допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin.

  • 2) Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений.

  • 3) Преобразователи 2051GA, 2051GP имеют диапазоны 1, 2, 3 и 4.

  • 4) Значения указаны для атмосферного давления 101,3 кПа. Диапазон измерений меняется с изменением атмосферного давления.

Примечание: в процессе эксплуатации преобразователь может быть перенастроен на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin. Информация о перенастроенном диапазоне измерений и его основной погрешности, заносится в паспорт преобразователя. Пределы допускаемой основной погрешности, в зависимости от настроенного диапазона, приведены в таблице 3.1 и таблице 3.2

Таблица 3.1

Модели преобразователей

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Базовое исполнение

Код

Р8

2051CG, 2051CD

диапазон 1

±0,10 для Рвтах/15 ±(0,025+0,005^ Ртахвдля P втах 15

-

±(0,089+0,036 Ртахв) для Рвтах/30 ±(0,054+0,05 Ртахвдля Рвтах/30

2051CG, 2051CD

диапазоны 2-4

±0,065 для Pe>Pmax/10 ±(0,025+0,005^ Ртахвдля P вmax 10

±0,05 для Рвтах/10 ±(0,015+0,005'Ртахвдля Р втах/10

±(0,045+0,009-Ртахв) для Рвтах/5

±(0,089+0,018РтахРв) для Рвтах 5

2051CG, 2051CD

диапазон 5

±0,075 для Pe>Pmax/10 ±(0,025+0,005^ Ртахвдля P вmax 10

±0,065 для Рвтах/10 ±(0,015+0,005'Ртахвдля Рвтах/10

±(0,045+0,009-Ртахв) для Рвтах/5

±(0,089+0,018РтахРв) для Рвтах 5

2051ТА, 2051TG,

2051GA, 2051GP диапазон 1

±0,065 для Pe>Pmax/10

±0,0075'Р тахв для Р втах/10

±0,05 для Рвтах/10 ±0,0075 Ртахв для Рвтах/10

±(0,089+0,018Ртахв) для Рвтах/5

±(0,045+0,036РтахРв) для Рвтах 5

2051ТА, 2051TG,

2051GA, 2051GP диапазоны 2-4

±0,065 для Рвтах/10 ±0,0075'Ртахв для Р втах/10

±0,05 для Рв тах/10 ±0,0075 Ртахв для Рвтах/10

±(0,089+0,018Ртахв) для Рвтах/10

±(0,045+0,025РтахРв) для Р втах 10

2051ТА, 2051TG диапазон 5

±0,075

-

±(0,054+0,036Ртахв)

2051L диапазоны 2-4

±0,075 для Рв >Pmax/10 ±(0,025+0,005^ Ртахв)

Для Р вmax 10

-

±(0,089+0,036Tmax/Pe) для Pe>Pmax/30 ±(0,054+0,05 •Ртахвдля Рвтах/30

Примечания:

Pmax - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Таблица 3.2

Модели пре-образовате-лей

Пределы допускаемой основной приведенной

(к диапазону измерений) погрешности измерений, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °С, %

Код А1055

Код А1056

Код А1057

2051CG,

2051CD

диапазон 1

±0,15 для

Рвтах/25 ±(0,025+0,005'

P max/P в)

для

Pe<Pmax/25

±0,25 для

Pe>Pmax/45 ±(0,025+0,005'

P max/P в)

для

Pe<Pmax/45

±0,5 для

PB>Pmax/50 ±(0,025+0,005

P max/P в)

для

PB<Pmax/50

±(0,089+0,036 PmaxPB)

для PB>Pmax 30 ±(0,054+0,05'Pmax/Pвдля P B<Pmax/30

2051CG,

2051CD диапазоны 2

5

±0,015 для

Pe>Pmax/25 ±(0,025+0,005

Р max/P в)

для

Pe<Pmax/25

±0,25 для

PB>Pmax45 ±(0,025+0,005

'P max/P в)

для

Pe<Pmax/45

±0,5 для

PB>Pmax95 ±(0,025+0,00

5- Pmax P в) для

PB<Pmax/95

±(0,045+0,009'Pmax/P в) для Pb>Pmax ±(0,089+0,018Pma/P) для Pb<Pmax 5

2051ТА,

2051TG, диапазон 1

±0,15 для

Pe>Pmax/20 ±0,0075'Pmax/P в для

Pe<Pmax/20

±0,25 для

Pe>Pmax/33 ±0,0075' P max/P в для

Pe<Pmax/33

±0,5 для

PB>Pmax 66 ±0,0075PmaxPдля

PB<Pmax/66

±(0,089+0,018PmaP

для Pb>Pmax 5 ±(0,045+0,036Pma/P)

для Pb<Pmax 5

2051ТА,

2051TG, диапазоны 2-4

±0,15 для

Pe>Pmax/20 ±0,0075Pmax/P в для

Pe<Pmax/20

±0,25 для

Pe>Pmax/33 ±0,0075'Pmax/P в для

Pe<Pmax/33

±0,5 для

PB>Pmax 66 ±0,0075PmaxPдля

Pe<Pmax/66

±(0,089+0,018PmaP для PB>Pmax/10

±(0,045+0,025Pma/P)

для PB<Pmax/10

2051ТА, 2051TG диапазон 5

±0,15

±0,25

±0,5

±(0,054+0,036 Pmox/P)

2051L

диапазоны 2-4

±0,15 для Pb >Pmax/25 ±(0,025+0,005

P max/P в)

для

Pe<Pmax/25

±0,25 для Pb >Pmax/45 ±(0,025+0,005

•P max/P в)

для

PB<Pmax/45

±0,5 для Pb >Pmax/95 ±(0,025+0,00 5' Pmax Pвдля

PB<Pmax/95

±(0,089+0,036 Pmox/P) для PB>Pmax/30 ±(0,054+0,05 'Pmax/P вдля PB<Pmax/30

Примечания:

Pmax - максимальный верхний предел измерений, указанный в таблице 2. Рв - диапазон измерений, на который настроен преобразователь.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал:

  • - аналоговый, мА

  • - аналоговый, В

  • - цифровой

от 4 до 20 от 1 до 5

HART, FOUNDATION Fieldbus,

Profibus PA, WirelessHART

Напряжение питания постоянного тока, В:

  • - для преобразователей с цифровым выходом WirelessHART

  • - для преобразователей с остальными выходами

3,6 (встроенный модуль питания) от 9,0 до 42,4Х)

Габаритные размеры (без учета размеров фланца исполнения 2051L), мм, не более:

  • - высота

  • - ширина

  • - длина

107

144

190

Масса, кг

от 0,86 до 17,9

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от +21 до +25

80

от 84,0 до 106,7

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - для преобразователей без ЖКИ

  • - для преобразователей с ЖКИ

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -40 до +85 от -40 до +802) до 100 от 84,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP66, IP68

Средний срок службы, лет

50

Средняя наработка на отказ, ч

200000

Маркировка взрывозащиты:

- для моделей 2051GA, 2051GP

0Ex ia IIC Т4 Ga X

Ga/Gb Ex db IIC T4...T6 X

Ex ta IIIC 150°С T50060^ Da X Ex tb IIIC 150°С 150()60°С Db X

- для моделей 2051CG, 2051CD, 2051ТА, 2051TG, 2051L

0Ex ia IIC Т4 Ga X

Ga/Gb Ex db IIC T4...T6 X

  • 1) В зависимости от исполнения преобразователя.

  • 2) При температуре ниже минус 30 °С (минус 20 °С для преобразователей с цифровым выходом WirelessHART) показания ЖКИ могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется.

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность преобразователей

Наименование

Обозначение

Количество

Примечание

Преобразователь давления измерительный 2051

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации1)

00809-0107-4102

00809-0107-4107

00809-0207-4101

00809-0407-4101

1 экз.2)

Краткое руководство по установке1)

00825-0107-4102

00825-0107-4107

00825-0407-4101

00825-0607-4101

00825-0707-4101

1 экз.

Методика поверки

ИЦРМ-МП-160-18

1 экз 2)

Клапанные блоки

-

по заказу

Комплект монтажных частей

-

по заказу

  • 1) В зависимости от исполнения преобразователя.

  • 2) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один адрес, и поставка на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 руководства по эксплуатации. Для преобразователей на базе протокола FOUNDATION fieldbus приведены в разделе 1.5 руководства по эксплуатации на данные преобразователи.

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 2051

Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1107 Па

Приказ Росстандарта № 1339 от 29.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ТУ 4212-067-51453097-2015 «Преобразователи давления измерительные 2051. Технические условия»

Техническая документация изготовителя




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1497

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Преобразователи давления измерительные

2051

74232-19

«Rosemount Inc», США 6021 Innovation Blvd, Shakopee, MN 55379, USA

ИЦРМ-МП-160-18

Акционерное общество «Промышлен ная группа «Метран» (АО «ПГ «Метран»), г. Челябинск

ФБУ

"Челябинский

ЦСМ",

г. Челябинск




Приказ Росстандарта №1497 от 27.07.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 июля 2021 г.

1497_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к__________—__________/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
