№ п/п

Наименование типа

Обозначен ие типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

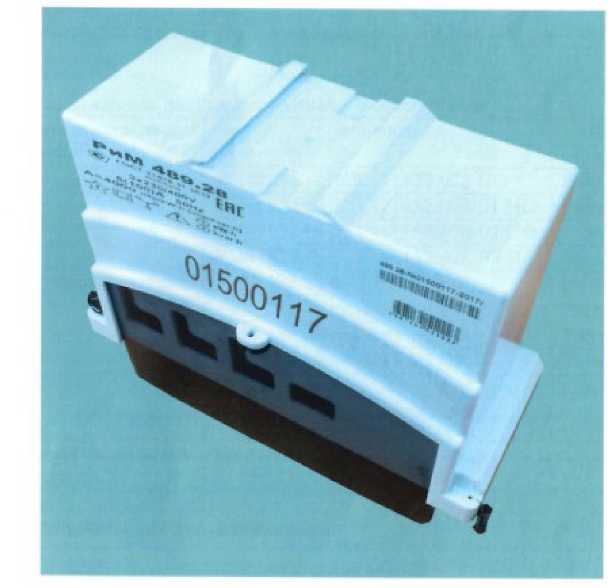

Счетчики электрической энергии трехфазные многофункциональные

РиМ 489

68807-17

Акционерное общество «Радио и Микро электроника» АО «РиМ», г. Новосибирск

ВНКЛ.41115

2.078-01 ДИ

ВНКЛ.411152. 078-01 ДИ с изменением

№ 1

Акционерное общество «Радио и Микро электроника» АО «РиМ», г. Новосибирск

ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

Номер версии (идентификационный номер) ПО

Идентификационное наименование ПО

Цифровой идентификатор

ПО (MD5)

Исполнения

счетчиков

с v 1.00 по v 2.99

РМ48926 ВНКЛ.411152.078 ПО

-

РиМ 489.26

РМ48927 ВНКЛ.411152.078-01 ПО

РиМ 489.27

РМ48928 ВНКЛ.411152.078-02 ПО

РиМ 489.28

РМ48929 ВНКЛ.411152.078-03 ПО

РиМ 489.29

с v 3.00 и выше

РМ48926 ВНКЛ.411152.078 ПО

C4 2B 87 24 83 32 7B C1 94 5A 46 0A CE D4 3D 52

РиМ 489.26,

РиМ 489.28

РМ48927 ВНКЛ.411152.078-01 ПО

50 1D 72 1C 08 5E

47 8C 43 E2 20 8E

B8 6A ED 2D

РиМ 489.27,

РиМ 489.29

Наименование характеристики

Исполнения счетчиков

РиМ 489.26        РиМ 489.27

РиМ 489.28        РиМ 489.29

Значения

Класс точности при измерении активной энергии

1

Класс точности при измерении реактивной энергии

1

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

3х230/400

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 198 до 253

Расширенный диапазон напряжений, В

от 140 до 264

Предельный диапазон напряжений, В

от 0 до 400

Наименование характеристики

Исполнения счетчиков

РиМ 489.26         РиМ 489.27

РиМ 489.28         РиМ 489.29

Значения

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии ¹⁾, %

0,051б < I < 0,10k, cos ф =1,00

0,101б < I < 1макс, COS ф = 1,00

0,101б < I < 0,201б, cos ф =0,50 инд.

0,101б < I < 0,201б, cos ф = 0,80 емк.

0,201б < I < 1макс, cos ф =0,50 инд.

0,201б < I < 1макс, cos ф = 0,80 емк.

±1,5 ±1,0 ±1,5

±1,5

±1,0

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии ¹⁾, %

0,051б < I < 0,101б, sin ф = 1,00

0,101б < I < 1макс, Sin ф = 1,00

0,101б < I <0,20I6, sin ф=0,50 (инд., емк.)

0,20I6 < I < ^акс, sin ф = 0,50 (инд., емк.)

0,20I6 < I < ^акс, sin ф = 0,25 (инд., емк.)

±1,5

±1,0

±1,5

±1,0

±1,5

Полная потребляемая мощность в цепи тока, по каждой фазе, ВА

0,1

Полная потребляемая мощность в цепи напряжения, по каждой фазе, ВА

10

Активная потребляемая мощность в цепи напряжения, по каждой фазе, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности

соответствует классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности

соответствует классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой основной относительной погрешности при измерении полной мощности, %

±2,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента активной мощности cos ф, %

±3,0

Наименование характеристики

Исполнения счетчиков

РиМ 489.26

РиМ 489.28

РиМ 489.27

РиМ 489.29

Значения

Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф, %

0,21б < I < 1,01б

1,01б < I< 1макс

±2,5

±2,0

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока 51ф, %

0,051б < I < 0,101б

0,101б < I < 1макс

±0,5

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In , %

0,051б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, %

от 140 до 264 В

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, % от 242 до 457 В

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^1),4), %

0,8бин < U < 1,10ин, cos ф = 1,00

0,8бин < U < 1,10ин, cos ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^1),5), %

0,8бин < U < 1,10ин, sin ф =1,00

0,8бин < U < 1,10ин, sin ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^1),4), %

0,8бин < U < 1,10ин, cos ф = 1,00

0,8бин < U < 1,10ин, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

Наименование характеристики

Исполнения счетчиков

РиМ 489.26

РиМ 489.28

РиМ 489.27

РиМ 489.29

Значения

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^1),5), %

0,86Uh < U < 1,10Uh, sin ф =1,00

0,86Uh < U < 1,10Uh, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^1),4), %

от 140 до 264 В, cos ф = 1,00

от 140 до 264 В, cos ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^1),5), %

от 140 до 264 В, sin ф = 1,00

от 140 до 264 В, sin ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^1),4), %

от 140 до 264 В, cos ф = 1,00

от 140 до 264 В, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^1),5), %

от 140 до 264 В, sin ф = 1,00

от 140 до 264 В, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения глубины провала напряжения 6Un в диапазоне значений от минус 10 до минус 70 % ³⁾, %

±1

Наименование характеристики

Исполнения счетчиков

РиМ 489.26

РиМ 489.28

РиМ 489.27

РиМ 489.29

Значения

Погрешность измерения величины перенапряжения AUnEP в диапазоне значений от Uhom до 1,5 Uhom ³⁾, %

±1

Допускаемая относительная погрешность при измерении напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей в установленном диапазоне напряжений, %

±0,5

Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной К2(и) и по нулевой Ко(и) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, %

±0,3

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %, в диапазоне значений от - 30 до +50 % от ин, В ³⁾

±0,5

Пределы абсолютной погрешности при измерении частоты сети, Гц

±0,010

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц ³⁾

±0,010

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от -45 °С до + 85 °С

± 5

Средний температурный коэффициент при измерении активной энергии ^1),4), %/К cos ф = 1,00

±0,05

cos ф = 0,50 инд.

±0,07

cos ф =0,80 емк.

±0,07

Средний температурный коэффициент при измерении реактивной энергии ^1),5), %/К sin ф = 1,оо

±0,05

sin ф = 0,50 инд.

±0,07

sin ф = 0,50 емк.

±0,07

sin ф = 0,25 инд.

±0,07

sin ф = 0,25 емк.

±0,07

Наименование характеристики

Исполнения счетчиков

РиМ 489.26

РиМ 489.28

РиМ 489.27

РиМ 489.29

Значения

Средний температурный коэффициент при измерении активной мощности ^1),4), %/К cos ф = 1,00 cos ф = 0,50 инд. cos ф =0,80 емк.

соответствует классу точности при измерении активной энергии

Средний температурный коэффициент при измерении реактивной мощности ^1),5), %/К sin ф = 1,00

sin ф = 0,50 инд.

sin ф = 0,50 емк.

sin ф = 0,25 инд.

sin ф = 0,25 емк.

соответствует классу точности при измерении реактивной энергии

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепях тока, %

0,051б < I < 0,101б

0,101б < I < 1макс

±1,0

±1,0

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, %

от 140 до 264 В

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более

±0,5

Срок энергетической автономности хода ЧРВ, лет, не менее

16

Стартовый ток при измерении активной энергии, мА

20

Стартовый ток при измерении реактивной энергии, мА

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Количество тарифов

8

Наличие УКН

есть

нет

Наличие ГНСС

есть ²⁾

Наличие отсека для коммуникатора

есть

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть

Измерение тока в нулевом проводе

есть

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Габаритные размеры, мм, не более высота ширина длина

195

240

120

Наименование характеристики

Исполнения счетчиков

РиМ 489.26         РиМ 489.27

РиМ 489.28         РиМ 489.29

Значения

Масса, кг, не более

2

Условия эксплуатации

Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 (25) °С -атмосферное давление, кПа

Предельный рабочий диапазон температур, °С

от -45 до +60

95 (100)

от 70 до 106,7 от -45 до +70

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы Тсл, лет, не менее

30

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

23 ± 2

от 30 до 80 от 70 до 106,7

Условия эксплуатации счетчиков

У1 по ГОСТ 15150-69

• ¹⁾ счетчики выполняют измерение энергии и мощности: активной импортируемой в I и IV квадрантах; активной экспортируемой в II и III квадрантах; реактивной импортируемой в I и II квадрантах; реактивной экспортируемой в III и IV квадрантах.

Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23.

• ²⁾ только для РиМ 489.28, РиМ 489.29;

• ³⁾ усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;

• ⁴⁾ согласно п. 8.2 ГОСТ 31819.21-2012;

• ⁵⁾ согласно п. 8.2 ГОСТ 31819.23-2012;

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не должны превышать пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 489.2Х ²⁾

Активная энергия

кВт^ч

10⁵ / 10^-2

Реактивная энергия

квар^ч

10⁵ / 10^-2

Активная мощность

кВт

10² / 10^-4

Реактивная мощность

квар

10² / 10^-4

Полная мощность

кВ-А

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

А

10² / 10^-3

Напряжение, среднеквадратическое (действующее) значение

В

10² / 10^-2

Частота сети

Гц

10¹ / 10^-3

Удельная энергия потерь в цепях тока ¹⁾

кА² ч

10⁵ / 10^-2

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 489.2Х ²⁾

Удельная энергия потерь холостого хода в силовых трансформаторах ¹⁾

кВ^ч

10⁷ / 10^-2

Коэффициент реактивной мощности цепи ^tg Ф ¹⁾

безразм.

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

Длительность провалов/перенапряжений ¹⁾

с

10¹ / 10^-2

Глубина провала/величина перенапряжения ¹⁾

%

10² / 10^-2

Величина перенапряжения ¹⁾

В

10² / 10^-2

Температура внутри корпуса счетчика

°С

10¹ / 10^-2

Напряжение прямой последовательности ¹⁾

В

10² / 10^-2

Коэффициенты несимметрии напряжения по обратной и нулевой последовательностям ¹⁾

%

10² / 10^-2

• ¹⁾ На Дистанционный Дисплей (ДД) не выводится

• ²⁾ При выводе на ДД и по всем интерфейсам

Наименование

Обозначение

Количество

Счетчик электрической энергии трехфазный многофункциональный серии РиМ 489 (одно из исполнений) в упаковке

1 шт.

Паспорт

1 экз.

Дисплей дистанционный РиМ 040¹⁾

Комплект монтажных частей ¹⁾

1 комп.

Руководство по эксплуатации ²⁾

ВНКЛ.411152.051-02 РЭ

1 экз.

Методика поверки ²⁾

ВНКЛ.411152.078-01 ДИ

1 экз.

Терминал мобильный РиМ 099.01 ¹⁾

ВНКЛ.426487.030

Коммуникатор ^1),3)

1 шт.

Руководство по монтажу счетчиков на опору ВЛ ²⁾

ВНКЛ.410106.007 Д

1 экз.

Счетчики электрической энергии. Требования к информационной модели обмена данными ²⁾

СТО 34.01-5.1-005-2017

• ¹⁾ поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков;

• ²⁾ поставляется на электронном носителе по отдельному запросу;

• ³⁾ тип и наличие коммуникатора определяется заказчиком.
