ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «01» сентября 2021 г. № 1925

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» сентября 2021 г. № 1925

Лист № 1 Регистрационный № 78866-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные программно-технические «Азимут 4»

Комплексы измерительные программно-технические «Азимут 4» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке по видеокадрам, скорости движения ТС в зоне контроля радиолокационным методом; значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU); измерений текущих навигационных параметров и определения на их основе координат комплексов.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля и на контролируемом участке основан на автоматическом измерении расстояния, пройденного ТС, и интервалов времени, за которое это расстояние пройдено. При измерении скорости движения ТС на контролируемом участке необходимо использовать минимум два комплекса в любой комбинации исполнений, либо один комплекс в исполнении 01 с двумя и более телевизионными датчиками

Принцип действия комплексов при измерении скорости ТС радиолокационным методом в зоне контроля основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Функционально комплексы применяются для фиксации: превышения установленной скорости движения транспортного средства, пересечения в нарушение ПДД линий разметки проезжей части дороги, проезда на запрещающий сигнал светофора, невыполнения требования об остановке перед стоп-линией, невыполнения требования об остановке перед знаком стоп, выезда на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой), поворота или движения прямо или разворота в нарушение требований предписанных дорожными знаками или разметкой проезжей части дороги, несоблюдения требований (предписанных дорожными знаками) запрещающими движение грузовых автотранспортных средств, выезд в нарушение ПДД на обочину (газоны, пешеходные тротуары, велодорожки, полосы для реверсивнного движения, полосы для движения маршрутных ТС, трамвайные пути), выезд в нарушение ПДД на полосу предназначенную для встречного движения, нарушения правил пользования внешними световыми приборами, нарушения правил применения ремней безопасности или мотошлемов, несоблюдения требований запрещающих остановку или стоянку транспортных средств, нарушения правил пользования телефоном водителем транспортного средства, движение транспортного средства во встречном направлении по дороге с односторонним движением, нарушения требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев транспортных средств, установки на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака "Инвалид" и т.п.), невыполнения требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения), нарушения скоростного режима на протяженном участке дороги, несоблюдения дистанции к впереди движущемуся транспортному средству, выезда на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора, остановки (стоянки) или выезда на встречную полосу на железнодорожном переезде, движения автомобиля с разрешенной массой ТС по полосам в нарушение ПДД, прочих нарушений ПДД приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки комплексов и времени фиксации ТС.

Комплексы выпускаются в следующих исполнениях:

• - исполнение 01 состоит из одного или нескольких вычислительных модулей (ВМ) -специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО), приемной аппаратуры ГНСС ГЛОНАСС/GPS, выносных телевизионных датчиков (ТВ датчиков), в состав которых входит видеокамера высокого разрешения и инфракрасная (ИК) система освещения;

• - исполнение 02 состоит из моноблока, включающего в себя специализированный компьютер с ВСПО, приемную аппаратуру ГНСС ГЛОНАСС/GPS, видеокамеру высокого разрешения и ИК систему освещения.

• - исполнение 03 состоит из моноблока, включающего в себя специализированный компьютер с ВСПО, приемную аппаратуру ГНСС ГЛОНАСС/GPS, видеокамеру высокого разрешения, ИК систему освещения и радиолокационный модуль. Исполнение 03 может быть использовано в передвижном варианте. В передвижном варианте измеряются только: текущее время, координаты комплексов и скорость движения ТС в зоне контроля радиолокационным методом.

Общий вид комплексов, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 1-4.

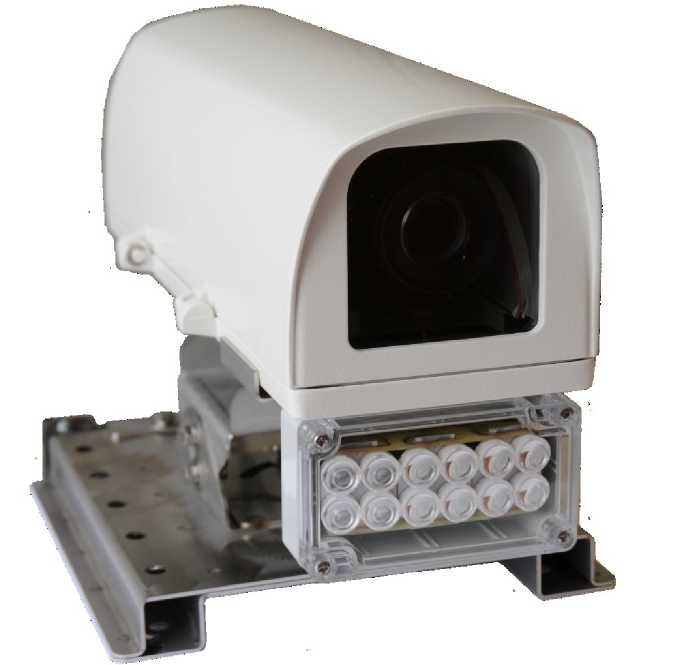

Рисунок 1 - Общий вид ТВ датчика комплексов в исполнении 01

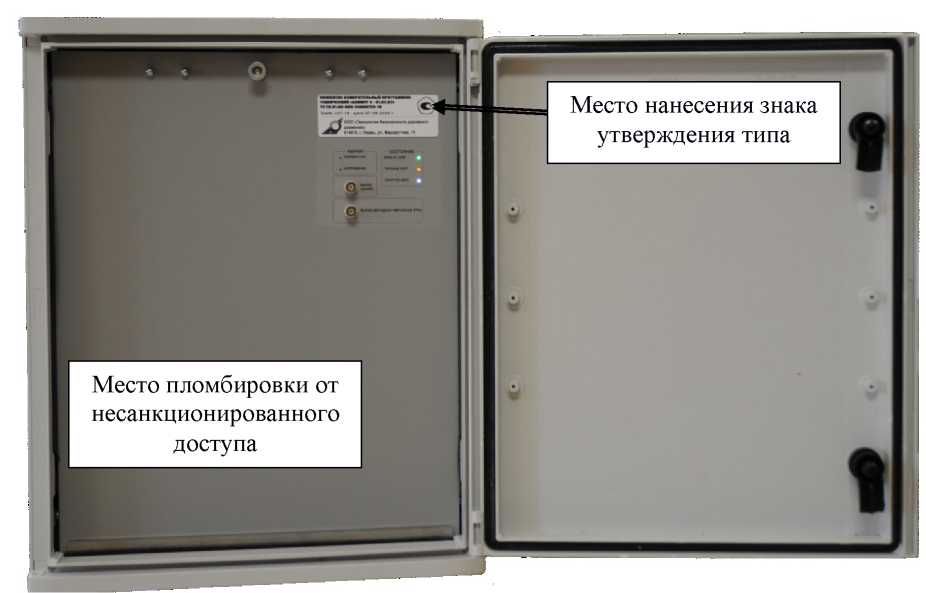

Рисунок 2 - Общий вид вычислительного модуля комплексов в исполнении 01

Место пломбировки от несанкционированного доступа

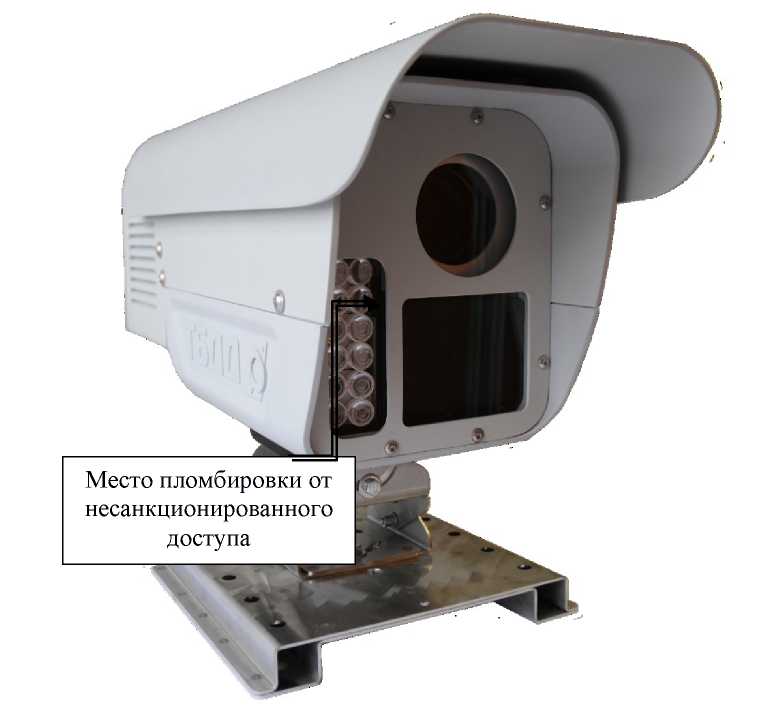

Рисунок 3 - Общий вид комплексов в исполнениях 02 и 03

Место нанесения знака

Л

Рисунок 4 - Место нанесения знака утверждения типа комплексов в исполнениях 02 и 03

Знак поверки на СИ не наносится.

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус вычислительного модуля в виде наклейки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Таблица 4 - Комплектность комплексов

приведены в разделе 2 «Использование по назначению» документа «Комплекс измерительный программно-технический «Азимут 4». ТБДД 466534.030 РЭ.

Комплекс измерительный программно-технический «Азимут 4». Технические условия. ТУ 26.51.66-005-24066729-19.

Общество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»)

ИНН 5904286923

Адрес: 614010, г. Пермь, ул. Маршрутная, д.15

Телефон: +7 (342) 281 00 33

Web-сайт: www.tbdd.ru

E-mail: info@tbdd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
