МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации U1 28 ашус1а2020 г. №290бх

  за собой.

• 5. Контроль за испол] [ениа^ннастояща^прика^пос'^ляю

  Федеральное агентство по техническому регулированию и метрологии.

  Руководитель

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 747

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 747

Лист № 1 Регистрационный № 55628-13 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия автомобильные ВАЛ

Весы неавтоматического действия автомобильные ВАЛ (далее — весы) предназначены для измерений массы транспортных средств.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких (до восьми) сборных секций, представляющих собой металлическую или бетонную платформу. Каждая секция опирается на аналоговые или цифровые тензорезисторные весоизмерительные датчики (далее — датчики). При этом секции могут соединяться через общие точки опор (датчики), так и иметь независимые опоры. Секции устанавливаются на железобетонный фундамент или на специальную металлическую раму (бесфундаментные).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству напрямую или через соединительную коробку.

При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76), а при использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные CI, модификации CI-200A, CI-5010A, CI-5200A, CI 6000A, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 5096812);

• - приборы весоизмерительные FT, модификации FT-11, FT-111, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 58487-14);

• - приборы весоизмерительные WE, модификация WE2110, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 61808-15);

• - приборы весоизмерительные WTX110, модификация WTX110-A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН Н, изготовляемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону (рег. № 72048-18).

Аналоговые датчики, используемые в составе весов совместно с любым из индикаторов:

• - датчики весоизмерительные тензорезисторные WBK, изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея (рег. № 56685-14);

• - датчики весоизмерительные сжатия RC3, изготавливаемые фирмой «Flintec GmbH», Германия (рег. № 50843-12);

• - датчики весоизмерительные тензорезисторные С, модификация C16A, изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия (рег. № 67871-17);

• - датчики весоизмерительные тензорезисторные ZS, изготавливаемые фирмы «Keli SENSING TECHNOLOGY (NINGBO) CO., Ltd.», Китай (рег. № 75819-19);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации BM14G, HM14H1, изготавливаемые фирмой «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (рег. № 55371-19).

Терминалы и цифровые датчики, используемые в составе весов совместно:

• - терминалы весоизмерительные CI, NT, модификации CI-201D или NT-580D, или CI600D (рег. № 54472-13), и датчики весоизмерительные тензорезисторные WBK-D (рег. № 54471-13), изготавливаемые фирмой «CAS Corporation Ltd», Республика Корея;

-приборы весоизмерительные FT, модификации FT-11D, FT-111D (рег. № 58487-14), и датчики весоизмерительные цифровые сжатия RC3D (рег. № 50843-12), изготавливаемые фирмой «Flintec GmbH», Германия;

• - приборы весоизмерительные DIS2116 (рег. № 61809-15) или WTX110-D и датчики весоизмерительные тензорезисторные С, модификация C16i (рег. № 67871-17), изготавливаемые фирмой «Hottinger Baldwin Messtechnik GmbH», Германия;

• - приборы весоизмерительные ТИТАН, модификация ТИТАН 3Ц (рег. № 72048-18), изготавливаемые фирмой ООО «ЗЕМИК», г. Ростов-на-Дону и датчики весоизмерительные тен-зорезисторные Digital Load Cell, модификации DBM14G, DHM14H1 (рег. № 55634-19) фирмы «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), Китай.

Весы могут быть одно- и двухинтервальные.

Общий вид ГПУ весов представлен на рисунке 1, общий вид электронных весоизмерительных устройств представлен на рисунке 2,3.

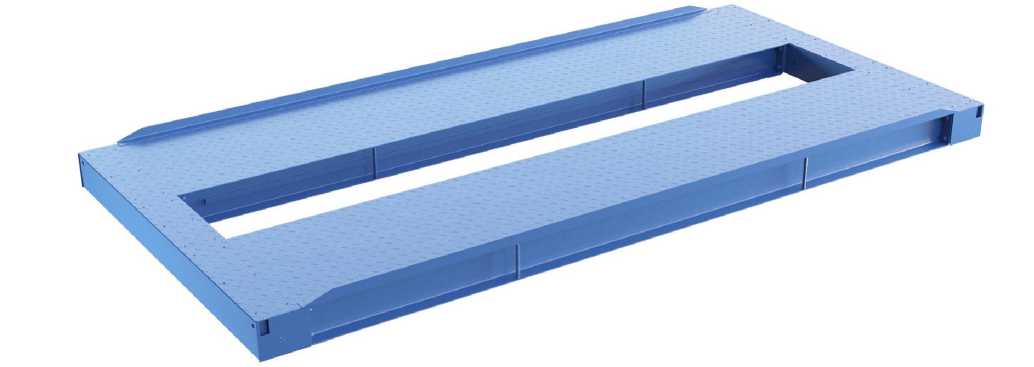

Рисунок 1 — Общий вид ГПУ весов (одна секция)

CI-200A

CI-5010A

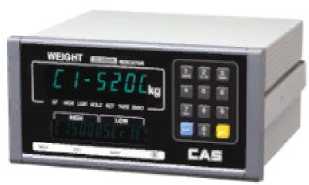

Рисунок 2 — Общий вид электронных весоизмерительных устройств

CI-5200A

CI-6000A

FT-111

WE2110

FT-11

ТИТАН Н

WTX110-A

ТИТАН Н

ТИТАН Н

CI-600D

NT-580D

FT-11D

WTX110-D

FT-111D

DIS2116

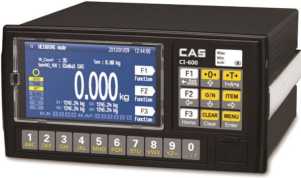

Рисунок 3 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство уравновешивания тары: устройство компенсации массы тары для устройств WE2110, устройство выборки массы тары - для других устройств (T.2.7.4.1);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - устройство индикации отклонения от нуля — при использовании устройств весоизмерительных CI, терминалов весоизмерительных CI, NT (4.5.5);

• - показывающее устройство с расширением — при использовании электронных весоизмерительных устройств FT-11(D), DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида ВАЛ Мах I./\(Д/М;И)-Е\. где:

Мах — максимальная нагрузка, т (30; 40; 60; 80; 100, 120, 150, 30/40, 30/60, 60/80, 60/100); I — длина платформы, м (от 4,0 до 30,0);

N - количество грузоприемных платформ;

M - количество датчиков весоизмерительных;

E\ (может отсутствовать) — взрывозащищенное исполнение;

Д - обозначение типа весоизмерительных датчиков:

1С - датчики весоизмерительные тензорезисторные WBK фирмы «CAS Corporation Itd.», Республика Корея;

2С - датчики весоизмерительные тензорезисторные WBK-D фирмы «CAS Corporation Itd.», Республика Корея;

1F - датчики весоизмерительные сжатия RC3 фирмы «Flintec GmbH», Германия;

2F - датчики весоизмерительные цифровые сжатия RC3D фирмы «Flintec GmbH», Германия;

1H - датчики весоизмерительные тензорезисторные С16А фирмы «Hottinger Baldwin Messtech-nik GmbH», Германия;

2H - датчики весоизмерительные тензорезисторные C16i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

1K - датчики весоизмерительные тензорезисторные ZS, фирмы «Keli SENSING TECHNOIOGY (NINGBO) CO., Itd.», Китай;

1Z - датчики весоизмерительные тензорезисторные BM14G фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

2Z - датчики весоизмерительные тензорезисторные HM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

3Z - датчики весоизмерительные тензорезисторные DBM14G фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР;

4Z - датчики весоизмерительные тензорезисторные DHM14H1 фирмы «Zhonghang Electronic Measuring Instruments Co., ITD (ZEMIC)», КНР.

И - обозначение типа электронного весоизмерительного устройства:

• 1 - индикаторы весоизмерительные CI-200A фирмы «CAS Corporation», Республика Корея;

• 2 - индикаторы весоизмерительные CI-5010A фирмы «CAS Corporation», Республика Корея;

• 3 - индикаторы весоизмерительные CI-5200A фирмы «CAS Corporation», Республика Корея;

• 4 - индикаторы весоизмерительные CI-6000A фирмы «CAS Corporation», Республика Корея;

• 5 - терминалы весоизмерительные CI-201D фирмы «CAS Corporation», Республика Корея;

• 6 - терминалы весоизмерительные NT-580D фирмы «CAS Corporation», Республика Корея;

• 7 - терминалы весоизмерительные CI-600D фирмы «CAS Corporation», Республика Корея;

• 8 - приборы весоизмерительные FT11 фирмы «Flintec GmbH», Германия;

• 9 - приборы весоизмерительные FT11D фирмы «Flintec GmbH», Германия;

• 10 - приборы весоизмерительные FT-111 фирмы «Flintec GmbH», Германия;

11- приборы весоизмерительные FT-111D фирмы «Flintec GmbH», Германия;

• 12 - приборы весоизмерительные WE2110 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 13 - приборы весоизмерительные DIS2116 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 14 - приборы весоизмерительные WTX-110, фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• 15 - приборы весоизмерительные Титан Н фирмы ООО «ЗЕМИК», г. Ростов-на-Дону;

• 16 - приборы весоизмерительные ТИТАН 3Ц фирмы ООО «ЗЕМИК», г. Ростов-на-Дону.

Индикаторы CI-200A, CI-5010A, CI-5200A, CI-6000A; терминалы CI-201D, NT-580D, CI-600D; приборы FT 11, FT11D, FT 111, FT 111D, WE2110, WTX 110, ТИТАН Н, ТИТАН 3Ц имеют последовательные интерфейсы RS232, RS422/485 для подключения весов к персональному компьютеру, принтеру. Приборы FT 11, FT11D, FT 111, FT 111D, WTX 110 могут иметь интерфейсы передачи данных Ethernet TCP/IP, Modbus TCP, Modbus RTU.

Маркировка весов производится заводским способом на металлическом шильде, закрепленном на боковой поверхности грузоприемного устройства, на котором нанесено:

• - наименование или товарный знак предприятия-изготовителя;

• - обозначение весов;

• - знак утверждения типа;

• - класс точности весов;

• - заводской номер весов;

• - максимальная нагрузка (Max, Мах1/Мах2);

• - минимальная нагрузка (Min);

• - поверочный интервал (е, е1/е2);

• - обозначение ТУ;

• - год выпуска весов;

• - номер версии программного обеспечения.

После поверки индикаторы пломбируются пломбой или разрушаемой наклейкой, закрывающей доступ внутрь корпуса (рисунок 4, 5).

Знак поверки в виде клейма наносится на заднюю панель индикатора на пломбу или разрушаемую наклейку (рисунок 4, 5).

CI-200A, CI-201D

CI-5010A, CI-5200A, CI-600D

CI-6000A, NT-580D

ТИТАН Н

ТИТАН 3Ц

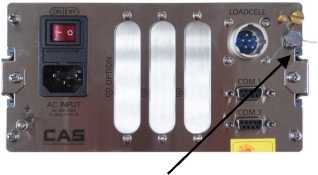

Рисунок - 4 Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма на пломбу

FT-11, FT-11D, FT-111, FT-111D

WTX110

WE2110

DIS2116

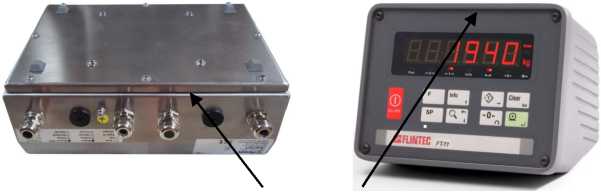

Рисунок 5 — Схема пломбировки от несанкционированного доступа с помощью разрушаемой наклейки и нанесения оттиска клейма

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы или разрушаемой наклейки (Рисунок 4, 5).

Идентификация ПО: номер версии ПО отображается на дисплее весоизмерительного устройства при включении весов.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные (признаки) программного обеспечения

* Номер версии программного обеспечения должен быть не ниже указанного

Таблица 2 — Идентификационные данные (признаки) программного обеспечения

* Номер версии программного обеспечения должен быть не ниже указанного.

**Обозначения не относятся к метрологически значимому ПО, принимают значения от 0 до 9.

Таблица 3 — Метрологические характеристики

Таблица 4 — Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Метрологические характеристики

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до-

пускаемых погрешностей при поверке.

Таблица 6 - Основные технические характеристики

наносится заводским способом на маркировочные таблички, расположенные на корпусе ГПУ и/или электронного весоизмерительного устройства, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 7 - Комплектность весов

приведены в разделе 2 «Использование по назначению» документа «Весы неавтоматического действия автомобильные ВАЛ. Руководство по эксплуатации» РЭ 4274-017-22534564-13.

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-017-22534564-13 Весы неавтоматического действия автомобильные ВАЛ. Технические условия

Общество с ограниченной ответственностью «Волгоградский Завод Весоизмерительной Техники» (ООО «Волгоградский Завод Весоизмерительной Техники»)

ИНН 3446010280

Адрес: 400075, г. Волгоград, ул. Жигулевская, 10

Телефон: (8442) 91-21-21

Е-mail: vzvt@vzvt.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологический службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437- 56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитация ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 747

Лист № 1 Регистрационный № 62616-15 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа ультразвуковые УВИР

Расходомеры-счетчики газа ультразвуковые УВИР модификаций УВИР 16, УВИР 12, УВИР 08, УВИР 06, УВИР 04, УВИР 02 предназначены для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Принцип работы расходомеров-счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональна скорости потока, преобразуется в значение объемного расхода газа.

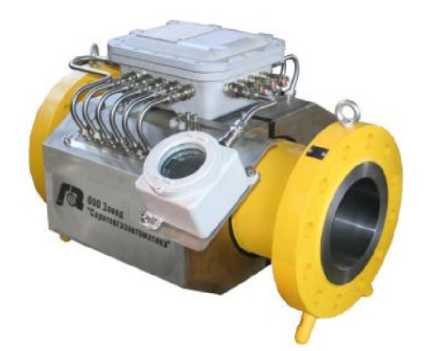

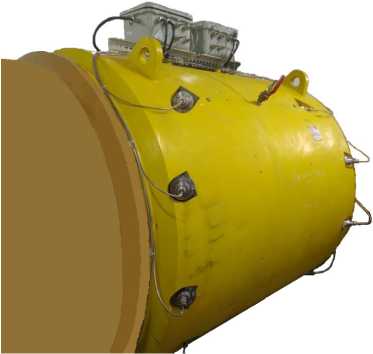

Расходомеры-счетчики газа УВИР состоят из корпуса и электронного блока компонентов (далее - ЭБК). ЭБК выпускается в двух модификациях: ЭБК-1 для расходомеров-счетчиков с номинальным диаметром от DN50 до DN700 и ЭБК-2 для расходомеров-счетчиков с номинальным диаметром от DN300 до DN1400.

ЭБК включает в себя комплект электроакустических преобразователей попарно составляющих измерительные каналы, и комплекта плат электроники, который осуществляет прием-передачу сигналов через электроакустические преобразователи, их преобразование, обработку и вычисление расхода газа с последующим формированием выходных сигналов. В зависимости от числа акустических каналов расходомеры-счетчики УВИР выпускаются следующих исполнений:

• - УВИР02 - 1 акустический канал (2 электроакустических преобразователя);

• - УВИР04 - 2 акустических канала (4 электроакустических преобразователя);

• - УВИР06 - 3 акустических канала (6 электроакустических преобразователей);

• - УВИР08 - 4 акустических канала (8 электроакустических преобразователей);

• - УВИР12 - 6 акустических каналов (12 электроакустических преобразователей);

• - УВИР16 - 8 акустических каналов (16 электроакустических преобразователей).

В расходомерах-счетчиках предусмотрена возможность замены электроакустических преобразователей под давлением, в рабочем режиме без вывода их из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

УВИР с ЭБК-1 могут быть различных конфигураций и иметь:

• - 1 токовый выход (4 - 20) мА;

• - 1 токовый вход (4 - 20) мА для подключения датчиков избыточного или абсолютного давления;

• - 2 частотных выхода (0 - 5) кГц;

• -    1 резистивный четырехпроводной вход для подключения термопреобразователей сопротивления 100П;

• - 1 последовательный интерфейс RS-485;

• - 1 сервисный интерфейс RS-485;

• - GSM модем.

УВИР с ЭБК-2 могут быть различных конфигураций и иметь:

• - 6 (2х3) частотных или дискретных выходов

• - 4 (2х2) последовательных интерфейсов RS-485, протокол Modbus

В расходомерах-счетчиках УВИР 08 и УВИР 06 возможна реализация полного аппаратного дублирования. При этом в один корпус устанавливается две группы ультразвуковых датчиков и два электронных блока.

УВИР с ЭБК-1 обеспечивают выполнение следующих функций:

• - измерение объёмного расхода и объёма газа (в том числе природного и свободного нефтяного газа, воздуха) при рабочих условиях;

• - вычисление объёмного расхода и объёма газа, приведенных к стандартным условиям, а также вычисление массового расхода и массы газов;

• - измерение объёмного расхода и объёма газа, приведенных к стандартным условиям, при использовании дополнительных средств измерений температуры и давления в соответствии с аттестованной методики измерений;

• - архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления архивов событий и параметров функционирования;

• - передачу данных об измеряемых параметрах, параметров настройки и архивной информации по последовательному интерфейсу RS-485 или с помощью GSM модема (по беспроводному каналу передачи данных 900/1800МГц);

• - введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам;

• - передачу измеренных данных, параметров настройки и архивной информации.

Расходомеры-счетчики обеспечивают вывод на показывающее устройство следующих параметров:

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям;

• - текущего значения температуры измеряемой среды;

• - текущего значения давления измеряемой среды;

• - текущего значения скорости потока измеряемой среды;

• - текущего значения скорости звука;

• - текущего значения накопленного объема газа, приведенного к стандартным условиям;

• - текущих параметров даты и времени;

• - суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);

• - суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;

• - параметров функционирования расходомера-счетчика.

УВИР с ЭБК-2 обеспечивают выполнение следующих функций:

- измерение объёмного расхода и объёма газа;

- передачу измеренных значений расхода (объема) газа по частотным выходам

- выдачу аварийных или предупредительных сигналов по дискретным выходам;

- передачу по интерфейсу RS-485 измеренных параметров, диагностических параметров и параметров настройки расходомера-счетчика.

Расходомеры-счетчики модификации ЭБК-1 обеспечивают вывод на показывающее устройство следующих параметров:

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям;

• - текущего значения температуры измеряемой среды;

• - текущего значения давления измеряемой среды;

• - текущего значения скорости потока измеряемой среды;

• - текущего значения скорости звука;

• - текущего значения накопленного объема газа, приведенного к стандартным

условиям;

• - текущих параметров даты и времени;

• - суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);

• - суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;

• - параметров функционирования расходомера-счетчика.




а) ЭБК-1                                   б) ЭБК-2

Рисунок 1 - Общий вид расходомеров-счетчиков газа ультразвуковых УВИР

На рисунке 2 приведена схема пломбировки от несанкционированного доступа. Пломба, предотвращающая доступ к элементам конструкции, устанавливается изготовителем СИ или организацией, выполняющей ремонт СИ. Знак поверки на расходомер-счетчик не наносится. Заводской номер расходомера-счетчика наносится на маркировочную табличку методом лазерной гравировки.

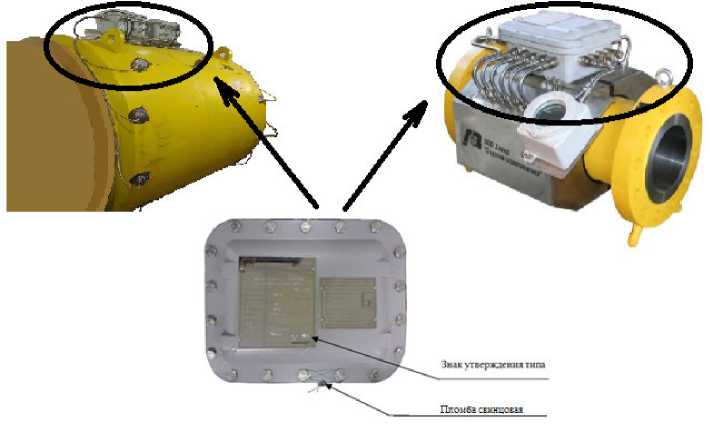

Рисунок 2 - Схема пломбирования расходомеров-счетчиков газа ультразвуковых УВИР

Программное обеспечение ЭБК (далее - ПО) расходомеров-счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное ПО УВИР с ЭБК-1 используется для измерения объемного расхода и объема газа в рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного, передачи результатов измерения, настройки, самодиагностики расходомеров-счетчиков и архивирования измеренных данных. Встроенное ПО УВИР с ЭБК-2 используется для реализации функций расходомера-счетчика. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Все ПО является метрологически значимым.

Идентификационные данные встроенного программного обеспечения расходомеров-счетчиков газа ультразвуковых приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики расходомеров-счетчиков приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на расходомере-счетчике методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Расходомеры-счётчики газа ультразвуковые УВИР Руководство по эксплуатации. зИ.2.833.653 РЭ. Разделы1.4-1.5

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа

ТУ 4213-033-00153672-2015 Расходомеры-счетчики газа ультразвуковые УВИР. Технические условия.

Общество с ограниченной ответственностью Завод «Саратовгазавтоматика» (ООО Завод «Саратовгазавтоматика»)

ИНН 6451105825

Адрес:410008, г. Саратов, Лопатина гора, 7

Телефон: (8452) 52-83-85, факс (8452) 49-60-22

Web -сайт: http://sargaz. gazprom-auto. ru/

E-mail: sargazav@sargazav.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19.

Фактический адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 747

Лист № 1 Регистрационный № 45777-10 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи с унифицированным выходным сигналом серии MBT (модели 3560, 5113, 5116, 5252, 5410, 5560)

Термопреобразователи с унифицированным выходным сигналом серии MBT (модели 3560, 5113, 5116, 5252, 5410, 5560) (далее по тексту - термопреобразователи) предназначены в зависимости от модели для измерений и контроля температуры газообразных, жидких и сыпучих сред (как нейтральных, так и агрессивных), а также для измерений температуры внутри твердых тел.

Термопреобразователи состоят из сменного или фиксированного первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (далее по тексту - ИП). Принцип действия термопреобразователей основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА или в выходной аналоговый сигнал, пропорциональный напряжению питания.

Сенсор представляет собой измерительную вставку с тонкопленочным платиновым чувствительным элементом сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типов «Pt100» или «Pt1000» по МЭК 60751 (ГОСТ 6651-2009) или термопарой в качестве ЧЭ с НСХ тип «K» по МЭК 60584-1 (ГОСТ Р 8.585-2001), помещенную в защитную арматуру из нержавеющей стали с соединительной защитной головкой, в которую встраивается измерительный преобразователь.

Модели термопреобразователей отличаются по диапазонам измеряемых температур, по конструктивному исполнению, по назначению и по способу монтажа:

• - термопреобразователи моделей 3560/5560 выполнены в виде термопреобразователя погружного типа с фиксированной измерительной вставкой в защитном чехле из нержавеющей стали, имеющего соединительный узел с выводными контактами или разъемами и съемным пластиковым Г-образным штекером с кабельным выводом. В соединительный узел встроен нормируемый ИП. Модели 3560 и 5560 отличаются друг от друга типом ЧЭ: термопреобразователи модели 3560 изготавливаются с ЧЭ типа «Pt1000», а модель 5560 может изготавливаться с двумя типами ЧЭ (Pt1000 и K);

• - термопреобразователи модели 5113 предназначены для применения в судостроении и других отраслях промышленности и изготавливаются в виде сменной измерительной вставки с ЧЭ типа «K», помещенной в защитную арматуру из нержавеющей стали, соединенную с алюминиевой головкой DIN формы B со встроенным ИП типа MBT 9110;

• - термопреобразователи модели 5116 предназначены для контроля температуры выхлопных газов в судостроении и изготавливаются в виде сменной измерительной вставки с ЧЭ типа «Pt100», помещенной в виброустойчивую и устойчивую к ударам защитную гильзу из нержавеющей стали, соединенную с алюминиевой головкой формы DIN B со встроенным ИП типа MBT 9110;

- термопреобразователи модели 5252 предназначены для применения в судостроении и других отраслях промышленности и изготавливаются в виде сменной измерительной вставки с ЧЭ типов «Pt100» и «Pt1000», помещенной в защитную арматуру из нержавеющей стали, соединенную с алюминиевой головкой DIN формы B со встроенным ИП типа MBT 9110;

- ТС модели 5410 предназначены для измерений температуры окружающего воздуха и конструктивно выполнены в виде сменной измерительной вставки с ЧЭ типов «Pt100» и «Pt1000», соединенной с ИП типа MBT 9110, которые закреплены в высокопрочном защитном прямоугольном корпусе из силумина или пластика, предназначенном для монтажа на стену.

Сами модели в свою очередь имеют исполнения, различающиеся по рабочим диапазонам измерений и по конструкции.

Монтаж термопреобразователей на объектах измерений осуществляется при помощи неподвижного или подвижного штуцеров, резьбового соединения, путем свободной установки и патрубке или методом крепления на стенах помещений.

Цифровой серийный номер наносится на шильдик или информационную наклейку, прикрепленную к термопреобразователю. Нанесение знака поверки на термопреобразователи не предусмотрено.

Фотографии общего вида термопреобразователей с местом нанесения серийного номера представлены на рисунках 1 и 2.

MBT 3560/5560

MBT5252

MBT 5116

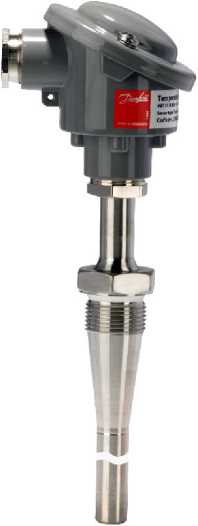

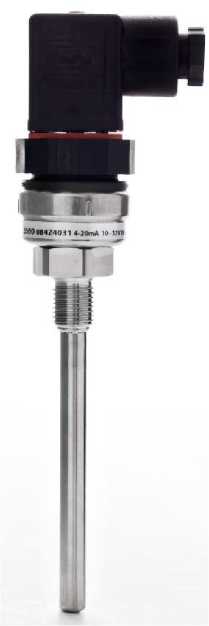

Рисунок 1 - Общий вид термопреобразователей

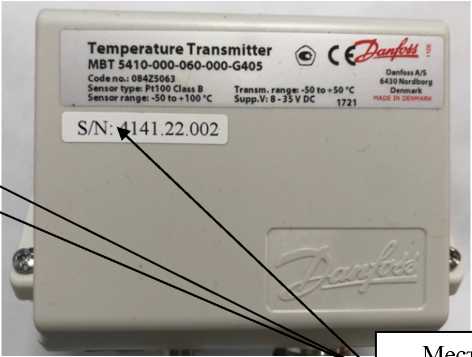

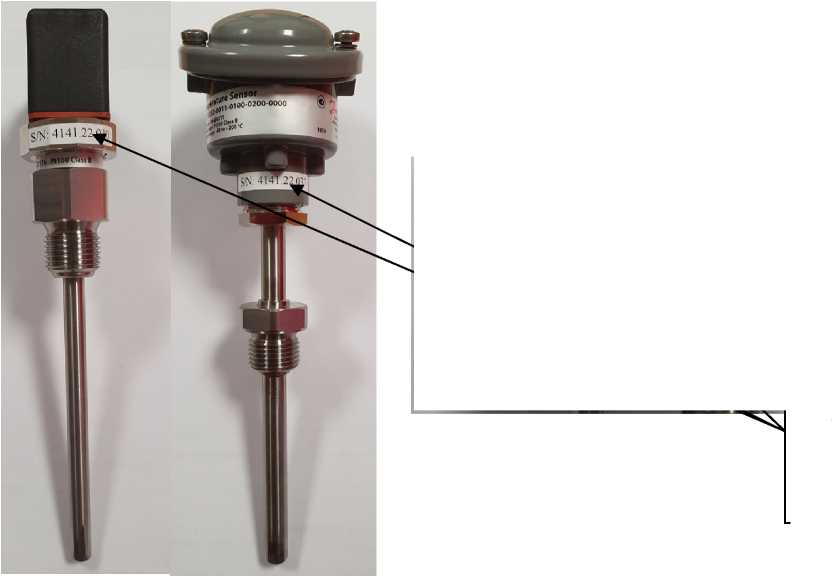

Рисунок 2 - Место нанесения серийного номера

тмес Та

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение (ПО) термопреобразователей состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса измерителя, и недоступное для внешней модификации. Метрологические характеристики термопреобразователей нормированы с учетом влияния встроенного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция терморегистраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.0772014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические характеристики термопреобразователей приведены в таблице 1.

Таблица 1

Основные технические характеристики термопреобразователей приведены в таблице 2.

Таблица 2

наносится на титульный лист Паспорта и Руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленную к термопреобразователю

Таблица 3 - Комплектность средства измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом серии MBT (модели 3560, 5113, 5116, 5252, 5410, 5560)

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины

Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Спецификации и допуски для электродвижущей силы (EMF).

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Стандарт предприятия фирмы Danfoss A/S на термопреобразователи с унифицированным выходным сигналом серии MBT (модели 3560, 5113, 5116, 5252, 5410, 5560)

Фирма Danfoss A/S, Дания Nordborgvej 81, 6430 Nordborg

Фирма Danfoss (Tianjin) Ltd., Китай

Адрес: No 5, Fuyuan Road, Wuqing development area, 301700, Tianjin

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
