ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» апреля 2022 г. № 1070

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» апреля 2022 г. № 1070

Лист № 1 Регистрационный № 27429-20 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные Альфа А3

Счетчики электрической энергии трехфазные многофункциональные Альфа A3 (далее -счетчики) предназначены для измерений активной и реактивной электрической энергии в трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты.

Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.

Счетчики состоят из модуля шасси (основания), внутренней крышки счетчика, электронного модуля, кожуха счетчика и крышки зажимной платы (крышки зажимов). В основании установлены измерительные токовые трансформаторы, плата дополнительного питания, соединительные кабели токовых цепей и цепей напряжения. К шасси крепится зажимная плата для подключения измерительных цепей и цепей дополнительного питания.

В кожух вмонтирован поворотный рычажок для нажатия на кнопки «ALT» и «RESET», на который может устанавливаться пломба энергоснабжающей организации. Так же на лицевой стороне кожуха закреплена металлическая пластина оптического порта.

Счетчики имеют две модификации: А3Т - для измерений активной энергии и максимальной мощности в одном направлении в режиме многотарифности и А3Я - с возможностью измерений активной и реактивной энергии и максимальной мощности в одном направлении в многотарифном режиме, а также активной энергии и максимальной мощности в двух направлениях в многотарифном режиме.

Для построения автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) на базе счетчиков используются импульсные выходные устройства и интерфейс RS485.

Классы точности при измерении активной или активной/реактивной энергии счетчиков:

• - непосредственного включения: 0,5S; 0,5S/1

• - трансформаторного включений: 0,2S; 0,5S; 0,2S/0,5; 0,5S/1.

Пример записи исполнения счетчика: A3R1 -4-AL - C29 - T

Примечания:

• 1. При отсутствии в счетчике каких-либо дополнительных функций, обозначаемых символами "A", "L", их индексы в обозначении счетчика отсутствуют.

• 2. При отсутствии интерфейсной платы вместо "C29" в модификации счетчика указывается "00".

Знак утверждения типа наносится на щиток счетчика типографским способом.

Знак поверки наносится в паспорт счетчика и на счетчик в соответствии с рисунком 1, и (или) на свидетельство о поверке в соответствии с действующим законодательством.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик.

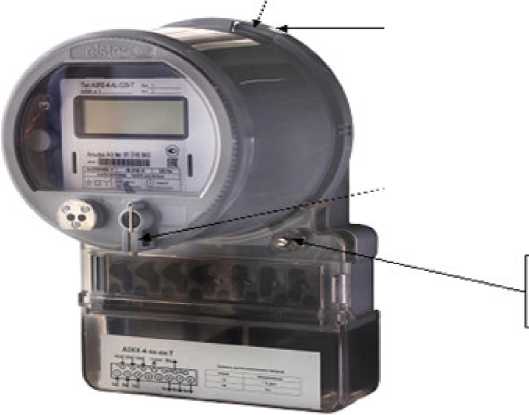

Общий вид счетчика, схема пломбировки от несанкционированного доступа,

обозначение места нанесения знака поверки представлены на рисунке 1. Место установки пломбы отк завода

.■ изготовителя

Место установки пломбы энергоснабжающей организации

пломба со знаком повеоки

Место установки пломбы кнопки" RESET

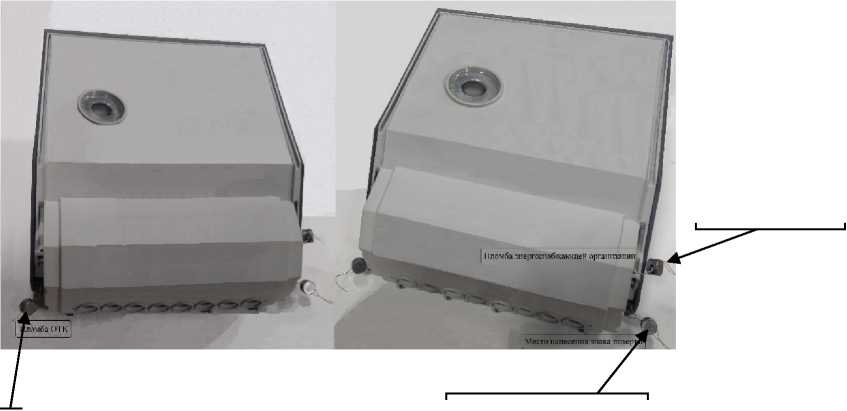

Рисунок 1 - Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Встроенное программное обеспечение (далее по тексту - ПО) счетчика структурно разделено на метрологически значимую и метрологически незначимую части.

Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.

Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части ПО, при этом метрологически значимая часть остается неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчика в соответствии с уровнями доступа при помощи ввода паролей.

Номер версии ПО отображается при включении и выводится на жидкокристаллический индикатор (ЖКИ). В зависимости от модификации счетчика возможно три номера версии (идентификационного номера) программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Пределы допускаемой основной погрешности при измерении активной энергии для счетчиков класса точности 0,5S непосредственного включения.

Таблица 4 - Пределы дополнительных погрешностей при измерении активной энергии, вызываемых изменением влияющих величин для счетчиков класса точности 0,5S непосредственного включения.

Продолжение таблицы 4

Таблица 5 - Пределы допускаемой относительной погрешности при измерении реактивной электроэнергии для счётчиков класса точности 0,5, включаемых через трансформатор

Таблица 6 - Пределы дополнительных погрешностей при измерении реактивной электроэнергии, вызываемых изменением влияющих величин, для счетчиков класса точности 0,5, включаемых через трансформатор

Таблица 7 - Технические характеристики

на титульный лист паспорта, и руководства по эксплуатации типографским способом.

Таблица 8 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.

Приказ Росстандарта №1436 от 23.07.2021 г. «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта №575 от 14.05.2015 г. «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 1 •IO⁶ Гц»

Приказ Росстандарта №1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта №1053 от 29.05.2018 г. «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»

ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

ТУ 26.51.63-001-42107002-2019 Счетчики электрической энергии трехфазные многофункциональные Альфа А3. Технические условия

Общество с ограниченной ответственностью «Систем Сенсор Технологии» (ООО «ССТ»)

ИНН 4802001260

Адрес: 399071, Россия, Липецкая область, Грязинский район, село Казинка, ОЭЗ ППТ «Липецк», здание 47

Тел.: +7 (495) 937-79-82

E-mail: moscow@systemsensor.com

Web-сайт: https://systemsensor.ru/

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» апреля 2022 г. № 1070

Лист № 1 Регистрационный № 79086-20 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Накопители электрических параметров НЭП-К

Накопители электрических параметров НЭП-К (далее по тексту — накопители) предназначены для измерений среднеквадратического значения фазного напряжения переменного тока, среднеквадратического значения силы переменного тока, электрического сопротивления постоянного тока, а также накопления и хранения в энергонезависимой памяти значений электрических параметров электроприводной арматуры.

Конструктивно накопители выполнены в виде металлического короба.

Подвод кабелей внешних подключений выполнен на торцах накопителей.

К данному типу накопителей относятся накопители НЭП-К трех исполнений: НЭП-К ДКНБ.468157.004, НЭП-К ДКНБ.468157.004-01 и НЭП-К ДКНБ.468157.004-02.

Исполнение НЭП-К ДКНБ.468157.004 состоит из модуля НЭП-512М ДКНБ.687281.137; датчика тока ДТ-3П ДКНБ.433649.005; датчика напряжения ДН-3П ДКНБ.433649.006 и кабеля сигнального НЭП-512-S-K ДКНБ.685623.021.

Исполнение НЭП-К ДКНБ.468157.004-01 состоит из модуля измерительного НЭП-512Н ДКНБ.687281.157; модуля измерительного МДТН-Н ДКНБ.687281.158; кабеля сигнального НЭП-512-S-P ДКНБ.685623.030.

Исполнение НЭП-К ДКНБ.468157.004-02 состоит из модуля измерительного НЭП-512Р ДКНБ.687281.149; модуля измерительного МДТН-Р ДКНБ.687281.153; кабеля сигнального НЭП-512-S-P ДКНБ.685623.030.

Исполнения отличаются друг от друга составом, габаритными размерами и массой. Исполнение НЭП-К ДКНБ.468157.004-02 дополнительно оснащено каналом измерений электрического сопротивления постоянного тока.

Каждая составная часть накопителей заключена в отдельный металлический противопожарный корпус и соединена между собой кабелем сигнальным.

Принцип действия накопителей основан на измерении среднеквадратических значений напряжения и силы переменного тока синусоидальной формы путем измерения мгновенных значений с использованием 12-16-ти разрядного аналого-цифрового преобразователя (далее по тексту - АЦП) при частоте дискретизации до 25 кГц.

Накопители выполняют следующие функции:

• - принимают сигналы среднеквадратического значения фазного напряжения переменного тока;

• - принимают сигналы среднеквадратического значения силы переменного тока;

• - принимают сигналы силы переменного тока от концевых выключателей и отображает полученные значения во внешнем программном обеспечении;

• - преобразовывают принятые сигналы во вторичные сигналы напряжения переменного тока;

• - имеют гальваническую развязку сигналов;

• - измеряют принятые и преобразованные вторичные сигналы напряжения переменного тока;

• - измеряют электрическое сопротивление постоянного тока (исполнение НЭП-К ДКНБ.468157.004-02);

• - обеспечивают хранение результатов измерений на карте памяти в виде файлов;

• - поддерживают операции по обмену данными с персональным компьютером (далее по тексту - ПК) по каналам Ethernet и USB.

Нанесение знака поверки на накопители не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус накопителя, и имеет цифровое обозначение.

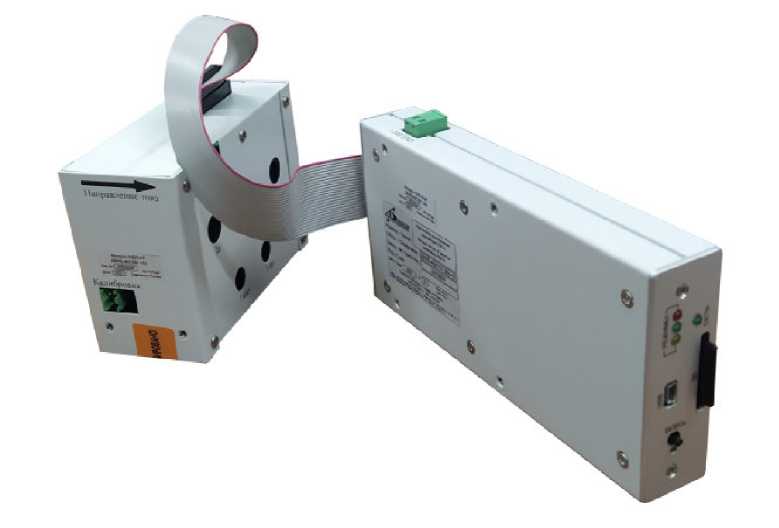

Общий вид исполнений накопителей представлен на рисунках с 1 по 3. Места пломбирования от несанкционированного доступа представлены на рисунках с 4 по 10.

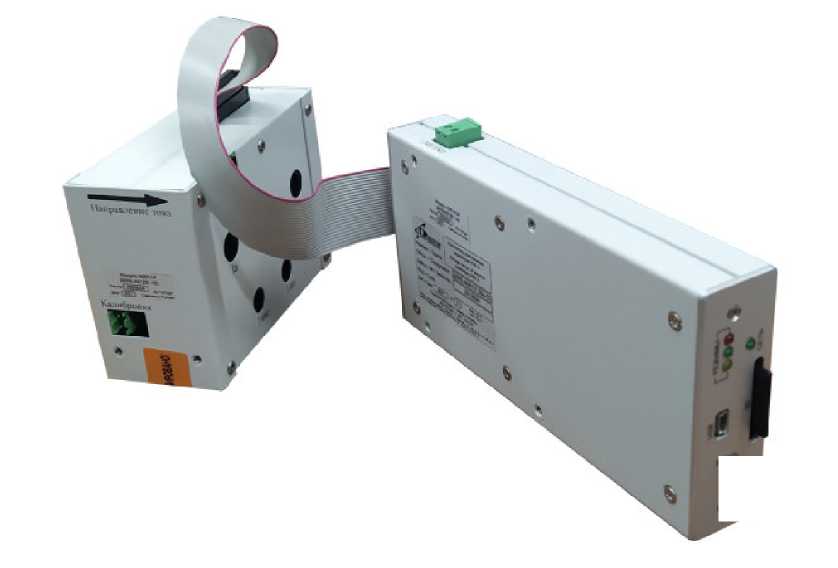

Рисунок 1 - Общий вид НЭП-К ДКНБ.468157.004

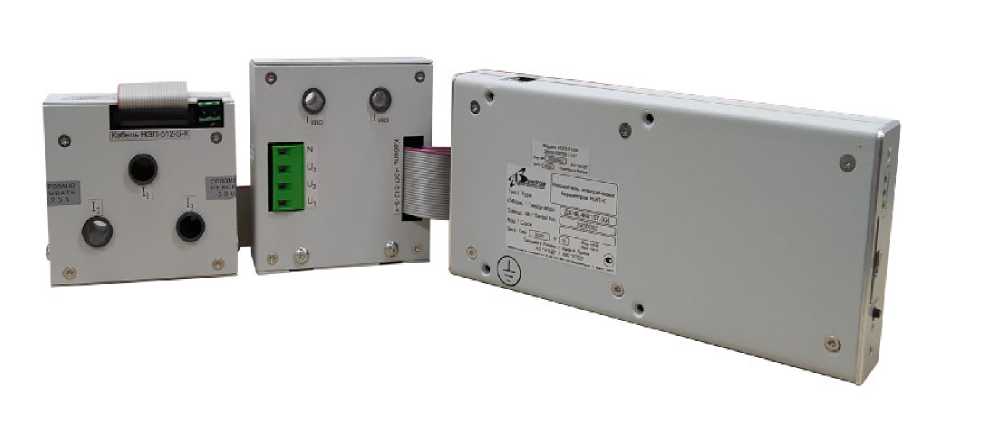

Рисунок 2 - Общий вид НЭП-К ДКНБ.468157.004-01

Рисунок 3 - Общий вид НЭП-К ДКНБ.468157.004-02

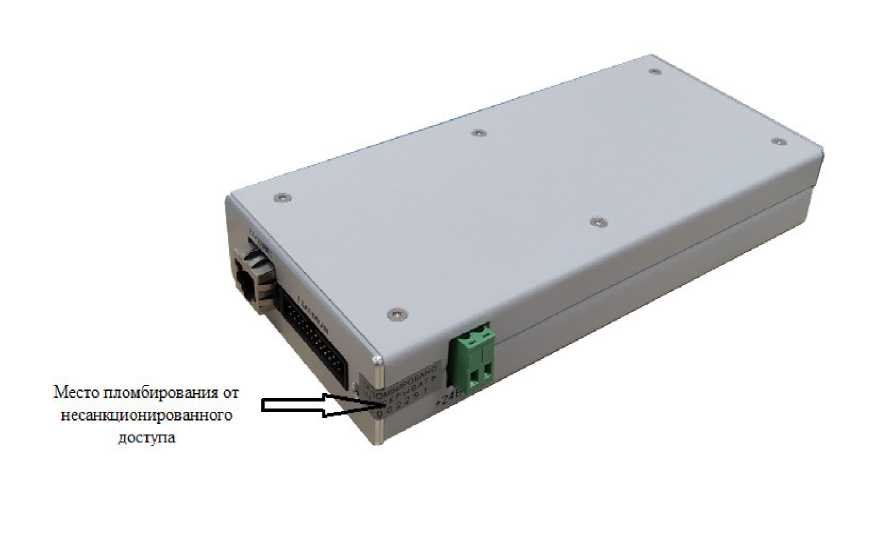

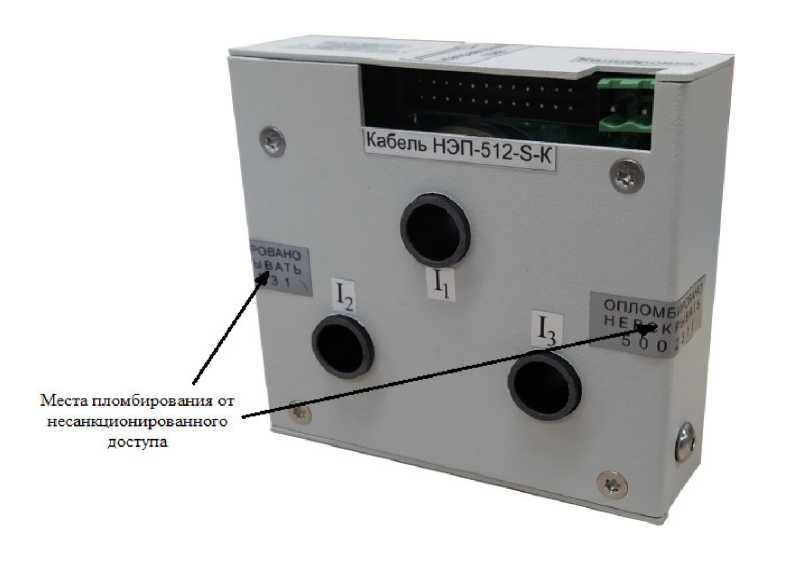

Рисунок 4 - Место пломбирования от несанкционированного доступа модуля НЭП-512М

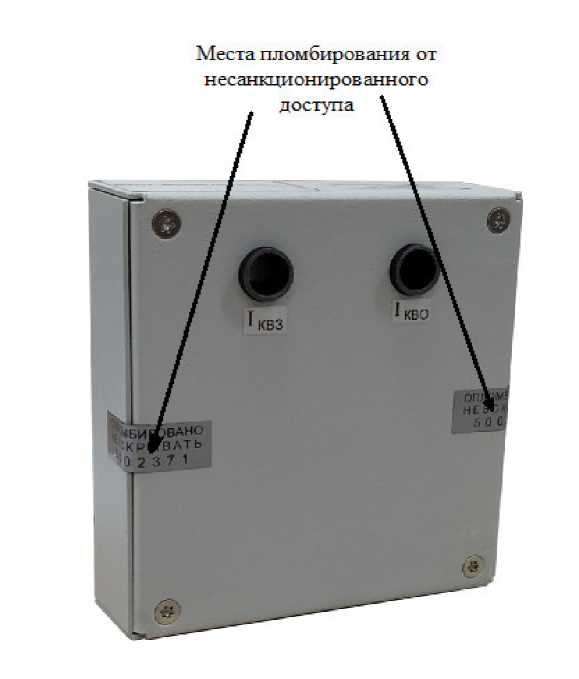

Рисунок 5 - Места пломбирования от несанкционированного доступа датчика тока ДТ-3П

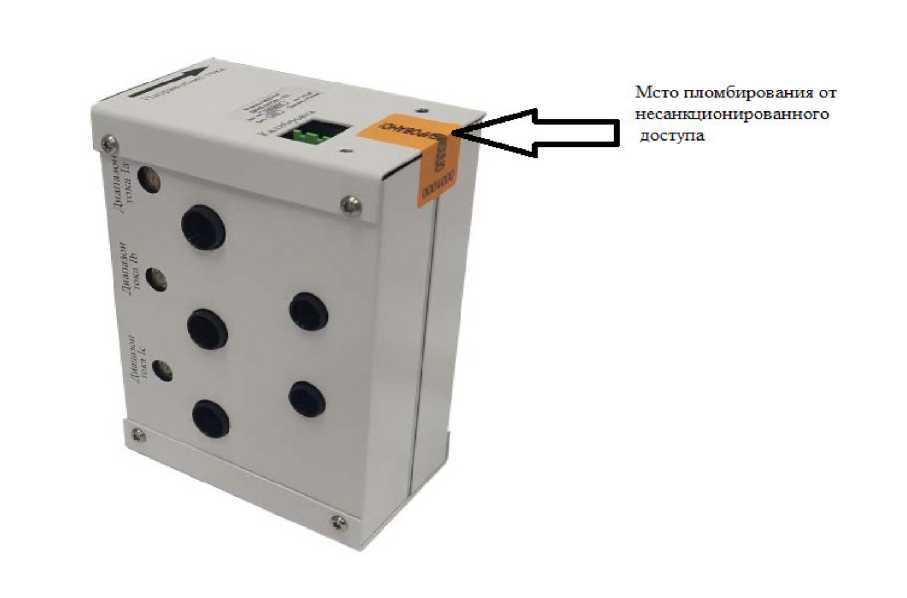

Рисунок 6 - Места пломбирования от несанкционированного доступа датчика

напряжения ДН-3П

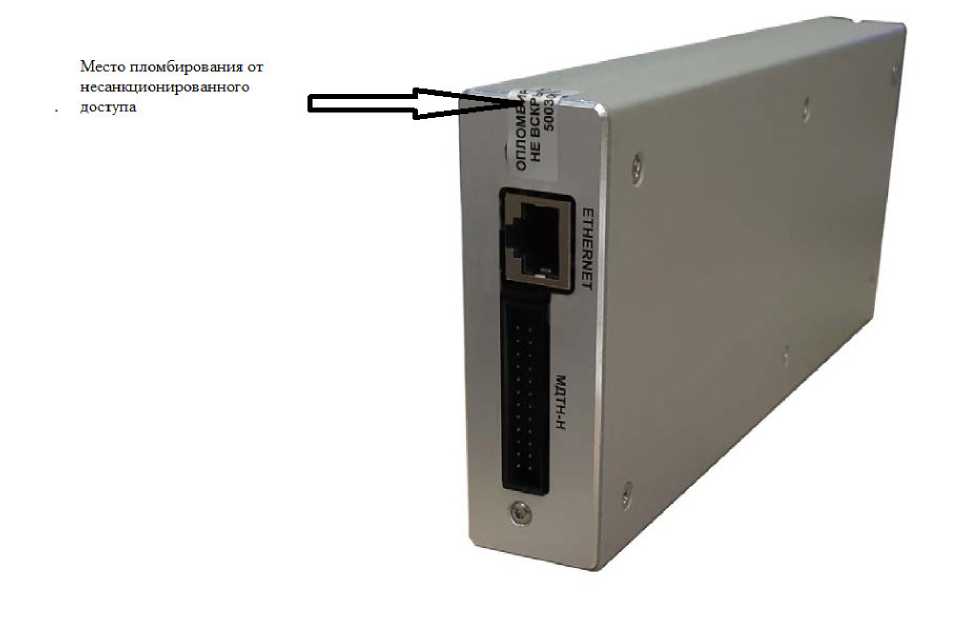

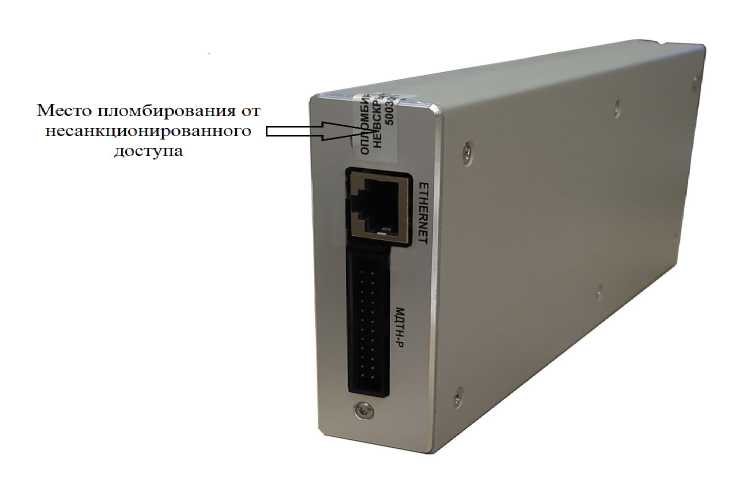

Рисунок 7 - Место пломбирования от несанкционированного доступа модуля НЭП-512Н

Рисунок 8 - Место пломбирования от несанкционированного доступа модуля МДТН-Н

Рисунок 9 - Место пломбирования от несанкционированного доступа модуля НЭП-512Р

Рисунок 10 - Место пломбирования от несанкционированного доступа модуля МДТН-Р

Накопители имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Внешнее ПО предназначено для отображения записанных или сохраненных сигналов электроприводной арматуры и не является метрологически значимым.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 8

Всего листов 12 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

наносят на табличку накопителя методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

приведены в разделе 2.4 «Подключение и функционирование» руководства по эксплуатации ДКНБ.468157.004РЭ

Приказ Росстандарта от 03.09.2021 №1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц

Приказ Росстандарта от 14.05.2015 №575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10^-8 до 100 А в диапазоне частот от 1 • 10^-1 до 1 • 10⁶ Гц

Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ДКНБ.468157.004ТУ Накопители электрических параметров НЭП-К. Технические условия

Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»)

ИНН: 7721502754

Адрес: 111141, г. Москва, Зеленый проспект д.5/12, стр. 3

Юридический адрес: 249031, Калужская область, г. Обнинск, ул. Королева, д. 6, помещение 22-23, ч.зд. 2B, эт.2

Телефон: +7 (495) 690-91-95

Факс: +7 (495) 690-91-95

E-mail: diaprom@diaprom.ru

Web-сайт: www.diaprom.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа No RA.RU.311390 от 18.11.2015

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» апреля 2022 г. № 1070

Лист № 1 Регистрационный № 77263-20 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

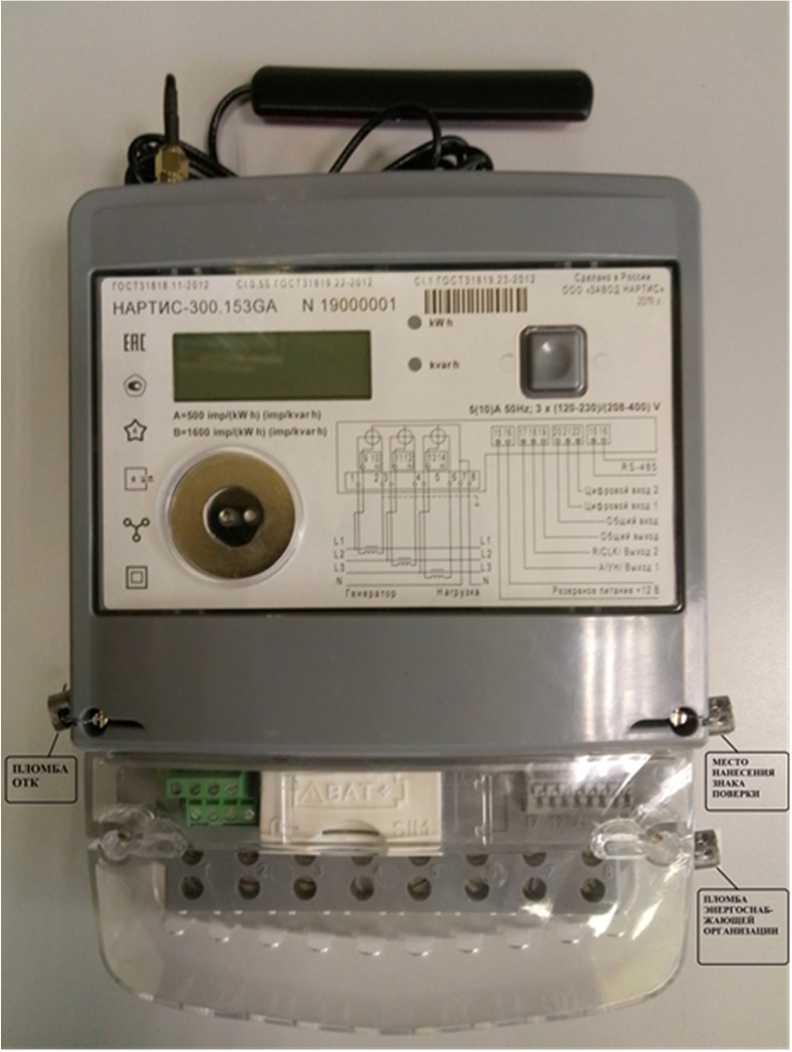

Счетчики электрической энергии трехфазные интеллектуальные НАРТИС-300

Счетчики электрической энергии трёхфазные интеллектуальные НАРТИС-300 предназначены для измерения активной и реактивной энергии прямого и обратного направлений и четырехквадрантной реактивной энергии, ведения массивов профиля мощности нагрузки с программируемым временем интегрирования, измерения параметров трехфазной сети и параметров качества электрической энергии в трехпроводных и четырехпроводных сетях переменного тока.

Принцип действия счетчиков НАРТИС-300 основан на преобразовании входных сигналов тока и напряжения трехфазной сети из аналогового представления в цифровое с помощью специализированной микросхемы, выполненной по технологии «система на кристалле» (System on Chip - SoC).

Измерительные входы счетчика имеют каналы измерения тока и напряжения. Датчиками тока являются трансформаторы тока, включенные последовательно в цепь тока; датчиками напряжения - резистивные делители, включенные в параллельную цепь напряжения. Сигналы с датчиков поступают на входы 16-разрядных АЦП специализированной микросхемы SoC, ядро цифровой обработки которой преобразует оцифрованные сигналы тока и напряжения в значения активной и реактивной мощности. Значения активной и реактивной мощности поступают в модуль, преобразующий их в частоту импульсов активной и реактивной энергий, прямо пропорциональных значениям соответствующих мощностей. Помимо функций измерителя энергии, SoC имеет батарейный домен реального времени, драйвер ЖКИ, локальные цифровые интерфейсы, сигналы дискретного ввода/вывода для управления и контроля внутренней периферией прибора. Микроконтроллерное ядро SoC работает под управлением специализированного встроенного программного обеспечения, реализующего функциональность формирования, регистрации, сохранения в энергонезависимой памяти измеряемых счетчиком параметров, обмен по одному или нескольким цифровым интерфейсам, обеспечивая одновременный равноприоритетный обмен данными. Если по одному из интерфейсов подана команда на запись (параметрирование прибора), то во избежание возможных коллизий, формирование ожидаемых ответов на запросы по другим интерфейсам прерывается, формируются ответы вида «прибор занят».

Счетчики электрической энергии трёхфазные интеллектуальные НАРТИС-300 выпускаются в различных вариантах исполнения, которые отличаются классами точности, макси-мальными токами, номинальными напряжениями, вариантом подключения к сети (непосред-ственного подключения или включаемых через трансформатор), типами интерфейсов связи (RS-485, RF; GSM, Ethernet), типом антенны, способом управления нагрузкой, габаритами кор-пуса, условиями эксплуатации, архитектурой. Варианты исполнения счетчиков приведены в таблице 1.

Счетчики, в зависимости от варианта исполнения, предназначены для эксплуатации как в закрытом помещении, так и на открытом воздухе (счетчики архитектуры «Сплит»).

Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики измерительных каналов системы.

В счетчиках реализован протокол обмена СПОДЭС.

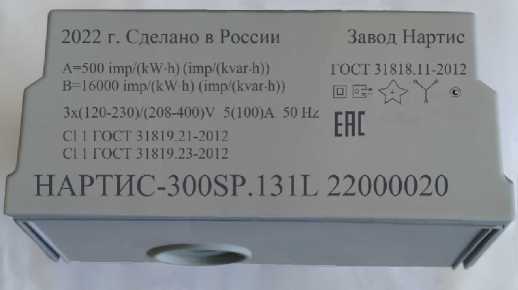

Запись счетчика при его заказе и в конструкторской документации другой продукции состоит из наименования «Счётчик электрической энергии трехфазный интеллектуальный НАР-ТИС-300», условного обозначения счетчика из таблицы 1 и номера технических условий.

Пример записи счётчиков-«Счетчик электрической энергии трехфазный интеллектуальный HAPTMC-300.153RI НРДЛ.411152.002ТУ».

Счетчики с номинальным напряжением 3x(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3x(120-230)/(208-400) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Таблица 1-Варианты исполнения счетчиков

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание до 12 дневных шаблонов, каждый из которых может включать до 24 точек переключения тарифа внутри суток. Тарифное расписание счетчика состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы специальных дней. Параметры тарификатора приведены в таблице 2.

Таблица 2-Параметры тарификатора

Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на момент окончания расчетного периода не менее 36 записей, с программируемой датой окончания расчетного периода;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 2 лет;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 180 суток;

• - приращения активной и реактивной энергии прямого и обратного направления на интервале 60 мин. на глубину 3000 записей;

• - время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;

• - максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;

• - профиль мощности нагрузки на глубину 6000 записей;

• - счетчик количества срабатываний коммутационного аппарата с переполнением не менее 32768;

• - счетчик количества событий превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;

• - счетчик количества событий превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;

• - суммарная продолжительность превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;

• - суммарная продолжительность превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;

• - журналы событий счетчика.

Профили мощности нагрузки Счетчики ведут четырехканальный профиль мощности с переменным временем интегрирования от 1 мин. до 60 мин. в интервалы времени, определяемые как целые числа, являющиеся делителями числа 60.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как датчики или измерители параметров, приведенных в таблице 5.

Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 32144-2013.

Испытательные выходы

В счетчиках функционируют два изолированных импульсных выхода, которые могут конфигурироваться для формирования импульсов телеметрии или поверки.

Изменение состояния дискретных выходов производится путем подачи управляющих команд по цифровому интерфейсу счетчика в протоколе, совместимом с стандартом СПОДЭС. При изменении состояния дискретных выходов в журнале счетчика сохраняется соответствующее событие.

Допустимые комбинации функций на контактах 17, 18, 19, 20, 21:

• - УН, |A|, выход 1 - контакты 17 и 19;

• -  |R|, CLK, выход 2 - контакты 18 и 19;

• - цифровой вход 1 - контакты 20 и 22;

• - цифровой вход 2 - контакты 20 и 21.

УН - выход управления нагрузкой внешним исполнительным устройством.

CLK - дискретный выход тактирования внутренних часов (времязадающая основа по ГОСТ IEC 61038). Используется для проверки точности хода часов.

|A|, |R| - импульсные выходы активной и реактивной энергии по модулю.

Контакты в режиме «УН» обеспечивают управление внешним устройством отключения нагрузки для вариантов исполнения счетчика без встроенного реле.

Журналы

Счетчики ведут следующие журналы событий, в которых фиксируются времена начала/окончания событий:

• - журнал событий, связанных с напряжением (количество записей 1024);

• - журнал событий, связанных с током (количество записей 256);

• - журнал событий, связанных с включением/отключением счетчика (количество записей 1000);

• - журнал событий программирования параметров счетчика (количество записей 1000);

• - журнал событий внешних воздействий (количество записей 256);

• - журнал коммуникационных событий (количество записей 128);

• - журнал событий контроля доступа (количество записей 128);

• - журнал самодиагностики (количество записей 256);

• - журнал событий управления нагрузкой (количество записей 256);

• - журнал параметров качества энергии (количество записей 256);

• - журнал коррекции времени (количество записей 256).

Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков.

Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ) с подсветкой, осуществляющие индикацию:

• - накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме тарифов на ЖКИ при отключенной сети с питанием от встроенной литиевой батареи;

• - текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений;

• - текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток;

• - накопленной энергии нарастающим итогом и по тарифным зонам суток по активной и реактивной энергии прямого и обратного направлений в периоды некачественной электроэнергии;

• - значение потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток на конец последнего завершенного расчетного периода;

• - даты и времени;

• - действующего значения активной, реактивной, полной мощности прямого и обратного направлений по каждой из трех фаз и по сумме;

• - действующего значения текущего напряжения по каждой из трех фаз;

• - действующего значения текущего тока по каждой из трех фаз;

• - частоты сети;

• - мгновенного значения температуры (справочно);

• - действующего тарифа;

• - состояния встроенной батареи;

• - состояния реле управления нагрузкой;

• - количества, даты/времени и кода последнего события - нарушения качества поставляемой электроэнергии;

• - количества, даты/времени и кода последнего события - признака несанкционированного вмешательства;

• - количества, даты/времени и кода последнего события - аварийного сбоя в работе счетчика;

• - признака неработоспособности счетчика вследствие аппаратного или программного сбоя.

Счетчики имеют кнопку для управления режимами индикации. Кнопка управления режимами индикации находится на корпусе счетчика, предназначенного для эксплуатации в закрытых помещениях. Кнопка управления режимами индикации счетчика архитектуры «Сплит» находится на пульте индикации.

Счетчики с током 1б (1макс) равным 5(100) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч (квар^ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.

Счетчики с током 1ном (1макс) равным 5(10) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВт^ч (квар^ч), шестой и седьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируются через интерфейс.

Поверх основной индикации обеспечена индикация тамперных событий.

В счетчике предусмотрены следующие тамперные события:

• - воздействие магнитным полем;

• - вскрытие крышки клеммной колодки;

• - вскрытие корпуса счетчика;

• - превышение максимальной мощности;

• - возникновение события в журнале напряжений;

• - программирование параметров счетчика;

• - выход отклонения напряжения за пределы ±10% - начало;

• - выход положительного отклонения напряжения за пределы 20% - начало;

• - небаланс токов в фазном и нулевом проводниках;

• - аварийный режим работы ПУ.

На беспроводном Android-гаджете, опционально входящим в комплект счетчика архитектуры «Сплит», подключенному к измерительному блоку счетчика, индицируются, кроме вышеперечисленных, следующие показатели:

• - наличие напряжения;

• - текущий квадрант;

• - ОБИС-код индицируемого параметра.

Интерфейсы связи

Счётчики, в зависимости от варианта исполнения, обеспечивают обмен информацией через интерфейсы:

• - оптопорт;

• - RS-485;

• - Ethernet;

• - GSM;

• - RF.

Все счётчики имеют оптический порт.

По цифровым интерфейсам счетчика реализована передача данных в формате протокола CTO 34.01.5.1-006-2017 ПАО «Россети» (СПОДЭС) с приоритетом оптопорта. Физический интерфейс оптопорта соответствует ГОСТ IEC 61107.

Скорость обмена информации при связи с ПУ по цифровым интерфейсам:

• - RS-485 и оптопорт, не менее 9600 бит/с;

• - Ethernet не менее 10Мбит/сек.

GSM канал поддерживает работу в режимах GPRS клиент (один сокет), GPRS сервер (до двух сокетов), входящего вызова CSD. Предусмотрены диагностические SMS, отражающие статус модема, уровень сигнала.

Параметры радиомодуля:

• - несущая частота 868 МГц;

• - мощность передатчика не более 100 мВт;

• - спецификация канального уровня согласно IEEE 802.15.4.

Предусмотрена возможность спорадической передачи (по инициативе счетчика) уведомлений о тамперных событиях согласно СПОДЭС с отключаемым алгоритмом.

Счетчики в дистанционном режиме работы обеспечивают обмен информацией с компьютером. Счетчики обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:

• - скорости обмена по интерфейсу RS-485;

• - паролей считывателя и конфигуратора;

• - наименования точки учета (места установки);

• - сетевого адреса;

• - коэффициента трансформации по напряжению и току;

• - времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 минут);

• - тарифного расписания, расписания праздничных дней, списка перенесенных дней;

• - текущего времени и даты;

• - статуса разрешения перехода на сезонное время;

• - программируемых флагов разрешения/запрета автоматического перехода на сезонное время;

• - порогов активной и реактивной мощности прямого и обратного направления;

• - конфигурации дискретных выходов и выхода УН;

• - мягкую коррекцию времени;

• - жесткую установку даты и времени;

• - режимы индикации.

Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматическом режиме. Автоматическая коррекция времени производится путем подачи управляющих воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика.

В счетчиках имеется возможность автоматического перехода лето/зима.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Meter_Config.exe» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями считывателя и конфигуратора.

Формат данных при обмене информацией с компьютером по последовательным интерфейсам (оптопорт, RS-485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Счетчик имеет возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при следующих событиях:

• - вскрытии клеммной крышки;

• - воздействии сверхнормативным магнитным полем;

• - перепараметрировании;

• - превышении максимальной мощности;

• - отклонении от нормированного значения уровня напряжения.

Конструктивно счётчики, предназначенные для использования в закрытых помещениях и блоки измерительные счетчиков архитектуры «Сплит», состоят из следующих узлов:

• - кожуха;

• - измерительно-вычислительного блока, который включает печатный узел и трансформаторный блок, в состав которого входит клеммная колодка.

Основной элемент питания входит в состав измерительно-вычислительного блока. При исчерпании срока службы элемента питания до истечения интервала между поверками, он подлежит замене без необходимости периодической поверки счетчика.

Кожух изготовлен из ударопрочного пластика, не поддерживающего горение, и образован корпусом, крышкой корпуса, крышкой с отсеком для установки сим-карты и резервного элемента питания, изолятором клеммной колодки. Отсек с резервным элементом питания закрыт защитным кожухом, защищающим от случайных воздействий при обслуживании и монтаже счетчика, и недоступен без вскрытия пломбы энергоснабжающей организации.

В неразборном корпусе счетчиков, предназначенных для использования в закрытых помещениях, установлены четыре дополнительные детали, препятствующие вскрытию корпуса. При попытке открыть крышку неразборного корпуса повреждается целостность одной из дополнительных деталей, что явно укажет на попытку вскрытия прибора.

Счетчик архитектуры «Сплит» состоит из блока измерительного и пульта индикации.

В блоках измерительных счетчиков архитектуры «Сплит» предусмотрен отсек для установки модуля связи с электропитанием от источника питания счетчика. Корпус блока измерительного обеспечивает крепление на стену здания стандартным нарезным крепежом или на опору ЛЭП стяжным хомутом.

Корпус пульта индикации выполнен в виде портативного устройства с батарейным питанием и содержит разъем mini-USB для питания от внешнего источника стандарта USB.

В счетчиках реализована аппаратная блокировка срабатывания реле управления нагрузкой.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчика, и пломба ОТК завода - изготовителя.

После установки на объект счетчик должен пломбироваться пломбами обслуживаю-щей организации.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки корпуса счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счет-чик магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Маркировка счетчиков

Маркировка счетчиков внутреннего использования нанесена на лицевую часть панели счётчиков офсетной печатью. Маркировка счетчиков наружной установки нанесена на верхнюю сторону корпуса блока измерительного. Номер счетчика представлен в виде штрих-кода «2 из 5 чередующийся» и цифрового обозначения из восьми цифр.

Общий вид счетчиков, мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунках 1 и 2.

Рисунок 1 - Общий вид счетчика с внешней антенной, предназначенного для использования в закрытых помещениях, мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера.

Пломба

энергоснабжающей организации

Пломба ОТК

Место нанесения знака поверки

Рисунок 2 - Общий вид блока измерительного счетчика архитектуры «Сплит», мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера.

Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчиков.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчиков. Массивы калибровочных коэффициентов защищены ОТР (One Time Programmable)-битом защиты записи и не доступны для изменения без вскрытия счетчиков.

При обнаружении ошибок контрольных сумм (КС) системой диагностики происходит запись события в статусный журнал счетчиков.

Метрологические характеристики нормированы с учетом влияния программного обеспечения. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Версия метрологически значимой части ПО счетчиков может отображаться на ЖКИ при включении счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 4- Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

наносится на переднюю панель счетчиков методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.

Таблица 6- Комплектность средства измерений

Продолжение таблицы 6

приведены в эксплуатационном документе НРДЛ.411152.002РЭ «Счетчик электрической энергии трехфазный интеллектуальный НАРТИС-300. Руководство по эксплуатации». Раздел 5. Порядок работы.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

НРДЛ.411152.002 ТУ Счетчики электрической энергии трехфазные интеллектуальные НАРТИС-300 Технические условия.

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162611, Вологодская обл, город Череповец, проезд Клубный, дом 17а, помещение 2

Адрес места осуществления деятельности: Вологодская обл, город Череповец, Северное шоссе, 42.

Телефон: (8202) 20-20-27

E-mail: info@nartis.ru; adm@nartis.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1 Телефон 8-800-200-22-14

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Уникальная запись об аккредитации в Реестре аккредитованных лиц 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» апреля 2022 г. № 1070

Лист № 1 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы почтовые электронные ВП

Весы почтовые электронные ВП (далее - весы) предназначены для взвешивания почтовых отправлений при оказании услуг почтовой связи.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, амплитуда или частота которого изменяется пропорционально массе груза. Электрический сигнал поступает в устройство обработки результатов измерений. Результат измерения массы отображается на цифровом дисплее, входящим в состав терминала, а также может быть отображен на вторичном дисплее. Информация о массе взвешиваемого груза через цифровой интерфейс RS-232 и/или USB 1.1 может быть передана на периферийное устройство.

Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств. Весоизмерительное устройство включает в себя весоизмерительный датчик, устройство обработки результатов измерений и терминал. Общий вид весов показан на рисунке 1.

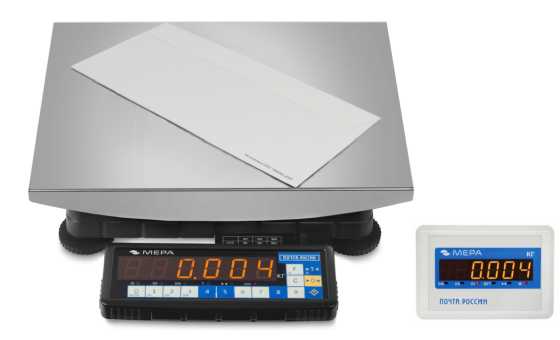

Рисунок 1 - Общий вид весов почтовых электронных ВП с дополнительным цифровым

дисплеем.

Весы представляют собой средство измерения массы неавтоматического действия и выпускаются в различных модификациях, отличающихся максимальной нагрузкой, используемыми весоизмерительными датчиками, типом цифрового дисплея и клавиатурой управления весами.

Обозначение модификаций - ВП-3/M-N-K-Z,

где:    3 - количество диапазонов взвешивания;

M - принимает значение, 6 для весов с максимальной нагрузкой третьего диапазона равной 6 кг, или 30, для весов с максимальной нагрузкой третьего диапазона равной 32 кг;

N - принимает значение К для семейства весов с тензокварцевым весоизмерительным датчиком или Р для семейства весов с тензорезисторным весоизмерительным датчиком;

K - принимает значение ЖКИ для весов с жидкокристаллическим цифровым дисплеем или СД для весов со светодиодным цифровым дисплеем;

Z - принимает значение П для весов с многокнопочной клавиатурой или О для весов с оптимизированной клавиатурой.

Весы имеют устройства, реализующие следующие функции:

• - вывод на цифровой дисплей значений массы брутто, нетто, тары;

• - выборки массы тары;

• - установки по уровню;

• - многодиапазонность;

• - полуавтоматической установки нуля;

• - первоначальной установки нуля;

• - слежения за нулем.

Маркировочная табличка крепится на основание весов и содержит следующую информацию:

• - торговую марку изготовителя или его полное наименование;

• - модификацию весов;

• - серийный номер;

• - знак утверждения типа;

• - максимальный диапазон устройства выборки массы тары в виде: Т = -;

• - номер ТУ;

• - год выпуска;

• - знак соответствия.

Заводской(серийный) номер наносится типографским способом на маркировочную табличку в виде обозначения, состоящего из арабских цифр.

Дополнительная маркировочная табличка, располагается рядом с дисплеем и содержит информацию о максимальной, минимальной нагрузках и поверочном интервале весов для каждого диапазона взвешивания.

Для защиты от доступа к узлам настройки (регулировки) весов, в зависимости от версии программного обеспечения, могут применяться механические (разрушаемая наклейка или пломба с изображением знака поверки), ограничивающие доступ к переключателю настройки (регулировки) (расположен на метрологической плате внутри корпуса весов) и/или электронные (электронная пломба) средства защиты.

Способы пломбировки определяются предустановленным изготовителем программным обеспечением с соответствующими средствами защиты, а также наличием специальных технических средств у лица, выполняющего поверку, и приведены на рисунках 2 и 3.

Место пломбировки

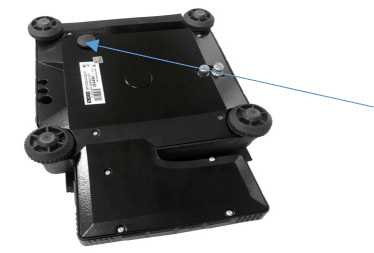

Рисунок 2 — Схема пломбировки весов механическими средствами защиты (разрушаемая наклейка или пломба с изображением знака поверки)

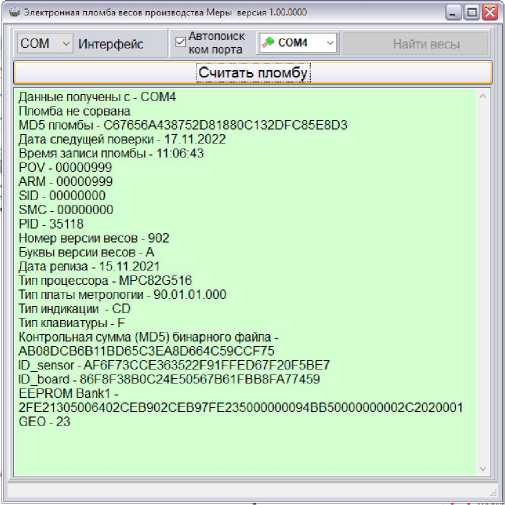

Рисунок 3 — Электронный способ пломбировки

Знак поверки наносится на свидетельство о поверке средства измерений или в руководстве по эксплуатации (в соответствии с действующим законодательством).

Программное обеспечение (далее - ПО) весов реализовано аппаратно, является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней поверхности весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю настройки (регулировки), при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем весов.

Доступ к средствам настройки (регулировки) возможен только при изменении положения переключателя настройки (регулировки).

Для защиты от несанкционированного доступа к средствам настройки (регулировки), а также измерительной информации, в весах с номером версии ПО 9.01, 9.02, 9.03 или 9.04 помимо механических реализованы электронные средства защиты. При этом механические и электронные средства защиты могут быть использованы совместно или независимо друг от друга.

Электронные средства защиты реализуют:

• - идентификацию авторизованного пользователя устанавливающего электронную пломбу;

• - проверку соответствия текущего значения контрольной суммы с ее значением, хранящимся в ПО весов, при включении весов. При несовпадении данных значений на дисплей весов выводится сообщение «Err -3.X», свидетельствующее о нарушении электронной пломбы. Параметр Х принимает значение от 0 до 6 и описывает параметр, подвергшийся изменению в электронной пломбе. Сведения о параметрах содержатся в разделе 19 «Возможные неисправности и методы их устранения» руководства по эксплуатации.

• - формирование записи (файла) с данными об электронной пломбе (контрольная сумма MD5), содержащей информацию о дате очередной поверки, времени записи пломбы, идентификационные данные лица проводившего пломбирование, данные о составе весов и установленном программном обеспечении, коэффициенты настройки весов.

Данные об электронной пломбе и ее статусе (действующая или нарушена) доступны для просмотра в специализированном программном обеспечении производителя «ScalesMeraElectronicSealsRead», при подключении весов к персональному компьютеру и выполнении инструкции, указанной в эксплуатационной документации.

Защита ПО для установки электронной пломбы обеспечивается с помощью уникального электронного ключа идентификации, без которого не возможна установка электронной пломбы.

Пломбировка весов с номерами версий ПО 9.01, 9.02, 9.03 или 9.04 считается нарушенной, а настройка (регулировка) несанкционированной при повреждении или отсутствии механических средств защиты и индикации на дисплее весов сообщения «Err-З.Х», свидетельствующего о нарушении электронной пломбы.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО.

Метрологические и технические характеристики Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики.

Таблица 3 - Технические характеристики.

наносится графическим способом на маркировочную табличку, закрепленную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Лист № 6 Всего листов 6 Комплектность средства измерений

Таблица 4 - комплектность средства измерений.

приведены в разделе 9 «Порядок работы» документа «Весы почтовые электронные ВП. Руководство по эксплуатации».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Технические условия ТУ 4274-007-49290937-2011 (ТУ 4274-007-49290937-2017) «Весы почтовые электронные ВП. Технические условия»

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596

Юридический адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83 пом. 01, 03-05, 20-26, этаж 3

Почтовый адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр. 83

Адрес осуществления деятельности: 152616, Ярославская обл., г. Углич, Камышевское шоссе, д. 10

Тел./Факс: (495) 411-99-28

E-mail: info@mera-device.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц №30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации ОТ 28 ШИ'УСТЙ 2020 Г. № 290б\

Подлинник электронного документа, подписанного ЭП,

• 5. Контроль за испол] [ение»ннаот©явдаооирик1а^г«ефавляю

Федеральное агентство по техническому регулированию и

СБН/Ц-НИЯ О СЕР1ИФИКАТЕ' АП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Актон Павлович

Действителен: с 27.12.2021 до 27.12.2022
