Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1571
Изменения в описание типа на автотопливозаправщики 6619
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автотопливозаправщики 6619
Назначение средства измеренийАвтотопливозаправщики 6619 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,83 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.
Описание средства измеренийАвтотопливозаправщики 6619 являются мерой полной вместимости и изготавливаются в зависимости от грузоподъемности транспортных средств и подвижных составов. Конструкция цистерны АТЗ в поперечном сечении может иметь форму как «эллипс» так и «чемодан» и может состоять как из одной, так и из нескольких секций. Корпус цистерны изготовлен из конструкционных сталей. Внутри корпус усилен перегородками, выполняющими так же роль поперечных волнорезов. В верхней части каждой секции (при наличии двух секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. Лестница для обслуживания цистерны расположена сбоку.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ ППО-25-1,6 СУ или СЖ ППО-40-0,6 СУ (номер Государственного реестра 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

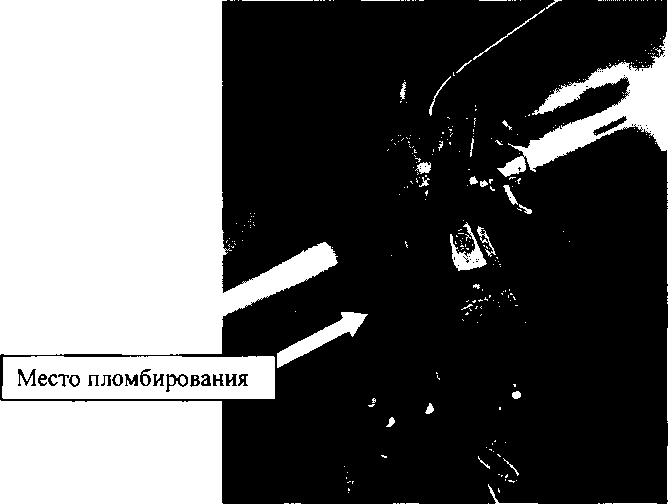

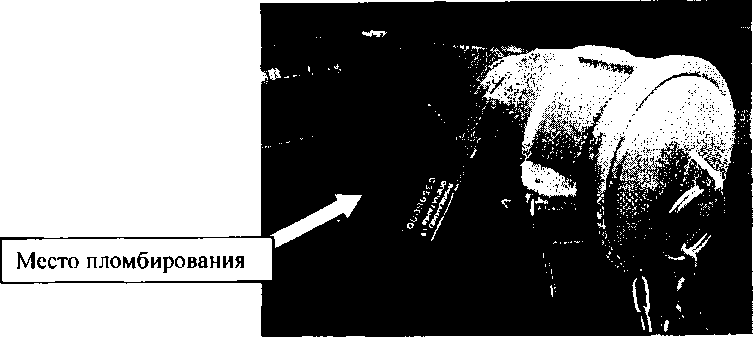

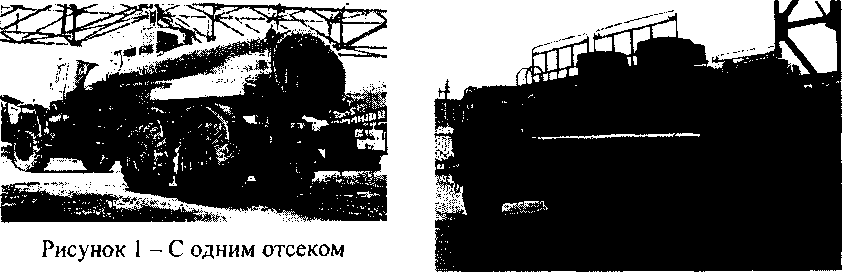

Внешний вид АТЗ представлен на рисунке 1, 2. Место пломбирования обозначено на рисунках 3, 4, 5 и 6.
Рисунок 2 - С двумя отсеками
Рисунок 3 - Запорный механизм крышки заливной горловины АТЗ
Рисунок 4 - Кран слива отстоя из АТЗ
Рисунок 5 - Быстроразъемное соединение узла выдачи топлива
Рисунок 6 - Отсек для размещения узла выдачи топлива АТЗ
отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики АТЗ представлены в таблицах 1-10. Таблица 1
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-4,9 |
АТЗ-5,5 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
4,9± 0,123 |
2,45± 0,0613 |
2,45± 0,0613 |
5,5± 0,11 |
2,75± 0,06875 |
2,75± 0,06875 |
|
Пределы допускаемой относительной |
±0,4 | |||||
|
погрешности вместимости цистерны, % | ||||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,098 |
0,049 |
0,049 |
0,11 |
0,055 |
0,055 |
|
Не сливаемый остаток цистерны, м3, не более |
0,0049 |
0,00245 |
0,00245 |
0,0055 |
0,00275 |
0,00275 |
|
Время заполнения цистерны своим насосом, мин, не более |
12 |
6 |
6 |
12 |
6 |
6 |
|
Время слива своим насосом из цистерны, мин, не более |
12 |
6 |
6 |
14 |
7 |
7 |
|
Время слива самотеком из цистерны, мин, не более |
14 |
7 |
7 |
18 |
9 |
9 |
Таблица 2
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-6,0 |
АТЗ-6,5 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
6,0±0,12 |
3,0± 0,0075 |
3,0± 0,0075 |
6,5± 0,13 |
3,25± 0,08125 |
3,25± 0,08125 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,12 |
0,060 |
0,060 |
0,13 |
0,065 |
0,065 |
|
Не сливаемый остаток цистерны, м3, не более |
0,0065 |
0,00325 |
0,00325 |
0,0065 |
0,00325 |
0,00325 |
|
Время заполнения цистерны своим насосом, мин, не более |
13 |
7 |
7 |
14 |
7 |
7 |
|
Время слива своим насосом из цистерны, мин, не более |
13 |
7 |
7 |
16 |
8 |
8 |
|
Время слива самотеком из цистерны, мин, не более |
20 |
10 |
10 |
21 |
11 |
11 |
Таблица 3
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-7,5 |
АТЗ-7,8 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
7,5± 0,15 |
3,75± 0,9375 |
3,75± 0,9375 |
7,8± 0,156 |
3,9± 0,0975 |
3,9± 0,0975 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,15 |
0,075 |
0,075 |
0,156 |
0,078 |
0,078 |
|
Не сливаемый остаток цистерны, м3, не более |
0,0075 |
0,00375 |
0,00375 |
0,0078 |
0,0039 |
0,0039 |
|
Время заполнения цистерны своим насосом, мин, не более |
17 |
9 |
9 |
16 |
8 |
8 |
|
Время слива своим насосом из цистерны, мин, не более |
18 |
9 |
9 |
18 |
9 |
9 |
|
Время слива самотеком из цистерны, мин, не более |
23 |
12 |
12 |
24 |
12 |
12 |
Таблица 4
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-8 |
АТЗ-9 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
8±0,16 |
4±0,1 |
4±0,1 |
9,0± 0,18 |
4,5± 0,1125 |
4,5± 0,1125 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,16 |
0,08 |
0,08 |
0,18 |
0,09 |
0,09 |
|
Не сливаемый остаток цистерны, м3, не более |
0,008 |
0,004 |
0,004 |
0,009 |
0,0045 |
0,0045 |
|
Время заполнения цистерны своим насосом, мин, не более |
16 |
8 |
8 |
20 |
10 |
10 |
|
Время слива своим насосом из цистерны, мин, не более |
18 |
9 |
9 |
21 |
11 |
11 |
|
Время слива самотеком из цистерны, мин, не более |
24 |
12 |
12 |
26 |
13 |
13 |
Таблица 5
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-10 |
АТЗ-11 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
10,0±0,2 |
5,0± 0,125 |
5,Qi 0,125 |
11± 0,165 |
5,5± 0,0825 |
5,5± 0,0825 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,2 |
0,1 |
0,1 |
0,22 |
0,11 |
0,11 |
|
Не сливаемый остаток цистерны, м3, не более |
0,01 |
0,005 |
0,005 |
0,011 |
0,0055 |
0,0055 |
|
Время заполнения цистерны своим насосом, мин, не более |
22 |
11 |
И |
24 |
12 |
12 |
|
Время слива своим насосом из цистерны, мин, не более |
20 |
10 |
10 |
25 |
13 |
13 |
|
Время слива самотеком из цистерны, мин, не более |
27 |
14 |
14 |
29 |
15 |
15 |
Таблица 6
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-11,2 |
АТЗ-11,5 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
11,2± 0,168 |
5,6± 0,112 |
5,6± 0,112 |
11,5± 0,173 |
5,75± 0,0865 |
5,75± 0,0865 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,224 |
0,112 |
0,112 |
0,23 |
0,115 |
0,115 |
|
Не сливаемый остаток цистерны, м3, не более |
0,0112 |
0,0056 |
0,0056 |
0,0115 |
0,00575 |
0,00575 |
|
Время заполнения цистерны своим насосом, мин, не более |
24 |
12 |
12 |
25 |
13 |
13 |
|
Время слива своим насосом из цистерны, мин, не более |
26 |
13 |
13 |
26 |
14 |
14 |
|
Время слива самотеком из цистерны, мин, не более |
29 |
14 |
14 |
30 |
15 |
15 |
Таблица 7
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-12 |
АТЗ-15 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
12,0± 0,18 |
6± 0,12 |
6± 0,12 |
15± 0,225 |
7,5± 0,15 |
7,5± 0,15 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,24 |
0,12 |
0,12 |
0,3 |
0,15 |
0,15 |
|
Не сливаемый остаток цистерны, м3, не более |
0,012 |
0,006 |
0,006 |
0,015 |
0,0075 |
0,0075 |
|
Время заполнения цистерны своим насосом, мин, не более |
27 |
14 |
14 |
32 |
16 |
16 |
|
Время слива своим насосом из цистерны, мин, не более |
28 |
14 |
14 |
34 |
17 |
17 |
|
Время слива самотеком из цистерны, мин, не более |
31 |
16 |
16 |
36 |
18 |
18 |
Таблица 8
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-16 |
АТЗ-17 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
16± 0,24 |
8± 0,16 |
8± 0,16 |
17± 0,255 |
8,5± 0,17 |
8,5± 0,17 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,32 |
0,16 |
0,16 |
0,34 |
0,17 |
0,17 |
|
Не сливаемый остаток цистерны, м3, не более |
0,016 |
0,008 |
0,008 |
0,017 |
0,0085 |
0,0085 |
|
Время заполнения цистерны своим насосом, мин, не более |
34 |
17 |
17 |
36 |
18 |
18 |
|
Время слива своим насосом из цистерны, мин, не более |
36 |
18 |
18 |
38 |
19 |
19 |
|
Время слива самотеком из цистерны, мин, не более |
40 |
20 |
20 |
42 |
21 |
21 |
Таблица 9
|
Наименование параметра или размера |
Величина параметра или размера | |||||
|
АТЗ-19 |
АТЗ-20 | |||||
|
Количество секций в цистерне, шт. |
1 |
2 |
1 |
2 | ||
|
1 секция |
2 секция |
1 секция |
2 секция | |||
|
Номинальная вместимость цистерны (секции), м3 |
19,0± 0,285 |
9,5± 0,19 |
9,5± 0,19 |
20,0± 0,3 |
10,0± 0,2 |
10,0± 0,2 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |||||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,38 |
0,19 |
0,19 |
0,40 |
0,2 |
0,2 |
|
Не сливаемый остаток цистерны, м3, не более |
0,019 |
0,0095 |
0,0095 |
0,02 |
0,01 |
0,01 |
|
Время заполнения цистерны своим насосом, мин, не более |
38 |
19 |
19 |
42 |
21 |
21 |
|
Время слива своим насосом из цистерны, мин, не более |
38 |
19 |
19 |
42 |
21 |
21 |
|
Время слива самотеком из цистерны, мин, не более |
42 |
21 |
21 |
46 |
23 |
23 |
Таблица 10
|
Наименование параметра или размера |
Величина параметра или размера | ||
|
АТЗ-22 | |||
|
Количество секций в цистерне, шт. |
1 |
2 | |
|
1 секция |
2 секция | ||
|
Номинальная вместимость цистерны (секции), м3 |
22±0,33 |
11 ±0,165 |
11±0,165 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | ||
|
Объем горловины цистерны над указателем уровня, м3, не менее |
0,44 |
0,22 |
0,22 |
|
Не сливаемый остаток цистерны, м3, не более |
0,022 |
0,011 |
0,011 |
|
Время заполнения цистерны своим насосом, мин, не более |
46 |
23 |
23 |
|
Время слива своим насосом из цистерны, мин, не более |
46 |
23 |
23 |
|
Время слива самотеком из цистерны, мин, не более |
50 |
25 |
25 |
наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и паспорта.
Комплектность средства измеренийКомплектность поставки приведена в таблице 11.
Таблица 11 - Комплект поставки
|
Наименование комплектов |
Количество |
|
Автотопливозаправщик |
1 ед. |
|
Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ) |
1 экз. |
|
Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП) |
1 экз. |
|
Руководство по эксплуатации 6619 00.00.000 РЭ |
1 экз. |
осуществляется в соответствии с разделом 4.9.1 «Методика поверки», руководства по эксплуатации «Автотопливозаправщики 6619 00.00.000. Руководство по эксплуатации», утвержденным ФБУ «Челябинский ЦСМ» 25 октября 2013 г.
Основные средства поверки приведены в таблице 12.
Таблица 12 - Основные средства поверки
|
Наименование и тип средства поверки |
Основные характеристики |
|
Комплекс градуировки резервуаров «ЗОНД» |
Относительная погрешность измерения объема жидкости 0,15% |
|
Манометр эталонный типа МО |
Предел измерения 1,6 кгс/см5, класс точности 0,4, 4-го разряда |
|
Колба 1000 см3 |
Класс точности 2 |
|
Термометр ртутно-стеклянный ТЛ-4 |
Диапазон измерения от 0 до 50 °C, 3-го разряда, цена деления 0,1 °C |
|
Мерники эталонные М2р-50 и М2р-100 |
Вместимость 50 дм3 и 100 дм3, 2-го разряда |
Знак поверки в виде наклейки или оттиска по верительного клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийсодержатся в документе «Автотопливозаправщики 6619 00.00.000. Руководство по
эксплуатации» 6619 00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам 6619ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости ТУ 4521-001-94799587-2007 Автотопливозаправщики 6619. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Уральский завод спецтехники»
ИНН 7401011669
Адрес: 456040, Россия, Челябинская область, г. Усть-Катав, ул. Заводская, 1
Телефон/факс: (351)211-31 -28, 211-31 -29, 211-31-30
e-mail: info@uzst.ru
Испытательный центрФБУ «Челябинский ЦСМ»
Адрес: 454048, г.Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
e-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
