№1572 от 25.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 37270
О переоформлении свидетельства об утверждении типа средства измерений № 56626 "Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1572 от 25.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ25 июля 2018 г.
№ 1572
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56626 «Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ЭМИС» от 29 января 2018 г. № 2901-1 и № 2901-2 приказываю:
-
1. Внести изменения в описание типа на преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 42775-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить в качестве документа на поверку ЭВ-200.000.000.000.00 МП «Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200). Методика поверки» с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 25.01.2018 и распространить действие документа на преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 5 6626
«Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)»,
зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42775-14, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(--------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2018 г. №1572
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» Назначение средства измеренийПреобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.
Описание средства измеренийПринцип действия преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. В результате воздействия потока измеряемой среды на тело обтекания, на его боковых гранях возникают чередующиеся вихри с областью пониженного давления, в центре каждого завихрения. Частота отрыва вихрей фиксируется датчиком и преобразуется в электрический сигнал, который далее обрабатывается электронным преобразователем. Частота образования вихрей пропорциональна объемному расходу измеряемой среды.
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой полый цилиндр, в котором установлено тело обтекания. За телом обтекания расположен чувствительный элемент (сенсор).
Электронный блок обеспечивает прием и обработку сигнала от первичного преобразователя и в зависимости от конфигурации формирует токовый, импульсный, частотный и цифровой выходные сигналы. Электронный блок может оснащаться встроенным символьным индикатором и входами для подключения внешнего датчика давления и температуры (для индикации показаний).
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» выпускаются в двух модификациях ЭВ-200 и ЭВ-205.
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 выпускаются в моделях:
-
- ЭВ-200 - базовая;
-
- ЭВ-200-ППД - характеризуется применением в системах поддержания пластового давления;
-
- ЭВ-200-СКВ - характеризуется применением в нефтяных и водонагревательных скважинах.
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» могут иметь следующие исполнения:
-
- по присоединению к трубопроводу - фланцевое «Ф» и типа «сэндвич» «С»;
-
- по присоединению электронного блока - интегральное и дистанционное «Д»;
-
- по метрологическим характеристикам - стандартное и конструктивное исполнение 2;
-
- по наличию индикатора - без индикатора, с индикатором;
-
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное);
-
- по метрологическим характеристикам токового выхода - исполнение «А» и исполнение «А1».
Общий вид преобразователей расхода «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 приведен на рисунке 1, модели ЭВ-200-ППД - на рисунке 2, модификации ЭВ-205 - на рисунке 3, модели ЭВ-200-СКВ - на рисунке 4.

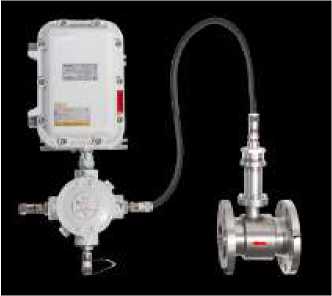

Рисунок 1 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200

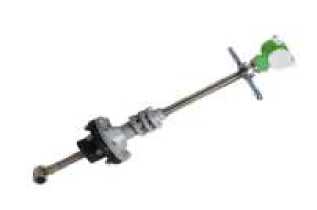

Рисунок 2 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 конструктивного исполнения 2

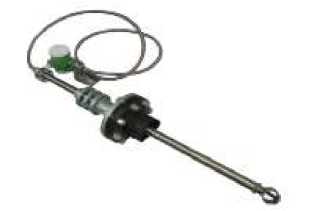

Рисунок 3 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-205

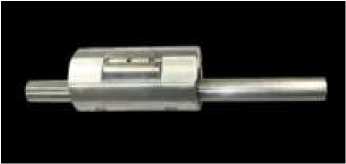

Рисунок 4 - Общий вид преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ
Пломбировка от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» осуществляется нанесением знака поверки давлением на пластмассовую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие, расположенное на корпусе электронного блока. Пломбировка от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ осуществляется нанесением защитной наклейки изготовителя на электронную плату расходомера.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.
Место плдыбьфвдки
Место пломбировки Мисто пломбировки
Место пломбировки

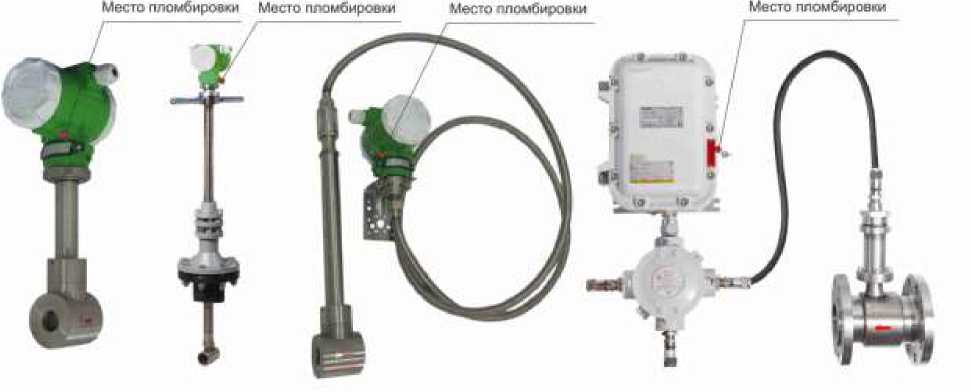

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)»
Программное обеспечениеПреобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Внешнее программное обеспечение предназначено для настройки и поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» и отображения информации на персональном компьютере.
Внешнее программное обеспечение ЭМИС-Интегратор защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа.
Встроенное программное обеспечение защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа и механическим пломбированием.
Защита внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Преобразователи расхода вихревые «Э модификации ЭВ-205 и модификации ЭВ-2( |
МИС-ВИХРЬ 200 (ЭВ-200)» )0 моделей ЭВ-200, ЭВ-200-ППД |
|
Идентификационное наименование ПО |
EV200 |
|
Номер версии (идентификационный номер) ПО |
не ниже v5* |
|
Цифровой идентификатор ПО |
-** |
|
Преобразователи расхода вихревые «Э модификации ЭВ-200 моде. |
МИС-ВИХРЬ 200 (ЭВ-200)» пей ЭВ-200-СКВ |
|
Идентификационное наименование ПО |
EV200-SKV |
|
Номер версии (идентификационный номер) ПО |
не ниже v1* |
|
Цифровой идентификатор ПО |
-** |
|
ЭМИС-Интегратор | |
|
Идентификационное наименование ПО |
Integrator |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.17* |
|
Цифровой идентификатор ПО |
-*** |
|
* номер версии программного обеспечения указывается в паспорте преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)»; ** цифровой идентификатор ПО встроенного программного обеспечения указывается в паспорте преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)»; *** цифровой идентификатор ПО внешнего программного обеспечения указывается в руководстве по эксплуатации преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)». | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч
|
от 0,3 до 2680 от 3,2 до 20000 от 0,15 до 540 от 0,3 до 250 от 1,4 до 18 от 11 до 144 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому исполнения «А1», 6, % |
приведены в таблицах 3 и 4 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода по токовому выходу для исполнения «А», 6, % |
±[|6| + 0,2^Imax/(4+16^Q ^наиб )] |
|
* - текущее значение объемного расхода, м3/ч; ** - наибольшее значение объемного расхода, м3/ч. | |
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» преобразователей стандартного исполнения, 5, %
|
Модель или модификация преобразователя |
Измеряемая среда |
Пределы погрешности для классов точности А, Б, В, % | |||||
|
Qп < Q < Qнаиб |
Qнаим* < Q < Qu* | ||||||
|
А |
Б |
В |
А |
Б |
В | ||
|
ЭВ-200 |
жидкость |
±0,5 |
±1,0 |
±1,5 |
±1,0 |
±1,5 |
±2,5 |
|
газ, пар |
±1,0 |
±1,5 |
±2,0 |
±2,0 |
±2,5 |
±3,5 | |
|
ЭВ-200-ППД |
жидкость |
±0,5 |
±1,0 |
±1,5 |
±1,0 |
±1,5 |
±2,5 |
|
ЭВ-200-СКВ |
жидкость |
- |
±1,5 |
- |
- |
±5,0 |
- |
|
ЭВ-205 |
жидкость |
±0,5 |
±1,0 |
- |
±1,0 |
±1,5 |
- |
|
газ, пар |
±1,0 |
±1,5 |
- |
±2,0 |
±2,5 |
- | |
|
Qiuihm - значение наименьшего объемного расхода, м3/ч; Q^nd - значение наибольшего объемного расхода, м3/ч; Qп - значение переходного объемного расхода (определяется в соответствии с руководством по эксплуатации), м3/ч. | |||||||
Таблица 4 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» для преобразователей модели ЭВ-200 и ЭВ-200-ППД конструктивного исполнения 2, 5, %
|
Измеряемая среда |
Пределы погрешности, % | ||
|
Q1 < Q < Qнаиб |
Q2 < Q < Q1 |
Qнаим < Q < Q2 | |
|
жидкость |
±1 |
±1,5 |
±3,0 |
|
* значения объемных расходов Q1 и Q2 определяются в соответствии с руководством по эксплуатации. | |||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Типоразмер присоединяемого трубопровода, DN:
|
от 15 до 300 от 50 до 150 от 15 до 100 от 300 до 2000 |
|
Диапазон температуры измеряемой среды, °С
|
от -40 до +70 от -40 до +100 от -40 до +250 от -40 до +320 от -40 до +350 от -40 до +450 от -40 до +500 от -60 до +70 от -60 до +100 от -60 до +250 от -60 до +320 от -60 до +350 от -60 до +450 от -60 до +500 от 0 до +100 от -20 до +80 от -20 до +100 от -40 до +100 от -40 до +250 |
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более
|
1,6; 2,5; 4; 6,3; 10; 16; 25; 30 16; 20; 25;30 50 4 |
|
Условия эксплуатации:
|
от -60 до +70 от -50 до +70 от -40 до +70 95 (без конденсации влаги) от 84 до 106,7 |
|
Параметры электрического питания - напряжение постоянного тока, В |
12 - 30 |
|
Потребляемая мощность, Вт, не более |
10,4 |
|
Параметры выходных сигналов
|
от 0,0025 до 5000 от 0 до 1000 или от 0 до 10000 от 4 до 20 Modbus RTU, Modbus ASCII, HART, ProfiBus-PA, Манчестер-2 или Foundation FieldBus H1 типа «сухой контакт» |
|
Габаритные размеры, мм, не более
|
приведены в руководстве по эксплуатации |
|
Средний срок службы, лет |
15 |
|
Маркировка взрывозащиты |
1ExdIICTX* X; 1ExibIIBTX* X; 1ExibIICTX* X; 1ExiaIIBTX* X; 1ExiaIICTX* X; PB ExdI X; PB ExdibI X; PO Exial X |
|
* значения маркировки взрывозащиты определяется в соответствии с руководством по эксплуатации и указывается в паспорте. | |
наносится на маркировочную табличку на корпусе электронного блока и на титульные листы паспорта и руководства по эксплуатации расходомера методом фотолитографии или методом, принятым у изготовителя.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода вихревой |
«ЭМИС-ВИХРЬ 200 (ЭВ-200)» |
1 шт. |
|
Руководство по эксплуатации |
ЭВ-200.000.000.000.00 РЭ с изменениями № 1 |
1 экз. |
|
Паспорт |
ЭВ-200.000.000.000.00 ПС |
1 экз. |
|
Методика поверки |
ЭВ-200.000.000.000.00 МП с изменением № 1 |
1 экз. |
|
Комплект монтажных частей |
- |
по заказу |
осуществляется по документу ЭВ-200.000.000.000.00 МП «Инструкция. Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 25 января 2018 г.
Основные средства поверки:
-
- рабочий эталон единиц объемного расхода, объема жидкости в потоке 2-го разряда в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)» не менее чем в 2 раза;
-
- рабочий эталон единицы объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200 (ЭВ-200)» не менее чем в 2 раза.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или делается отметка в паспорте преобразователя, а также на пластмассовую (свинцовую) пломбу, установленную в соответствии с рисунком 5 или при помощи защитной наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода вихревым «ЭМИС-ВИХРЬ 200 (ЭВ-200)»Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-017-14145564-2009 Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)». Технические условия. С изменениями № 1
ИзготовительЗакрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Адрес: 454007, г. Челябинск, пр. Ленина, 3, офис 308
Телефон: (351) 729-99-12, факс 729-99-13
Е-mail: inform@emis-kip.ru
Web-сайт: emis-kip.ru
Испытательный центрГосударственный центр испытаний средств измерений ЗАО КИП «МЦЭ» Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр.8
Телефон: (495) 491 78 12, (495) 491 86 55.
E-mail: sittel@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Е-mail: office@vniir.org Web-сайт: www.vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
