ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи вибрации STT41-Ex
Назначение средства измеренийПреобразователи вибрации STT41-Ex (далее по тексту - преобразователи) предназначены для преобразований механических колебаний в выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
Описание средства измеренийПринцип действия преобразователей основан на измерении уровня и частоты возникновения абсолютной вибрации контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем вибродиагностики и виброзащиты механизмов, совершающих вращательные и возвратно-поступательные движения, и преобразовании механических колебаний в пропорциональные выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
По типу параметра регистрации преобразователь является изделием, измеряющим виброскорость.
Преобразователи состоят из следующих частей, расположенных в едином корпусе: датчика вибрации, материнской платы для регулирования и преобразования сигнала и детали нагрева.
Корпус преобразователей выполнен из литого алюминия, нижняя неподвижная часть выполнена из нержавеющей стали, а впускное соединение - из нержавеющей стали.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид преобразователей представлен на рисунке 1.
Нанесение знака поверки на приборы не предусмотрено.
Пломбирование преобразователей не предусмотрено.

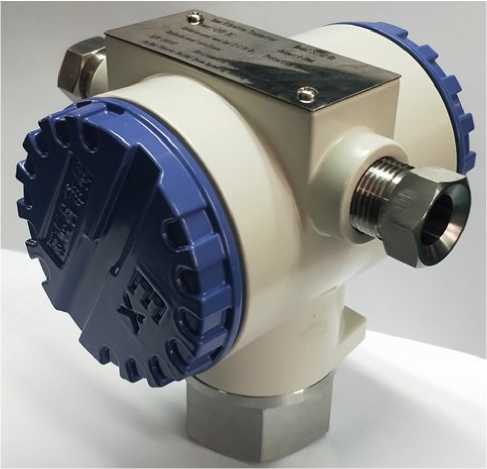

Рисунок 1 - Общий вид преобразователей
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон преобразований среднеквадратического значения виброскорости, мм/с:
|
от 0 до 50,8 от 0 до 50,8 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала силы постоянного тока, мА/(мм^с-1) |
0,315 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала силы постоянного тока, % |
±5 |
|
Диапазон выходного сигнала напряжения постоянного тока, В |
от 1 до 5 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала напряжения постоянного тока, В/(мм^с-1) |
0,079 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала напряжения постоянного тока, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ:
|
±3 ±3 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, % |
±3 |
|
Относительный коэффициент поперечного преобразования, % |
±10 |
Таблица 2 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Рабочие условия измерений: -температура окружающего воздуха, °С -относительная влажность окружающего воздуха, % |
от -52 до +40 до 95 |
|
Габаритные размеры (длинахтолщинахвысота), мм, не более |
132х117х134 |
|
Маркировка взрывозащиты |
ExdIICT4Gb |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
500000 |
|
Средний срок службы, лет |
20 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе преобразователя.
Комплектность средства измеренийТаблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вибрации STT41-Ex |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе №1 «Краткое описание» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к преобразователям вибрации STT41-ExГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов»
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1466
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Преобразователи вибрации |
STT41-Ex |
76342-19 |
Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd.", Китай |
ИЦРМ-МП- 109-19 |
ИЦРМ-МП- 109/1-19 |
Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd.", Китай |
ООО «ИЦРМ» г. Москва |
