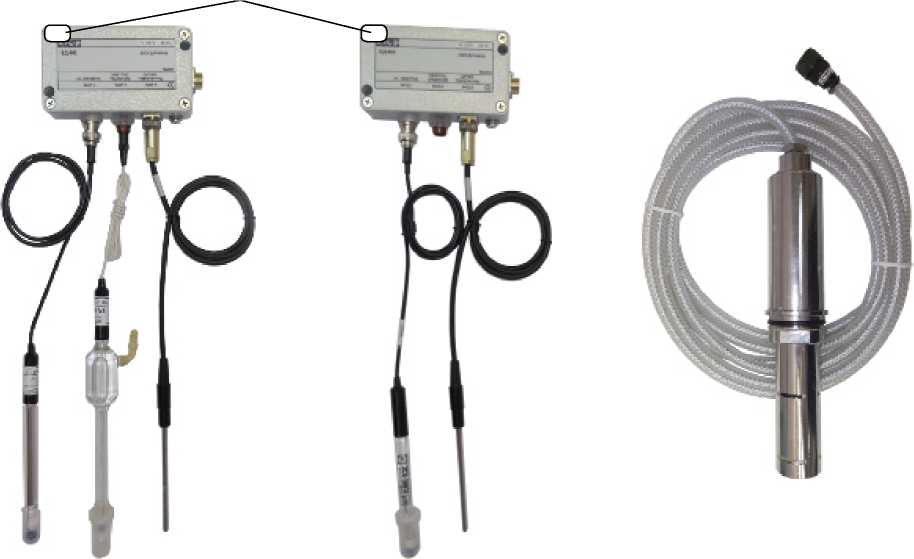

Блок датчиков

Тип применяемых электродов

Изготовитель

БД-902

Электрод стеклянный ЭС-10601/7(К80.7)

ООО НПО «Измерительная техника ИТ», г. Москва, Россия

Электрод сравнения ЭСр-10106-3,0(К80.4)

БД-902А,

БД-902МП

Электрод стеклянный комбинированный ЭСК-10617/7

Комбинированный pH-электрод с гелевым заполнением, тип 201020/51-18-04-22-120/837

JUMO GmbH & CO, Fulda Germany

БД-902А,

БД-902МП

рН-электрод с гелевой системой сравнения, тип InPro 4800

Mettler-Toledo GmbH, Germany

Комбинированный pH-электрод ID 4510

GonDo, Тайвань

Комбинированный pH-электрод ASPA3111-100-2.1M

Nengshi, Китай

Комбинированный pH-электрод SZ 195.2

В&С Electronics, Италия

П р и м е ч а н и е - Типы применяемых электродов определяются при заказе рН-метра.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

- для платы индикации

9021.430.04.00

- для платы усилителя

902U.430.03.08

Номер версии (идентификационный номер) ПО:

- для платы индикации

04.00

- для платы усилителя

03.08

Цифровой идентификатор ПО:

- для платы индикации

0х9А5174А1

- для платы усилителя

0xCBD6CD5F

Наименование характеристики

Значение характеристики для электродов

ЭС-10601/7,

ЭСр-10106-3,0

эск-

10617/7

201020/51-18-

04-22-120/837

Ш4510

InPro

4800

ASPA3111

-100-2.1М

SZ

195.2

Диапазон измерений рН-метра:

а) активности ионов водорода (pH), pH

от 0 до 12

от 0 до 12 (14)

от 0 до 14

б) температуры анализируемой среды, °C

- БД-902;

от 0 до +50

-

-

-

-

-

-

- БД-902А;

-

от 0 до ±60

от 0 до ±90

от 0 до ±100

- БД-902МП.

-

от 0 до ±60

Пределы допускаемой основной абсолютной погрешности рН-метра при измерении pH при температуре анализируемой среды (25,0 ± 0,2) °C и температуре окружающего воздуха от +15 до +25 °C, pH

- БД-902;

±0,05

-

-

-

-

-

-

- БД-902А;

-

±0,05

±0,20

±0,05

±0,20

±0,05

- БД-902МП.

-

Пределы допускаемой дополнительной абсолютной погрешности рН-метра при измерении pH, pH:

- вызванной изменением температуры анализируемой среды в диапазоне температурной компенсации рН-метра (погрешность температурной компенсации рН-метра);

±0,10

±0,20

±0,10

±0,20

- вызванной изменением давления анализируемой среды;

[ ±0,10

Пределы допускаемой основной абсолютной погрешности рН-метра при измерении температуры анализируемой среды при температуре окружающего воздуха от+15 до +25 °C, °C

±0,3

Параметры анализируемой среды (водных растворов):

- температура, °C

от 0 до ±50

от 0 до ±60

- давление, МПа, не более

0,000

'6,б25   1     1,0б6     1    0,620    [ 1,366 1   6,60б   1 1,666

Диапазон температурной компенсации рН-метра, °C

от 0 до ± 50

от 0 до ± 60

Наименование характеристики

Значение

Диапазон измерений преобразователя:

• - рН, рН

• - ЭДС, мВ

(для исполнений рН-метра МАРК-902,  МАРК-902/36,  МАРК-902/1,

МАРК-902/1/36,     МАРК-902А,     МАРК-902А/36,     МАРК-902А/1,

МАРК-902А/1/36)

от 0 до 15 от -1000 до +1000

Пределы допускаемой основной абсолютной погрешности преобразователя при температуре анализируемой среды (25,0 ± 0,2) °С и температуре окружающего воздуха от +15 до +25 °С:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,02

±2

Пределы допускаемой погрешности температурной компенсации преобразователя при измерении рН, рН

±0,03

Пределы допускаемой дополнительной абсолютной погрешности преобразователя: а) вызванной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной (20 ± 5) °С в пределах рабочего диапазона от +5 до +50 °С:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,01

±1,5

б) вызванной изменением напряжения питания от номинального значения 220 либо 36 В на +10 % и -15 %:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,01

±1

в) вызванной влиянием внешнего магнитного поля напряженностью до 400 А/м:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,02

±1

г) вызванной влиянием сопротивления в цепи измерительного электрода на каждые 500 МОм в диапазоне изменения от 0 до 1000 МОм:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,005

±0,5

д) вызванной влиянием сопротивления в цепи вспомогательного электрода на каждые 10 кОм в диапазоне изменения от 0 до 20 кОм:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,005

±0,5

Наименование характеристики

Значение

е) вызванной влиянием напряжения постоянного тока ±1,5 В в цепи «Земля-Раствор» на каждые 1000 Ом сопротивления вспомогательного электрода:

• - при измерении рН, рН

• - при измерении ЭДС (для исполнений рН-метра МАРК-902, МАРК-902/36, МАРК-902/1, МАРК-902/1/36, МАРК-902А, МАРК-902А/36, МАРК-902А/1, МАРК-902А/1/36), мВ

±0,002

±0,2

Преобразователь (для исполнений рН-метра МАРК-902,  МАРК-902/36,

МАРК-902/1,  МАРК-902/1/36, МАРК-902А, МАРК-902А/36,  МАРК-902А/1,

МАРК-902А/1/36) выдерживает в течение 2 ч перегрузку по входному сигналу, мВ

±1250

Пределы допускаемой дополнительной абсолютной погрешности преобразователя при измерении температуры, °С:

а) вызванной изменением температуры окружающего воздуха на каждые ±10 °С от нормальной +(20 + 5) °С в пределах рабочего диапазона от +5 до +50 °С

б) вызванной изменением напряжения питания от номинального значения 220 либо 36 В на +10 % и -15 %

±0,1

±0,1

Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:

• - на нагрузке, не превышающей 500 Ом

• - на нагрузке, не превышающей 2 кОм

от 4 до 20

от 0 до 5

Пределы допускаемой основной приведенной погрешности преобразования измеренного значения рН в унифицированный электрический выходной сигнал постоянного тока при температуре окружающего воздуха +(20 ± 5) °С, % от диапазона токового выхода

±0,8

Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения рН в унифицированный электрический выходной сигнал постоянного тока, % от диапазона токового выхода:

а) вызванной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной +(20 ± 5) °С в пределах рабочего диапазона от +5 до +50 °С;

б) вызванной изменением напряжения питания от номинального значения 220 либо 36 В на +10 % и -15 %.

±0,4

±0,4

Стабильность показаний преобразователя при времени непрерывной работы не менее 24 ч, должна быть, рН, не хуже

±0,02

Значения ширины программируемых поддиапазонов преобразователя (по выходному току) при измерении рН, рН

1; 1,5;

2,5; 5; 10

Начальное значение поддиапазона (по выходному току), выбираемое с шагом

1 рН, рН

от 0 до 10

Время установления выходных сигналов (показаний) преобразователя, с, не более

10

Время установления выходных сигналов (показаний) рН-метра, мин, не более

15

Время прогрева и установления теплового равновесия преобразователя, ч, не более

0,5

Наименование характеристики

Значение

Потребляемая мощность при номинальном значении напряжения В^А, не более

питания,

10

Параметры электродной системы:

а) крутизна водородной характеристики электродной системы в ее линейной части (при температуре +20 °С), мВ/pH, не менее

б) координаты изопотенциальной точки электродной системы:

• - Ei, мВ

• - pHi, рН

-57,0

-14 ± 54

7,0 + 0,3

Габаритные размеры, мм, не более:

а) блок преобразовательный щитового исполнения (без кабеля)

- высота

115

- ширина

146

- длина

252

б) блок преобразовательный настенного исполнения (без кабеля)

- высота

95

- ширина

170

- длина

266

в) блок датчиков БД-902МП

- диаметр

60

- длина

275

г) блок усилителя

- высота

30

- ширина

83

- длина

120

д) датчики температуры

- диаметр

11

- длина

128

е) электроды

- диаметр

21

- длина

175

Масса, кг, не более:

- блок преобразовательный

2,6

- блок датчиков БД-902МП

1,6

- блок усилителя

0,3

- датчик температуры

0,05

- электроды

0,10

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха при температуре более низких температурах без конденсации влаги, %, не более

• - атмосферное давление, кПа

+35 °С и

от +5 до +50

80

от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы рН-метра, лет, не менее

10

Средняя наработка на отказ, ч, не менее

40000
