Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «11» июля 2016 г. № 919

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Малышевское рудоуправление»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Малышевское рудоуправление» (далее - АИИС КУЭ ОАО «Малышевское рудоуправление») предназначена для измерения активной и реактивной электроэнергии, потребленной отдельными технологическими объектами ОАО «Малышевское рудоуправление»; сбора, хранения и обработки получе информации. Результаты измерений системы могут быть использованы для коммерч^ расчетов.

АИИС КУЭ ОАО «Малышевское рудоуправление» представляет а многофункциональную, многоуровневую систему с централизованным управление распределенной функцией измерений.

АИИС КУЭ ОАО «Малышевское рудоуправление» решает следующие задачи:

• - автоматические измерения 30-минутных приращений активной и реакти электрической энергии, средней на интервале времени 30 мин электрической мощности;

  сбор

• - периодический (1 раз в 30 минут, час, сутки) и/или по запросу автоматический привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 минут);

• - хранение результатов измерений в специализированной базе данных, отвечающей требованиям повышенной защищенности от потери информации (резервирование данных) и от несанкционированного доступа;

  баз

• - передача в организации-участники оптового рынка электроэнергии результатов измерений;

• - предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций-участников оптового рынка электроэнергии;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ ОАО «Малышевское рудоуправление»;

• - конфигурирование и настройка параметров АИИС КУЭ ОАО «Малышевское рудоуправление»;

- автоматическое ведение системы обеспечения единого времени в АИИС КУЭ «Малышевское рудоуправление» (коррекция времени).

АИИС КУЭ ОАО «Малышевское рудоуправление» включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в измерительные трансформаторы тока (ТТ) класса точности 0,5 и 0,58 по ГОСТ 7746-^001, измерительные трансформаторы напряжения (TH) класса точности 0,2 и 0,5 по ГОСТ 2001, счетчики электрической энергии трехфазные многофункциональные Альфа А номер по Госреестру 31857-11, класса точности 0,5S и 1,0 по активной и реактивной электроэнергии соответственно, установленные на объектах, указанных в таблице 2.

  983-

  800,

  КЭ),

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИЕ включающий в себя устройство сбора и передачи данных (УСПД) RTU-327L, номер по Госреестру 41907-09, устройство синхронизации системного времени yCCB-16HVS, каналообразующую аппаратуру и технические средства обеспечения электропитания;

  себя

  :иное

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в сервер АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), програм обеспечение (ПО) «АльфаЦЕНТР».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступагот в счетчик электрической энергии. В счетчике мгновенные значения аналоговых сип. преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активн полной мощности, которые усредняются за период 0,02 с. Средняя за период реакти: мощность вычисляется по средним за период значениям активной и полной мощности.

Цифровой сигнал с выходов счетчиков по линиям связи поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH, хранение измерительной информации, ее накопление и пере, накопленных данных по линиям связи на третий уровень системы (сервер БД).

На верхнем - третьем уровне системы выполняется дальнейшая обраб измерительной информации, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Передача информации в организации-участники оптового рынка электроэне осуществляется через измерительно-вычислительный комплекс учета электроэнергии «Энергопромышленная компания» (регистрационный № 52065-12). Передача информации в ИВК ЗАО «Энергопромышленная компания» осуществляется от сервера БД, через интернет в виде сообщений электронной почты.

АИИС КУЭ ОАО «Малышевское рудоуправление» оснащена системой обеспеч единого времени (СОЕВ), включающей в себя источник сигналов эталонного време устройство синхронизации системного времени УССВ-16НУБ на базе GPS-приемника, входящее в состав ИВКЭ и подключенное к УСПД, таймеры УСПД, сервера БД и счетчиков. Измерение времени происходит автоматически внутренними часами УСПД, счетчиков Р1ИК, сервера ИВК.

Часы УСПД синхронизированы с временем yCCB-16HVS. Абсолютная погреты УСПД при измерении текущего времени не более ± 2 с в сутки, синхрониз производится один раз в час. Сличение времени сервера АИИС КУЭ с временем УСПД выполняется с периодичностью 3 мин, корректировка времени выполняется расхождении времени сервера и УСПД ± 2 с. УСПД осуществляет коррекцию времени счетчиков. Сличение времени счетчиков с временем УСПД осуществляется с периодичностью 1 раз в сутки. Коррекция времени счетчика выполняется при достижении допустимого рассогласования с временем УСПД на ± 2 с. Погрешность СОЕВ не превышает ±5 с.

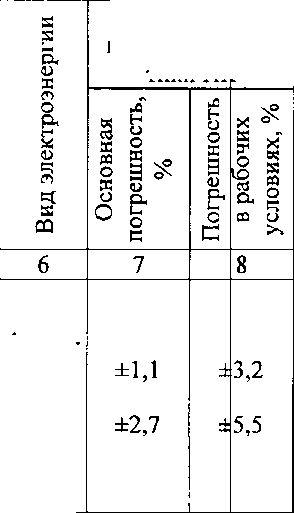

Метрологические характеристики ИК

Активная,

Примечания:

• 1. Характеристики погрешности ИК даны для измерения электрической энергии и средней мощности (получасовая).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Нормальные условия:

• - параметры сети: напряжение (0,95 - 1,05) Ином; ток (1-1,2) Ihom; costp = 0,9 инд.;

• - температура окружающей среды (20±5) °C.

• 4. Рабочие условия:

• - параметры сети: напряжение (0,9 - 1,1) Uhom; ток (0,05-1,2) 1ном для измерительных каналов № 01 - 04, 08, 10, 11, 15, 18, 19, 21, 22, 24, 25, ток (0,02-1,2) 1ном для измерительных каналов № 12,13, 16, 20, 23, 26; 0,5 инд.< coscp < 0,8 емк.

• - допускаемая температура окружающей среды для измерительных трансформаторов от минус 40 до плюс 70 °C, для счетчиков электроэнергии от минус 40 до плюс 60 °C; УСПД от минус 20 до плюс 50 °C, для сервера от 10 до 35 °C.

  для

• 5. Погрешность в рабочих условиях указана для тока:

• - 0,05 Ihom, cos<p=0,8 инд. для измерительных каналов № 01 - 04, 08, 10, 11, 15, 18, 19, 21, 22, 24, 25 и температуры окружающего воздуха в месте расположения счеттека электроэнергии от плюс 10 до плюс 30 °C;

- 0,02 Ihom, coscp=0,8 инд. для измерительных каналов № 12, 13, 16, 20, 23, 26 и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 10 до плюс 30 °C.

• 6. Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленн таблице 2. Допускается замена УСПД на однотипный утвержденного типа. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа АИИС КУЭ ОАО «Малышевское рудоуправление» как его неотъемлемая часть.

• 7. Все измерительные компоненты системы утверждены и внесены в Федеральный информационный фонд по обеспечению единства измерений.

Надежность применяемых в системе компонентов:

• - электросчетчик - среднее время наработки на отказ не менее 120000 ч, среднее время восстановления работоспособности не более 24 ч;

• - УСПД - среднее время наработки на отказ не менее Т = 100000 ч, среднее время восстановления работоспособности tB = 24 ч;

• - ИВК - коэффициент готовности - не менее 0,99; среднее время восстановления работоспособности не более 1 ч.

Надежность системных решений:

• - защита от кратковременных сбоев питания УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• -  параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• -  пропадание и восстановление связи со счетчиком;

• - выключение и включение УСПД.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

• -  электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• -  сервера;

  передаче,

- защита на программном уровне информации при хранении, параметрировании:

• -  электросчетчик;

• - УСПД;

• -  сервер.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована);

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерения приращений электроэнергии на интервалах 3 мин; 30 мин; 1 сутки (функция автоматизирована);

• - сбор результатов измерений - не реже 1 раза в сутки (функция автоматизирована). Глубина хранения информации:

  х не

• - электросчетчик - тридцатиминутный профиль нагрузки в двух направления: менее 35 суток; сохранение информации при отключении питания - не менее 30 лет;

• - УСПД - суточные приращения активной и реактивной электроэнергии по каждой точке измерений не менее 60 суток; хранение информации при отключении питания не mi 5 лет;

  енее

  и по

• - сервер БД - 30-минутные приращения активной и реактивной электроэнерги. всем точкам измерений не менее 3,5 лет (функция автоматизирована).

наносится типографским способом на титульные листы эксплуатационной документации на АИИС КУЭ ОАО «Малышевское рудоуправление».

Комплектность АИИС КУЭ ОАО «Малышевское рудоуправление» соответст] паспорту-формуляру ЭПК858/12-1.ФО, в котором приведен полный пере¹ измерительных, связующих и вычислительных компонентов, образующих измерительный канал.

В комплект входит техническая и эксплуатационная документация на систему и на комплектующие средства измерений, методика поверки «Система автоматизированная информационно-измерительная коммерческого чета электроэнергии (АИИС КУЭ) ОАО «Малышевское рудоуправление». Измерительные каналы. Методика поверки МП 56980-

осуществляется по документу «Система автоматизированная информационно-измерител: коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Малышевское рудоуправление». Измерительные каналы. Методика поверки МП 56980-14», утвержденному ФГУП «ВНИИМС» 26 декабря 2013 г.

Средства поверки измерительных компонентов:

• - трансформаторов тока - по ГОСТ 8.217-2003;

• - трансформаторов напряжения - по ГОСТ 8.216-2011;

• - счетчиков А1800 - по методике поверки «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки. ДЯИМ.411152.018 МП», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г. и документу «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки ДЯИМ.411152.018 МП», утвержденному ФГУП «ВНИИМС» в 2012 г.;

• - УСПД RTU-327L - по документу «Устройство сбора и передачи данных серии RTU-327. Методика поверки. ДЯИМ.466215.007 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2009 г.

Метод измерений приведен в паспорте-формуляре на систему автоматизировав! информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Малышевское рудоуправление» ЭПК858/12-1.ФО.

• 1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

• 2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

  щие

• 3. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. ОС: технические условия».

  тем.

• 4. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных сис' Основные положения».

Изготовитель

ЗАО «Энергопромышленная компания»

ИНН 6661105959

Адрес: 620144, г. Екатеринбург, ул. Фрунзе, 96-В

Телефон/факс: (343) 251-19-96

Электронная почта: eic@eic.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437 55 77

Факс: (495) 437 56 66

Электронная почта: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
